Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория

2025-02-02 в 6:16, admin, рубрики: C#, аппроксимация, регрессия

В современном мире анализа данных регрессионный анализ занимает центральное место, предоставляя мощные инструменты для выявления и количественной оценки взаимосвязей между переменными. Он позволяет исследователям и аналитикам не только описывать существующие зависимости, но и прогнозировать поведение систем на основе имеющихся данных. Одним из наиболее распространенных методов регрессионного анализа является метод наименьших квадратов, который стремится минимизировать сумму квадратов отклонений между наблюдаемыми и предсказанными значениями.

При использовании метода наименьших квадратов можно выделить два основных подхода к аппроксимации: однофакторную и двухфакторную. Однофакторная аппроксимация рассматривает влияние одной независимой переменной на зависимую, что позволяет получить простую и интуитивно понятную модель. Однако в реальных сценариях, когда возникает необходимость учитывать влияние нескольких факторов одновременно, на помощь приходит двухфакторная аппроксимация. Она позволяет более полно отразить сложные взаимосвязи и взаимодействия между переменными.

Небольшая теория аппроксимации функции методом наименьших квадратов

Есть выборка данных зависимости значений от


0	0
1	1
2	3
5	10

Мы знаем что, например, при равным 1, будет равен 1, но нам нужно узнать значения между узловыми точками или узнать значение при равным 10. В таком случае используют регрессионный анализ. Один из вариантов получения функции по заданным точкам это аппроксимация. В конечном итоге должна быть построена функция значения которой при будут примерно равны значениям .


0	0	≈0
1	1	≈0
2	3	≈0
5	10	≈0

Воспользуемся методом наименьших квадратов чтобы составить условие, при котором сумма квадратов ошибок между требуемыми значениями и результатом аппроксимируемой функции стремилась к нулю.

$displaystylesum_{i=0}^{n} (Y_i-Y^*(x_i))^2rightarrow0$

Т.е. в результате должны быть найдены коэффициенты функции , чтобы разница между точками и значениями функции .

Для функции аппроксимирования я использую числовой ряд:

$displaystylesum_{i=0}^{n} a_nx^n$

На моей практике максимальную повторяемость реальной функции даст n=4. Для простоты следующего примера я буду использовать функцию n = 1 (линейную функцию )

Возьмем линейную функцию , тогда аппроксимируемая функция будет выглядеть

$F(x)=sum_{i=0}^n=(Y_i-a_1x_i+a_0)^2$

Далее нужно найти коэффициенты a1, a2. Для этого составим систему уравнений из частных производных по данной функции.

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 23

Возьмем производные и получим следующую систему уравнений:

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 24

Выразим из второго уравнения :

$a_0=frac{(sum_{i=0}^ny_i-a_1sum_{i=0}^nx_i)}{n}$

Тогда

$a_1=frac{nsum_{i=0}^nx_iy_i-sum_{i=0}^nx_isum_{i=0}^ny_i}{nsum_{i=0}^nx_i^2-(sum_{i=0}^nx_i)^2}$

Получившиеся формулы можно использовать для линейной регрессии, когда нужно провести усредняющую линию через всю выборку.

Подставим значения из выборки и найдем коэффициенты:

$sum_{i=0}^nx_iy_i=57$ $sum_{i=0}^nx_isum_{i=0}^ny_i=112$ $nsum_{i=0}^nx_i^2=120$ $(sum_{i=0}^nx_i)^2=64$ $sum_{i=0}^ny_i=14$ $sum_{i=0}^nx_i=8$ $a_1=frac{4*57-112}{120-64}=2.07$ $a_0=frac{14-2.07*8}{4}=-0.64$

В конечном итоге мы построили регрессионную функцию, которая проходит через наши точки с минимально возможным отклонением. Обычно линейную функцию используют для определения тренда выборки, т.е. мы знаем, что с ростом значений , будет возрастать в 2.07 раза. Для более “точного повторения” используют функции 4 или 5 степени.


0	0	0
1	1	1.43
2	3	3.5
5	10	9.71

Реализация на платформе .NET

В конечном итоге аппроксимирования методом МНК все сводится к построению системы уравнения частных производных функции суммы ошибок между действительными значениями и значениями аппроксимируемой функции.

Для этого понадобится библиотека MathNet.Symbolics, которую можно установить через диспетчера пакетов NUuGet . Данная библиотека будет вычислять частные производные, а так же упрощать выражения.

Вычислять систему уравнений будем с помощью метода Гаусса https://en.wikipedia.org/wiki/Gaussian_elimination , реализацию можно найти в интернете или в моей библиотеке Regression в папке MathService.

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 41

static void Main()
     {
         //Символьное выражение членов полинома a1 * x + a2
         var a1 = SymbolicExpression.Variable("a1");
         var a2 = SymbolicExpression.Variable("a2");

         //Аппроксимируемая выборка значений пара X Y
         Dictionary<double, double> XtoY = new()
         {
             { 0, 0 }, { 1, 1 }, { 2, 3 }, { 5, 10 }
         };

         //Построение функции F(x)
         SymbolicExpression Fx = 0;
         foreach (var item in XtoY)
         {
             var expr = item.Value + (a1 * item.Key + a2);
             Fx += expr * expr;
         }

         //Частные производные в строковом виде
         var diffA1 = Fx.Differentiate(a1).RationalSimplify(a1).ToString().Trim().Split();
         var diffA2 = Fx.Differentiate(a2).RationalSimplify(a2).ToString().Trim().Split();

         List<string[]> polysList = new() { diffA1, diffA2 };
         // Step 1 Построение матрицы Y
         double[,] Y = new double[2, 1];
         for (int i = 0; i < Y.GetUpperBound(0) + 1; i++)
         {
             var yValues = GetArrayParseY(polysList[i]).ToArray();
             for (int j = 0; j < Y.GetUpperBound(1) + 1; j++)
             {
                 Y[i, 0] += yValues[j];
             }
         }

         // Step 2 Построение матрицы X
         double[,] X = new double[2, 2];
         for (int i = 0; i < X.GetUpperBound(0) + 1; i++)
         {
             var xValues = GetArrayParseX(polysList[i]).ToArray();
             for (int j = 0; j < X.GetUpperBound(1) + 1; j++)
             {
                 X[i, j] += xValues[j];
             }
         }
         // Step 3 Решение системы уравнений
         Gaus gaus = new();
         double[] result = gaus.Roots(X, Y);
     }

/// <summary>
 /// Вернуть из строк массив X значений
 /// </summary>
 /// <param name="strings"></param>
 /// <returns></returns>
 private static IEnumerable<double> GetArrayParseX(string[] strings)
 {
     var a = strings.Where(x => !x.Equals("+"));
     var listAr = new double[2];
     int sign = 1;
     foreach (var stringExpression in a)
     {
         if (stringExpression.Equals("-"))
         {
             sign = -1;
             continue;
         }

         if (!stringExpression.Contains("*a")) continue;
         var str = stringExpression.Remove(0, stringExpression!.IndexOf("a", StringComparison.Ordinal)+1);
         var index = int.Parse(str);
         var st1r = stringExpression.Substring(0, stringExpression!.IndexOf("*", StringComparison.Ordinal));
         listAr[index-1] = sign * double.Parse(st1r, CultureInfo.InvariantCulture);
         sign = 1;
     }
     return listAr;
 }
 /// <summary>
 /// Вернуть из строки массив Y значений
 /// </summary>
 /// <param name="strings"></param>
 /// <returns></returns>
 private static IEnumerable<double> GetArrayParseY(string[] strings)
 {
     var a = strings.Where(x => !x.Equals("+"));
     var sign = 1;
     foreach (var stringExpression in a)
     {
         if (stringExpression.Equals("-"))
         {
             sign = -1;
             continue;
         }

         if (stringExpression.Contains("*a")) continue;
         yield return sign * double.Parse(stringExpression, CultureInfo.InvariantCulture);
         sign = 1;
     }
 }

В результате выполнения кода

SymbolicExpression Fx = 0;
         foreach (var item in XtoY)
         {
             var expr = item.Value + (a1 * item.Key + a2);
             Fx += expr * expr;
         }

функция будет равна

Далее частные производные функции по - $frac{dF(x)}{da_1}$ и - $frac{dF(x)}{da_0}$ вернут значения

$frac{dF(x)}{da_1}=114.0 + 60.0*a_1 + 16.0*a_0$

$frac{dF(x)}{da_0}=28.0 + 16.0*a_1 + 8*a_0$

Остается составить матрицу для решения системы уравнений методом Гаусса вида

Матрица A

$A=begin{matrix}60&16\16&8end{matrix}$

Столбец свободных коэффициентов B

$B=begin{matrix}114\28end{matrix}$

Столбец переменных

$X=begin{matrix}a_0\a_1end{matrix}$

Для составления матриц из массива строк были применены методы GetArrayParseX и GetArrayParseY

В результате получаем массив коэффициентов полинома:

result[0] = 2.07

result[1] = -0.64

Таким образом можно реализовывать многофакторную регрессию, когда на входе больше, чем одно значение X. Сделать это можно перемножением полиномов друг на друга:

Возьмем полином второй степени вида:

Тогда двухфакторная аппроксимируемая функция будет выглядеть как:

$+a_{10}*x_1^3*x_2+a_{11}*x_1^3*x_2^2+a_{12}*x_2^3+a_{13}*x_1*x_2^3+a_{14}*x_2^3*x_1^2+a_{15}*x_2^3*$

Практическое применение

Рассмотрим инженерную проблему. При разработке датчика давления необходимо было построить функцию с помощью аппроксимирования, где входные данные — это код АЦП, а выходные — это давление. Выяснилось, что код АЦП давления изменяется от температуры, т.е. на одном и том же давлении код АЦП разный, следовательно для аппроксимирования необходимо было ввести еще один фактор – код температуры.

Давление на эталоне:

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 59

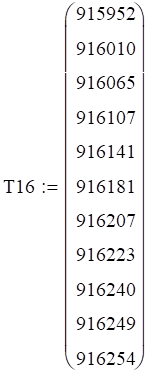

Код давления и температуры при 16 градусах:

Код давления и температуры при 18 градусах

Код давления и температуры при 21 градусе

Код давления и температуры при 23 градусах

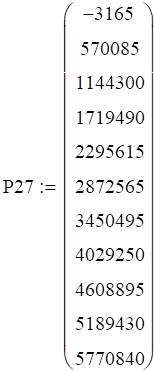

Код давления и температуры при 27 градусах

Объединим все наши коллекции:

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 70

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 71

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 72

Функция аппроксимирования полиномом третьей степени будет выглядеть:

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 73

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 74

Решим систему уравнений частных производных силами MathCad:

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 75

Многофакторное аппроксимирование на платформе .Net. Часть первая. Теория - 76

Приложение RegressionFromExcel

Пользоваться MathCad было не очень удобно:

· Время расчета коэффициентов могло достигать до 1 минуты

· Вносить и забирать данные в MathCad было проблематично, оператор мог ошибиться, копируя данные

Необходимо было приложение, которое бы считывало данные из листа Excel и в определенные ячейки сохраняло результаты коэффициентов. Так же сохраняло json файл с коэффициентами для определенных задач.

Так как излишний функционал с сохранением файлов востребован только на производстве я решил создать открытый проект без данных функций сохранений.

RegressionFromExcel/README.md at main · Georgiy-smr/RegressionFromExcel

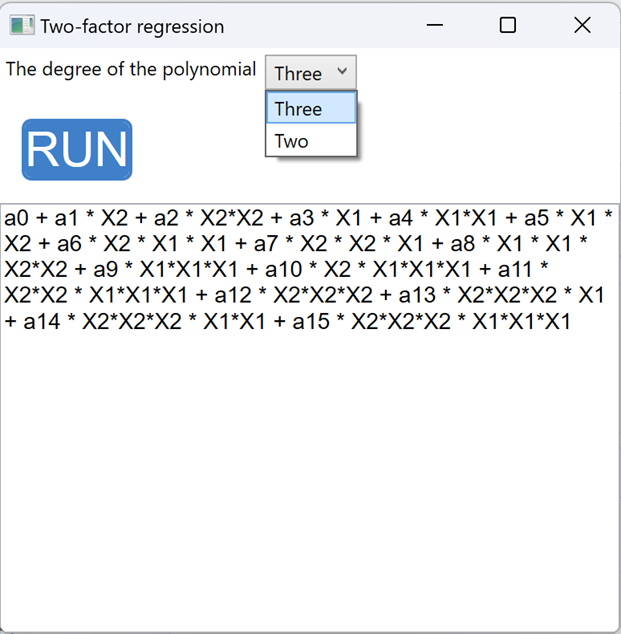

В папке Exemple лежит файл TestData, в котором уже есть тестовые данные, а так же посчитанные коэффициенты. Для расчета нужно заполнить столбцы с данными и выбрать степень полинома в приложении 2 или 3. Далее приложение откроет файл, считает данные и вычислит коэффициенты, которые вставит в отдельные ячейки справа (как в примере TestData).
