В мире, казалось бы, победившего переменного тока назревает — нет, не революция, но органичная эволюция: постоянный ток не просто возвращается, а претендует на лавры победителя. Инвестиции в возобновляемые источники энергии и трансграничная передача электричества сделали высоковольтные сети постоянного тока как никогда актуальными. В этом посте мы рассказываем, почему постоянный ток уступил току переменному и как спустя век после «Войны токов» постоянный ток взял реванш.
Постоянный ток — это основа современного технологического общества: вся полупроводниковая электроника, работающая от сети или аккумуляторов, использует постоянный ток, с его помощью добывают чистый алюминий, магний, медь и другие вещества. В бортовой сети автомобиля тоже постоянный ток, как и в электрической передаче дизельных судов. Ну и конечно электропоезда: трамваи, метро и некоторые электровозы питаются постоянным током. И космос: все рукотворные космические объекты функционируют исключительно благодаря постоянному току от батарей или РИТЭГов.
Помимо всего этого, есть еще одна область, где постоянный ток если не незаменим, то по крайней мере значительно эффективнее переменнее тока, — высоковольтные линии для передачи высокой мощности. Линии постоянного тока (HVDC, High-voltage direct current) еще век назад стали спасением высоковольтных линий переменного тока (HVAC, High-voltage alternating current). Если бы не постоянный ток, электричество в наших розетках было бы куда дороже и исчезало чаще, чем это происходит сейчас. Давайте разберемся в этой интересной истории «взаимовыручки».
Ирония судьбы постоянного тока
Чтобы оценить всю иронию ситуации с возвращением постоянного тока в высоковольтные линии электропередач, нужно вспомнить о событиях «Войны токов» — сражения апологетов постоянного тока в лице изобретателя и бизнесмена Томаса Эдисона и тока переменного, преимущества которого осознавал предприниматель Джордж Вестингауз. Вкратце напомним о том, как постоянный ток проиграл битву за то, чтобы стать основой мирового энергоснабжения.
После того, как человечество подчинило себе электричество и научилось извлекать из него пользу в промышленности, дальновидные бизнесмены смекнули, что на электрификации городов в перспективе можно сколотить не просто капитал, а фантастическое состояние. Изобретатель Томас Эдисон отлично умел монетизировать свой талант инноватора и зарабатывал не столько на собственных изобретениях, сколько на усовершенствовании чужих идей. Одним из примеров такой успешной «доводки» стало создание лампы накаливания, которая появилась благодаря попавшем в руки Эдисона дуговым лампам с угольными электродами. Такие лампы хоть и давали свет, но в качестве постоянных источников освещения не годились — в те времена угольные дуговые лампы работали от силы несколько часов, а включить их можно было только один раз.

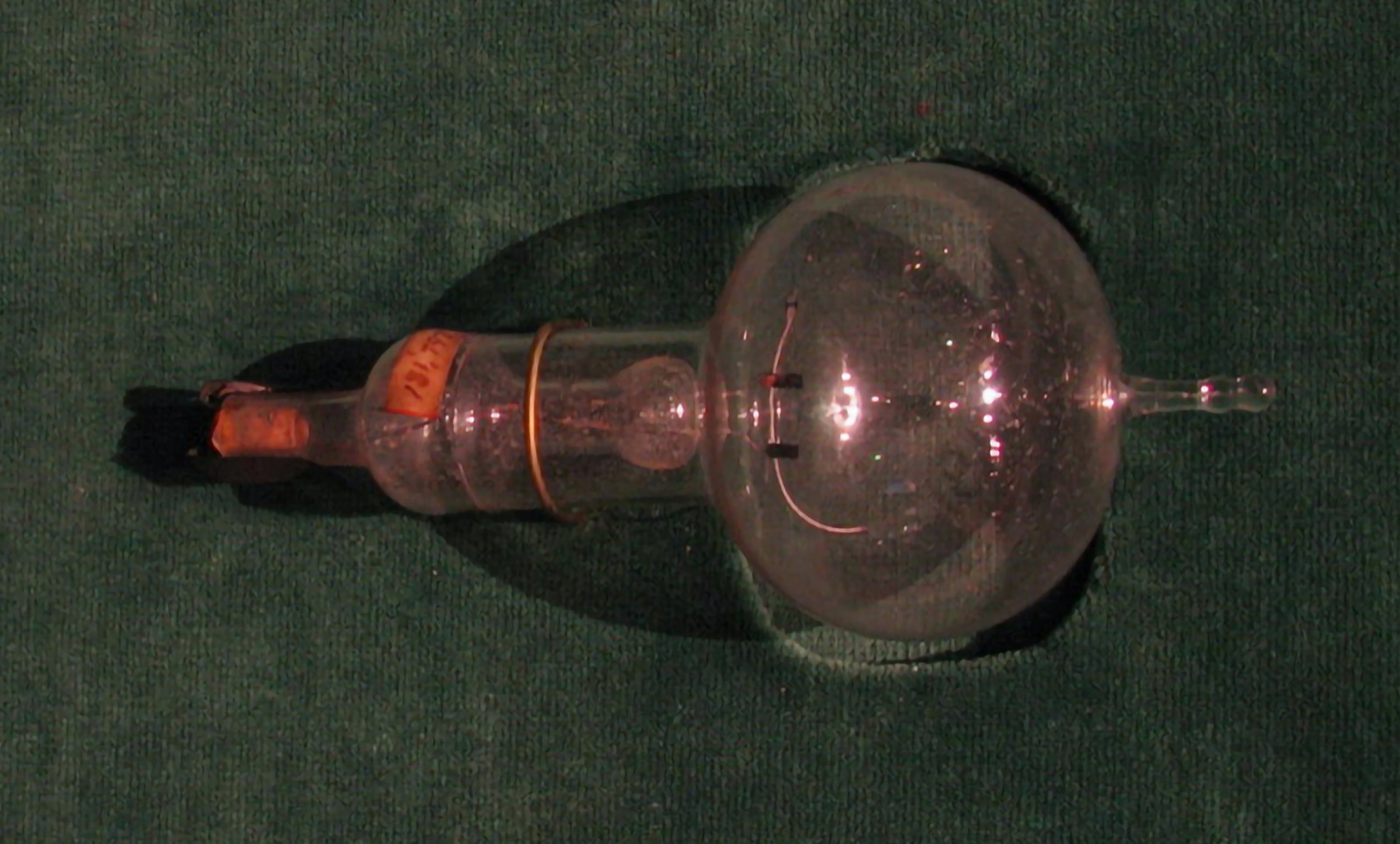

Усовершенствовав конструкцию и создав свою знаменитую лампу накаливания, которая могла работать 40 часов, а после доработки 1200 часов, Эдисон осознал, что его лампочка может стать основой систем освещения городов и помещений — давая более яркий свет по сравнению со свечами и газовыми фонарями, лампы накаливания имели меньшую стоимость, не чадили, не жгли кислород в помещениях, а замены требовали реже, чем те же свечи. Производством ламп занялось предприятие Edison Electric Light, а генераторов постоянного тока — Edison General Electric. Продавая лампы ниже себестоимости, Эдисон завоевал рынок освещения, а для первых потребителей начал строить энергосети в Лондоне и Нью-Йорке.
Лампа накаливания может работать и с переменным, и с постоянным током, но Эдисон сделал выбор в пользу постоянного тока. Причина этого решения очень тривиальна и далека от физики. Как мы говорили, Эдисон был не только изобретателем, но и очень предприимчивым бизнесменом. В электричестве он видел не только способ дешевого освещения городов, но и возможность для модернизации промышленности за счет внедрения электрической тяги. Существовавшие в то время электромоторы работали только на постоянном токе.
К тому же для заработка на поставках электричества надо было как-то измерять потребление каждого абонента. Эдисон создал индивидуальный счетчик, представлявший собой резервуар с электролитом и пластиной, на которой под действием проходящего тока оседала медь — каждый месяц пластину взвешивали и по разнице массы вычисляли потребление электроэнергии. Такой счетчик работал только с постоянным током.
Но были у постоянного тока и нерешенные проблемы, главная из которых — невозможность передачи высокой мощности на большие (более 2 км) расстояния. Чтобы передать высокую мощность, которая необходима для электроснабжения предприятия или системы освещения города, в электросети нужно повысить либо ток, либо напряжение (мощность, напомним, равна произведению напряжения и силы тока). Но в конце XIX века не было способов менять напряжение постоянного тока. Выпускаемые в США электроприборы работали от напряжения 110 В, поэтому электростанции Эдисона, работавшие на паровых генераторах, должны были посылать в сеть именно 110 В.
Оставалось управлять силой тока. При повышении тока часть энергии уходит на нагрев проводов (с высоким напряжением такой проблемы нет). Для снижения потерь и нагрева нужно уменьшать сопротивление, увеличивая диаметр проводника или применяя материалы с хорошей электропроводностью, например, медь. И всё равно потери будут расти в зависимости от длины кабеля.
Чтобы сократить длину проводника до допустимой, потребители должны были располагаться не далее, чем в 1,5-2 км от электростанции, иначе мощность в сети падала до неприемлемых значений. Например, на 56-километровой линии между французскими городами Крей и Париж потери достигали 45%. Как Эдисон ни бился с проблемой потерь в сетях постоянного тока, решить ему ее так и не удалось. Единственным выходом было только строительство маломощных электростанций рядом с потребителями. Тогда это не казалось надругательством над экологией и жителями — именно такие станции и строила компания Эдисона. Первая из них была построена на Пёрл-стрит на Манхэттене в Нью-Йорке в 1882 году, в том же году началась прокладка подземных кабелей сети постоянного тока с напряжением 110 В.
Ошибочность своего выбора Томас Эдисон осознал, хотя и не признал публично, когда его конкурент по электрическому бизнесу — Джордж Вестингауз, — начал вкладываться в строительство электростанций и сетей переменного тока, имевших серьезные преимущества перед сетями тока постоянного. Благодаря уже изобретенным к тому моменту трансформаторам напряжение переменного тока можно было без труда повышать и понижать. Трансформаторы решали проблему передачи высокой мощности, ведь вместо силы тока можно было просто увеличить напряжение, для передачи которого не требовались толстые провода из дорогой меди.

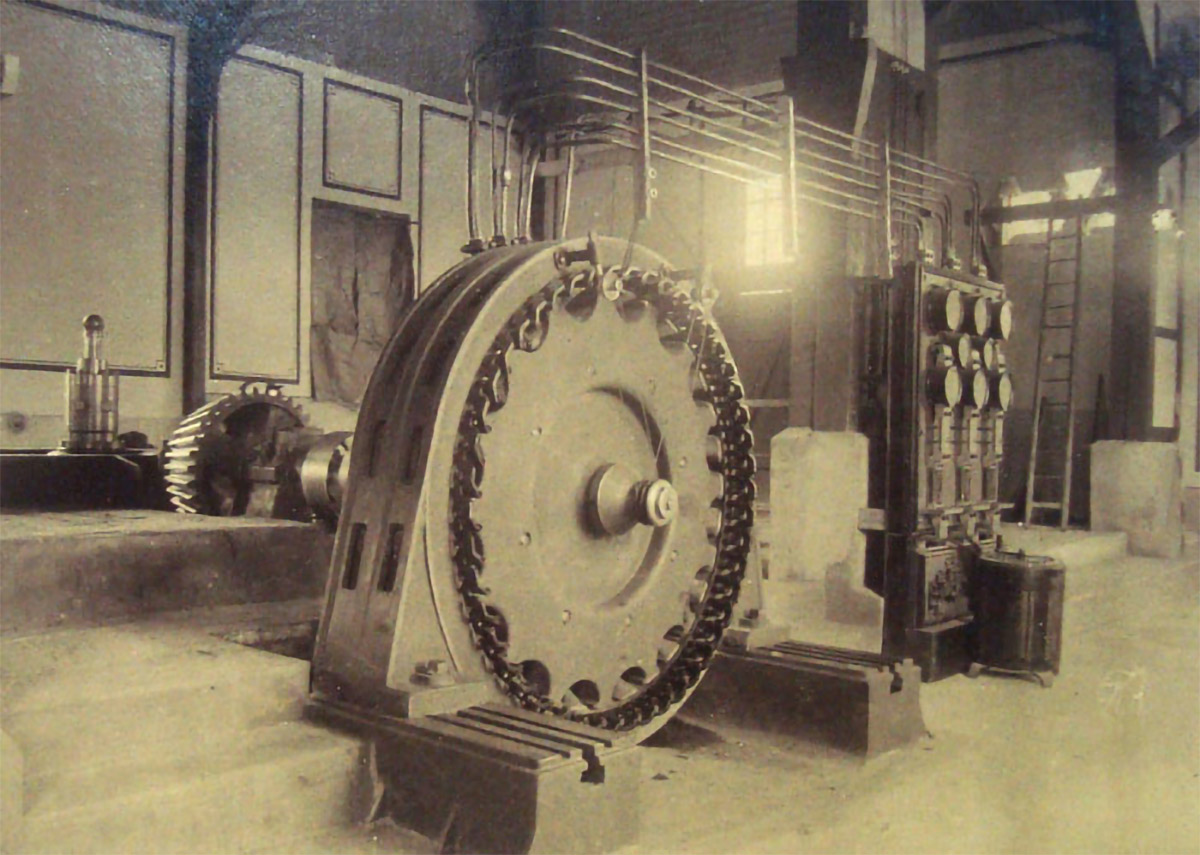

Таким образом сети Вестингауза могли передавать очень высокую мощность по дешевым кабелям меньшего диаметра и при этом практически без потерь. Это доказывает пример 175-километровой сети переменного тока между немецким городом Лауффен-ам-Неккар и Франкфуртом — ее КПД составил 80,9% после запуска в 1891 году и 96% после модернизации — несравнимо выше 45% на втрое меньшей дистанции у сети постоянного тока.
У сетей переменного тока не было жесткого ограничения на длину. Благодаря этому стало возможным строительство гидроэлектростанций, электричество с которых могло передаваться в крупные города, расположенные за десятки и даже сотни километров от места выработки. А гидроэлектростанция — это куда более значимый и прибыльный проект, чем маломощная угольная станция внутри города.
«Война токов» продолжилась некрасивой пиар-кампанией Эдисона против переменного тока (показана, в частности в художественном фильме 2017 года «Война токов», или The Current War, режиссёра А. Гомес-Рехона), судебной и законотворческой волокитой против Вестингауза и постепенной потерей позиций бизнеса Эдисона под давлением всё более популярных сетей переменного тока. Последняя эдисоновская электростанция постоянного тока прекратила свою работу в 1981 году, что же до потребителей, в Сан-Франциско до сих пор сотни объектов (в основном старинные лифты) используют постоянный ток через выпрямители переменного тока. Но для нас это уже не так важно.
Постоянный ток спасает переменный
Всего через несколько лет после начала масштабного строительства электростанций и сетей переменного тока выяснилось, что переменный ток имеет проблемы при передаче энергии… на большие расстояния! Коронный разряд в высоковольтных воздушных линиях, на который может приходиться до половины потерь, поверхностный эффект, при котором переменный ток протекает по проводнику неравномерно и из-за этого требует проводники бо́льшего диаметра, реактивная мощность из-за высокого емкостного сопротивление подводных кабелей, «съедавшая» почти 100% переменного тока уже через 50 км — всё это вызывало потери процентов и десятков процентов мощности в первых магистральных сетях переменного тока.
Утечки на больших расстояниях — это во-первых. А во-вторых, объединение энергосетей переменного тока требовало идеальной синхронизации генераторов, расположенных в разных частях страны. При отсутствии синхронизации генератор в лучшем случае не будет подавать ток в сеть, в худшем — произойдет короткое замыкание.

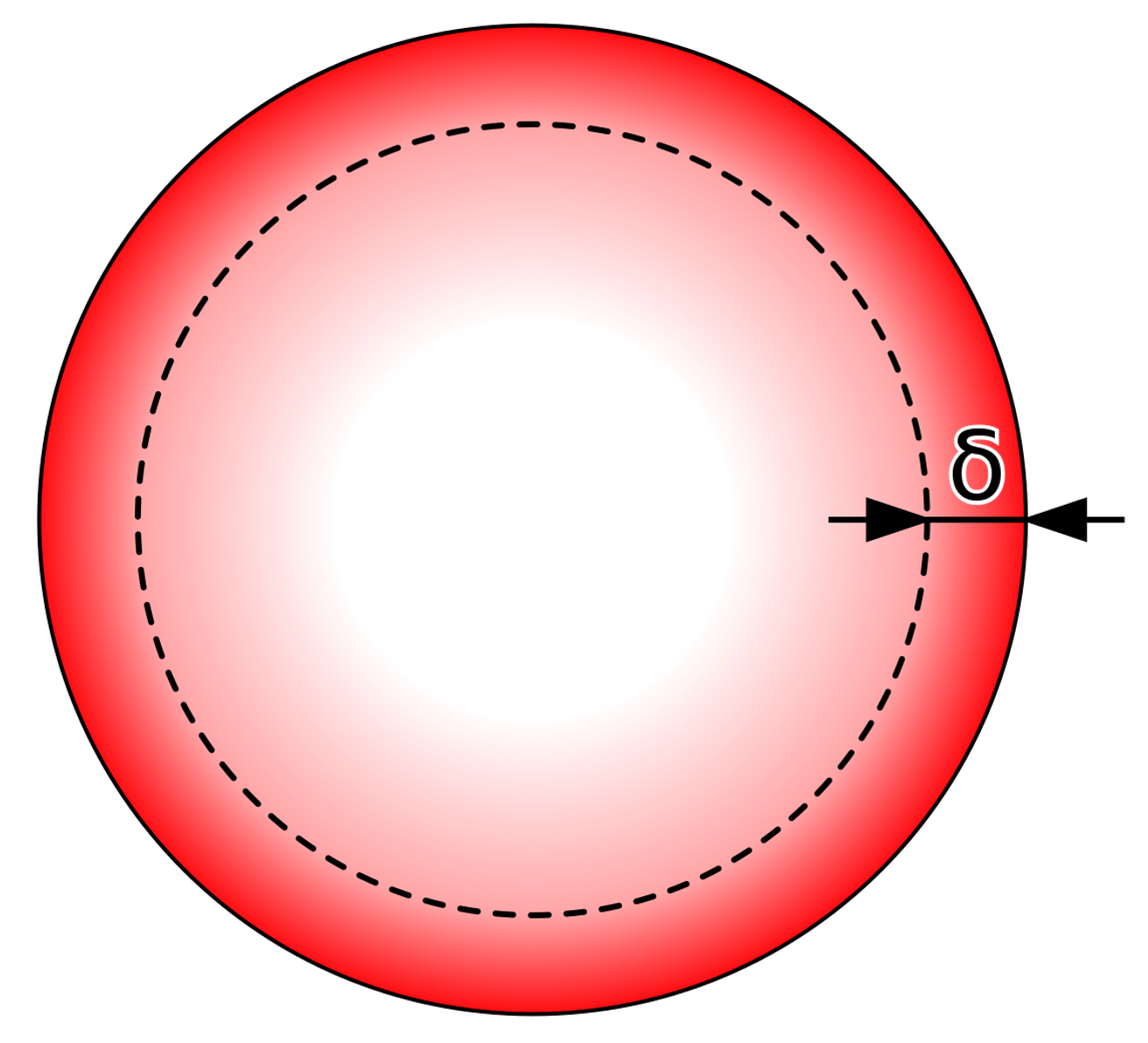

Спасением высоковольтных сетей переменного тока стали высоковольтные сети постоянного тока, избавленные от некоторых недостатков конкурента. Постоянный ток не создает поверхностный эффект в проводнике и потому использует всю площадь сечения проводника с максимальной эффективностью (это уменьшает диаметр и стоимость проводов). В цепях постоянного тока нет реактивной мощности, поэтому в подводных кабелях с высокой емкостью потерь не происходит.
Вырисовывалась замечательная синергия: электростанции и потребители используют переменный ток, но для его транспортировки на сотни километров применяются сети постоянного тока. Оставалась лишь одна «пустяковая» проблема — как превратить переменный ток в постоянный и обратно?
В конце XIX века швейцарский инженер Рене Тюри предложил использовать для соединения сетей с разным типом тока систему «мотор-генератор», в которой на одном конце сети переменный ток вращал мотор, приводящий в действие генератор постоянного тока, а на другом конце постоянный ток в свою очередь вращал мотор с генератором переменного тока. Идея, гениальная в своей простоте, но с невысоким КПД — двойное преобразование за счет моторов и генераторов «съедало» часть мощности. Тем не менее, других решений, кроме системы Тюри, не было, поэтому с 1883 года началось строительство магистральных сетей постоянного тока с машинами Тюри, связывающих крупные электростанции и города в Европе.
В 1902 году американец Питер Купер-Хьюитт изобрел ртутно-дуговой выпрямитель — несложное устройство для превращения переменного тока в постоянный. Оригинальный выпрямитель Купера-Хьюитта представлял собой замысловатую стеклянную колбу с выходящими из нее электродами, дно которой было заполнено ртутью. В работе выпрямитель выглядит очень эффектно. Впрочем, из-за хрупкости колбы стекло в выпрямителе вскоре заменили на металл.
Работа ртутно-дуговых выпрямителей завораживает. Увы, но сейчас полюбоваться такой красотой можно разве что в музеях — ртутные выпрямители давно не используются, да и те, что остались, сделаны из металла.
Ртутные выпрямители дали толчок к развитию высоковольтных сетей постоянного тока — вместо громоздких и ненадежных машин системы Тюри достаточно было установить выпрямители, в числе недостатков которых была только потенциальная токсичность при разгерметизации и необходимость в хорошем охлаждении из-за тепловых потерь. КПД устройства достигал 98-99%.
На смену ртутным выпрямителям были созданы газотроны и тиратроны (1940-е), полевые транзисторы с изолированным затвором MOSFET и полярные транзисторы с изолированным затвором IGBT (1959 год), запираемые тиристоры GTO (1962 год) — более совершенные, компактные и надежные преобразователи.
Когда каждый процент на счету
Несмотря на заметный прогресс в области выпрямления тока, оборудование для преобразования переменного тока в постоянный и обратно до сих пор стоит очень больших денег. Настолько больших, что строительство сетей переменного тока, даже с учетом повышенного расхода материала для проводов, выходит сильно дешевле. Вне зависимости от длины линии, стартовая цена высоковольтной магистрали постоянного тока обязательно включает стоимость двух преобразователей в начале и конце линии — габаритных и очень дорогих устройств, производимых всего несколькими компаниями в мире, в числе которых и Toshiba. На это оборудование приходится до половины стоимости сети.

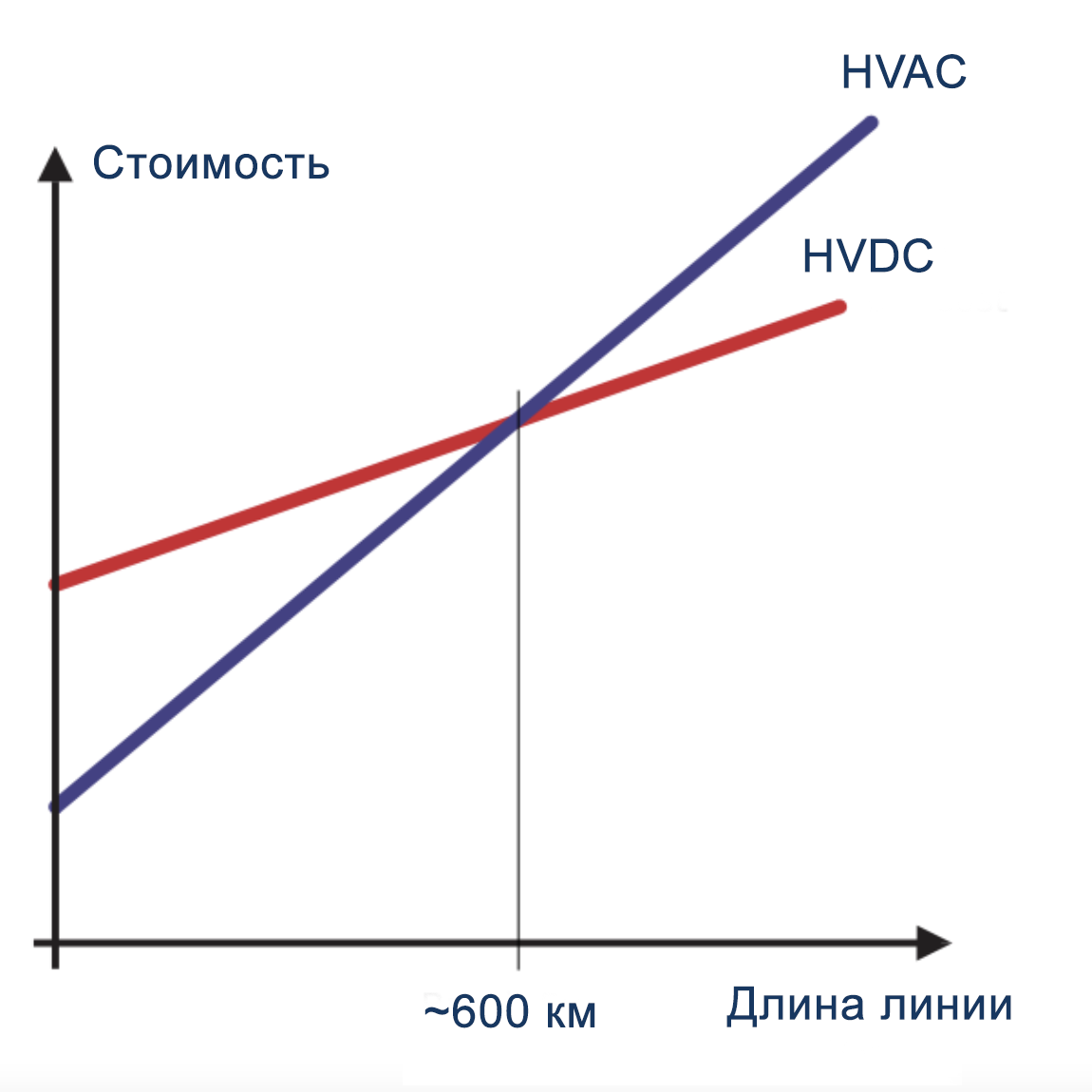

Но по мере увеличения длины магистрали стоимость линии на переменном токе растет быстрее, чем на токе постоянном. Виной тому сложность магистрали HVAC — для передачи аналогичной мощности HVDC нужно вдвое меньше проводников меньшего диаметра, а значит, вдвое меньше опор, которые и сами стоят немало, и требуют крайне дорогостоящего монтажа. При длине линии около 600 км стоимость HVDC и HVAC равна, но на больших расстояниях, порядка 2000 км, HVDC выходит сильно дешевле, чем HVAC, примерно на 30-40%, а это сотни миллионов долларов экономии.
На каждые 1000 км линии потери в HVDC составляют 2-3%, а самое современное оборудование позволяет снизить этот параметр до 1%. Потери в HVAC могут достигать 6%. Даже в самых эффективных сетях переменного тока с самым лучшим оборудованием потери будут на 30-40% больше, чем в HVDC Несколько процентов от полной мощности — вроде бы терпимая ерунда? Когда речь идет о сетях, передающих несколько гигаватт, каждый процент превращается в десятки потраченных впустую мегаватт, которые можно было бы использовать для электроснабжения маленького города. Не говоря уже о потерянной прибыли.
Прошлое, настоящее и будущее HVDC
HVDC является оптимальным решением для связи сетей стран, разделенных морем. Так ветка между итальянским городом Чепагатти и муниципалитетом Котор в Черногории, которая экспортирует электроэнергию в Италию, пролегает по дну Адриатического моря — используй эта 400-километровая ветка переменный ток, емкостные потери в кабеле были бы слишком большими, и это бы удорожало стоимость электроэнергии для Италии. Кстати, в строительстве этой линии участвовала Toshiba: мы поставили преобразователи напряжения.

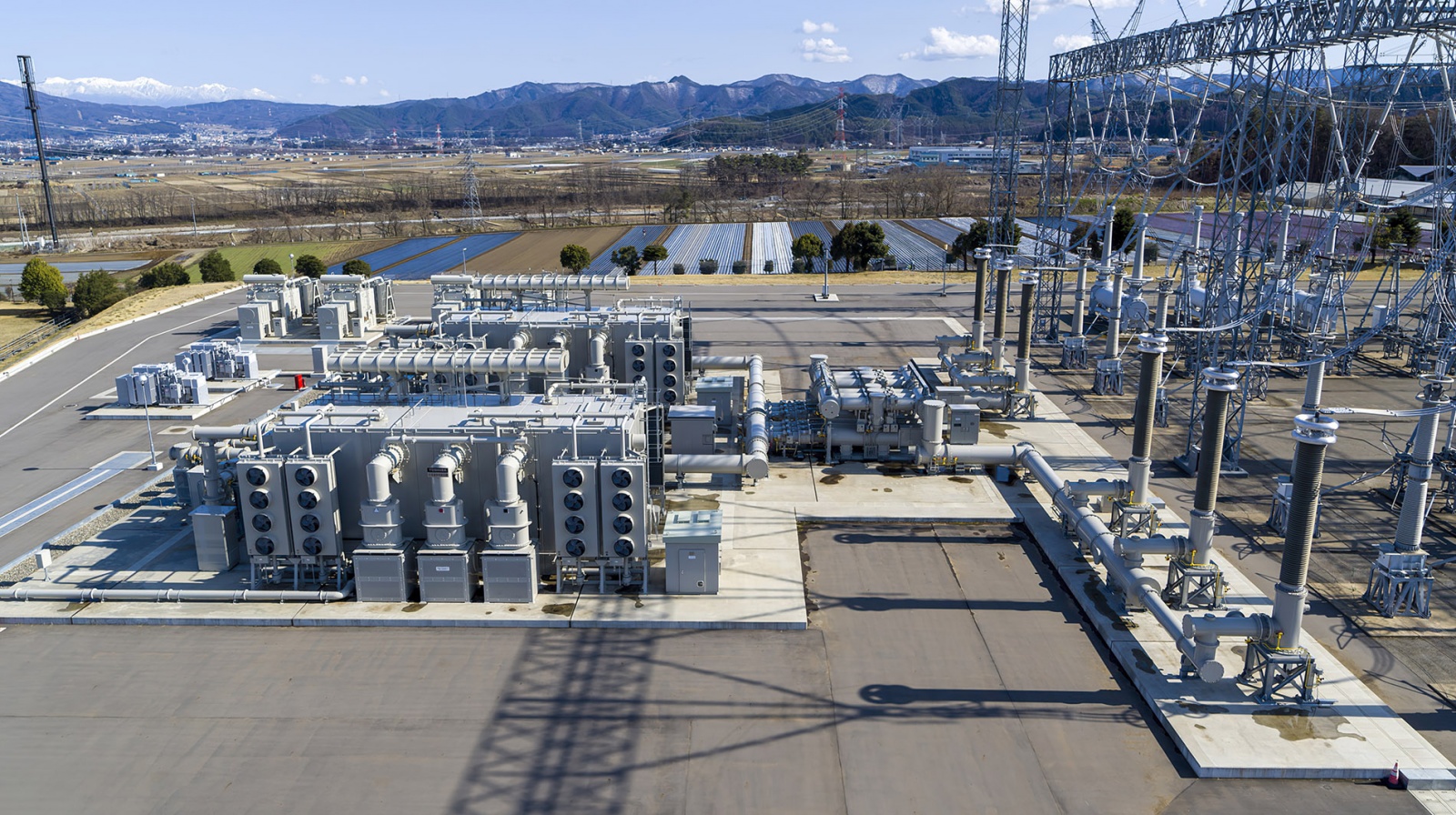

Но всё же больше всего Toshiba поучаствовала в строительстве HVDC-сетей в Японии, где исторически сложилась очень необычная ситуация: западная часть страны эксплуатирует ток с частотой 60 Гц, а восточная — 50 Гц. Эта коллизия, которую уже невозможно устранить, возникла еще в конце XIX века, когда Япония одновременно закупила генераторы в Европе и США с выходной частотой тока 50 Гц и 60 Гц соответственно. Результатом поспешного решения далекого прошлого стала вынужденная необходимость строить HVDC-ветки для соединения энергосистем разных частей страны.
HVDC-сети и вставки постоянного тока в Японии помогала строить Toshiba. Первой стала вставка для соединения внутри страны сетей на 50 Гц и 60 Гц, построенная в 1977 году при участии Toshiba. Ее мощность на момент постройки составила 600 МВт. К 2021 году Toshiba провела глубокую модернизацию вставки, увеличив ее мощность на 900 МВт и уменьшив число используемых тиристоров, что позволило немного сэкономить на оборудовании.
Первая высоковольтная линия постоянного тока, длиною 193 км, связала острова Хоккайдо и Хонсю в 1979 году. Сеть передает 300 МВт с напряжением 250 кВ. В 2000 году мы поставили тиристорные конверторы для мощнейшей подводной HVDC-линии между островами Сикоку и Хонсю — ветка передает 1400 МВт. На момент строительства линии в ней использовались самые крупные в мире тиристоры, которые в следующий раз применялись только 10 лет спустя при постройке китайской HVDC Lingbao 2.
Третья японская HVDC, построенная между островами Хоккайдо и Хонсю, была запущена совсем недавно — в 2019 году. Toshiba выступила главным поставщиком преобразователей на полярных транзисторах с изолированными затворами (IGBT).
На сегодняшний день в мире построено более 150 сетей HVDC и 50 вставок постоянного тока. Среди них есть как объекты, построенные в 1970-х годах прошлого века, так и совсем новые. Около 10 HVDC в Европе находятся в стадии строительства прямо сейчас с планируемым сроком запуска 2021-2025 годы. Строящиеся линии соединяют некоторые европейские страны с Великобританией (для выравнивания нагрузки на европейскую энергосеть), тянуть до которой подводный HVAC бессмысленно.
Однако интерес к HVDC-сетям в последние годы растет, и причина тому — «зеленая» энергетика. В отличие от угольных, газовых и атомных электростанций, возобновляемые источники энергии имеют очень четкую географию: в одних областях больше солнечных дней, в других чаще и стабильней дует ветер.

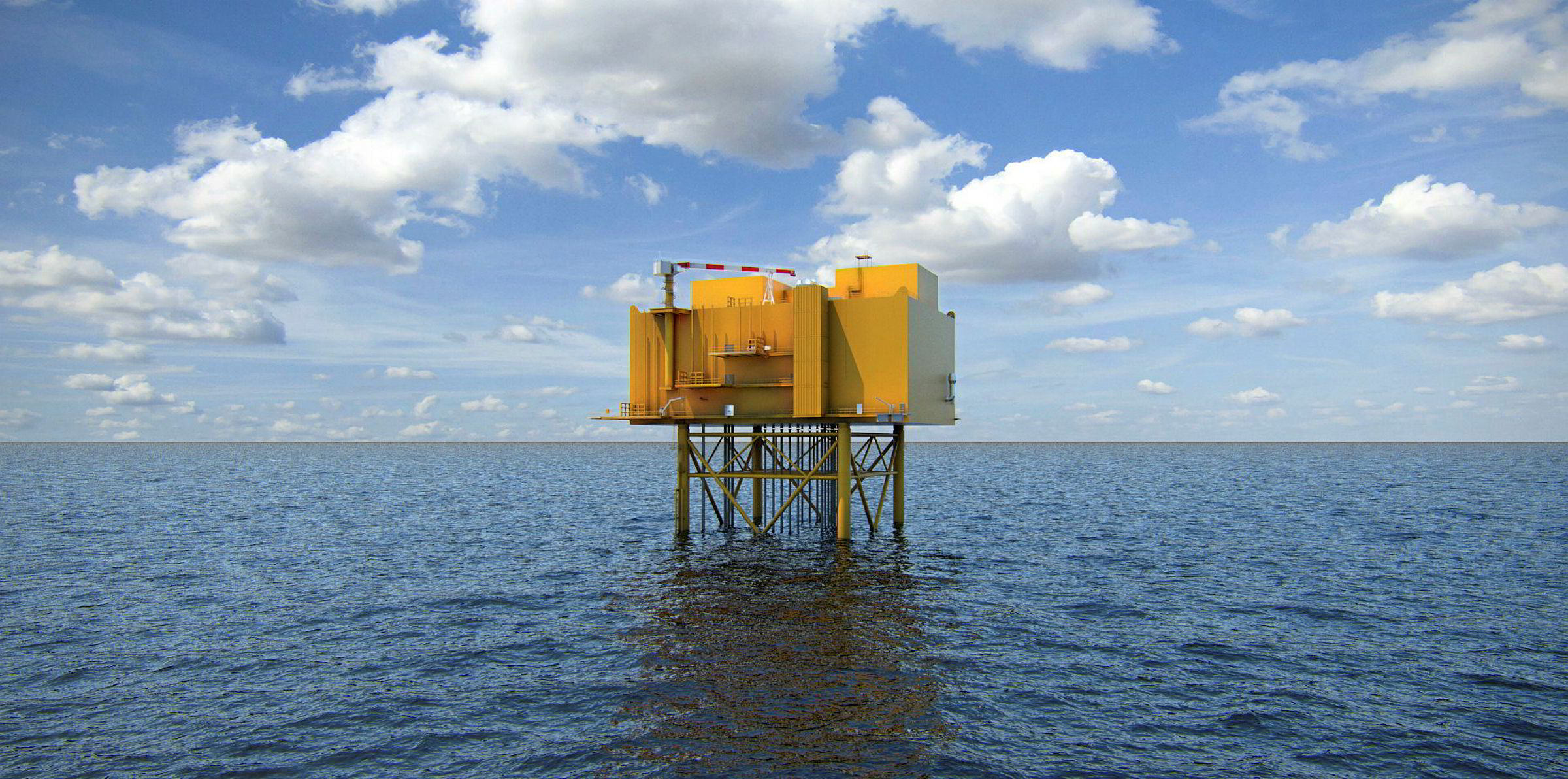

В Германии около 63 ГВт установленной мощности приходится на ветряные электростанции, 7,8 ГВт из которых — оффшорные станции, расположенные в Северном море в десятках километров от берега. Если нужно передать гигаватты мощности от «ветряков» по кабелям, лежащим под водой, лучшим выбором будет, как вы помните, сеть постоянного тока.
В Австралии компания Sun Cable готовится приступить к постройке гигантской фотовольтаической (солнечной) электростанции, мощностью 14 ГВт. Причем электроэнергию с нее будут потреблять не в Австралии, а в Сингапуре, куда она будет поступать по подводной HVDC-сети.
Чем больше в мире будет появляться масштабных проектов, связанных с возобновляемыми источниками энергии, тем сильнее будут востребованы высоковольтные линии постоянного тока. Не стоит фантазировать о том, что однажды мечты Эдисона осуществятся и в наших розетках переменное напряжение сменится постоянным, — этого не будет, пожалуй, никогда. Тем лучше, что переменный и постоянный токи пришли к органичному сосуществованию и взаимовыручке в деле электроснабжения планеты.
