Дано: внутри Земли имеется горячее ядро, с его помощью нужно выработать электричество.
Вопрос: как это сделать?
Ответ: построить геотермальную электростанцию.
Разбираемся, как именно, откуда под землёй пар и много ли пользы от такой электростанции.
Самый старый и самый популярный на сегодняшний день метод получения электричества в промышленных масштабах — это вращение турбины генератора мощным потоком горячего пара от вскипевшей из-за принудительного разогрева воды. Если вдуматься, то и в угольной ТЭС, и в современной АЭС суть работы сводится к кипячению воды с той лишь разницей, что в ТЭС для этого сжигается уголь, а в реакторе АЭС её кипятят нагревающиеся в результате управляемой цепной реакции ТВЭЛы.
Но зачем греть воду, если в некоторых местах она поступает из-под земли уже горячей? Нельзя ли использовать её напрямую? Можно: в 1904 году итальянец Пьеро Джинори Конти запустил первый генератор, работавший от пара естественных геотермальных источников, в изобилии присутствующих в Италии. Так появилась первая в мире геотермальная электростанция, которая работает до сих пор.
Впрочем, чтобы обеспечить геотермальной электростанции приемлемые КПД и стоимость, нужна вода определённой температуры, находящая не глубже определённого уровня. Если вы захотите построить геотермальную электростанцию (скажем, на своём дачном участке), вам для начала придётся заняться бурением скважин до водоносных слоёв, где вода под огромным давлением разогревается до 150-200 °C и готова выйти на поверхность в виде перегретого кипятка или пара. Ну а далее, подобно электростанциям на ископаемом топливе, поступающий пар будет вращать турбину, которая приведёт в действие генератор, вырабатывающий электричество. Использовать естественное тепло планеты для получения пара — это и есть геотермальная энергетика. А теперь перейдём к деталям.
Немного о тепле Земли
Температура поверхности твёрдого ядра Земли на глубине около 5100 км равна примерно 6000 °C. При приближении к земной коре температура постепенно снижается.

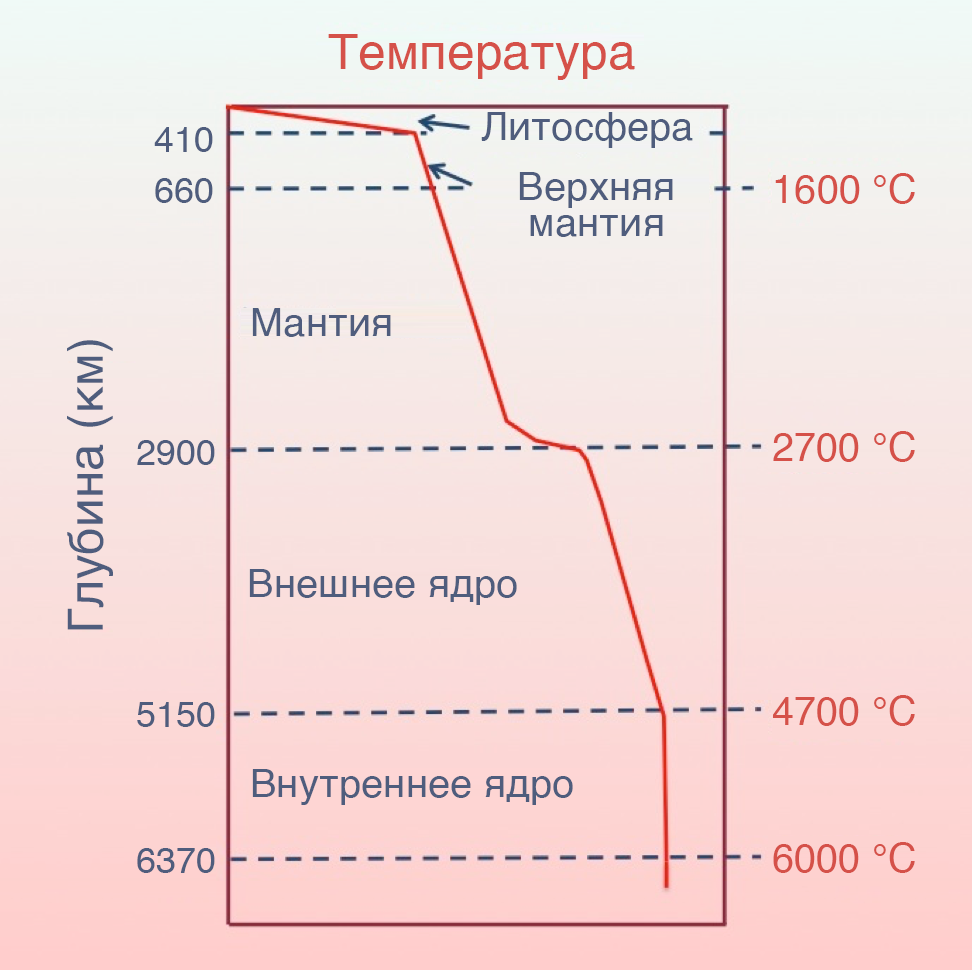

Понятный график изменений температуры породы по мере продвижения к центру Земли. Источник: Wikimedia / Bkilli1
Так называемый геотермический градиент — изменение температуры на определенном участке земной толщи, — в среднем составляет 3 °C на каждые 100 метров. То есть в шахте на глубине 1 км будет стоять тридцатиградусная жара —кто бывал в такой шахте, это подтвердит. Но в зависимости от региона температурный градиент меняется — например, в Кольской сверхглубокой скважине на горизонте 12 км была зафиксирована температура 220 °C, а в некоторых местах планеты, у тектонических разломов и зонах вулканической активности, для достижения аналогичных температур достаточно пробурить от нескольких сотен метров до нескольких километров, обычно от 0,5 до 3 км. В американском штате Орегон геотермический градиент 150 °C на 1 км, а в Южной Африке всего 6 °C на 1 км. Отсюда вывод: где угодно хорошую геотермальную станцию не построишь (перед началом работ убедитесь, что ваш дачный участок находится в подходящем месте). Как правило, подходящие места те, где сильная геологическая активность — часто происходят землетрясения и имеются действующие вулканы.
Виды геотермальных электростанций
В зависимости от того, какой источник геотермальной энергии имеется в наличии (скажем, в вашем ДСК), вы будете выбирать тип электростанции. Разберёмся, какие они бывают.
Гидротермальная станция
Упрощенная схема гидротермальной электростанции прямого цикла будет понятна даже ребенку: из земли по трубе поднимается горячий пар, который раскручивает турбину генератора, а после устремляется в атмосферу. Всё действительно так просто, если нам повезло найти подходящий источник пара.
ГеоТЭС прямого цикла. Источник: Save On Energy
Если из имеющейся у вас в наличии скважины бьёт не пар, а пароводяные смеси с температурой выше 150 °C, то потребуется станция комбинированного цикла. Перед турбиной сепаратор будет отделять пар от воды — пар отправится в турбину, а горячая вода либо будет сброшена в скважину, либо перейдет в расширитель, где в условиях низкого давления отдаст дополнительный пар для турбины.
Если вашему дачному посёлку не повезло с горячими источниками — например, если температура воды из-под земли составляет меньше 100 °C на экономически приемлемой глубине, — а ГеоТЭС иметь очень хочется, то потребуется строить сложную бинарную геотермальную станцию, цикл которой был изобретен в СССР. В ней жидкость из скважины вообще не подается на турбину ни в каком виде. Вместо этого в теплообменнике она разогревает другую рабочую жидкость с меньшей температурой кипения, которая, превращаясь в пар, раскручивает турбину, конденсируется и вновь возвращается в теплообменную камеру. В роли таких рабочих жидкостей может выступать, например, фреон, один из видов которого (фтордихлорбромметан) кипит уже при 51,9 °C. Бинарный цикл можно сочетать с комбинированным, когда на одну турбину будет подаваться пар, а отделенная вода направится в другой контур для разогрева теплоносителя с низкой температурой кипения.

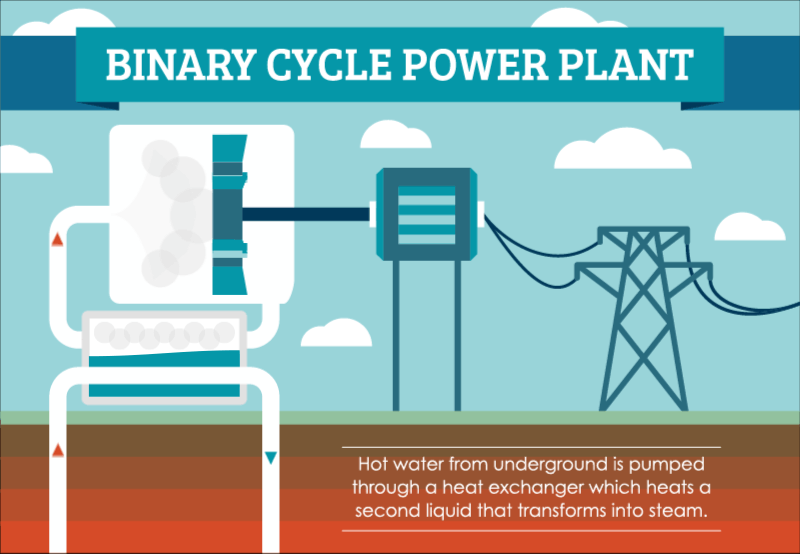

ГеоТЭС бинарного цикла. Источник: Save On Energy
Петротермальная станция
Разогретые подземные источники — весьма редкое явление в масштабах планеты, как вы, наверное, могли заметить, что резко ограничивает потенциальную область внедрения геотермальной энергетики, поэтому был разработан альтернативный подход: если в горячей глубине земной коры нет воды, значит, ее нужно туда закачать. Петротермальный принцип подразумевает закачку воды в глубокую скважину с разогретой породой, где жидкость превращается в пар и возвращается обратно на турбину электростанции.
Упрощенная схема петротермальной электростанции
Необходимо пробурить как минимум две скважины: в одну с поверхности будет подаваться вода, чтобы от тепла пород превратиться в пар и выйти через другую скважину. А далее процесс получения электроэнергии будет полностью аналогичен гидротермальной станции.
Естественно, соединить под землей на глубине нескольких километров две скважины нереально — вода между ними сообщается за счет разломов, образующихся в результате закачивания жидкости под огромным давлением (гидроразрыв). Чтобы расщелины и пустоты не закрылись со временем, к воде добавляют гранулы, например, песок.
В среднем одна скважина для петротермального процесса дает поток пароводяной смеси, достаточный для генерации 3-5 МВт энергии. Пока такие системы на промышленном уровне нигде не реализованы, но работы ведутся, в частности, в Японии и Австралии.
Преимущества геотермальной энергетики
Из сказанного выше следует, что использование тепла Земли для получения электричества в промышленных масштабах, предприятие недешёвое. Но весьма выгодное по ряду причин.
Неисчерпаемость. Электростанции на ископаемом топливе — природном газе, угле, мазуте — сильно зависят от поставок этого самого топлива. Причем опасность заключается не только в прекращении поставок из-за бедствий или изменения политической ситуации, но и в незапланированном скачкообразном росте цен на сырье. В начале 1970-х годов из-за политической турбулентности на Ближнем Востоке разразился топливный кризис, который привел к росту цен на нефть в четыре раза. Кризис дал новый толчок развитию электротранспорта и альтернативных видов энергетики. Одним из плюсов использования земного тепла является его практическая неисчерпаемость (в результате действий человека, по крайней мере). Ежегодный тепловой поток Земли к поверхности составляет порядка 400 000 ТВт·ч в год, что в 17 раз больше, чем за тот же период вырабатывают все электростанции планеты. Температура ядра Земли составляет 6000 °C, а скорость остывания оценивается в 300-500 °C за 1 млрд лет. Не стоит беспокоиться о том, что человечество способно ускорить этот процесс бурением скважин и закачкой туда воды — падение температуры ядра на 1 градус высвобождает 2·1020 кВт·ч энергии, что в миллионы раз больше ежегодного потребления электроэнергии всем человечеством.
Стабильность. Ветряные и солнечные электростанции крайне чувствительны к погоде и времени дня. Нет солнечного света — нет выработки, станция отдает запас из аккумуляторов. Ослаб ветер — вновь нет выработки, опять в дело вступают батареи с отнюдь не бесконечной емкостью. При соблюдении техпроцессов по обратной отдаче воды в скважину гидротермальная электростанция будет беспрерывно функционировать в режиме 24/7.
Компактность и удобство для сложных районов. Электроснабжение отдаленных областей с изолированной инфраструктурой — задача непростая. Она осложняется еще больше, если район имеет плохую транспортную доступность, а рельеф не походит для строительства традиционных электростанций. Одним из важных плюсов геотермальных электростанций стала их компактность: так как теплоноситель берётся в буквальном смысле из земли, на поверхности строится машинный зал с турбиной и генератором и градирня, которые вместе занимают очень мало места.
Геотермальная станция с выработкой 1 ГВт·ч/год займет площадь 400 м2 — даже в гористой местности геотермальной электростанции потребуется очень небольшой участок и автомобильная дорога. Для солнечной станции с такой же выработкой потребуется 3240 м2, для ветряной — 1340 м2.
Экологичность. Само по себе функционирование геотермальной станции практически безвредно: её выброс углекислого газа в атмосферу оценивается в 45 кг CO2 на 1 кВт·ч выработанной энергии. Для сравнения: у угольных станций на тот же киловатт-час приходится 1000 кг CO2, у нефтяных — 840 кг, газовых — 469 кг. Впрочем, на атомные станции приходится всего 16 кг — уж чего-чего, а углекислого газа они производят минимум.
Возможность параллельной добычи полезных ископаемых. Удивительно, но факт: на некоторых энергоблоках ГеоТЭС, помимо электроэнергии, добывают газы и металлы, растворенные в поступающей из-под земли пароводяной смеси. Их можно было бы просто пустить вместе с отработанным конденсированным паром обратно в скважину, но, учитывая, какие объемы полезных элементов проходят через геотермальную электростанцию, разумнее наладить их добычу. В некоторых районах Италии пар из скважин содержит 150-700 мг борной кислоты на каждый килограмм пара. Одна из местных гидротермических электростанций на 4 МВт расходует 20 кг пара в секунду, поэтому добыча борной кислоты там поставлена на промышленную основу.
Недостатки геотермальной энергетики
Рабочая жидкость опасна. Как было отмечено выше, ГеоТЭС не вырабатывают дополнительных токсичных выбросов, лишь только небольшой объем углекислого газа, на порядок меньший, чем у газовых ТЭС. Что, впрочем, не значит, что подземные воды и пар — это всегда чистые субстанции, сродни минеральной питьевой воде. Пароводяная смесь из земных глубин насыщена газами и тяжелыми металлами, которые свойственны конкретному участку земной коры: свинец, кадмий, мышьяк, цинк, сера, бор, аммиак, фенол и так далее. В некоторых случаях по трубам к ГеоТЭС течёт такой впечатляющий коктейль, что его сброс в атмосферу или водоемы немедленно вызовет локальную экологическую катастрофу.

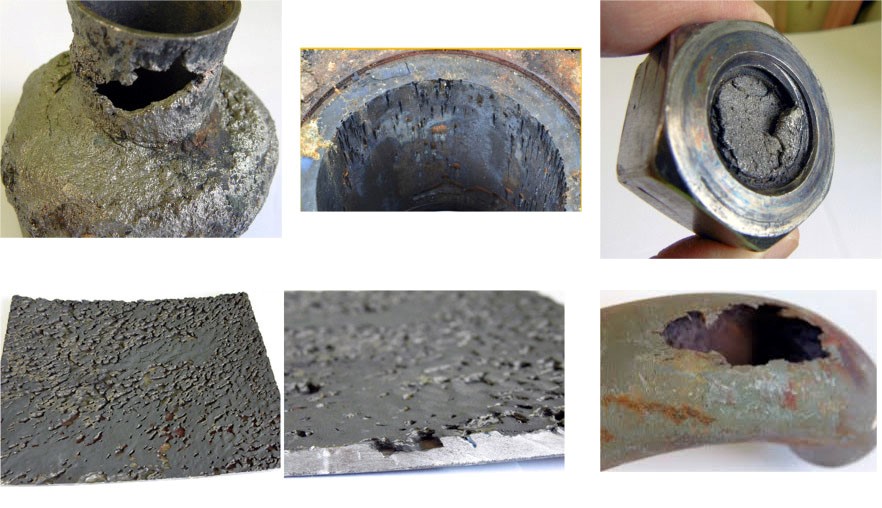

Результат воздействия геотермальной воды на металлы.
При соблюдении всех требований безопасности пар, отправляемый в атмосферу, тщательно фильтруется от металлов и газов, а конденсат закачивается обратно в скважину. Но в случае нештатных ситуаций или намеренного нарушения технического регламента геотермальная станция может нанести окружающей среде некоторый урон.
Высокая стоимость за киловатт. Несмотря на относительную простоту конструкции ГеоТЭС, первичные вложения в их строительство немалые. Много средств уходит на геологоразведку и анализ, в результате чего себестоимость геотермальных станций колеблется на уровне $2800/кВт установленной мощности. Для сравнения: ТЭС — $1000/кВт, ветряки — $1600/кВт, солнечная электростанция — $1800-2000/кВт, АЭС — около $6000/кВт. Причём для ГеоТЭС приведена усреднённая стоимость, которая может сильно варьироваться в зависимости от страны, рельефа, химического состава пара и глубины бурения.
Относительно низкая мощность. ГеоТЭС в принципе пока не могут сравниться по выработке электроэнергии с ГЭС, АЭС и ТЭС. Даже при бурении большого количества скважин поток пара все равно будет невелик, а произведённого электричества хватит лишь для небольших населённых пунктов.
Самый мощный на 2019 год геотермальный энергокомплекс The Geysers раскинулся на площади 78 км2 в Калифорнии, США. Он состоит из 22 гидротермальных станций и 350 скважин с общей установленной мощность 1517 МВт (реальная выработка 955 МВт), которые покрывают до 60% энергопотребностей северного побережья штата. Мощность всего The Geysers сопоставима с советским реактором РБМК-1500, когда-то работавшем на Игналинской АЭС, где их было два, а сама АЭС располагалась на площади 0,75 км2. ГеоТЭС с выработкой 200-300 МВт считаются очень мощными, большинство же станций по миру оперируют двузначными числами.

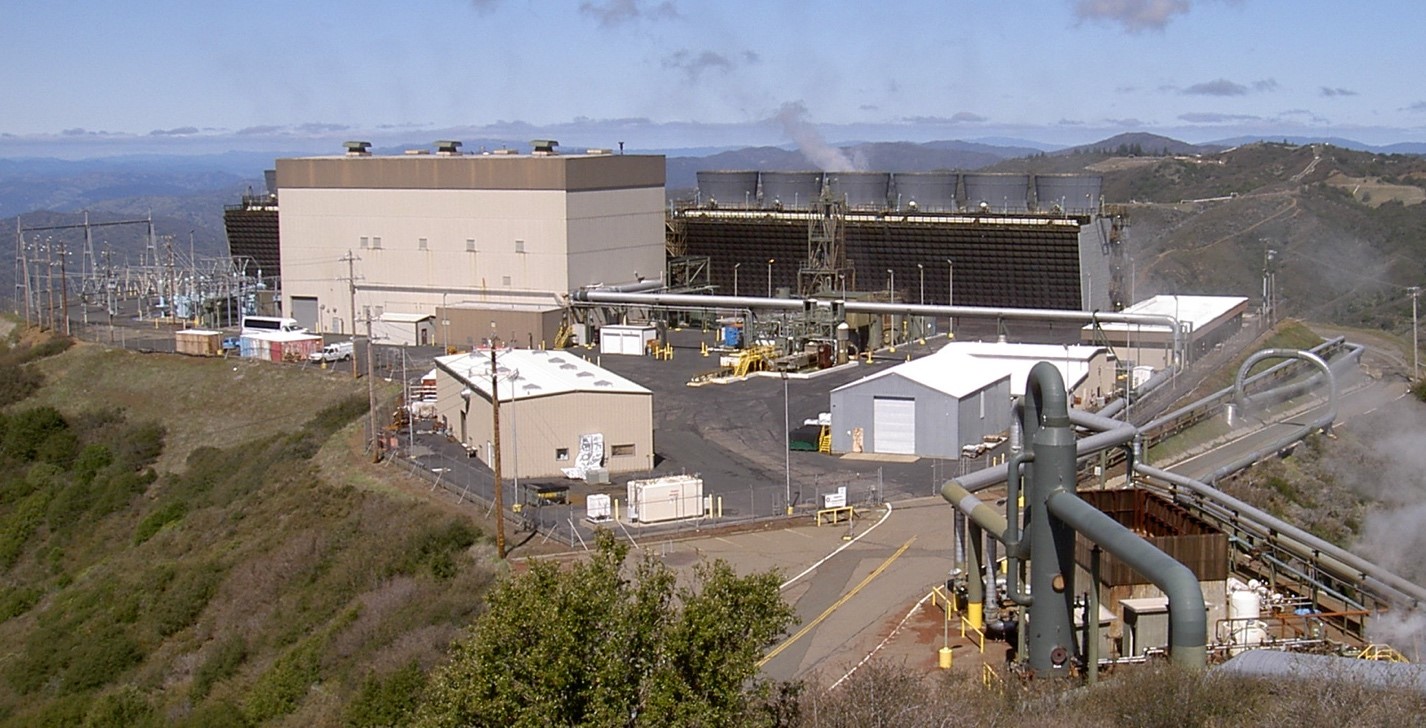

Гидротермальная комбинированная станция комплекса The Geysers в Калифорнии. И таких там 22. Источник: Wikimedia / Stepheng3
Где всё это работает и насколько это перспективно
По состоянию на 2018 год во всем мире геотермальные электростанции вырабатывают более 14,3 ГВт энергии, тогда как в 2007 году производили всего 9,7 ГВт. Да, не геотермальная революция, но рост налицо.
Лидером по геотермальной выработке является США со своими 3591 МВт. Впечатляющее значение, которое, однако, составляет всего 0,3% от общей выработки страны. Далее идет Индонезия с 1948 МВт и 3,7%. А вот на третьем месте начинается интересное: на Филиппинах геотермальные электростанции имеют установленную мощность 1868 МВт, при этом на них приходится 27% электричества страны. А в Кении — и вовсе 51%! Япония также входит в десятку лидеров по количеству киловатт, выработанных ГеоТЭС.
Первая геотермальная электростанция, «Мацукава», открылась в Японии в 1966 году. Она вырабатывала 23,5 МВт, а турбину и генератор для неё произвела Toshiba. В 2010-х годах геотермальная энергия стала наиболее востребованной в странах Африки, где началось активное заключение контрактов и строительство ГеоТЭС. В 2015 году в Кении была открыта станция Olkaria IV, одна из четырёх, находящихся в зоне Олкария в 120 км от Найроби, с мощностью 140 МВт. С ее помощью правительство снижает зависимость от гидроэлектростанций, сброс воды из которых часто приводит к разрушительным наводнениям.

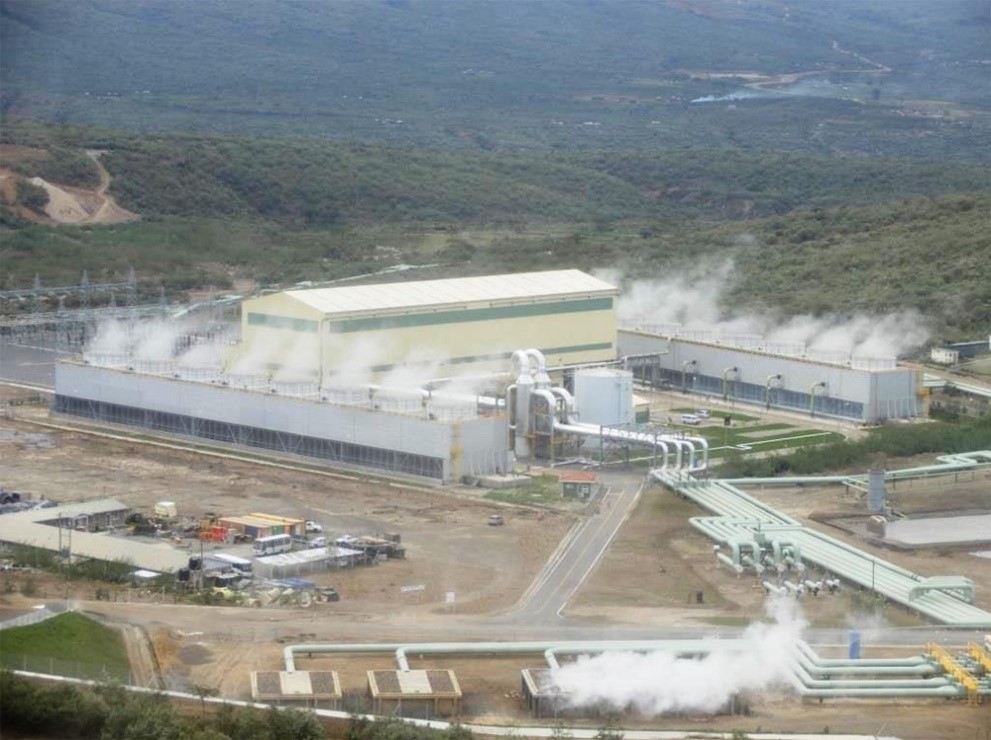

ГеоТЭС Olkaria IV в Кении. Olkaria V и Olkaria VI планируют ввести в строй в 2021 году. Источник: Toshiba
ГеоТЭС активно строят также в Уганде, Танзании, Эфиопии и Джибути.
В России развитие геотермальной энергетики идет очень неторопливыми темпами, так как в строительстве дополнительных электростанций нет особой необходимости. В 2015 году на долю таких станций приходилось всего 82 МВт.
Паужетская геотермальная станция, построенная на Камчатке в 1966 году, была первой в СССР. Ее изначальная установленная мощность составляла всего 5 МВт, сейчас она доведена до 12 МВт. Вслед за ней появилась Паратунская станция с мощностью всего 600 кВт — первая бинарная ГеоТЭС в мире.
Сейчас в России действуют только четыре станции, три из них питают Камчатку, ещё одна, Менделеевская ГеоТЭС на 3,6 МВт, снабжает остров Кунашир Курильской гряды.
На нашей планете есть немало способов добычи электроэнергии без помощи ископаемого топлива. Какие-то из них, например, солнечная и ветряная энергия, успешно используются уже сейчас. Какие-то, вроде водородных топливных ячеек, пока пребывают на начальной стадии адаптации. Геотермальная энергетика — это наш задел на будущее, раскрыть потенциал которого в полной мере нам еще только предстоит.
