Как понятно из названия, возникла необходимость переноса БП. Параллельно занимаясь модернизацией старого железа и моддингом пк.
По существу, имеется в наличие:
Процессор: AMD Ryzen 7 1700X
Кулер: Corsair Hydro Series H150i Pro RGB
Материнская плата: Asus TUF B450M-Pro Gaming
Оперативная память: Kingston HyperX Fury 2x8GB DDR4 2933MHz CL17
Видеокарта: Asus GTX 1060 6Gb
Накопители: ADATA XPG SX8200 Pro M.2 NVME PCIe Gen3x4 256GB
Zheino 256GB
WD Blue 1TB
Блок питания: HuntKey 700W
Корпус: Chieftec MX-01WD-P
Все это добро надобно установить в корпус Chieftec MX-01WD-P.
Корпус довольно вместительный, однако, чтобы в него установить СЖО, его необходимо немного доработать. Местом установки СЖО было выбрано верх корпуса. Место установки БП (как видно на фото ниже), только в верху.
И тут возникла проблема с установкой СЖО, либо длины шлангов не будет хватать, либо они будут неестественно изгибаться, что может в последствии сказаться на ее работе. Помимо этого, остается не решенным вопрос перекрытия БП одного из вентиляторов СЖО. Так и возникла идея его (БП) переноса. Были рассмотрены различные варианты:
- перенос БП немного ближе к материнской плате, для этого пришлось бы пилить заднюю стенку корпуса, ребро жесткости и верх пластины места установки МП (оно же держит БП и не дает ему провисать). Но это не решало двух проблем, изгиб трубок СЖО и перекрытие вентилятора БП;
- перенос БП в низ (под МП), решает две вышеупомянутые проблемы, но создает новые – мешает установке МП, и к тому же пришлось бы половину корпуса распилить, возможно поработать и со сваркой;
- перенос БП вперед корпуса, не мешает трубкам и не перекрывает вентилятор СЖО. Не нужно распиливать половину корпуса. Лицевая сторона корпуса имеет перфорацию, забор воздуха БП осуществляется через перед корпуса, выдув – вниз корпуса (через дно).
Был выбран последний вариант. Далее непосредственно сама работа с корпусом:

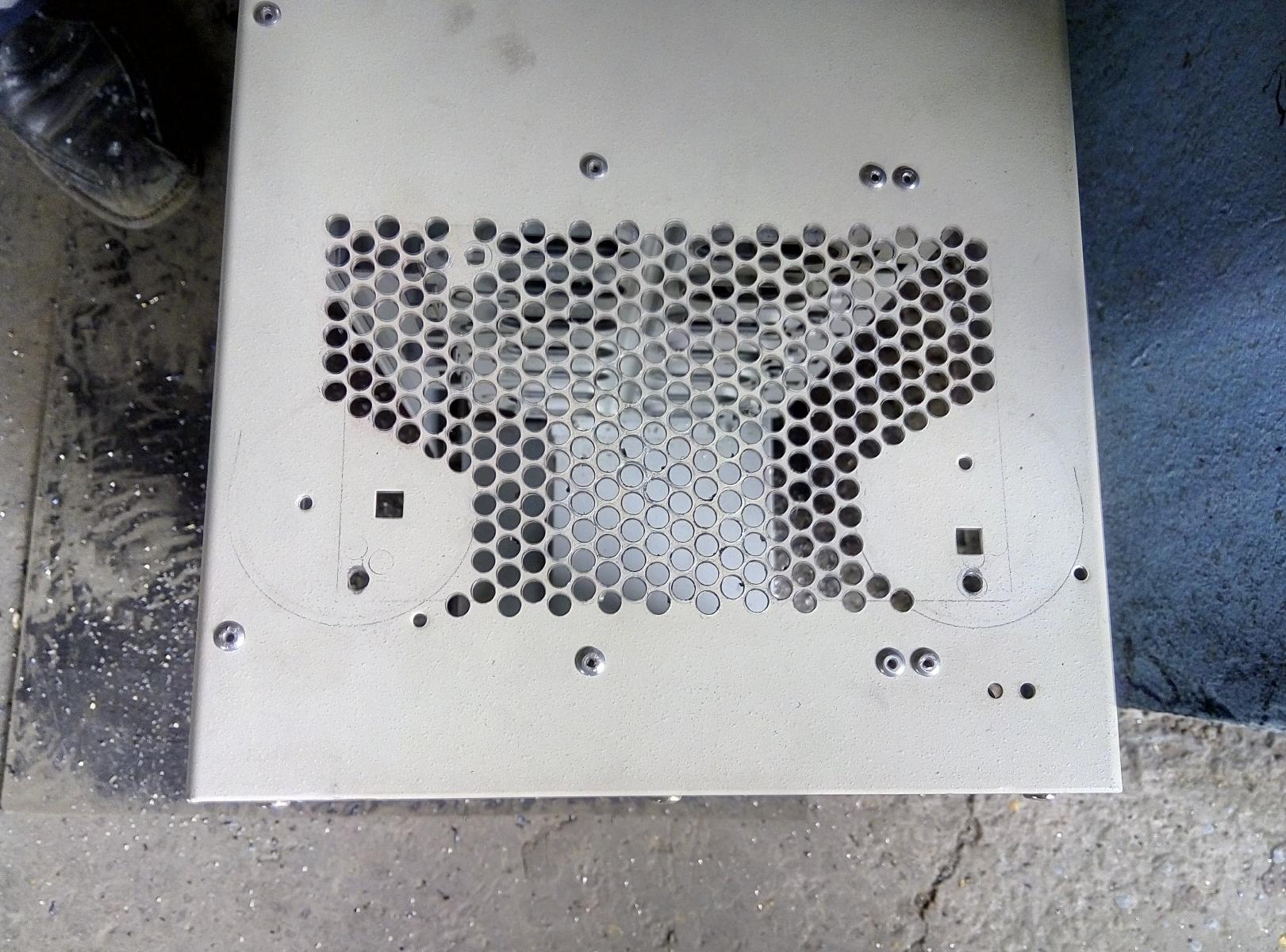

На фото ниже изображено дно корпуса, с просверленными отверстиями для выдува воздуха БП. Отверстия сверлились в ручную, используя стальную пластину, которая ранее использовалась для другого корпуса и в последствии исполнила роль кондуктора. Их форма (отверстий) не прямоугольная, в «свободных» местах устанавливаются ножки корпуса.

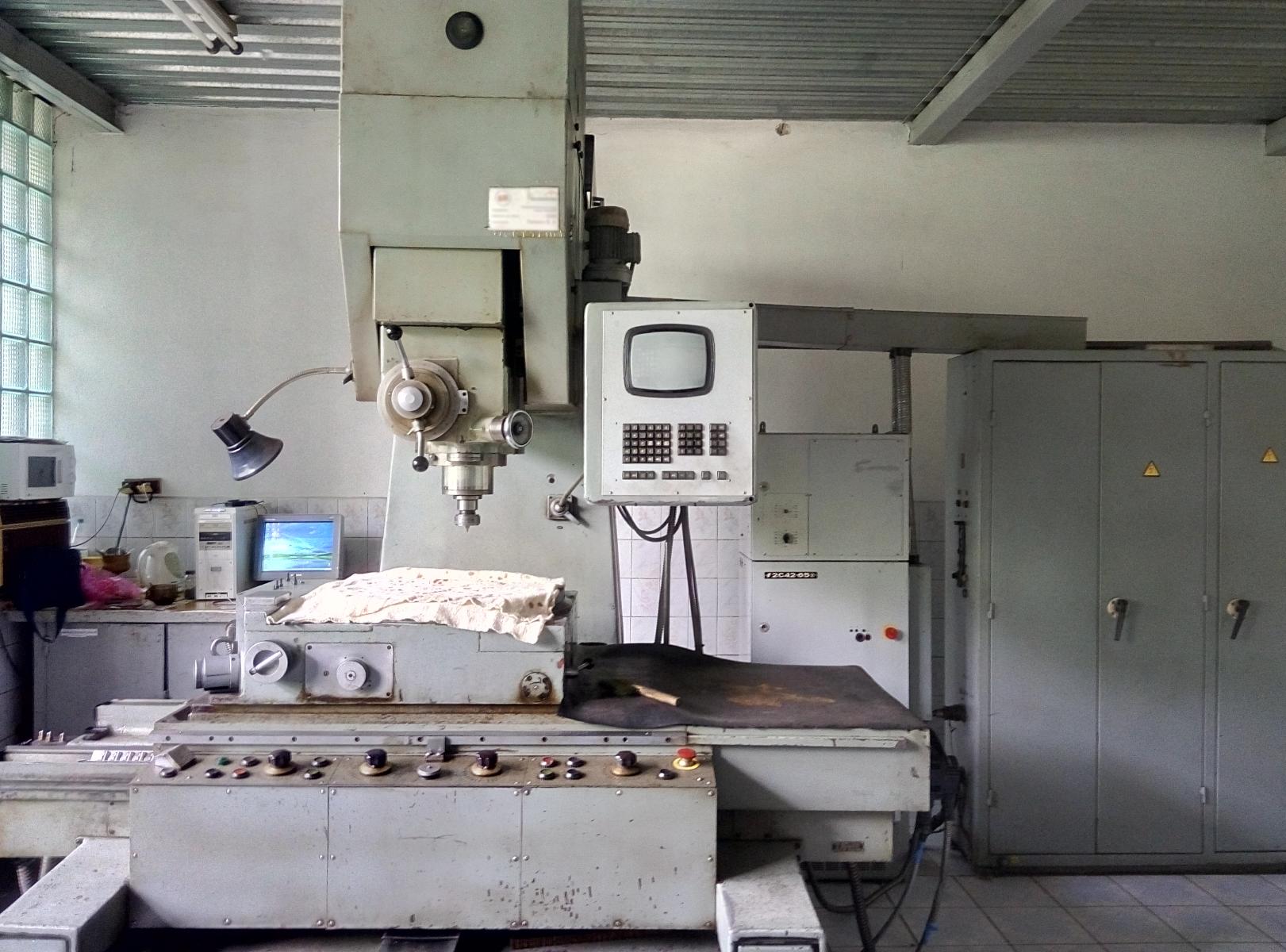

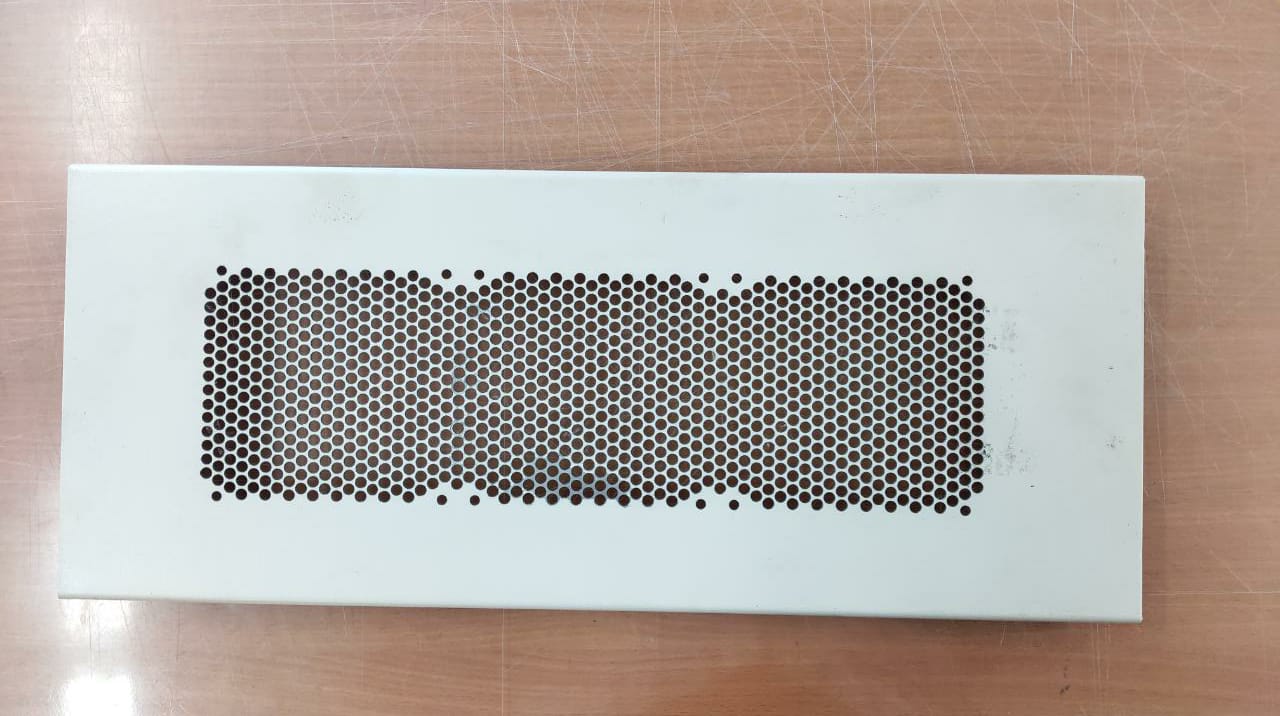

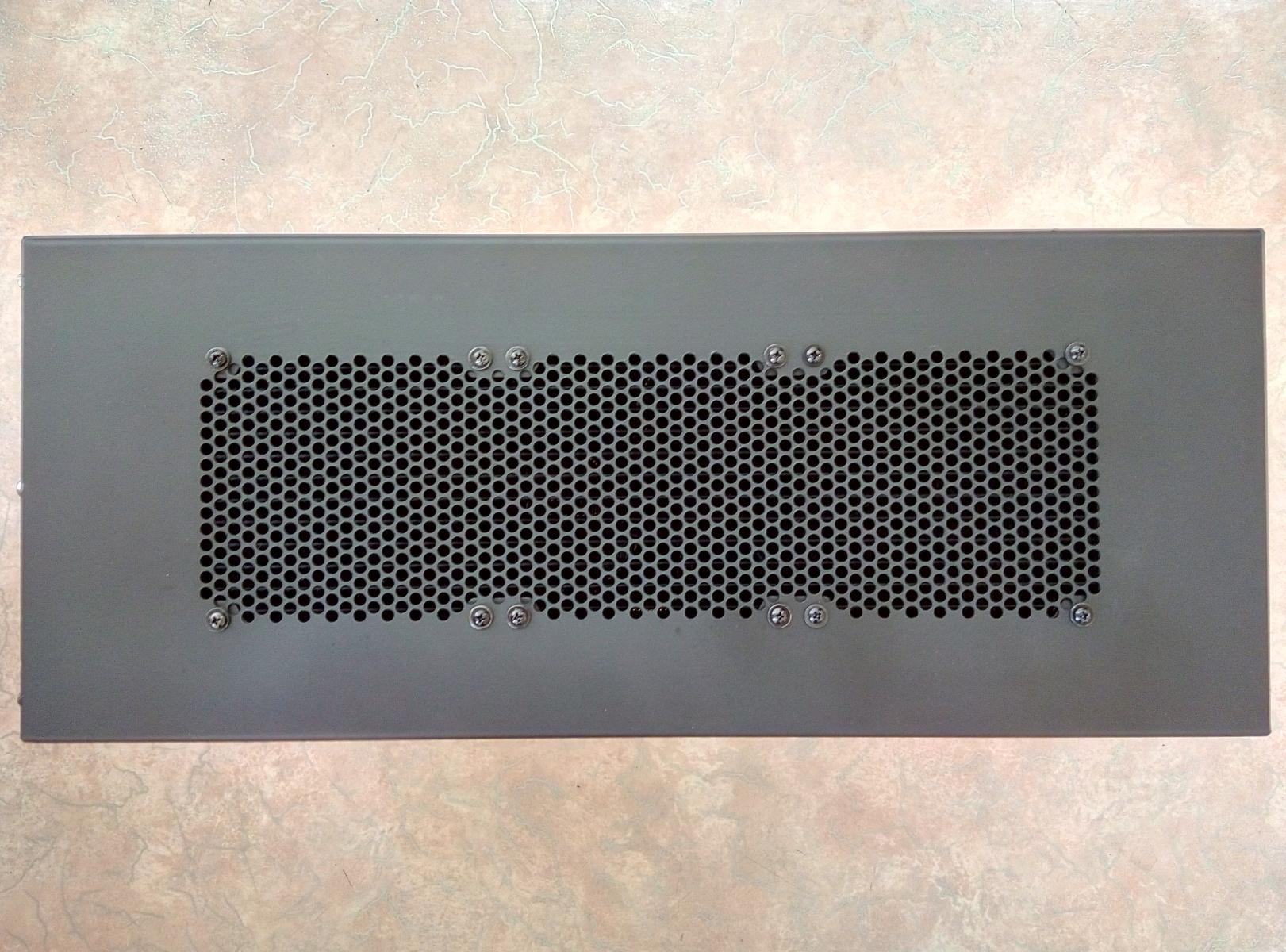

Далее с помощью координатно-расточного станка были просверлены отверстия на верхней крышке корпуса.

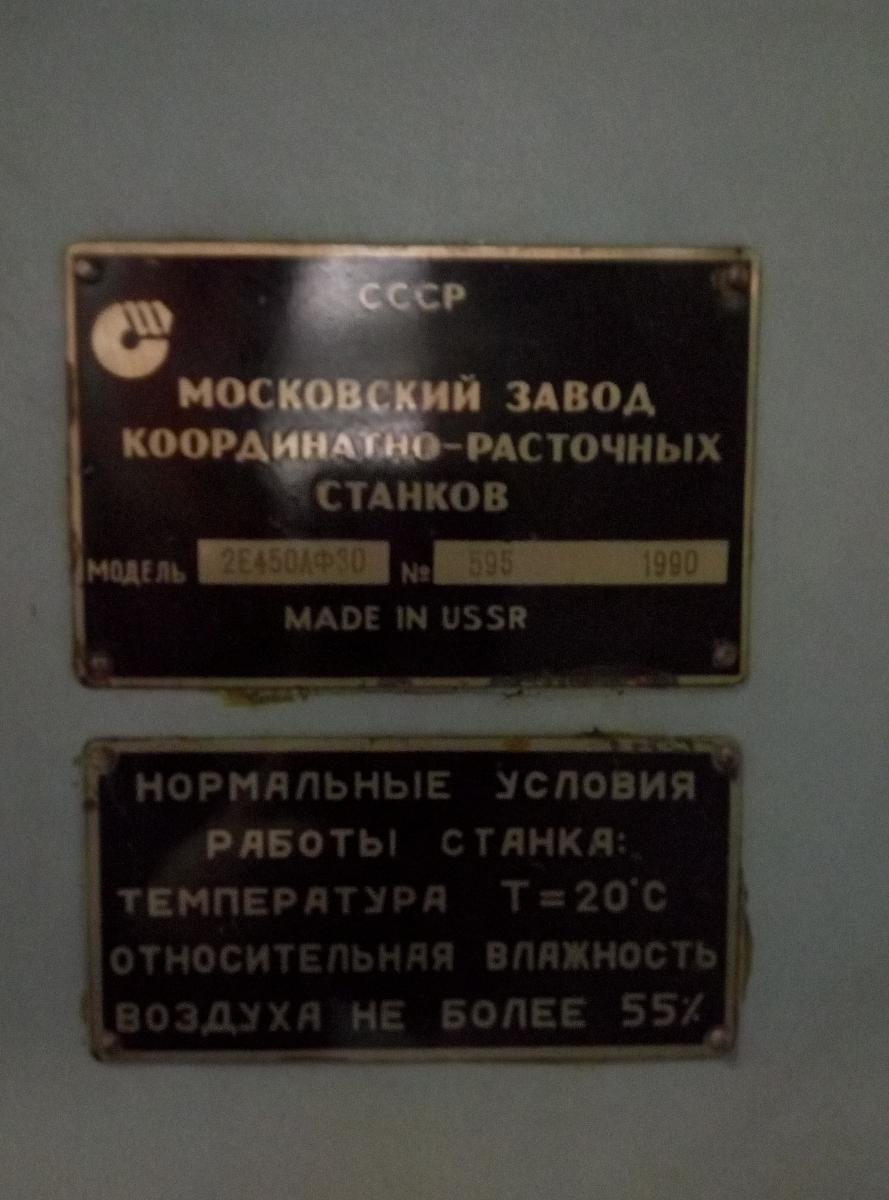

P.S. модель станка 2Е450АФ30 1990г. Made in USSR

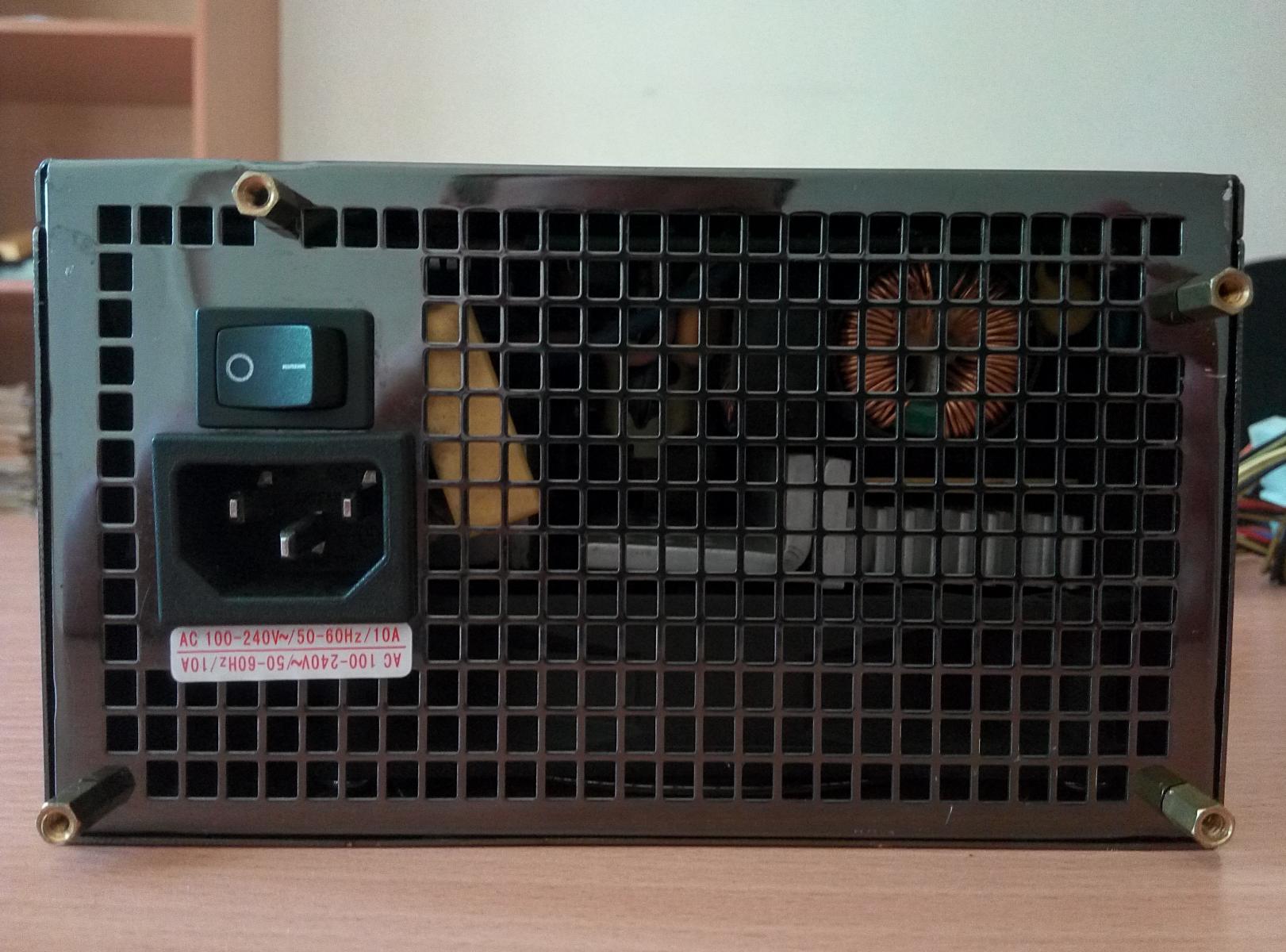

И наконец место под БП. Поскольку сам БП будет перенесен вперед корпуса и установлен «на попа», необходимо изготовить удлинитель для него, и вывести его на заднюю стенку корпуса, изготовив при этом пластину-заглушку. В качестве удлинителя послужил кабель питания, немного доработанный паяльником. Однако не все так просто. Кабель заводского исполнения не вставал как надо, иными словами упирался в дно корпуса и мешал установки БП (планировалось использовать кабель питания угловой формы 90°). Выход из ситуации — нашелся старенький БП, имеющий вывод типа «мама», он и был использован для переделки кабеля (см. ниже второе фото). Сам же БП будет крепиться с помощью винт-стойки (для материнской платы). Использование более высоких винт-стоек не рассматривалось, поскольку в таком случае БП мешал бы установке HDD.
Последний штрих — окрашивание. И непосредственно сама сборка.
Затраты составили около 400 руб. на краску, время — бесценно.
Автор: boyi4ik
