В: Какая у вас новогодняя
разрешениерезолюция?
О: Конечно же, 1024х768! А что?
Ну да шутки в сторону. Здесь в лаборатории Oscilloclock мы придумали особую форму новогодней резолюции — 日進月歩 или Nisshin-geppo, что вольно переводится как «Устойчивый прогресс день за днем». Она отражает нашу цель завершить проводимые раз в десятилетие работы по изменению дизайна и вернуться к изготовлению красивых продуктов Oscilloclock. Помимо этого, ей подчеркивается уверенность в том, что глобальные проблемы, заполнившие сегодня весь мир, будут шаг за шагом преодолены.
Согласно местным традициям, Oscilloboy написал этот слоган японской каллиграфией, после чего традиционный этап закончился, и началось истинное веселье! К вашему вниманию любезно предоставленная комплектом VGA Core от Oscilloclock – Новогодняя Резолюция на красивом 7-дюймовом осциллографе!
Реализация
После выбора в качестве резолюции подходящей фразы из четырех символов я попросил Oscilloboy эти символы написать. Опять же, опираясь на устои, мы использовали стандартный белый лист А4, а не каллиграфическую бумагу. Чернилам требовалось некоторое время на высыхание, но мы стремились добиться максимального контраста.

Oscilloboy демонстрирует свое мастерство в японской каллиграфии. Ниже готовый продукт

После сканирования рукописных символов и преобразования изображений я создал вращающееся вертикально видео с разрешением 1024х768. Так что шутка про резолюцию в начале статьи была вполне себе серьезной.
После я поэкспериментировал с комплектом Oscilloclock VGA Core, который, по сути, представлен видеокартой, позволяющей использовать старую красивую ЭЛТ в качестве простейшего компьютерного экрана. Предлагаю также познакомиться с предыдущими статьями этой серии: Симуляция радара истребителя на 3” осциллографической ЭЛТ и VGA-куб.
Комплект, используемый в данном случае, включает последний прототип платы питания Rev 3, над разработкой которой я работал почти год.

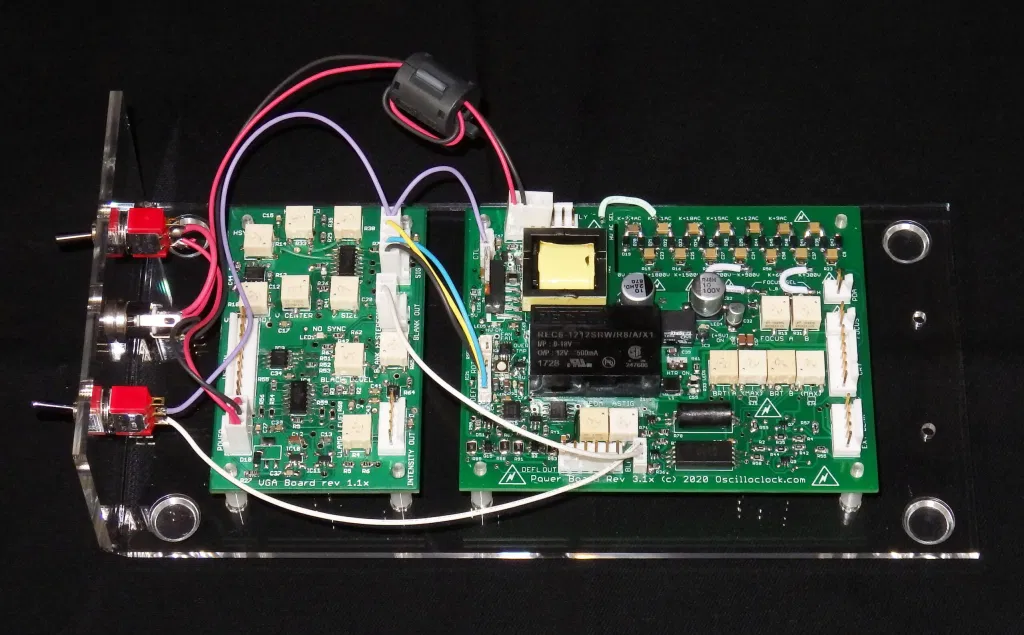

VGA Core assembly – выводит монохромные изображения со входов VGA, SVGA и XGA

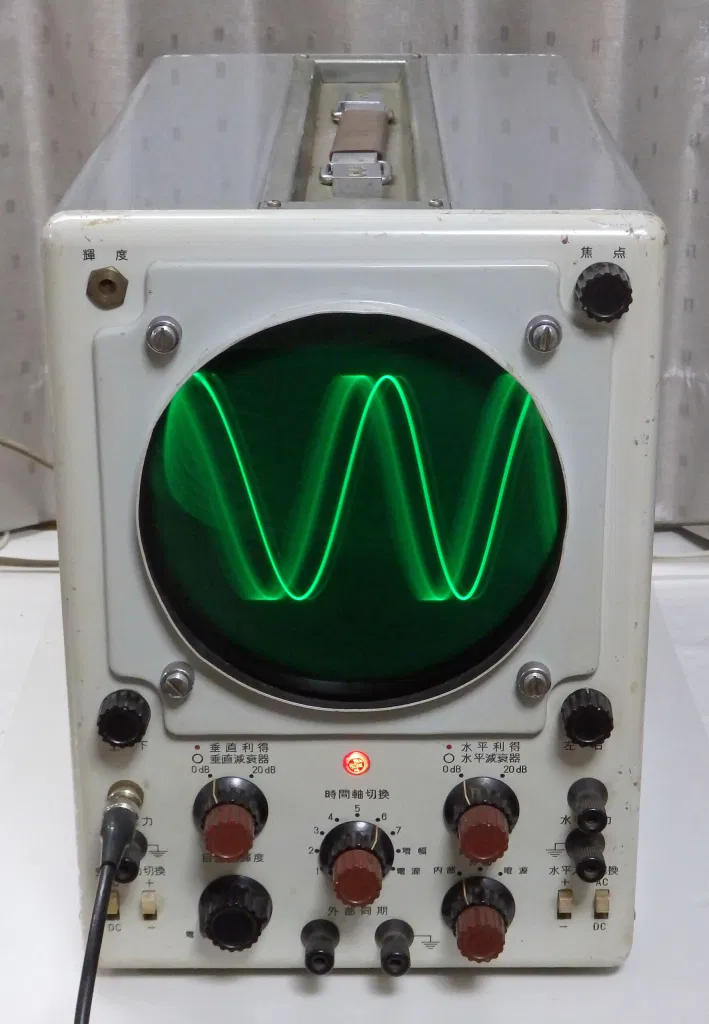

В отличие от постоянного преобразования Oscilloclock (примеры в Галерее), это была только предварительная сборка. VGA Core я разместил снаружи, а жгут проводов провел к ЭЛТ 7VP1(F) через заднюю часть одной из панелей. Никакого внутреннего вмешательства не потребовалось.

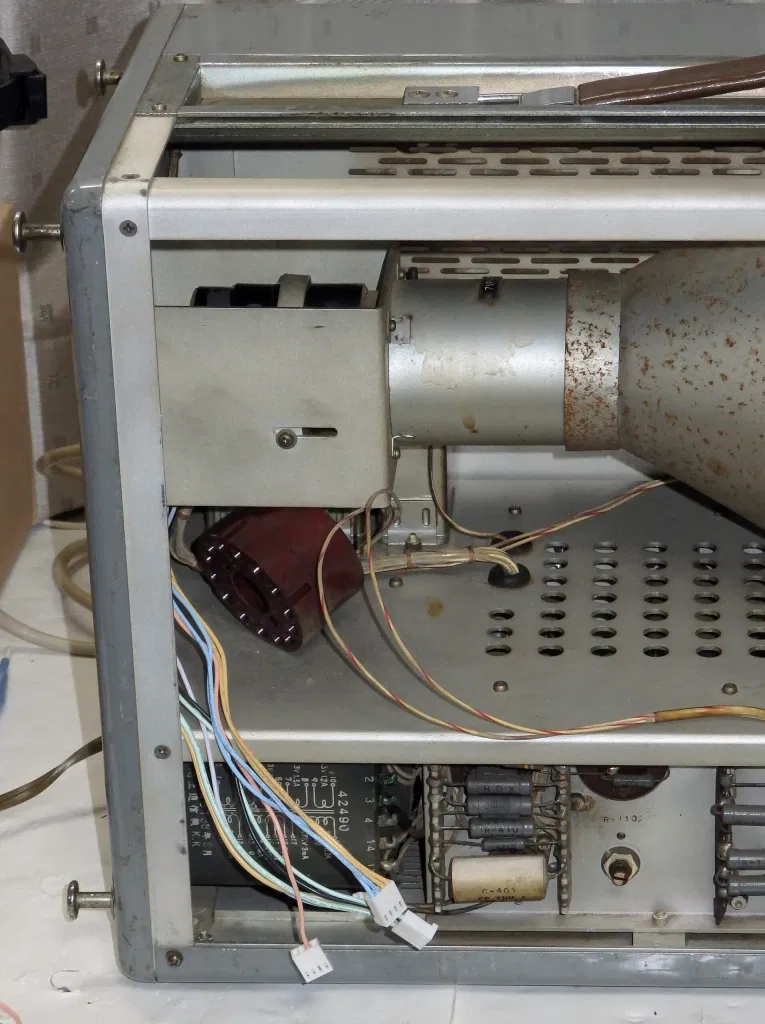

Вы только взгляните на этот прекрасный разъем ЭЛТ — коричневый бакелит
На вашем ультрасовременном ноутбуке нет VGA-разъемов? Не проблема – используйте стандартный переходник HDMI – VGA.

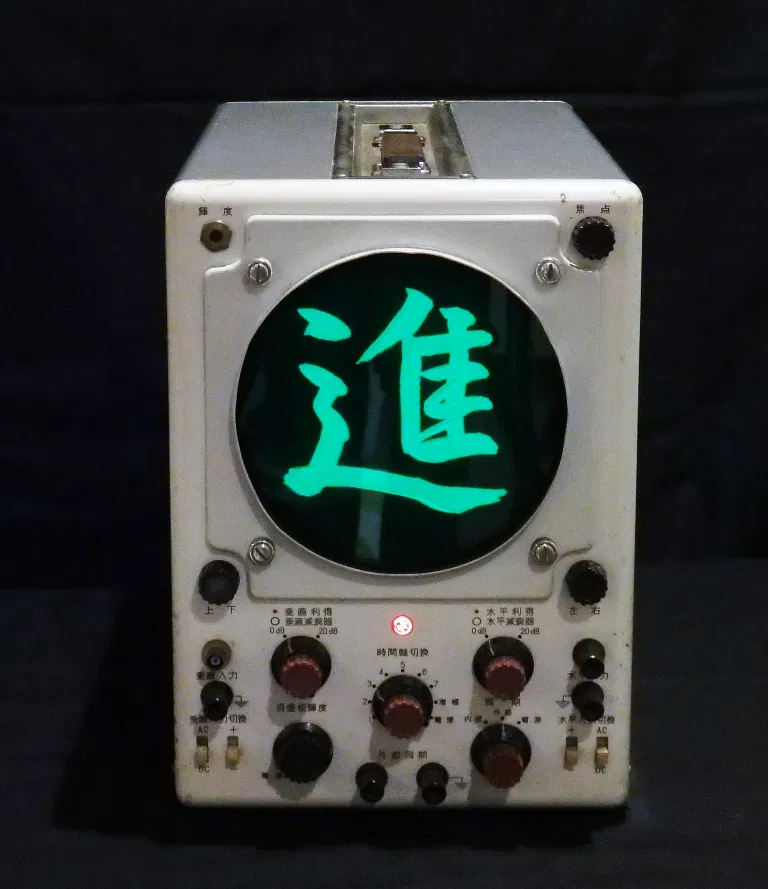

Вуаля! Мы отобразили японскую каллиграфию на винтажном 7” осциллографе!

О модели – редкий осциллограф Nitsuki 1963 года

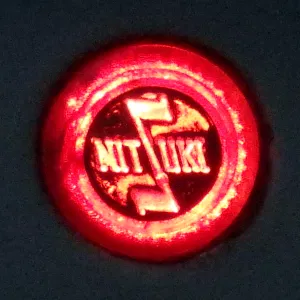

Nitsuki – это брэнд компании Japan Communication Equipment Co., Ltd., специализирующейся на телевидении и системах микроволнового вещания. Английское название этой фирмы изначально звучало как Nihon Tsushinki Co., Ltd., ототсюда и появилось Nitsuki. Обратите внимание на этот изысканный колпачок сигнальной лампы.

К 1963 году японский внутренний рынок оборудования был уже зрелым и вполне конкурентоспособным. При этом преобладающим стандартом стала именно англоязычная маркировка изделий. Данный осциллограф является одним из очень немногих раздобытых мной за все время с именно японскими обозначениями. Как же это кстати для собранного сегодня дисплея!

Японская маркировка – большая редкость
Некоторые из высококачественных осциллографов той эпохи были оснащены поворотными защелками и съемными панелями, что существенно упрощало доступ внутрь. Еще один пример – это Toshiba ST-1248D. С этими приборами бесконечно приятнее работать и ими не стыдно похвастаться, в отличие от экземпляров с выдвижными шасси.


Эта модель необычна для своего времени еще и тем, что большинство компонентов находятся под шасси. Электронные лампы даже расположены горизонтально. Компания использовала исключительно надежные техники сборки, включая очень аккуратную прокладку проводов.

На деле их конструкция была настолько надежна, что данные приборы практически идеально работают и по сей день (за исключением разве что нестабильности срабатывания). При этом также поражает, что, спустя все эти 57 лет жизни, в них отсутствуют признаки какого-либо серьезного ремонта.

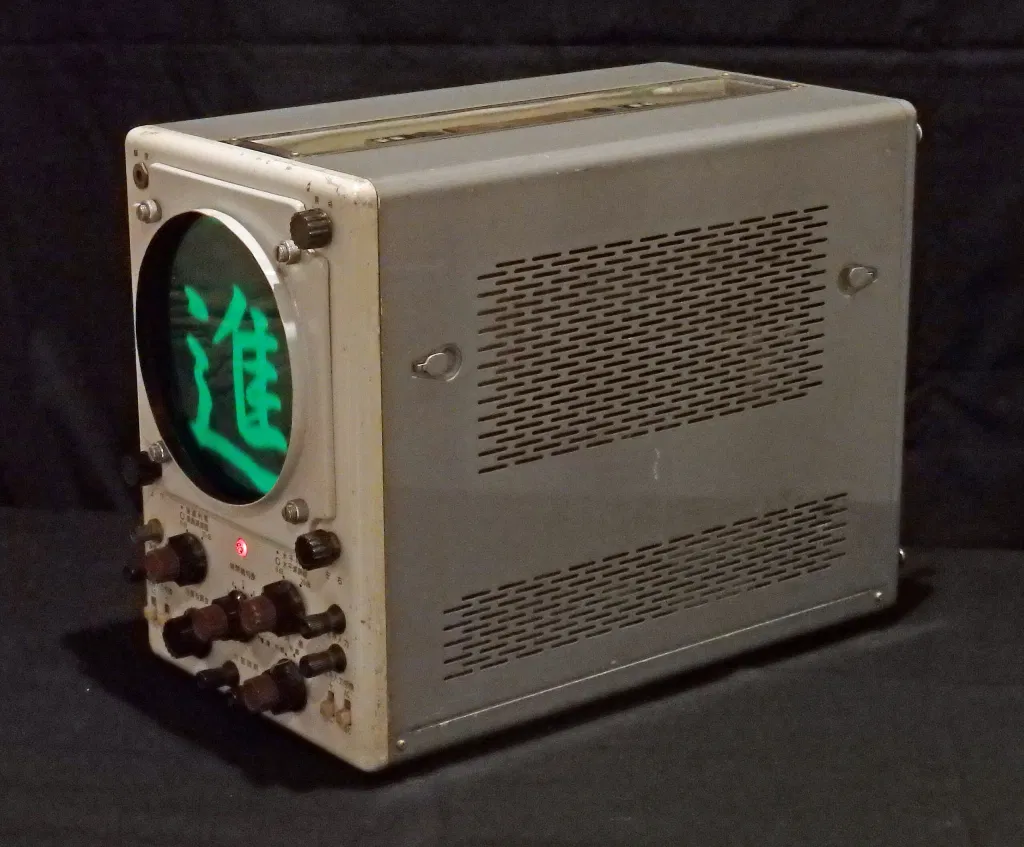

Старый добрый 7” осциллограф 1963 года в своей первозданно красе!
Нравится?
Лаборатория Oscilloclock, как и многие из вас, пережила нелегкий период 2020 года. Но теперь день за днем, шаг за шагом, мы воплощаем в жизнь свежие проекты различных плат. Так что, если вы интересуетесь причудливыми изобретениями и винтажными устройствами, буду рад общению.
Автор: Дмитрий Брайт
