Позавчерашняя публикация анонса этого поста в нашем сообществе ВКонтакте вызвала неожиданно бурную реакцию. За прошедшее время мы успели собрать несколько новых радиомодулей, несколько диммеров, несколько USB- и PROG-адаптеров и запрограммировать их. Произведено предварительное тестирование диммеров, установленных в реальных стенах (пока без реализации протокола ZigBee). В однокомнатной квартире-студии и в двухэтажном коттедже из пенополистерол-бетонных блоков (междуэтажные перекрытия — дерево). Всё более чем работоспособно. Даже с простыми печатными антеннами с обоих сторон. Подробности + видео с участием неприбранного рабочего стола — внутри.
- Работа по радиоканалу 2,4Ггц (свой протокол, без лицензионных ограничений, либо реализация ZigBee на базе Atmtel BitCloud)
- Защищенное шифрованием соединение
- Установка без изменения стандартной электропроводки обычной квартиры
- Низкий расход электроэнергии
- Привычный внешний вид выключателей
- Возможность самостоятельного расширения как аппаратного, так и программного функционала
- Открытый исходный код как программной, так и аппаратной части
Если вы хотите включиться в обсуждение особенностей системы, прочитайте пожалуйста все наши предыдущие статьи и комментарии к ним. Скорее всего вопросов после такого ознакомления станет гораздо меньше.
С ВКонтакте вопросов обычно не возникает. Чтобы подписаться на обновления Хабра, нужно перейти на страницу компании и нажать кнопку «Подписаться» в блоке справа.
Новый демо-модуль COOLRF DMMR
Специально для демонстраций хабросообществу мы переделали демонстрационный модуль. Отпаяли первую большую тестовую плату с переменным резистором. Прикрутили штатным клемником выводы с лампы. Хоть этого и не видно, но использована штатная схема подключения диммера — в разрыв одного провода.

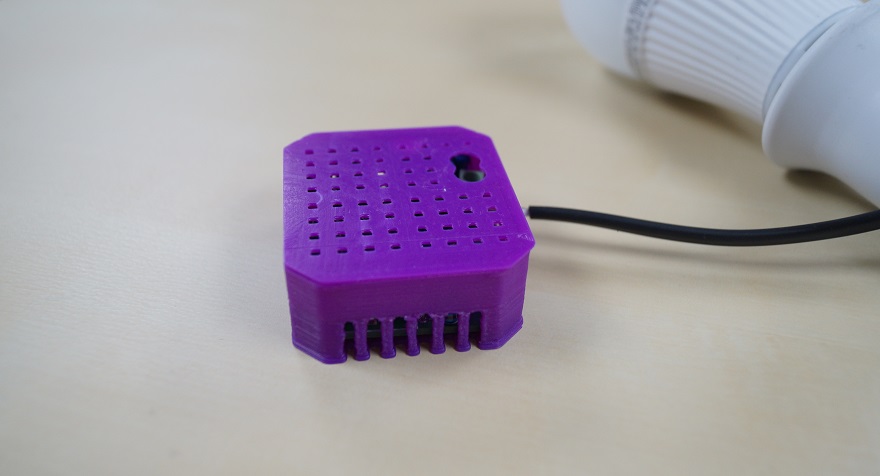

Вот так теперь выглядит наш диммер в закрытом корпусе:

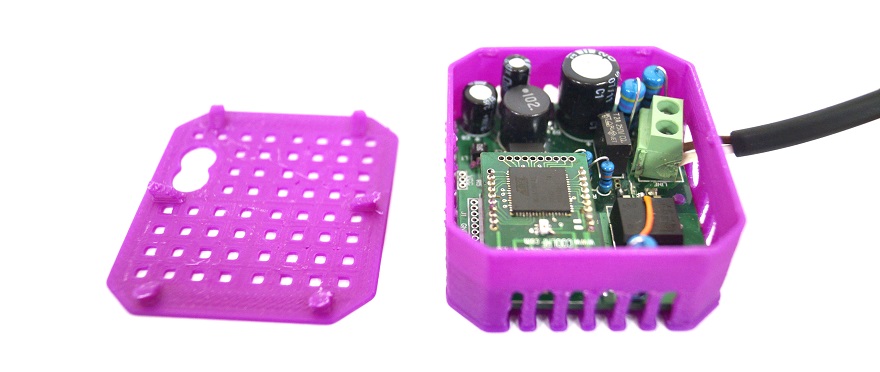

Вот так — в открытом:
У новой редакции корпуса — новые защелки крышки, которые не ломаются при многократном открывании-закрывании. Видно, как погнулся клемник при закручивании провода — мы пока не смогли найти подходящий компонент с нужной жесткостью («толстыми» ногами).
Подключение к ПК
В прошивке радиомодуля, подключаемого к USB использована библиотека V-USB. В системе радиомодуль видится, как HID-устройство, что теоретически позволит нам подключать его к разным ОС и не задумываться о драйверах. По крайней мере в теории, на практике проверим в ближайшее время.
В первом тестовом видео радиоканала используется простая консольная программа. В ее подробности мы здесь залезать не будем. Позже запланированы посты по управлению нашим хозяйством из node.js. В них будут показаны все необходимые исходники для самостоятельных ковыряний в нашем железе.
Радиосвязь DMMR в живую
USB-«свисток» в компьютере конечно совсем получился неразборчиво, но он там есть. А торчащие провода рядом — это не антенна радиомодуля, а инновационный RESET системного блока. Не пугайтесь.
Автор: webself
