Сегодня в корпоративных сетях все более широкое применение находят разнообразные беспроводные устройства, начиная от ноутбуков и заканчивая IPad и смартфонами.
В этих условиях встают вопросы как наиболее просто и экономически эффективно разрешить задачу доступа с мобильных WiFi устройств к корпоративным данным.
Точки доступа НР MSM обеспечивают высокоскоростное, надежное и удобное подключение для мобильных пользователей сети. ПО сетевого управления HP IMC может централизованно управлять беспроводным и проводным сегментами сети.
Серия точек беспроводного доступа HP MSM имеет модели с одним (IEEE 802.11n/a/b/g) и двумя радио-модулями а (802.11 n/a/b/g и a/b/g). Модели MSM-460 и MSM-466 используют беспроводную передачу данных 3х3 MIMO что позволяет им занимать место самых производительных устройств на рынке. Исполнение точек доступа может быть как для использования внутри, так и во вне помещений характеристикой защиты от погодных условий IP67/NEMA 4X (MSM-466R).Точки доступа могут оснащаться встроенными антеннами и съемными внешними антеннами. Для использования точек доступа MSM требуется один кабель Ethernet по которому может также подаваться питание с помощью технологии Power over Ethernet (PoE). Поддерживаются стандарты PoE IEEE 802.3af и IEEE 802.3at. (Почитать.)
Совместно с точками доступа используются контроллеры серии HP MSM для централизации управления, автоматического согласования настроек точек доступа и обеспечения мобильности пользователей. Архитектура контроллеров обеспечивает использование точек доступа 802.11a/b/g и переход к 802.11n без необходимости установки новых контроллеров за счет передачи авторизованного траффика в обход контроллера. Поддерживаются профили учетных записей на основе ролей и идентификационной информации, а также политики VSC с настройками QoS, аутентификации, шифрования, VLAN. Контроллеры могут использоваться в сетях от 10 точек доступа (MSM-710) до 800 (MSM-760/765) и до 2000 (Mobility Traffic Manager). Поддерживаются внутренние и внешние серверы аутентификации, авторизации и учета (AAA). Контроллеры имеют встроенный брандмауэр с учетом состояний и могут назначать VLAN для каждого пользователя. (Почитать.)
Для упрощения дизайна беспроводных сетей HP используется ПО RF Planner.
Данное ПО имеет все характеристики точек доступа и типовых материалов зданий, что позволяет сделать предварительное планирование беспроводной сети без измерений на месте размещения оборудования.
Беспроводный сканер безопасности HP MSM415 и система HP RF Manager обеспечивают защиту беспроводной сети благодаря функциям IDS/IPS, которые предотвращают угрозы безопасности беспроводных сетей IEEE 802.11a/b/g и 802.11n в режиме 24 x 7. (Почитать.)
MSM точки доступа работают совместно с ПО определения местоположения AeroScout Подробности можно прочитать тут, ключевое слово RTLS.
Для поиска и устранения проблем в WiFi сети рекомендуется использовать отдельные анализаторы спектра.
Условия гарантийной поддержки на беспроводное оборудование HP.
Данные по дизайну беспроводных сетей MSM:
- http://h20000.www2.hp.com/bc/docs/support/SupportManual/c02566499/c02566499.pdf
- http://bizsupport2.austin.hp.com/bc/docs/support/SupportManual/c02682322/c02682322.pdf
Обучение.
Для справки:
Точки доступа:
J9379B |
HP MSM310 Access Point (WW) (для использования внутри помещений, 802.11a/b/g, один радио модуль,2 внешние антенны, скорость 54Мб/сек) |
J9423A |
HP MSM317 Access Device (WW) (для использования внутри помещений- розетка с 5 Ethernet портами, 802.11a/b/g, один радио модуль,2 внутренние антенны, скорость 54Мб/сек) |
J9427B |
HP MSM410 Access Point (WW) (для использования внутри помещений, 802.11a/b/g/n, один радио модуль,3 внутренние антенны, скорость 300Мб/сек) |
J9651A |
HP MSM430 Dual Radio 802.11n AP (WW) (для использования внутри помещений, 802.11a/b/g/n, один радио модуль, 6 внутренних антенн, скорость 600Мб/сек) |
J9591A |
HP MSM460 Dual Radio 802.11n AP (WW) (для использования внутри помещений, 802.11a/b/g/n, два радио модуля,6 внутренних антенн, скорость 900Мб/сек) |
J9622A |
HP MSM466 Dual Radio 802.11n AP (WW) (для использования внутри помещений, 802.11a/b/g/n, два радио модуля,6 внешних антенн, скорость 900Мб/сек) |
J9716A |
HP E-MSM466-R Dual Radio 802.11n AP (WW) (для использования вовне помещений – корпус с подогревом, 802.11a/b/g/n, два радио модуля,6 внешних антенн, скорость 900Мб/сек) |
Внешние антенны:
| Для MSM310 | ||
J8441A |
Направление Omnidirectional, частота 2.4 GHz, усиление 4.4 dBi., назначение Indoor/Outdoor, разъем RP SMA (male) | |
J8444A |
Направление Omnidirectional, частота 2.4 GHz, усиление 7.4 dBi, назначение Outdoor, разъем RP SMA (male) | |
J8997A |
Направление Diversity/Omnidirectional, частота 2.4/5 GHz, усиление 3/4 dBi, назначение Indoor, разъем RP SMA (male) | |
J8999A |
Направление Directional, частота 2.4/5 GHz, усиление 6.9/7.7 dBi, назначение Indoor/Outdoor, разъем RP SMA (male) | |
| Для 466 | ||
J9171A |
Направление Omnidirectional, частота 2.4/5 GHz, усиление 3/4 dBi., назначение Indoor, элементов 3, разъем RP SMA (male) (нужно 2 антенны для одной точки) | |
J9659A |
Направление Omnidirectional, частота 2.4/5 GHz, усиление 2.5/5.9 dBi., назначение Indoor, элементов 6 разъем RP SMA (male) (1 антенна для одной точки) | |
| Для 466-R (нужно 2 антенны для одной точки) | ||
J9169A |
Направление Narrow Beam Sector, частота 2.4/5 GHz, усиление 8/10.7 dBi, назначение Outdoor, элементов 3, разъем Type N (male) | |
J9170A |
Направление Directional, частота 2.4/5 GHz, усиление 10.9/13.5 dBi, назначение Outdoor, элементов 3, разъем Type N (male) | |
J9719A |
Направление Omnidirectional, частота 2.4 GHz, усиление 6 dBi, назначение Outdoor, элементов 3, разъем Type N (male) | |
J9720A |
Направление Omnidirectional, частота 5 GHz, усиление 8 dBi, назначение Outdoor, элементов 3, разъем Type N (male) | |
| Защита от электрических разрядов | ||
J8996A |
HP Antenna Lightning Arrester | |
| Контроллеры | ||
J9328A |
HP MSM710 Access Controller (10 точек доступа, 100 гостевых подключений, L2 | |
J9325A |
HP MSM710 Mobility Controller (10 точек доступа, 100 гостевых подключений, L3 mobility) | |
J9693A |
HP MSM720 Access Controller (WW) (10-40 точек доступа, 250 гостевых подключений ,L2 mobility) | |
J9694A |
HP MSM720 Premium Mobility Cntlr (WW) (10-40 точек доступа, 250 гостевых подключений, L3 mobility, дублирование контроллера) | |
J9421A |
HP MSM760 Access Controller (40-200 точек доступа, 2000 гостевых подключений, L2 mobility) | |
J9420A |
HP MSM760 Mobility Controller (40-200 точек доступа, 2000 гостевых подключений, L3 mobility, виртуальный контроллер до 800 точек доступа) | |
J9370A |

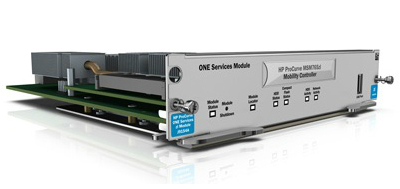

HP MSM765 zl Mobility Controller (40-200 точек доступа, 2000 гостевых подключений, L3 mobility, виртуальный контроллер до 800 точек доступа, выполнен в качестве модуля для коммутаторов 5400 или 8200) | |
Лицензия Mobility может быть заказа отдельно и отличается от Access:
- наличием L3 роуминга
- кешированием данных авторизации пользователей (чтобы они при переключении на другую точку не выполняли заново логин)
- и отказоустойчивости контроллеров (для 710 и 720: два контроллера работают как один, защищая точки от выхода контроллера из строя), (для 760 и 765: 5 контроллеров работают как один, защищая точки от выхода контроллера из строя)
| ПО планирования беспроводной сети | ||
J9400A |
HP RF Planner | |
| Оборудование предотвращения вторжений | ||
J9521A |
HP RF Manager Controller with 50-sensor License | |
J9644A |
HP RF Manager Adv Wireless IPS License | |
J9522A |
HP MSM415 RF Security Sensor | |
Автор: akkay12
