Привет всем!
Не так давно я задался целью обеспечить интернетом жену, отдыхающую все лето с ребенком в деревне. Даже ответственно озаботился покупкой сим-карты для ее любимого айпадика (раньше как-то обходились wi-fi). Каково же было мое разочарование, когда по приезду в деревню я обнаружил почти полное отсутствие сигнала сотовой сети что на планшете, что на мобильных телефонах… Понятно — зря выкинул деньги на симку. Неделя моего пребывания в деревне ознаменовалась лазаньем по чердакам, крышам, просто по участку, уткнувшись в смартфон в надежде увидеть хотя бы GPRS. Все тщетно… Отбыл в Москву, мои остались в этой глухомани отдыхать от радиоволн.
По дороге домой обдумывал план решения проблемы. Необходимость в интернете у жены диктовалась даже не сколько развлекательными целями, сколько возможностью бесплатно переписываться по Viber и регулярно снабжать меня фотками дочурки (надо сказать, писать sms и mms из Тверской области в Москву недешево). Так же давало надежду знание того, что в другой деревне, в паре километров, интернет работал, причем довольно устойчиво и с почти полным индикатором сигнала. Значит где-то рядом с этой деревней есть базовая станция, снабжающая деревню устойчивым 3G сигналом. Судя по всему, складки местности или иные преграды мешают сигналу достигать нашего участка.
Решение придумалось конечно не новое и не оригинальное — и ежу понятно, что нужно вооружаться направленной 3G антенной. Тем более, у меня уже имелся некоторый опыт эксплуатации направленных антенн для ловли 4G в Москве. В голове, где-то на пыльных задворках, лежали воспоминания о курсе антенно-фидерных устройств, который нам целый семестр читали в институте. И благодаря этим знаниям я прекрасно понимал, что собирать такую антенну самостоятельно будет довольно трудозатратно и долго, решил покупать готовую.
Нагуглилось немало сайтов, где продавались разнообразные вариации 3G антенн за вполне себе умеренные деньги. Мне больше всего приглянулась продукция фирмы Антэкс, остановил свой выбор на “Комплекте №3 для 3G USB-модема (14 Дб)”.

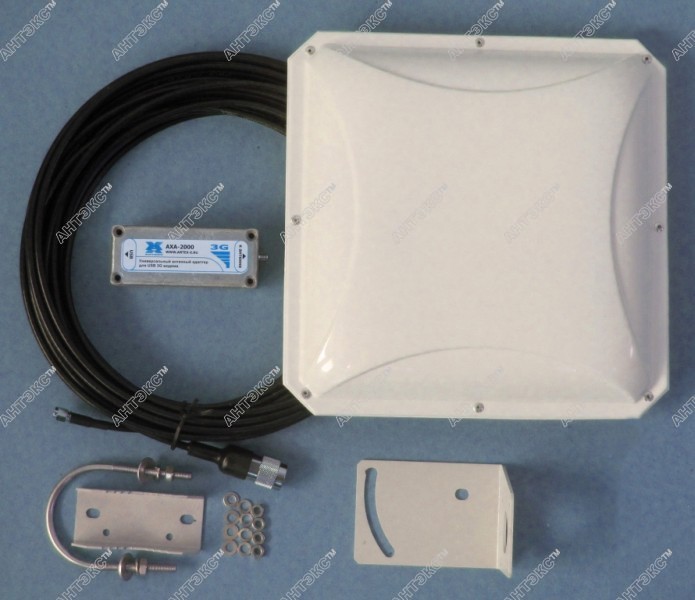

В его составе обнаружилась сама антенна, довольно небольшая по размеру (200x200 мм), 10-метровый радиокабель и весьма забавный металлический саркофаг для модема. Устройство саркофага предельно просто:
Модем изолируется металлическими стенками коробки от посторонних радиоволн, кабель припаян непосредственно к U-образной медной пластинке, находящейся внутри. Сам свисток устанавливается в эту пластину, а под USB-разъем предусмотрена щель на другом конце коробки. Оригинальный адаптер, и я верю, что работал бы он отлично, но мой замечательный Huawei E367, пытаясь уместиться в тесноте коробки, отломал напрочь медную пластинку от контакта. Попытки припаять пластинку обратно не увенчались успехом – надежность крепления была хуже некуда.

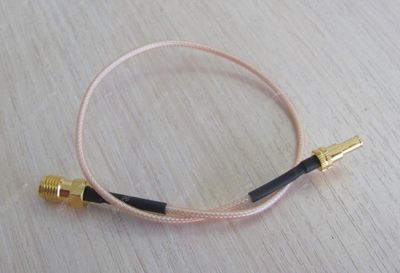

Очень кстати на модеме обнаружился антенный разъем CRC9, который позволил мне обойтись без использования Антэксовского переходника.
Осталось купить соответствующий пигтэйл и можно подключить модем к антенне напрямую!
После сборки антенны нужно было определиться, как ее крепить и куда направлять. В идеале, конечно, нужно было бы ставить на крыше дома мачту и поднимать антенну на предельно возможную высоту, но я не располагал таким количеством времени и необходимыми материалами. Для проверки ее возможностей вполне сгодился чердак, где уже была закреплена антенна для спутникового ТВ, на ее же кроншейн я и закрепил свою 3G антенну. Направил ее приблизительно туда, где находилась соседняя деревня с устойчивым 3G сигналом, подключил модем и начал тестировать.
В итоге уровень сигнала варьировался приблизительно от -98dB до -102dB, но что самое главное, модем был подключен к правильной базовой станции, а не метался от одной к другой благодаря узконаправленному лепестку диаграммы направленности 3g антенны. Не секрет, что у модема встроенная антенна всенаправленная, так что базовые станции в округе постоянно конкурируют по величине сигнала в нашей местности, что можно наблюдать попробовав отключить модем от внешней антенны. Мегафоновская софтина уверенно показывала режим 3G, speedtest намерил около 2 Мбит/c на вход и 100 кБит/c на выход.
Результат вполне оправдал мои ожидания. Я знаю, что можно сделать лучше, в нашей деревне очень высокие деревья и моя антенна смотрит прямиком на крону могучей осины, а перед ней в сектор обзора залезла и довольно густая листва рябины. Сколько там дальше деревьев мешает прямой видимости, я считать даже не стал. Но наверняка, если поднять антенну выше всей этой растительности, результат может быть очень хорошим. Видимо на следующее лето мне светит монтаж мачты, но это уже будет совсем другая история.
PS: К сожалению, нет возможности показать оригинальные фото всей конструкции, статью писал по памяти.
