Технический директор Валерий Студенников попытался решить транспортную проблему лично для себя, а затем превратил личное хобби в интересный стартап.
Представляем вашему вниманию рассказ основателя Electron Bikes о том, как сделать мощный электровелосипед своими руками, почему любителей скорости не устраивают существующие модели байков и до какой скорости может разгонятся обычный с виду велосипед.
Первое знакомство с электробайками
Впервые я увидел электровелосипеды четыре года назад в 2011 году на веловыставке в Москве. Дорогие, неказистые, очень слабые по характеристикам, но чем то они зацепили, появилось желание приобщиться к этому интересному виду транспорта. Изучение рынка на тот момент показало, что купить готовый электробайк с хорошими характеристиками по адекватной цене просто нереально. На рынке представлены либо очень маломощные и низкоскоростные велосипеды с небольшой батареей («слабый» во всех отношениях Китай или дорогая, гламурная, но такая же тихоходная Европа), либо супер-дорогие монстры, чья стоимость у производителя начинается от $10000 (Stealth Electric Bikes, Hi-Power Cycles), у которых тоже есть свои недостатки (неадекватно большой вес из за тяжёлой рамы и тяжёлого мотор-колеса, слабая тяга “на низах” из за применения безредукторных моторов, небольшой запас хода).
Но настойчивое желание получить бесшумный, лёгкий и при этом мощный и резвый электровелосипед никуда не исчезло.
Поэтому пришлось выбрать единственный доступный вариант — собирать байк самому из имеющихся на рынке комплектующих, как это делают многие другие энтузиасты.
Первый блин
Первым «комом» была попытка собрать байк на основе киловаттного мотор-колеса MagicPie со встроенным контроллером, купленного в комплекте с батареей 10 А*ч для установки на багажник. Собрать аппарат удалось, однако, радость от нового велосипеда, разгонявшихся до невиданных 42 км/ч, была недолгой — багажник под весом батареи прожил ровно три дня, сломавшись на разбитых самарских дорогах. Управляемость и развесовка при такой компоновке расположения батареи также не сильно радовали. Тяжело приходилось и заднему колесу, которое и без того прибавило в весе — на скорости в очередной яме можно было легко в очередной раз пробить камеру или даже погнуть задний обод.
Поэтому при следующей доработке батарея с помощью самодельных креплений перекочевала на нижнюю трубу велосипеда. В результате развесовка получилась лучше, но выглядела конструкция страшно и неприлично. Для описания подобных творений очумелых ручек у отечественный байкостроителей появился даже устоявшийся термин — “шахид-дизайн”.
На байке с более правильной развесовкой можно было уже довольно комфортно ездить, но стало понятно, что стандартной батареи 500 Вт*ч (50 В, 10 А*ч) для велосипеда мощности выше среднего хватает ненадолго — на электричестве можно доехать из пункта А в пункт Б, а обратно уже только на педалях. В итоге была куплена большая батарея 1000 Вт*ч (50 В, 20 А*ч), которая в передний треугольник рамы вроде бы влезала, но закрепить её пришлось изолентой ;) Выглядело всё это вот так:
У получившегося монстра из-за ширины батареи даже не вращались педали.
Понятно, что оставлять это так было нельзя.
Нужно было что-то придумать с батареей – изменить её пространственную компоновку, чтобы за неё не задевали педали и разобраться с её креплением, изготовив надёжный батарейный бокс. Для выполнения этой задачи после долгих поисков и отсеивания кандидатов был привлечен Александр Костюк — знакомый по велоклубу «ВелоСамара», который также глубоко проникся идеей электровелосипеда. Имея за плечами многолетний опыт конструирования и постройки различных прототипов всего что только движется, он взялся за задачу построения бокса. Решено было сделать его из листа АМг (сплав алюминия с магнием) толщиной 2.5 мм, соединив алюминиевыми уголками. Окраска бокса — порошковая. Также на велосипед был установлен ваттметр Cycle Analyst, позволяющий измерять кучу показателей, включая расход энергии в Ватт-часах на километр. С таким прибором можно больше не переживать, что батарея неожиданно кончится в самый неподходящий момент — каждый потраченный ампер-час или ватт-час на счету. В итоге получился вот такой байк:
На таком аппарате с ёмкой, удобно и надёжно закреплённой батареей, уже можно было спокойно кататься по городу без опасения, что что-нибудь отвалится в самый неподходящий момент. Да и выглядел велосипед уже поприличнее. Готов был байк аккурат под зиму 2012-2013 и отлично показал себя в зимних условиях, включая езду в и в снегопады и метель и в морозы минус 35 градусов.
Только вперёд!
После успешного завершения постройки первого аппарата, возникла идея продолжить конструировать электробайки совместно с Сашей. У меня было некое “видение” того, что хочется, а у Саши — огромный конструкторский опыт.
Мы решили не останавливаться на достигнутом еще и потому, что на российском рынке на тот момент просто не было электровелосипедов (да и сейчас нет), на которых нам самим хотелось бы ездить. Ниша достаточно мощных (сопоставимых по скорости и динамике со скутером или мотоциклом), и при этом лёгких и адекватных по цене электровелосипедов была совершенно пуста. А маломощные велосипеды меня и Сашу совершенно не интересовали, ведь нам, активным и молодым, хотелось кататься «с ветерком», чтобы байк при этом имел приличный пробег и надёжную конструкцию для езды по суровым российским дорогам и бездорожью.
Решено было создать универсальный электрокомплект, позволяющий превратить любой современный горный велосипед в электро. Горные велосипеды были выбраны в качестве базы не случайно — они очень популярны в России (количественно составляют основной класс велосипедов для взрослых), универсальны (позволяют ездить как во городу, так и по бездорожью) и надёжны. Также немаловажно, что детали и узлы горных велосипедов стандартизованы, что позволяет также стандартизовать электрокомплект.
Предстояло подобрать адекватные комплектующие для байка и решить ещё целый ряд инженерных задач:
- Подобрать мотор, способный выдавать большую мощность и момент, при этом лёгкий
- Собрать компактную и лёгкую батарею достаточной ёмкости, способную держать большие токи
- Укрепить дропауты заднего колеса, чтобы в них не проворачивалась ось высокомоментного двигателя
- Разработать датчики срабатывания для гидравлических тормозов (серийные гидротормоза с датчиками только начинают появляться в продаже и имеют свои недостатки), ведь автоматическое отключение мотора при нажатии тормозов — одно из базовых стандартных требований для электробайков. А механические тормоза уже не подходят по характеристикам для безопасного торможения на тех скоростях, что мы намеревались достичь.
- Продумать решения для питания передней фары и заднего фонаря (с сигналом) от бортового напряжения электровелосипеда, предусмотрев встроенный преобразователь постоянного тока;
- Определиться с подходящими разъёмами (желательно герметичными), велокомпьютерами-ваттметрами, светотехникой и многим другим.
Но самое главное — необходимо было разработать универсальный бокс для батареи и контроллера для быстрого превращения обычного серийного велосипеда в электро. Собранная ранее металлическая коробка на эту роль не подходила, поскольку требовала слишком больших трудозатрат в изготовлении и была заточена по форме и размерам только под конкретную раму.
Итоговое решение должно было быть простым в монтаже, технологичным и дешёвым в изготовлении.
Вот один из первых этапов на этом пути, бокс построенный весной 2013 года:
Вот ещё один из промежуточных этапов:
Что получилось

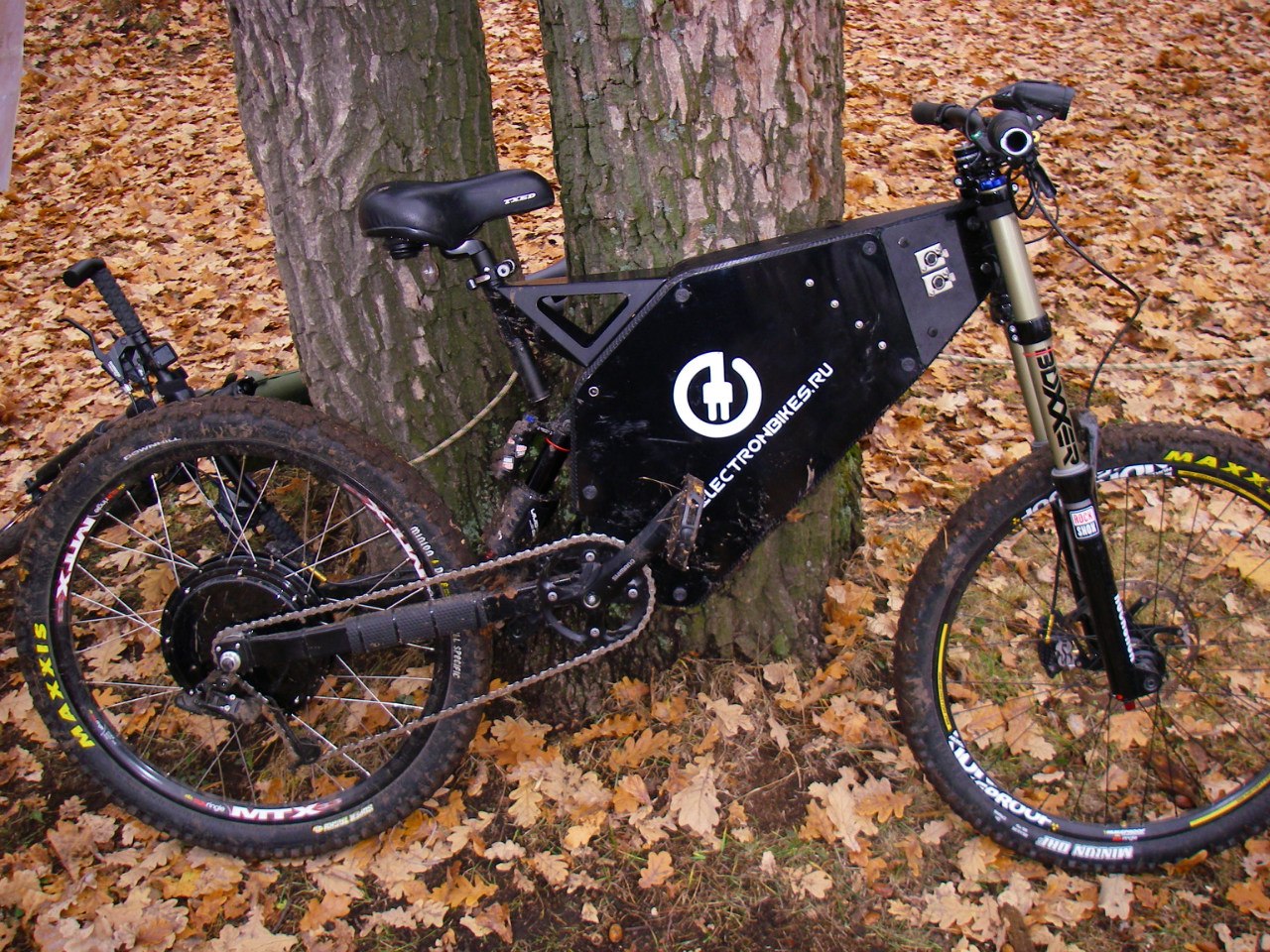

В результате года работы и экспериментов были разработаны по настоящему универсальные и гораздо более эстетичные коробки, электрокомплекты и велосипеды на их базе:
- Характеристики этих аппаратов:
- Скорость — до 63 км/ч
- Мощность — до 2.5 кВт
- Ёмкость батареи — до 1 кВт*ч
- Дальность пробега — 40 км на максимальной скорости (63 км/ч) и до 100 км в режиме «эконом» (30 км/ч)
Вот видео передвижения мощного электровелосипеда в «городских джунглях»:
В условиях пересечённой местности байк тоже не пасует:
Велосипед или мотоцикл?
Байки на базе созданного электрокомплекта получились действительно очень резвые, способные полноценно двигаться в городском потоке на скорости 60 км/ч. По новым правилам, регламентирующим мощность и скорость электробайков, они формально относятся ни к велосипедам (чья мощность на электротяге ограничена 250w и 25 км/ч) и даже ни к мопедам (чья конструктивная скорость не должна превышать 50 км/ч), а к классу мотоциклов. При том что внешний вид этого байка не вызывает особых подозрений — обычный с виду велосипед c коробкой внутри рамы. Да и вес аппарата вес не сильно увеличился, мощный электрокомплект добавляет всего 14 кг к велосипеду, в результате вес готового байка получается в районе 26 кг. Такой аппарат взрослому мужчине вполне по силам поднимать по лестнице, переносить через препятствия.
Так что получился функционально вполне себе мопед, но в велосипедной оболочке. В результате можно пользоваться преимуществом обоих видов транспорта: велосипеду у нас везде “зелёный свет” (пешеходные зоны, переходные переходы, тротуары, подземные переходы, переходные эстакады, парки, тропинки да и просто бездорожье), при этом на дороге доступна скорость и динамика мопеда / скутера (при большей чем у любого скутера или мотоцикла маневренности), что делает мощный электровелосипед в условиях реального трафика самым быстрым наземным городским транспортом.
И хотя мощность наших стандартных электрокомплектов и без того сравнима с мопедом, в качестве спортивного интереса и эксперимента (весьма не дешёвого, как оказалось после подсчёта стоимости всех комплектующих), были собраны тяжёлые и мощные электровелосипеды на базе специализированных пространственных рам от Qulbix:
и украинской «рамы Чоботара»:
Эти 6-10-киловаттные монстры способны развивать скорость уже до 90 км/ч, имея при этом динамику лёгкого мотоцикла. А при открытии полного газа с места привстают “на козла”. Батарея 3 кВт*ч позволяет проехать 120 км на скорости 40 км/ч или 40 км на скорости 90 км/ч, что позволяет использовать такой байк в качестве дальнобойного загородного транспорта и езды “по трассе”.
Что дальше?
Конструкция электрокомплектов и электровелосипедов «Electron Bikes» продолжает постоянно улучшаться. Уже скоро будут готовы к промышленному серийному выпуску две модели велосипеда:
«Стандарт» (на базе обычной велосипедной рамы), мощность 2.2 кВт, ёмкость батареи 1 кВт*ч, скорость до 63 км/ч;
Электрочопперы (без педалей) мощностью 6 кВт, скорость до 85 км/ч, ёмкость двух съёмных батарей до 3 кВт*ч: «Электро-классик»
и «Электро-боббер»
.
Последний также оборудован уникальной параллелограммной вилкой из титана, выпущенной ограниченным тиражом.
Немного об устройстве электровелосипеда
Под конец немного об устройстве и компонентах электровелосипеда, а также о технических сложностях стоящих на пути создателей мощного байка.
“Мозг” же электробайка — контроллер. Контроллер управляет электродвигателем, подавая в нужный момент питание на его обмотки в зависимости от требуемой скорости вращения и мощности. Контроллер также управляет всей всей “логикой” велосипеда: на входе получая сигналы от положении ручки газа, переключателей режимов работы (можно, например, в разных режимах ограничивать скорость, мощность или даже включать задний ход), кнопки круиз-контроля (очень помогает при езде в загородном режиме), сигналы с датчиков тормозов (т.к. нужно выключать питание мотора при нажатии ручки тормоза или даже включать рекуперативное торможение двигателем, если оно поддерживается) и т.п.

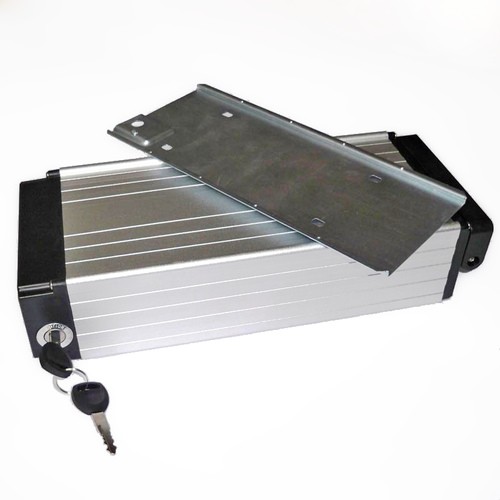

Энергия для питания сердца и электробайка запасается в аккумуляторной батарее. Обычное напряжение батарей электровелосипедов — от 36 В до 48 В. Скоростные аппараты могут комплектоваться высоковольтными батареями (до 100 В).
В настоящее время в подавляющем большинстве электровелосипедов используются литиевые батареи (подробнее об их типах ниже), имеющие наилучшую энергоёмкость. Тяжёлые свинцовые батареи применяются лишь на самых дешёвых аппаратах.
Батарея состоит из отдельных аккумуляторных ячеек, соединённых последовательно / параллельно.

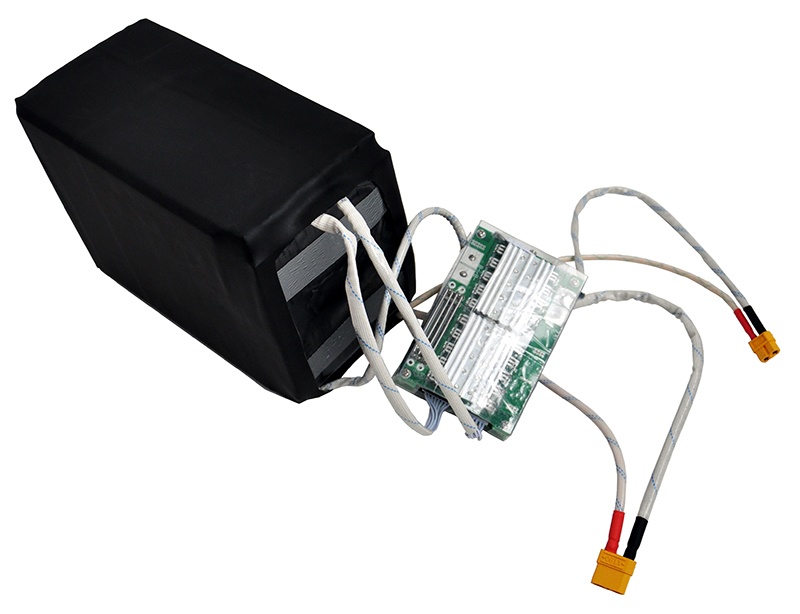

У батареи также есть свой “мозг” — это система управления батареей (Battery Management System или BMS). Защищает батарею от перезаряда, переразряда, превышения допустимого тока, а также балансирует отдельные ячейки батареи, чтобы они разряжались равномерно.
Для отображения всей необходимой информации и точного “подсчёта калорий” необходим ваттметр, позволяющий точно сказать, сколько энергии потрачено и сколько ещё осталось. Специализированный ваттметр сочетает в себе функции велокомпьютера, считая также скорость, расстояние и производные показатели, такие как как энергопотребление на километр пути (Вт*ч / км).
Для питания низковольтных потребителей (фара, задний фонарь, гудок, повторотники) необходимо снижать бортовое напряжение до более низкого (5, 8 или 12 вольт). Для этого используются высокоэффективные преобразователи постоянного тока (DC-DC).
Сложности переходного возраста
Задача создания мощного байка осложняется тем, что вся индустрия комплектующих для электровелосипедов в данное время рассчитана на маломощные аппараты. Класс мощных и скоростных электробайков, стоящих на полпути к мотоциклам, только формируется, поэтому создателям таких аппаратов на каждом шагу приходится что-то придумывать.
Батареи
Серийно выпускаемые батареи для электровелосипедов создаются как правило из элементов, не способных выдерживать большие токи. C-rating (отношение тока, которая способна выдавать батарея к ёмкости батареи, выраженной в ампер-часах) серийных батарей, составленных как правило из литий-ионных ячеек, составляет не более 1, в то время как под мощные велосипеды, которые мы создаём, требуются батареи с C-рейтингом минимум 2.5. То есть, например, при ёмкости 20 А*ч способные длительно выдавать ток 50 A. Что при 50 вольтовой батарее позволило бы выдавать мощность 2.5 кВт — интересующий нас минимум. В результате батареи приходится паять (а сейчас уже сваривать с помощью точечной сварки) самостоятельно из подходящих для этого элементов. Поиск и подбор подходящих по характеристикам элементов, их тестирование и отбраковка — также отдельная задача. Сейчас мы используем призматические элементы LiFePO4 и LiNiCo, позволяющие создать энергоёмкие и компактные батареи.
- LiFePO4 (литий-железо-фосфатные). Могут эксплуатироваться на морозе до -30 градусов, доступен быстрый заряд за 45 мин, имеют самое большое число циклов заряда-разряда (1500-2000), позволяют отдавать большую мощность, пожаробезопасны, не горючи. Однако, имеют вдвое более низкую удельную ёмкость, чем у литий-ионных аккумуляторов (т.е. в 2 раза выше вес при той же ёмкости), относительно дороги (но удельная цена эксплуатации самая низкая из за большого числа циклов).
- Используются нами в качестве основного решения в комплектах для велосипедов-хардтейлов, однако из за своих габаритов не подходят для установки в передний треугольник рамы велосипедов-двухповесов, где очень мало свободного места.
- Li-Ion (литий-ионные). Классические литиевые батареи, используемые в основном для питания электроники. Они наиболее легкие и ёмкие, наиболее дешёвые, имеют максимальную на сегодняшний день удельную емкость (Вт*ч/кг). Однако, имеют узкий температурный диапазон эксплуатации (от 0 до +40 градусов Цельсия), небольшое число циклов заряда-разряда (300-400), не позволяют отдавать большие токи. Эти батареи наиболее часто используются в маломощных электровелосипедах, но для мощных аппаратов они малопригодны из за низкого C-rating.
- LiPo (литий-полимерные). Высокая энергоёмкость, почти такая же, как у элементов Li-Ion. Допускают высокие разрядные токи, высокий C-rating. Однако, как и Li-Ion имеют меньшее число циклов заряда-разряда (300-700) и узкий температурный диапазон: при эксплуатации ниже 0 выходят из строя, а на жаре, от короткого замыкания или механических повреждений могут воспламениться. Из за своей высокой пожароопасности на электровелосипедах применяются только бесстрашными энтузиастами.
- LiNiCo / LiNiCoMnO2 (литий-никель-кобальт). Имея преимущества LiPo (высокую энергоёмкость и способность выдавать большие токи), лишены их недостатков: имеют более широкий температурный диапазон, и, главное пожаробезопасны. В результате своей компактности используются нами в электрокомплектах, предназначенных для установки на велосипеды-двухподвесы.
Моторы
Но самую большую проблему в задаче создания мощного и лёгкого электровелосипеда представляют из себя моторы.
Серийные моторы либо слишком маломощные, либо тяжёлые, либо имеют низкий КПД, либо перегреваются либо всё вместе с сразу ;)
Моторы, применяемые для электровелосипедов можно разделить на три класса, у каждого из которых есть свои недостатки применительно к мощным электробайкам.
Усилие магнитного поля передается сразу на колесо, потому и зовутся direct drive (прямой привод).
Неприхотливы, надёжны, так как в них нет никаких изнашивающихся элементов, кроме подшипников. Допускают использование в качестве электрического тормоза для рекуперативного торможения. Но имеют два больших недостатка.
Первый — большой вес. Например, мотор номинированный на 2.5 kW будет весить в среднем от 7 кг, а мотор на 6 kW целых 12 кг. Это сильно сказывается на весе готового велосипеда. Кроме того, размещение тяжёлого мотора в заднем колесе смещает назад центр тяжести (велосипед становится неудобно носить, совершать на нём трюки / прыгать), а также увеличивает “неподрессоренную массу” колеса, что в худшую сторону сказывается на его живучести, повышая требования к прочности обода, толщине спиц. В связи с этим мотор-колёса с тяжёлыми мотор-колёсами часто спицуются в мото-обод, т.к. подобрать велосипедные обода нужной прочности сложно.
Второй недостаток — низкий КПД при езде на низких оборотах. Например, при езде в горку, по грязи, песку или бездорожью, где разогнаться не получается, такой мотор будет сильно перегреваться. Например, при езде в горку 20% сферический мотор direct drive на 6 кВт будет работать примерно на 20% своего КПД, а 80% будет уходить в тепло. В таком режиме мощный мотор-колесо может перегреться и сгореть за пару минут, если его вовремя не отключить (обычно реализуют автоматическое отключение мотора по сигналу с термодатчика). Что неудивительно: при слабом теплоотводе в замкнутом пространстве мотора и работе в режиме низкого КПД обмотки нагреваются со скоростью мощного электрического чайника (4.8 кВт в нагрев в нашем примере с 6 кВт мотором). Впрочем, чтобы “чайник” нагревался медленнее, в него можно «налить воды» — отдельные энтузиасты решают проблему с помощью водяного охлаждения.
Содержат встроенный планетарный редуктор, обычно имеющий передаточное число 5:1. Имеют меньший вес при той же мощности, больший КПД “на низах” по сравнению с безредукторными моторами. Однако, механически менее надёжны (больше движущихся механический частей) и не поддерживают рекуперативное торможение. Но, главное, серийно не выпускаются для мощностей больше 1000 Вт.
Миддрайвы, как следует из их названия — это внешний привод с высокооборотистым электромотором, устанавливаемый как правило в районе кареточного узла, передающий усилие через систему цепей, шестерен или ремней. Позволяют добиться наилучшего соотношения мощность-вес (чем выше обороты электромотора, тем более лёгким его можно сделать при той же мощности). Например, авиамодельные двигатели при мощности 6 кВт могут весить лишь чуть более килограмма:
Для сравнения, мотор-колёса direct-drive той же номинальной мощности (Cromotor, Crystalite, Quanshun) весят 12 (!) кг. Также расположение мотора ближе к центральной части велосипеда даёт более правильную развесовку, позволяя использовать такие велосипеды в том числе для прыжков и трюков. Могут работать в оптимальных режимах даже на крутых склонах и глубокой грязи.
Однако, мощность серийных центральных моторов для электровелосипедов обычно ограничивается 500 Вт. Наиболее мощное решение, доступное на данный момент — набор от Cyclone на 1500 Вт:
Более мощные решения на базе центральных моторов собираются энтузиастами самостоятельно, серийных готовых предложений нет. При у создателей таких мощных байков этом возникает ряд технических задач.
Редукция. Для высокооборотисных моторов для снижения оборотов (с нескольких тысяч до 500-700) необходимо применять редуктор (готовых специализированных редукторов нет, каждый изобретает сам) либо цепную / ременную передачу с высоким передаточным отношением (изготавливая самостоятельно звёзды нужного диаметра).
UPD: Впрочем, решения начинают появляться.
Передача. Для высокомощных двигателей стандартная цепь от многоскоростных горных велосипедов не подходит — она попросту порвётся или будет изнашиваться очень быстро. Необходимо использовать широкую прочную цепь для односкоростных велосипедов BMX, цепь от мопеда или минибайка или высокопрочный ремень. А это часто ведёт к необходимости изготовления нестандартных шестерёнок, втулок и обгонной муфты.
Охлаждение. Компактные высокооборотистые моторы (часто качестве миддрайвов применяют авиамодельные двигатели, рассчитанные на эксплуатации в условиях очень интенсивного обдува воздухом), при использовании на электровелосипедах требуют отдельного подхода к охлаждению: принудительного обдува, установки радиатора, обработки обмоток теплопроводным составом для лучшего отвода тепла и т.п.
Переключение скоростей. Если для передачи таки используется велосипедная цепь и стандартная велосипедная кассета для переключении передач, то при переключении под высокой нагрузкой кассета очень быстро придёт в негодность. Не сильно спасают положение и планетарные втулки, лишь некоторые из которых способны переключаться под нагрузкой. Более живучий вариант — вариаторные втулки NuVinchi, позволяющие плавно менять передаточное соотношение. Другая проблема — в городском цикле постоянное ручное переключение скоростей неудобно, нужно следить не только за ручкой газа, но и за ручкой переключения передач, что снижает простоту и удобство управления электровелосипедом. Выходом здесь могут являться автоматические планетарные / вариаторные втулки, появившиеся в последнее время. Тем не менее в мощных (от 2 кВт) велосипедах с центральным мотором от переключения передач часто отказываются, что упрощает конструкцию и управление, благо выскокооборотистый синхронный двигатель с редукцией позволяет выдавать высокий момент на любой скорости.
А ещё восокооборотистые двигатели, редукторы и цепные передачи шумят.
Тем не менее, благодаря своим преимуществам, центральные моторы имеют огромный потенциал и всё чаще будут использоваться в мощных электровелосипедах по мере появления готовых узлов и решений. Пока, тем не менее, мощные миддрайвы остаются уделом отдельных энтузиастов или фирм, создающих индивидуальные решения под себя.
Вело-компоненты
Велосипедные компоненты для заряженного байка также испытывают повышенные нагрузки и требуют внимательного подбора.
Фактически специализированных тормозов для мощных электровелосипедов не существует или они только начинают появляться. Поэтому используются либо обычные тормоза, с трудом справляющиеся с нагрузкой и быстро изнашивающиеся, либо наиболее мощные тормоза для вело-даунхилла, которые очень дороги. Также можно использовать тормоза от минибайка, самостоятельно приспосабливая их к велосипедным стандартам (изготавливая переходники для крепления тормозной машинки, тормозного диска или даже сам тормозной диск).
* * *
Таким образом, класс мощных электровелосипедов требует особого внимания к компонентам, многие из которых слишком дороги или требуют доработки. Специализированных компонентов для байков, стоящих посередине между велосипедом, мопедом и мотоциклом либо не существует, либо они только начинают производится. Это создаёт определённые сложности, но также и простор для творчества.
Транспорт или развлечение?
Тем не менее, мы верим, что мощный электровелосипед — персональный транспорт будущего, который будет набирать популярность. Обладая всеми практическими достоинствами и скоростью скутера он более универсальный и проходимый, маневренный, бесшумный, экологичный, дешёвый в эксплуатации. Электровелосипед можно хранить дома, для него не нужен гараж или охраняемая стоянка, как для мотоцикла или скутера, который опасно оставлять на ночь на улице.

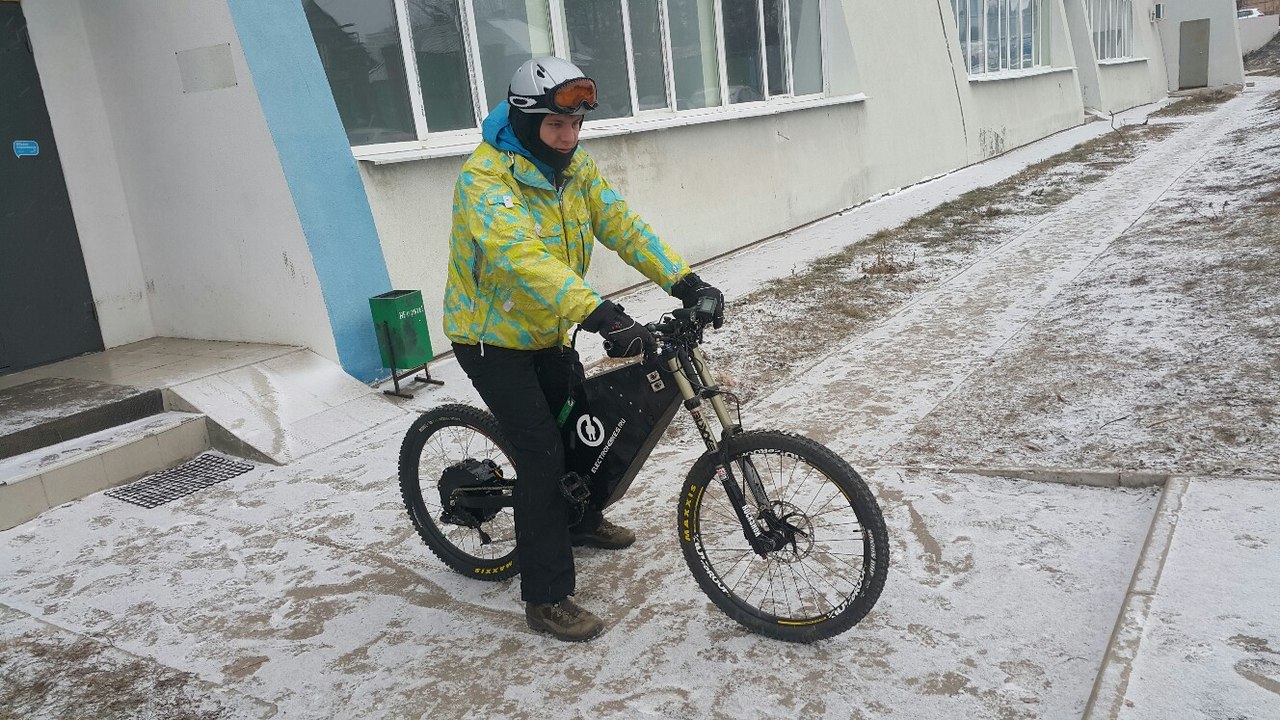

Однако это не только практичный транспорт, это ещё и прекрасный отдых: катание на скоростном бесшумном байке по пересечённой местности, в режиме “эндуро” — нескончаемый источник адреналина. Также, в отличие от скутера или мотоцикла, который зимой становится в гараж, на электробайке можно безопасно кататься зимой — доступен большой выбор зимних шипованных велосипедных покрышек. Зимний электробайк — непередаваемые ощущения и совершенно новое развлечение, которое, я уверен, получит со временем заслуженную популярность.
PS: фото, байков и производственного процесса, не вошедшие в статью, можно посмотреть тут и тут.
Надеемся, что приведенная история не только вдохновит читателей обзавестись электровелосипедом, но и придаст уверенности в том, что создать собственный материальный продукт в свободное время – совершенно реально.
Автор: despair
