Реалии стран где живёт большинство таковы, что держать сервера с важной информацией за пределами страны ведения бизнеса стало хорошим тоном, позволяющим сохранить свои нервы и данные.
Первый вопрос, который возникает при переезде в облако после шифрования данных, а может и перед ним, это гарантия того, что доступ к данным с учетной записью пользователя осуществляется именно пользователем, а не кем-то еще. И если неплохой способ шифрования данных, размещенных в частном облаке, рассмотрен в статье моего коллеги, то с аутентификацией все сложнее.
Некоторые компании для контроля доступа к данным в облаке устанавливают туннели между облаком и офисом, запрещают удаленный доступ https://habrahabr.ru/company/pc-administrator/blog/320016/. На наш взгляд — это не совсем оптимальное решение, во-первых, теряется часть преимуществ облачного решения, а во-вторых есть проблемы с производительностью, отмеченные в статье.
Решение с использованием терминального сервера и Remote Desktop Gateway (RDG) более гибкое, можно настроить высокий уровень безопасности, как описал мой коллега https://habrahabr.ru/post/134860/ (статья 2011 года, но сам принцип до сих пор актуален). Данный способ позволяет предотвратить передачу данных из облака, но накладывает ограничения на работу пользователя и не полностью решает проблему аутентификации, скорее это DLP решение.
Возможно лучшим способом гарантировать, что под учетной записью пользователя не работает злоумышленник, является двухфакторная аутентификация. В статьях моего коллеги https://habrahabr.ru/post/271259/ https://habrahabr.ru/post/271113/ описывается настройка MFA от Microsoft и Google для клиентского VPN. Способ хороший, но, во-первых, он требует наличия CISCO ASA, что не всегда легко реализуемо, особенно в бюджетных облаках, а во-вторых, работа через VPN неудобна. Работа с терминальной сессией через RDG значительно комфортнее, да и SSL протокол шифрования выглядит более универсальным и надежным, чем VPN от CISCO.
Решений с двухфакторной аутентификацией на самом терминальном сервере много, вот пример настройки бесплатного решения — http://servilon.ru/dvuhfaktornaya-autentifikaciya-otp/. Это решение, к сожалению, не работает через RDG.
Преимущества Microsoft Azure Multi-Factor Authentication Server (MFAS) описаны в вышеупомянутой статье, поэтому приводить повторно я их не буду, а начнём сразу с настроек.
Чтобы не увеличивать объём данной статьи, опустим первоначальную установку и настройку RDG сервера, который авторизует пользователей по логину и паролю.
Для ясности приведем схему аутентификации RDG запроса при использовании Azure MFA. На сервере RDG запущенна роль Network Policy Server (NPS), позволяющая перенаправлять Radius запросы. Сервер MFA будет развернут в отдельной виртуальной машине во внутренней структуре предприятия.
RDG сервер запрашивает подтверждение авторизации у сервера MFA. MFA в зависимости от выбранного способа аутентификации звонит, отправляет смс или посылает запрос в мобильное приложение. Пользователь подтверждает или отклоняет запрос на предоставление доступа. MFA возвращает результат второго фактора аутентификации на RDG сервер.
Установка и настройка Azure Multi-Factor Authentication Server
Создание поставщика аутентификации в портале Microsoft Azure
Заходим в Microsoft Azure (учетная запись должна иметь подписку или установлена триальная версия) и находим Multi-Factor Authentication (MFA).
На данный момент управление MFA не добавлено в новую версия портала Azure, поэтому откроется старая версия портала.
Для создания нового поставщика многофакторной проверки подлинности необходимо слева внизу нажать «СОЗДАТЬ → Службы приложений → Active directory → Поставщик многофакторной проверки подлинности → Быстрое создание». Указать имя и модель использования.
От модели использования зависит как будет начисляться оплата, либо по количеству пользователей, либо по количеству аутентификаций.
После создания MFA отобразится в списке. Далее переходим к управлению, нажав соответствующую кнопку.

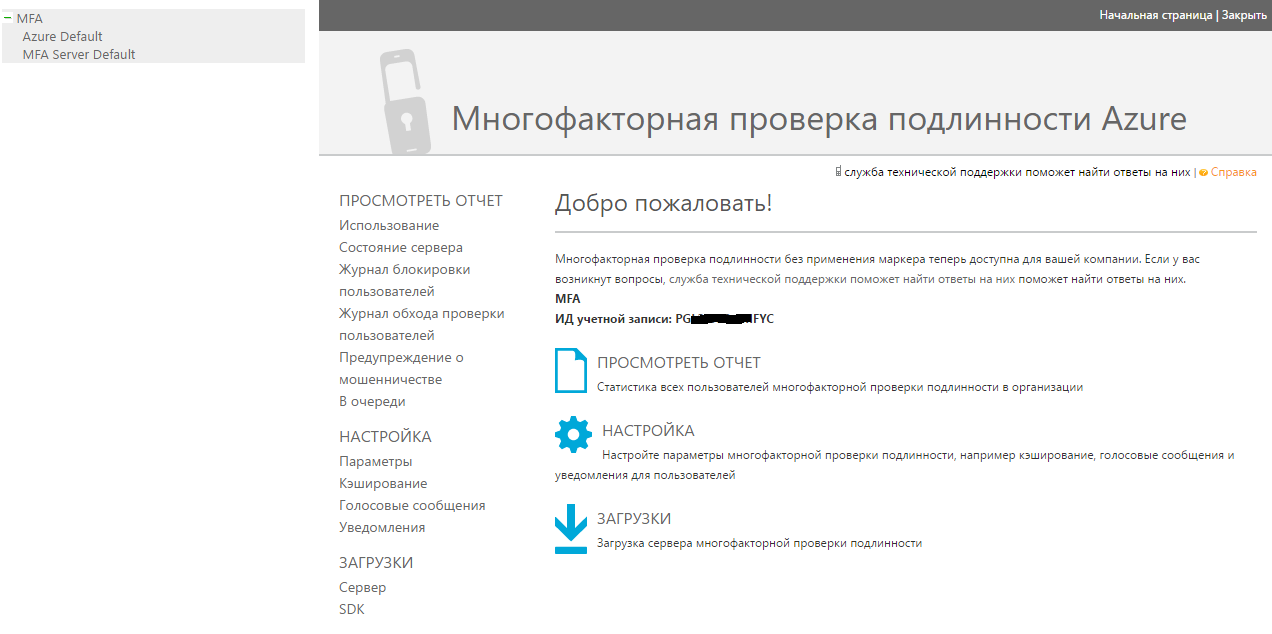

Переходим в загрузки и скачиваем MFA сервер
Развертывание MFA сервера
Устанавливать MFA сервер необходимо на виртуальную машину отличную от RDG сервера. Поддерживаются ОС старше Windows Server 2008 или Windows 7. Для работы необходим Microsoft .NET Framework 4.0.
Должны быть доступны адреса по 443 порту:
Устанавливаем MFA сервер, при установке отказываемся от мастера настроек.
При первом запуске необходимо ввести данные от учетной записи, которые надо сгенерировать на странице загрузки сервера.
Далее добавляем пользователей. Для этого переходим в раздел Users и нажимаем на Import from Active Directory, выбираем пользователей для импорта.
При необходимости можно настроить автоматическое добавление новых пользователей из АД:
«Directory Integration → Synchronization → Add», а т.ж. добавить каталог, который будет автоматически синхронизироваться по указанному интервалу времени.
Проведем тест работоспособности MFA сервера. Переходим в раздел Users. Для своей учетной записи указываем номер телефона (если еще не задан) и выбираем способ аутентификации «Звонок телефона». Нажимаем кнопку Test и вводим логин, пароль. На телефон должен прийти вызов. Отвечаем на него и нажимаем #.
Настройка MFA сервера на работу с Radius запросами
Переходим в раздел Radius Authentication и ставим галочку «Enable RADIUS Authentication».
Добавляем нового клиента, указывая IP адрес NPS сервера и общий секретный ключ. Если аутентификация должна проводиться для всех пользователей, ставим соответствующую галочку (в данном случае все пользователи должны быть добавлены на MFA сервер).
Так же необходимо убедиться, что указанные для соединения порты соответствуют портам, указанным на NPS сервере и их не блокирует брандмауэр.
Переходим на вкладку Target и добавляем Radius сервер.
Примечание: Если в сети нет центрального NPS сервера, IP адреса Radius клиента и сервера будут одинаковыми.
Настройка RDG и NPS сервера на работу совместно с MFA
Шлюз удаленных рабочих столов необходимо настроить на отправку Radius запросов на сервер MFA. Для этого открываем свойства шлюза и переходим на вкладку «RDG CAP Store», выбираем «NPS работает на центральном сервере» и указываем адрес MFA сервера и общий секретный ключ.
Далее производим настройку NPS сервера. Разворачиваем раздел «Клиенты и серверы Radius → Удаленные группы серверов Radius». Открываем свойства группы «TS gateway server group» (группа создаётся при настройке RDG) и добавляем наш MFA сервер.
При добавлении, на вкладке «Load Balancing» увеличиваем лимиты времени ожидания сервера. Выставляем «Число секунд без ответа, после которого запрос считается отброшенным» и «Число секунд между запросами, после которого сервер считается недоступным» в диапазоне 30—60 секунд.
На вкладке «Authentication/Accounting» проверяем правильность указанных портов и задаем общий секретный ключ.
Теперь перейдем в раздел «Клиенты и серверы Radius → Клиенты Radius» и добавим MFA сервер, указав «Friendly name», адрес и общий секрет.
Переходим в раздел «Политики → Политики запросов на подключение». В данном разделе должна быть политика, созданная при настройке RDG. Эта политика направляет запросы Radius на MFA сервер.
Дублируем политику и заходим в ее свойства. Добавляем условие сопоставляющее «Client Friendly Name» c «Friendly name», заданным в предыдущем шаге.
На вкладке «Settings» меняем поставщика услуг аутентификации на локальный сервер.
Данная политика будет гарантировать то, что при получении Radius запроса от MFA сервера, запрос будет обработан локально, что избавит от зацикливания запросов.
Проверяем что данная политика размещена над исходной.
На данном этапе связка RDG и MFA находится в рабочем состоянии. Следующие шаги необходимы тем, кому требуется иметь возможность использовать аутентификацию с помощью мобильного приложения или предоставить пользователям доступ к некоторым настройкам многофакторной авторизации через пользовательский портал.
Установка SDK, веб-службы мобильного приложения и пользовательского портала
Подключение к данным компонентам производиться по HTTPS протоколу. Поэтому, на сервера где они будут развернуты, необходимо установить SSL сертификат.
Пользовательский портал и веб-служба мобильного приложения используют пакет SDK для связи с сервером MFA.
Установка SDK
SDK устанавливается на сервер MFA и требует наличия IIS, ASP.NET, Basic Authentication, которые необходимо предварительно установить, используя Server Manager.
Для установки SDK переходим в раздел Web Service SDK в Multi-Factor Authentication Server и нажимаем кнопку установить, следуем мастеру установки.
Установка веб-службы мобильного приложения
Данная служба необходима для взаимодействия мобильного приложения с сервером MFA. Для корректной работы службы, компьютер, на который она будет установлена, должен иметь выход в интернет и открыт 443 порт для подключения из интернета.
Файл установки службы находиться в папке C:Program FilesAzure Multi-Factor Authentication на компьютере с установленным MFA. Запускаем установщик и следуем мастеру установки. Для удобства пользователей можно заменить имя виртуального каталога «MultiFactorAuthMobileAppWebService» на более короткое.

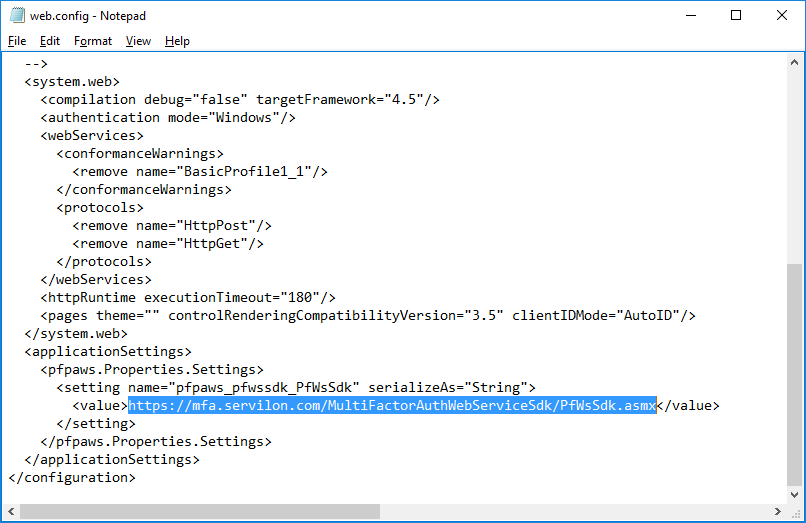

После установки заходим в папку C:inetpubwwwrootMultiFactorAuthMobileAppWebService и изменяем файл web.config. В данном файле необходимо задать ключи WEB_SERVICE_SDK_AUTHENTICATION_USERNAME и WEB_SERVICE_SDK_AUTHENTICATION_PASSWORD, отвечающие за учетную запись, входящую в группу безопасности PhoneFactor Admins. Эта учетная запись будет использоваться для подключения к SDK.
В этом же файле необходимо указать URL адрес по которому доступен SDK.
Примечание: Соединение с SDK производиться по SSL протоколу, поэтому необходимо ссылаться на SDK по имени сервера (указанному в SSL сертификате), а не по IP адресу. Если обращение осуществляется по локальному имени, нужно добавить в hosts файл соответствующую запись, чтобы использовать SSL сертификат.
Добавляем URL, по которому доступна веб-служба мобильного приложения, в приложение Multi-Factor Authentication Server в раздел Mobile App. Это необходимо для правильной генерации QR кода в пользовательском портале для подключения мобильных приложений.
Также в этом разделе можно установить галочку «Enable OATH tokens», что позволить использовать мобильное приложения как Software token, для генерации одноразовых паролей на основании времени.
Установка пользовательского портала
Для установки требуется IIS, ASP.NET и роль совместимости мета базы IIS 6 (для IIS 7 или более поздней версии).
Если портал устанавливается на сервере MFA, достаточно в Multi-Factor Authentication Server перейти в раздел User Portal, нажать кнопку установить и следовать мастеру установки. Если компьютер присоединен к домену, то при установке будет создан пользователь, входящий в группу безопасности PhoneFactor Admins. Этот пользователь необходим для защищённого соединения с SDK.
При установке на отдельный сервер, необходимо скопировать файл установки с сервера MFA (файл установки располагается в папке C:Program FilesMulti-Factor Authentication Server). Произвести установку и отредактировать файл web.config в расположение C:inetpubwwwrootMultiFactorAuth. В данном файле необходимо изменить ключ USE_WEB_SERVICE_SDK со значения false на true. Указать данные учетной записи, входящей в группу PhoneFactor Admins в ключах WEB_SERVICE_SDK_AUTHENTICATION_USERNAME и WEB_SERVICE_SDK_AUTHENTICATION_PASSWORD. И указать URL адрес SDK службы, не забывая при необходимости поправить hosts файл, чтобы работал SSL протокол.
Добавляем URL, по которому доступен пользовательский портал в приложение Multi-Factor Authentication Server в раздел User Portal.
Демонстрация работы Azure MFA для аутентификации RDG подключений
Рассматривать работу MFA будем со стороны пользователя. В нашем случае вторым фактором аутентификации будет мобильное приложение, так как сотовая сеть имеет ряд уязвимостей, позволяющих при должной подготовке перехватывать звонки и SMS.
Первым делом, пользователю понадобиться зайти на пользовательский портал и указать свой номер телефона (если не указан в AD) и привязать к аккаунту мобильное приложение. Заходим на портал под своей учетной записью и вводим ответы на секретные вопросы (они нам понадобятся в случае восстановления доступа к аккаунту).
Далее выбираем метод аутентификации, в нашем случае мобильное приложение и нажимаем кнопку «Создать код активации». Будет сгенерирован QR код, который надо отсканировать в мобильном приложении.
Так как при импортировании пользователей на MFA сервер была выставлена аутентификация с помощью PIN кода, нам будет предложено создать его. Вводим желаемый PIN код и нажимаем «Проверить мою подлинность». В мобильном приложении необходимо подтвердить появившийся запрос. После данных действий мы имеем привязанное к аккаунту приложение и полноценный доступ к порталу для изменения личных настроек.
Примечание: Список настроек, которые может менять пользователь через портал, задаётся администратором в приложении Multi-Factor Authentication Server.
Далее рассмотрим подключение через RDG.
Создаем RDP подключение, указываем наш шлюз и подключаемся.
Вводим данные учетной записи для авторизации на RDG сервере.
Подтверждаем запрос в мобильном приложении
Вводим данные учетной записи для авторизации на подключаемой машине и ожидаем подключения.
Примечание: Если телефон оснащен датчиком отпечатка пальца, приложение Authenticator предложит связать PIN код с отпечатком пальца, чтобы в последующем подтверждать аутентификацию простым прикосновением к телефону.
Способы аутентификации, которые предлагает Azure MFA:
Звонок телефона:
- нажатие #
- ввод PIN кода и нажатие #
SMS – можно использовать OTP или OTP + PIN:
- One-Way – полученный код необходимо ввести в дополнительное поле при авторизации
- Two-Way – полученный код необходимо отправить обратно SMS сообщением
Мобильное приложение:
- Простое подтверждение
- Для подтверждения необходимо ввести PIN код
OATH token – при авторизации необходимо будет ввести в дополнительное поле код с экрана токена. В качестве токена можно использовать мобильное приложение.
Способы SMS One-Way и OATH token не являются универсальными, так как требуют дополнительного поля для ввода кода при авторизации.
В заключении расскажем о функции MFA, позволяющей отслеживать и защищаться от злоумышленников, пытающихся получить доступ, не имея второго фактора аутентификации.
На портале Azure в панели управления MFA можно включить возможность, позволяющую пользователям отмечать пришедший запрос на аутентификацию как мошеннический. Также возможна автоматическая блокировка пользователя при получении данного сообщения и отправка email уведомления службе поддержки.
После включения данной функции, пользователям, запретившим запрос на аутентификацию, будет показано сообщение с предложением оповестить службу поддержки о нелегитимной попытке входа.
В панели управления Azure MFA есть отчет отображающий уведомления о мошенничестве:
Если необходимо узнать IP адрес, с которого была инициализирована RDP сессия, можно посмотреть логи RDG сервера в Event Viewer. Если второй фактор аутентификации не был пройден, событие будет иметь статус Error, а в описании будет указан IP адрес, с которого устанавливалось RDP соединение.
Ссылки по статье:
→ Remote Desktop Gateway and Azure Multi-Factor Authentication Server using RADIUS
→ User Portal
→ Mobile App Web Service
