Уважаемый читатель! Сегодня ты скорее всего не увидишь красивых картинок, но за то прочитаешь статью, которая возможно, сподвигнет тебя на те начинания, которые ты хотел сделать, но не решался.
Кто я?
Так уж случилось, что родился я не зрячим ну или по простому слепым. Хотя на самом деле мне очень повезло, и я могу различать свет, темноту и крупные очертания.
Ну вот так я рос, а внутри постоянно сидела тяга к технике и радиоэлектронике. Почему-то было очень интересно разбирать электронные игрушки, смотреть, что там внутри, а потом... С грустью вспоминать как эта классная машинка ездила по дому, а электронная собака прикольно лаяла и махала своим маленьким хвостиком. Причём мне всегда хотелось после того, как я что-то разобрал собрать это обратно, но это получалось очень редко! Такая любовь к разборке игрушек побудила меня научиться пользоваться отвёрткой, плоскогубцами и молотком. Где-то лет в 7 я из различных досточек и брусочков собрал не плохой такой кораблик, но по крайней мере мне так показалось! Он даже держался на воде, а на него можно было ещё что-то положить. но в дальнейшем, так сложились обстоятельства, что в период обучения в школе у нас не было никакого кружка не по технике, ни по радиоэлектронике, поэтому развивать мои хотелки особо не получалось.
В 9 лет я смастерил свой первый удлинитель с кнопкой. Он состоял из четырёх двойных розеток и выключателя, накручено это всё было на не большую досточку. К сожалению, фотографий всех этих поделок у меня не сохранилось.
Первые шаги на пути к умному дому
Когда у меня появился интернет, то я стал читать всякие технические статьи и форумы, но надо сказать, что в начале нулевых это были зачатки того, что есть сейчас! так вот изучая очередную статью я наткнулся на тему «Умный дом» - и вот тогда понеслось. Статья была посвящена выключателю света «Сапфир», который управлялся с любого пульта ДУ. Пульт нужно было направить на выключатель, зажать и подержать любую кнопку в течении трёх секунд, раздавался звуковой сигнал и свет включался. Если же зажать и подержать любую кнопку более пяти секунд, то свет начинал изменять яркость. Здесь хочу сказать, что несмотря на то, что я практически не вижу и могу без проблем перемещаться в темноте, я пользуюсь светом и световыми сценариями, так как свет даёт нужную атмосферу и ты сам себя чувствуешь при свете более уверенно! Так вот, такое дистанционное управление мне очень понравилось, и я начал погружаться в тему «Умных домов» дальше. На тот момент в интернете мне удалось найти только два типа «Умных домов», которые были бы доступны для заказа и хоть как-то имелась возможность найти на них документацию. Первая система была построена на KNX и имела какую-то цену, которой в интернете не было. Да и вообще, информации о KNX и сейчас не так-то и много. Данная система только красочно подавалась в видеороликах, но где её купить никто не рассказывал. Также была вторая система, которая имела достаточно хорошую документацию, но не очень рекламировалась из-за своей не совершенности! Наверное, опытный пользователь уже догадался, что я говорю про x10.
Развитие и познание!

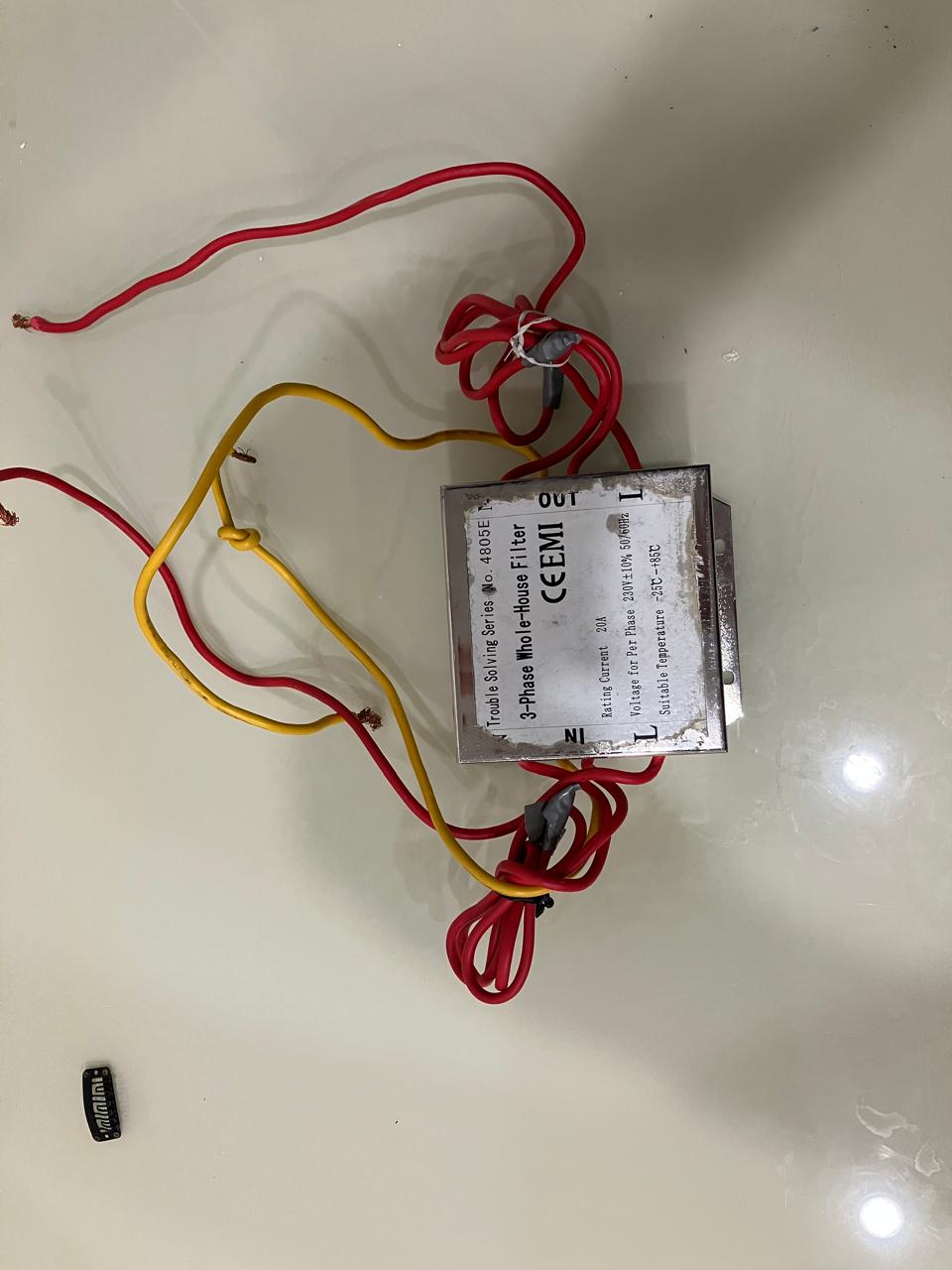

После того, как я нашёл поставщика в своём городе началась моя эпоха познания «Умного дома». я закупал модули десятками и практически покрыл управление светом и розетками всю однокомнатную квартиру. Когда места в однокомнатной стало маловато, то я купил площадь по больше, где сделал не плохой ремонт. Этот дом имел больше квартир и вот тогда я ощутил всю «прелесть» протокола x10! Напротив меня жила какая-то пожилая дама, которая каждый день приходила домой вечером в 18 часов и включала какой-то прибор, который глушил мою сеть на половину, то свет отказывался включаться, то розетка не выключалась, когда это было нужно. На форумах советовали ставить всякие фильтры, которые я, конечно, купил и которые, конечно, не помогли.

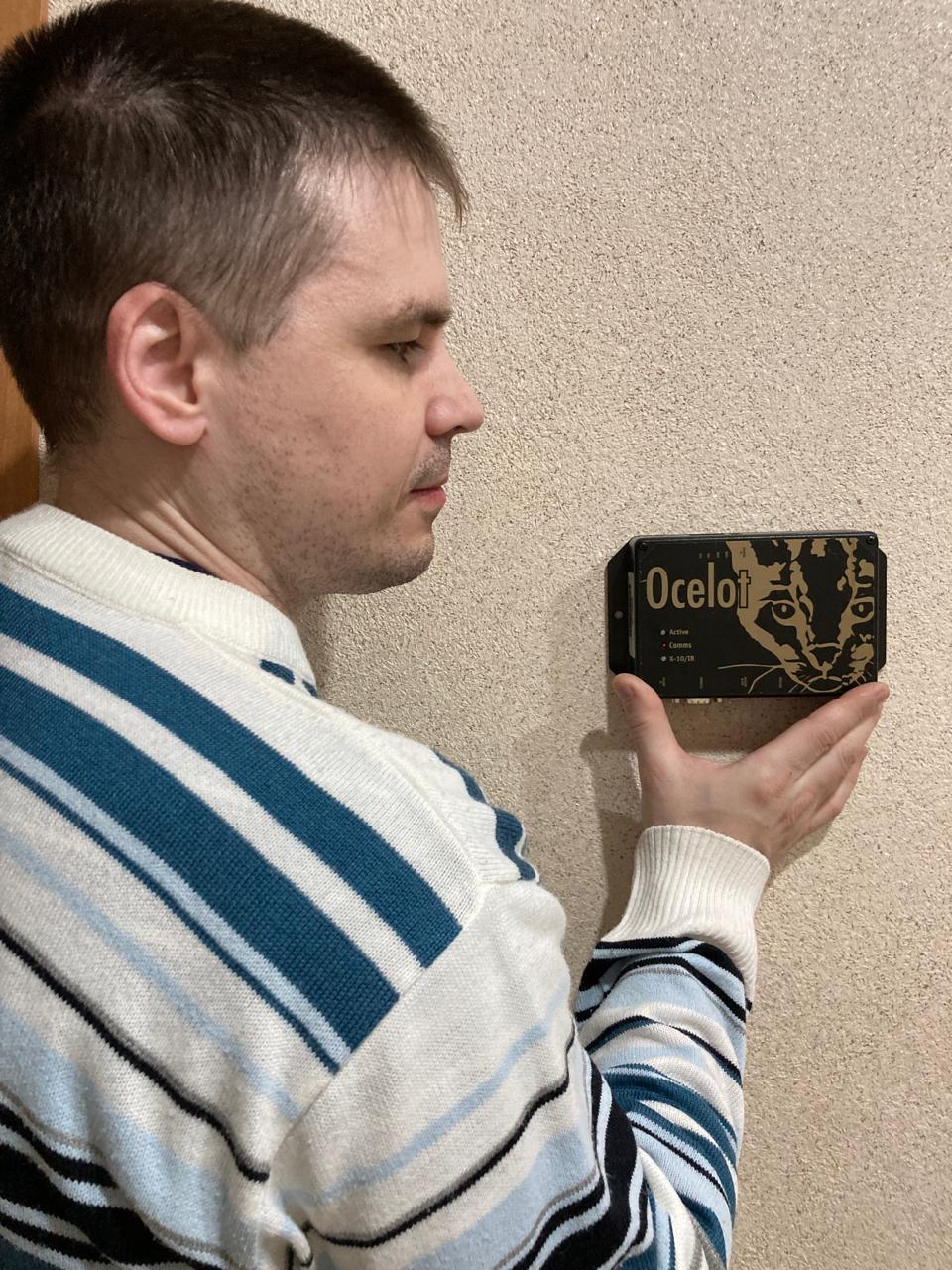

На тот момент у меня во главе системы был контроллер Ocelot.
Он настраивался при помощи специального программного обеспечения, в котором из списка нужно было выбрать строки программного кода, выполняющие те или иные действия. Всего строк было 2048. Намучавшись с со всеми проблемами, которые были у x10, я задумался о переходе на что-то более отказоустойчивое и более функциональное. Надо сказать, что большую часть оборудования я покупал на сайте который поставлял оборудование x10 и s10, но собственного контроллера, взамен оцелоту, у них не было.
Знакомство с Wiren board
Продавец на том сайте посоветовал мне обратить внимание на ещё тогда малоизвестную компанию «Бесконтактные устройства», которые делали контроллер Wiren Board. Как не странно контроллер был построен полностью на проводной системе управления Modbus! Продавец выслал мне документацию, которая у него тогда была и почтовый адрес Евгения Богера. Если сказать, что функциональные возможности контроллера меня впечатлили — это ничего не сказать. Я был в восторге! Я представлял какие разнообразные сценарии я буду на нём реализовывать и как круто это всё будет работать. На тот момент в свет был выпущен контроллер Wiren Board 5.3, который я и купил. Конечно, первые радости после получения долгожданной коробочки немного по утихли в связи с тем, что реализовать свои хотелки, оказалось очень даже не просто. За несколько лет работы с «Ocelot», привыкаешь выбирать нужные строки из списка и заливать это в контроллер. Здесь всё было абсолютно по-другому! Пришлось погрузиться в такое количество информации, которое поглотило практически всё свободное время. Прочтения тонны документации, штудирование форумов и практическая работа дали свои плоды. Надо подметить, тот факт, что мне потребовалось большое количество новой информации и это сподвигло меня получить второе образование. Я решился на поступление в институт на инженерную специальность. Я и раньше всегда хотел это сделать, но тут появился по-настоящему весомый повод, заставивший меня кинуться в пучину знаний. Конечно, институтские знания не дали мне всего того, что я хотел получить, но базовые знания там всё-таки были. К тому же на базе института мне удалось организовать лабораторию по изучению систем домашней автоматизации, конечно же во главе с контроллером Wiren Board. Мы со студентами проводили опыты и соорудили мини дом с климатической системой, а с моим другом даже написали драйвер для возможности управления контроллером кассовой программируемой клавиатурой.

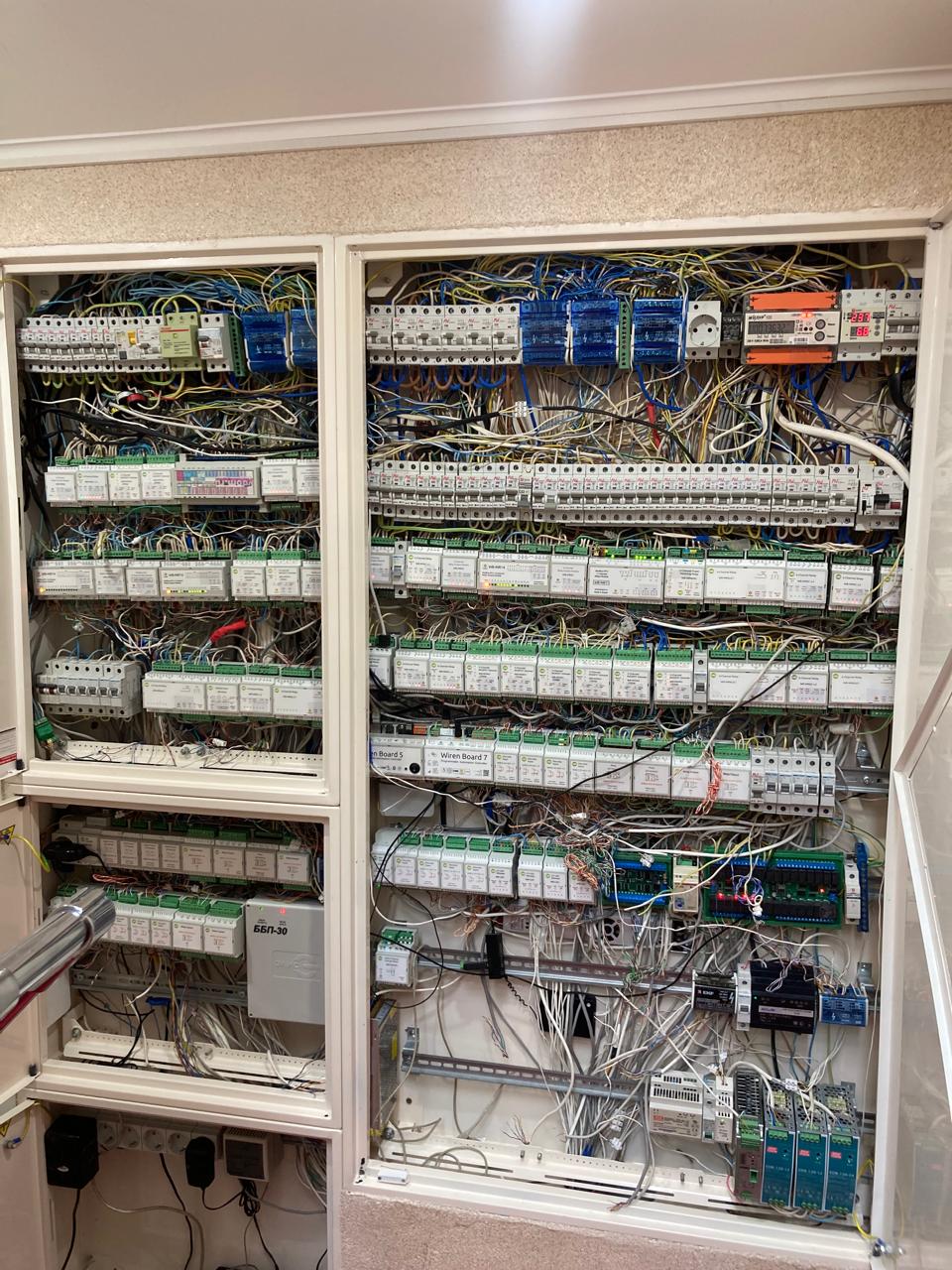

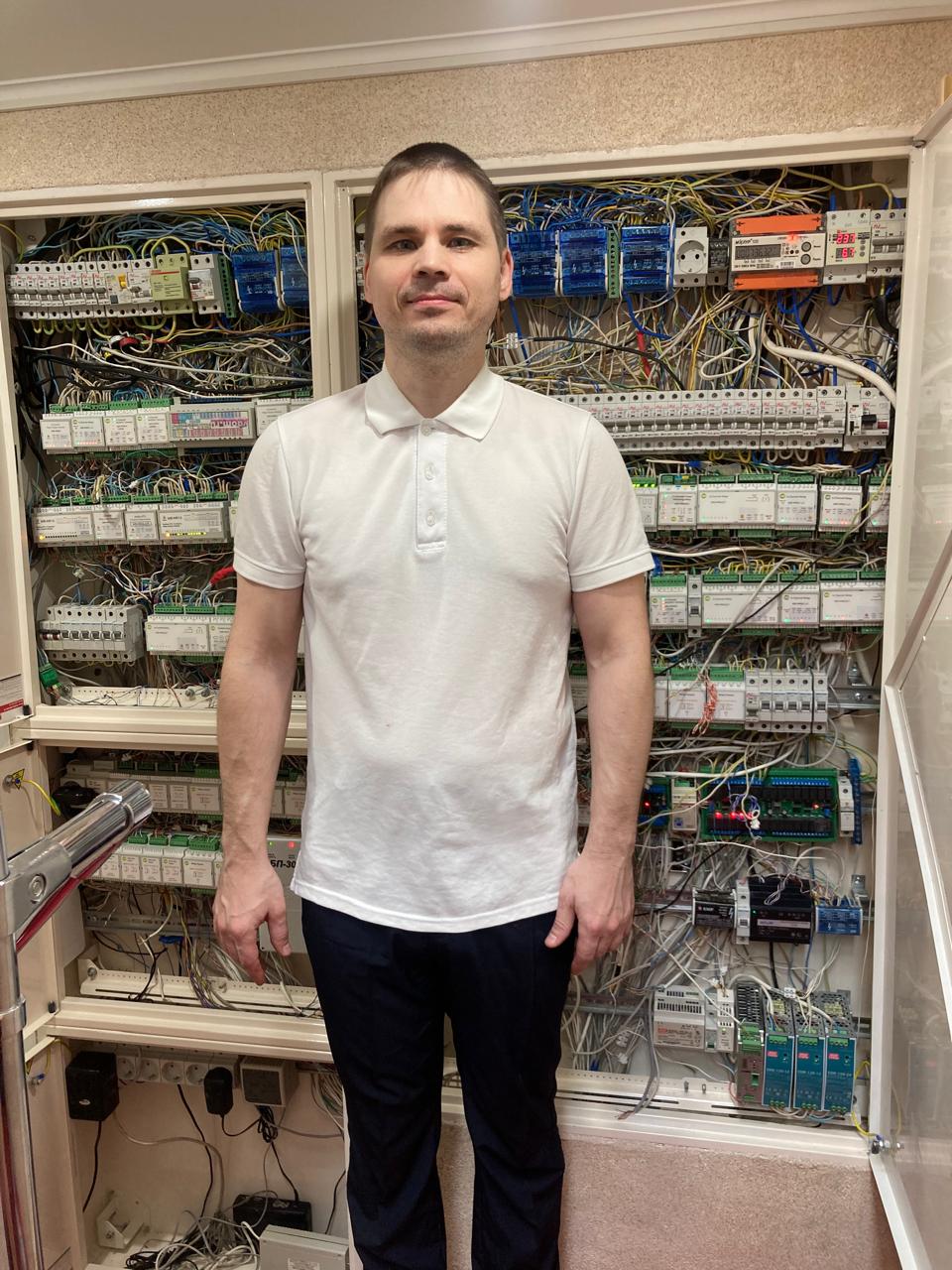

Надо сказать, что сейчас я активно использую оборудование компании Wiren Board, постоянно расширяю функционал своей умной квартиры. Собственноручно собираю электрические щиты для себя.

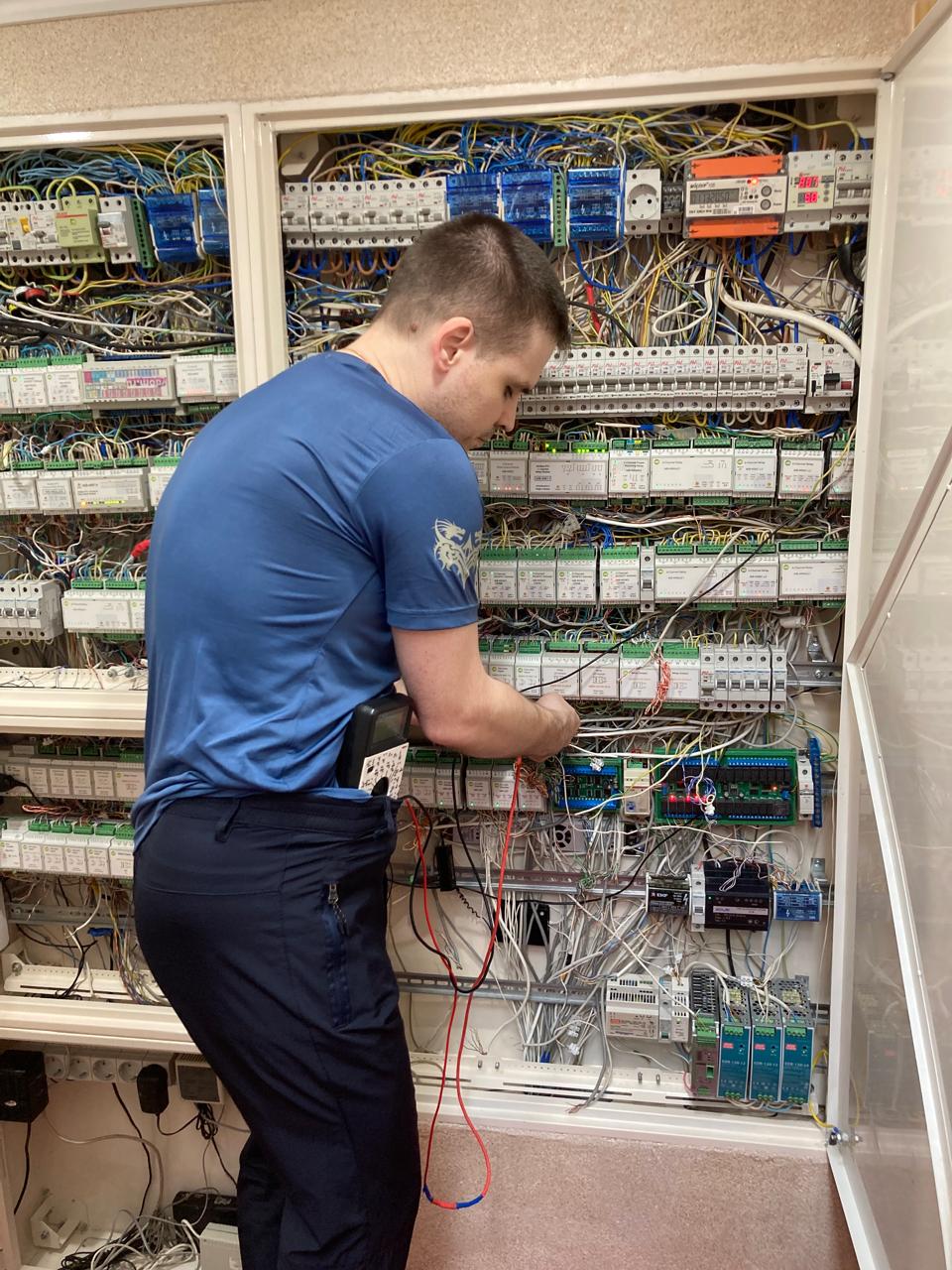

Пусть они не блещут красотой, но они достаточно функциональные и работают уже более пяти лет. Главным инструментом в моей работе с различными подключениями является «говорящий» мультиметр.
При помощи него я нахожу нужный провод. могу померить сопротивление и напряжение. Вообще вся моя жинь наполнена приборами, которые должны каким-то образом передавать свой статус при помощи аудио. Компьютер и смартфон озвучиваются специальной программой чтения с экрана, рулетка голосом сообщает о длине вытянутой ленты, термометр тоже говорит голосом измеряемую температуру. Есть устройства, которые сами говорить не могут, но при подключении их к смартфону, например, по Bluetooth они становятся доступны через интерфейс смартфона.
Таким образом базовых знаний и навыков мне было достаточно для того, чтобы подключить в квартире полноценную систему домашней автоматизации.
После пятой линейки контроллера я сразу перешёл на седьмую. Это было очень ощутимо! Теперь на обновление системы уходили считанные секунды, а web интерфейс стал быстрым и отзывчивым.
Для размещения всей системы автоматизации, я купил пустые электроустановочные шкафы, крепления для дин-реек, напилил рейки на нужную длину и стал навешивать на них электромонтажное оборудование. Автоматические выключатели использовал в основном от компании EKF серии Averes.

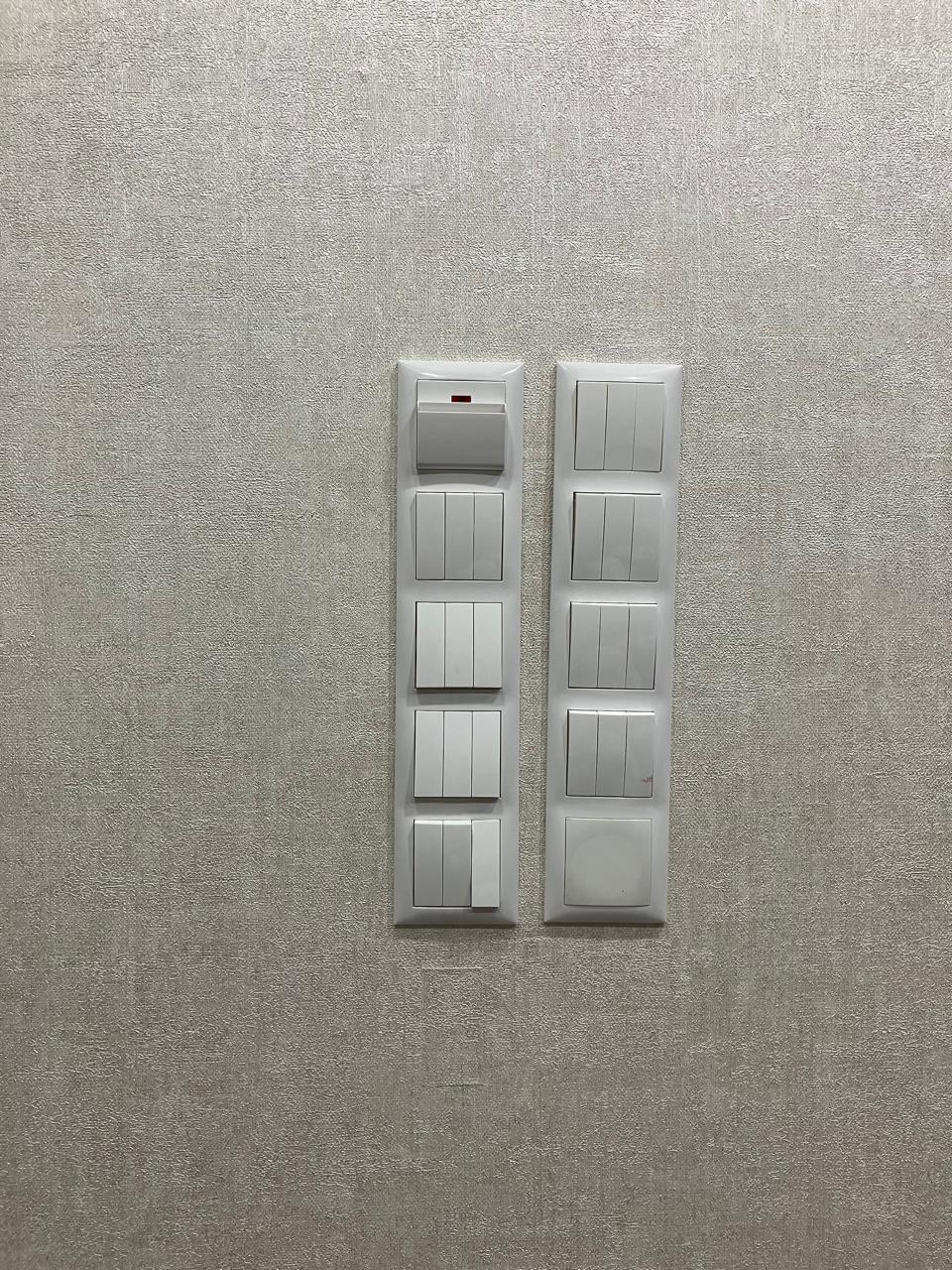

При очередном ремонте я собственноручно прокидывал кабели. Поэтому сделал всё так как требовалось по настоящему стандарту «Умного дома». От каждой розетки подходит отдельный кабель. Распаячные коробки отсутствуют полностью. Есть пара розеток, которые соединены друг с другом внутри подрозетника, но это больше исключение, чем правило. Практически на каждый светильник подходит свой кабель, но есть группы, состоящие из трёх светильников на потолке. К каждому выключателю проведён четырёхжильный кабель на 1.5, для возможности прямого управления без наличия реле. Проведена восьмижильная витая пара куда только возможно: на дополнительные сценарные выключатели,
На датчики температуры радиаторов и температуры в трубах водоснабжения, на все дверные коробки и мебельные шкафы, на тёплые полы и в систему вентиляции, на окна и карнизы для штор, ну и самое главное я вывел в каждую комнату по отдельному кабелю из 50 жил на всякий случай!
Что сегодня?
У меня подключены в систему все приборы, которые каким-то образом можно было туда подключить. Имеется регулирование освещения, климат контроль с системами вентиляции, увлажнения, обогрева и охлаждения. Каждая розетка управляется отдельно, у некоторых присутствует контроль напряжения. Реализовано управления, шторами, окнами, системами водоснабжения, системами мультимедиа и телефонии с домофонией. Также практически каждая входная и межкомнатная дверь, а также дверь любого шкафа имеет контроль открытия. Некоторые приборы, которые не имеют в себе интерфейсов управления добавлены прямым способом, например, в холодильнике установлены датчики температуры, а для контроля потребления приборов, установлены токовые трансформаторы.
Из того, что я запланировал на стадии ремонта реализовано многое, но ещё не всё. Есть свободные провода, которые ждут своего подключения.

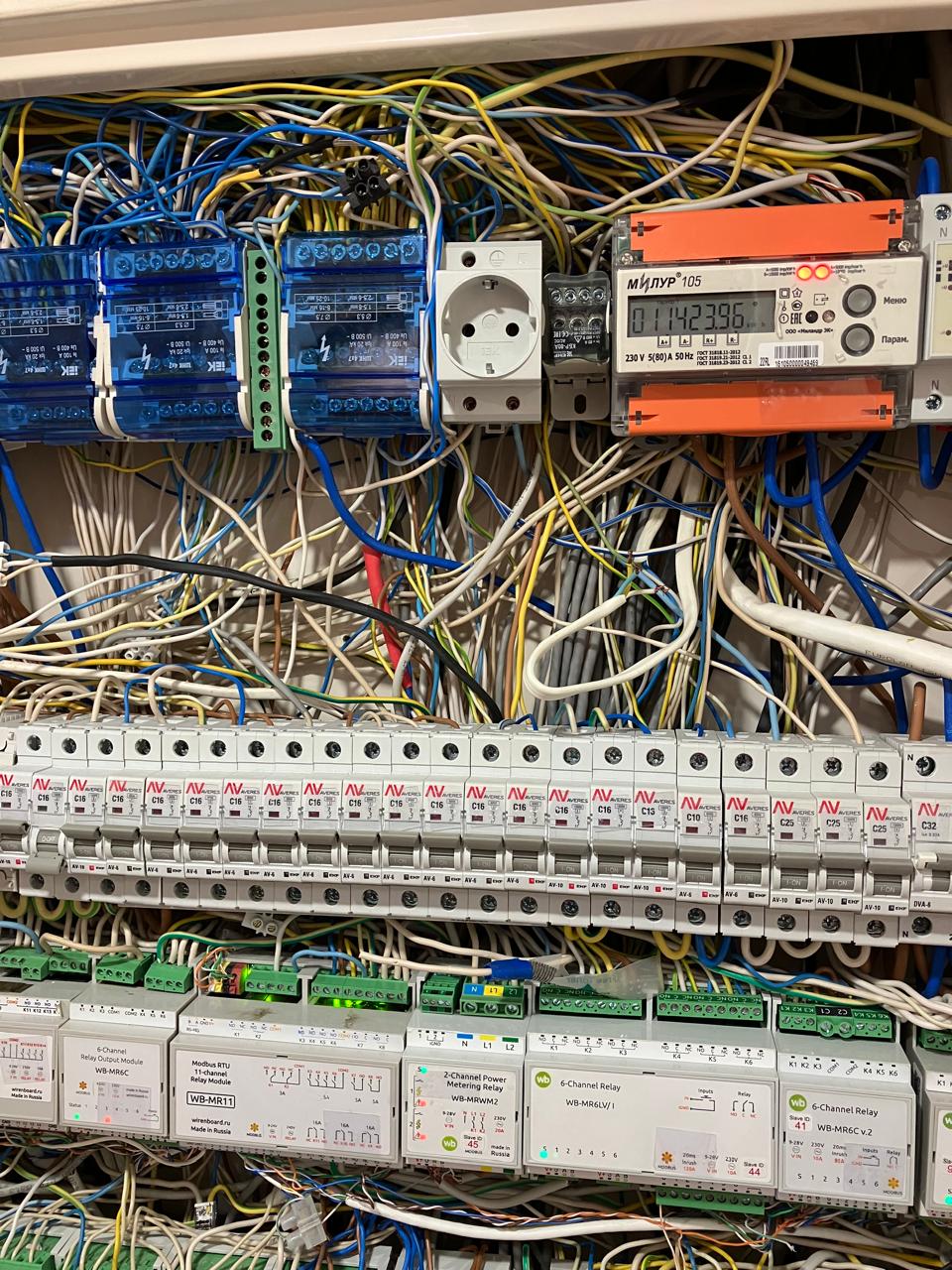

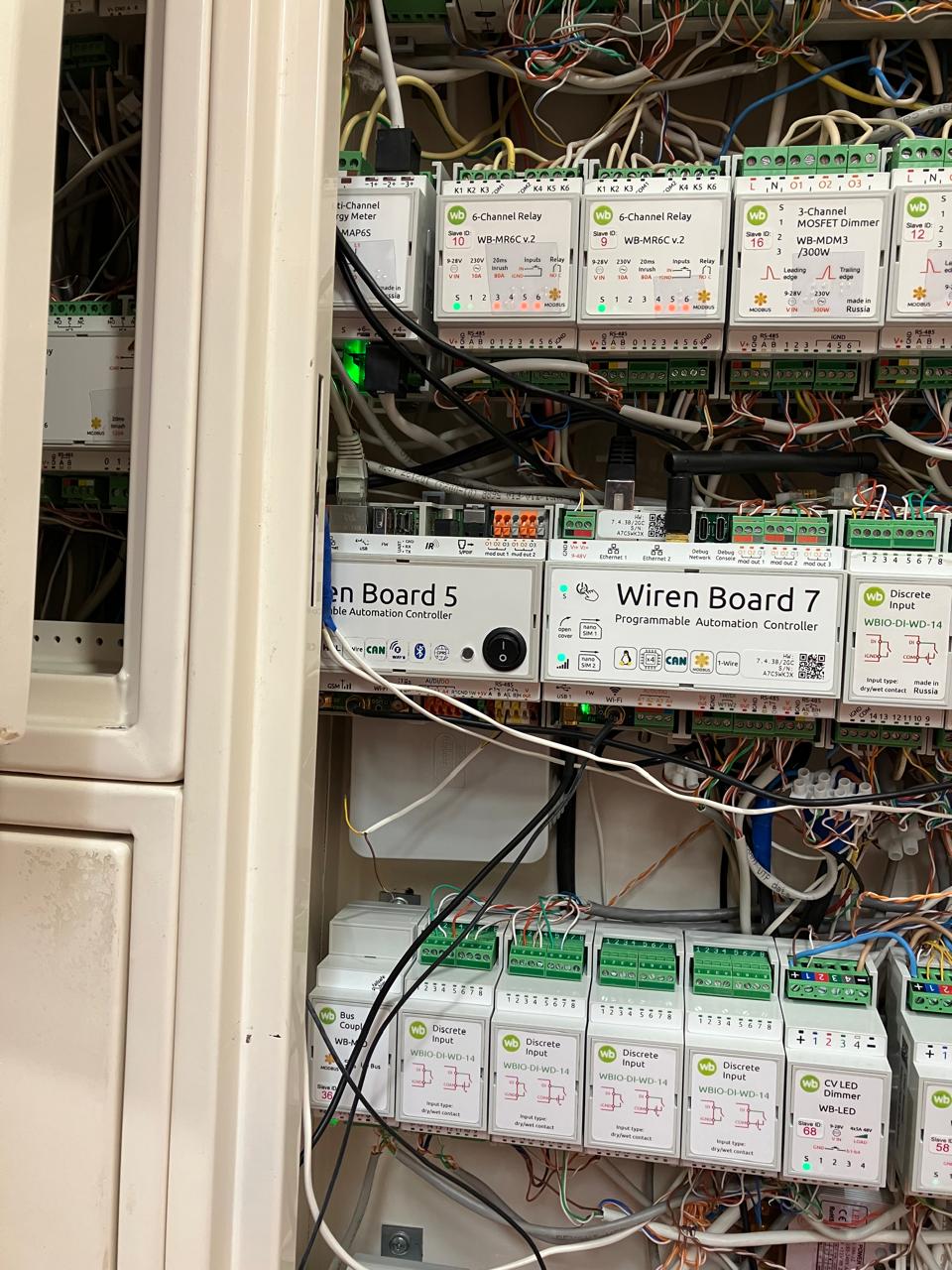

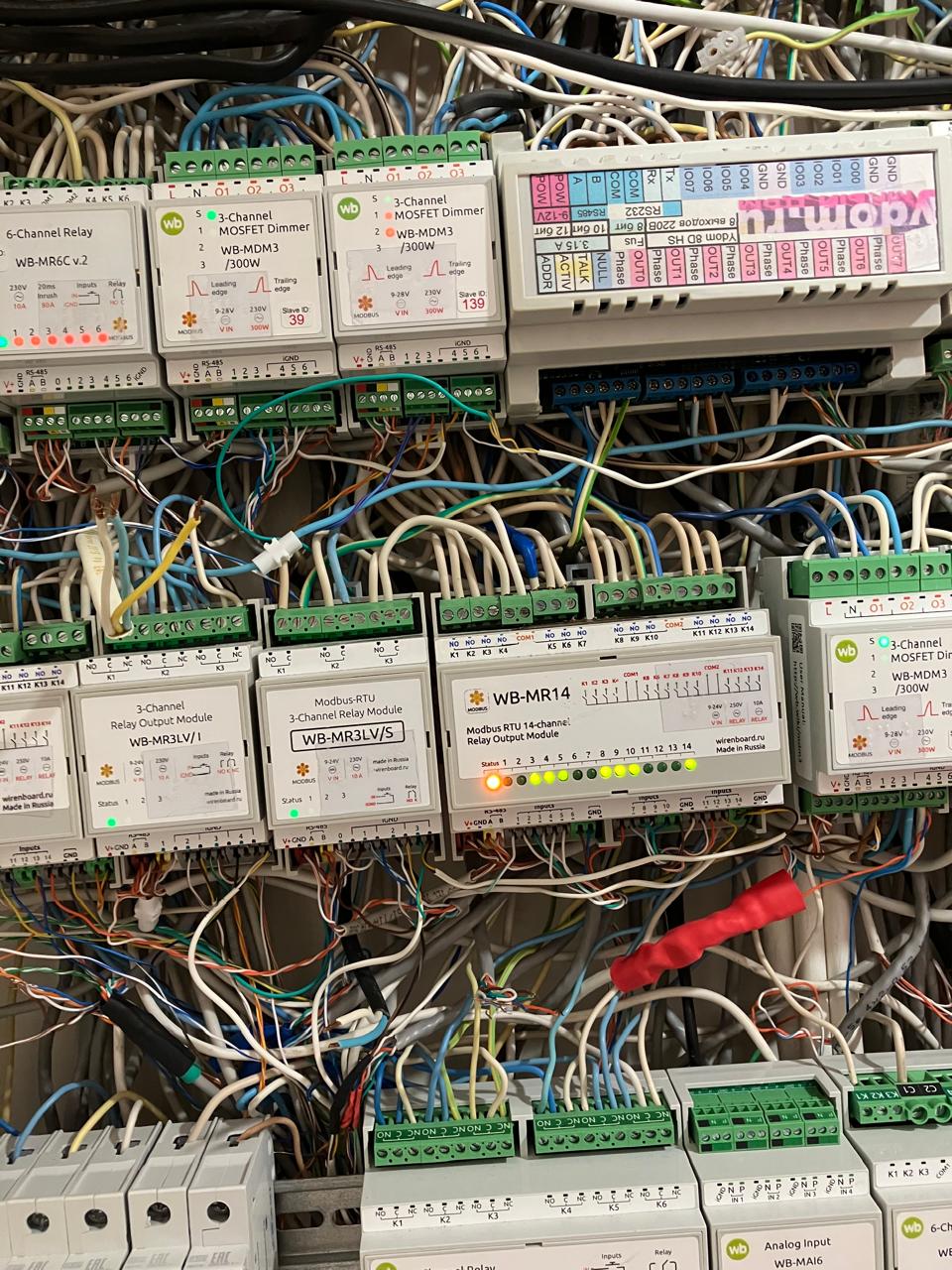

Сейчас в моей системе работают, как модули старого производства от Wiren Board, например WB-MR11 и WB-MR14, так и современные модули и датчики.
Модули прошлых лет поселил на отдельную шину, так как у них нет возможности увеличить скорость порта. Также на отдельную шину повесил cчётчик Milur-104.
Во всём зоопарке модулей нашлось место и модулю диммера от ydom и китайскому реле на 32 канала. Хоть они и показывают ошибки в MQTT каналах, но все команды отрабатываются отлично.

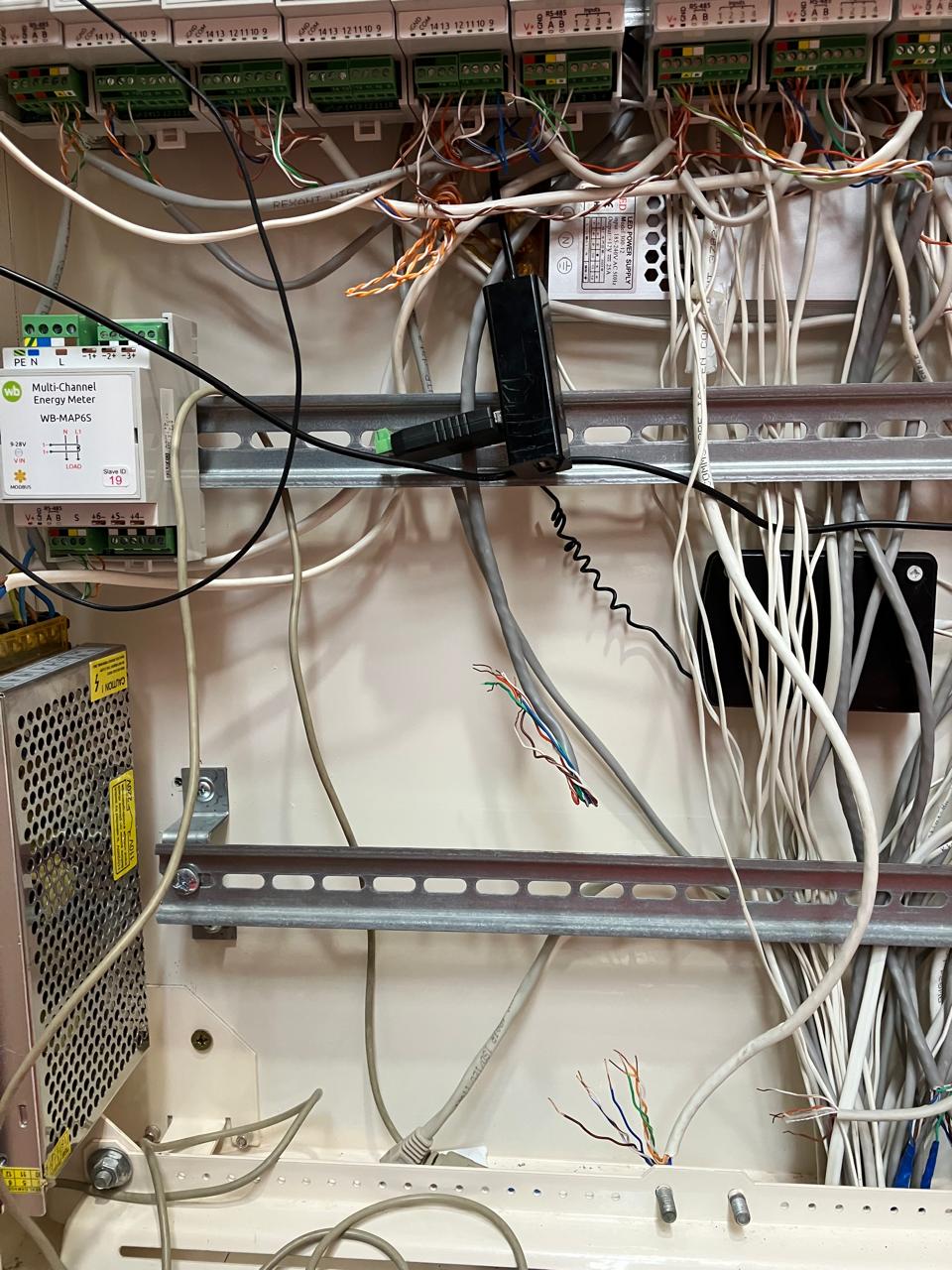

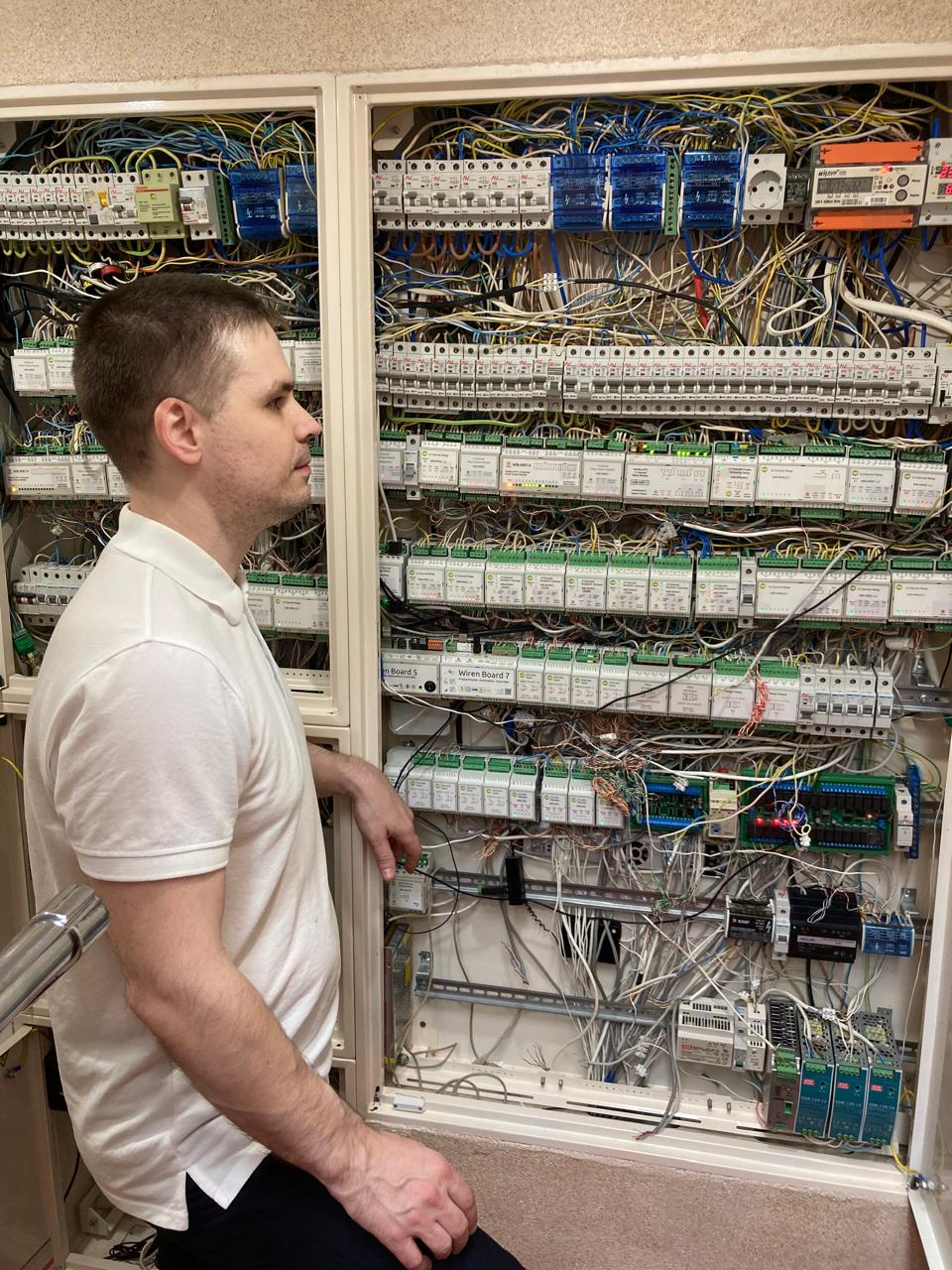

Конечно, я не стремился сделать свой щит красивым, ведь это не та история, когда он сначала собирается, а потом в него заводятся кабели. У меня всё разрасталось постепенно. Хоть все кабели были заведены в щит изначально, многие модули приобретались по мере финансовых возможностей и подключались в систему.

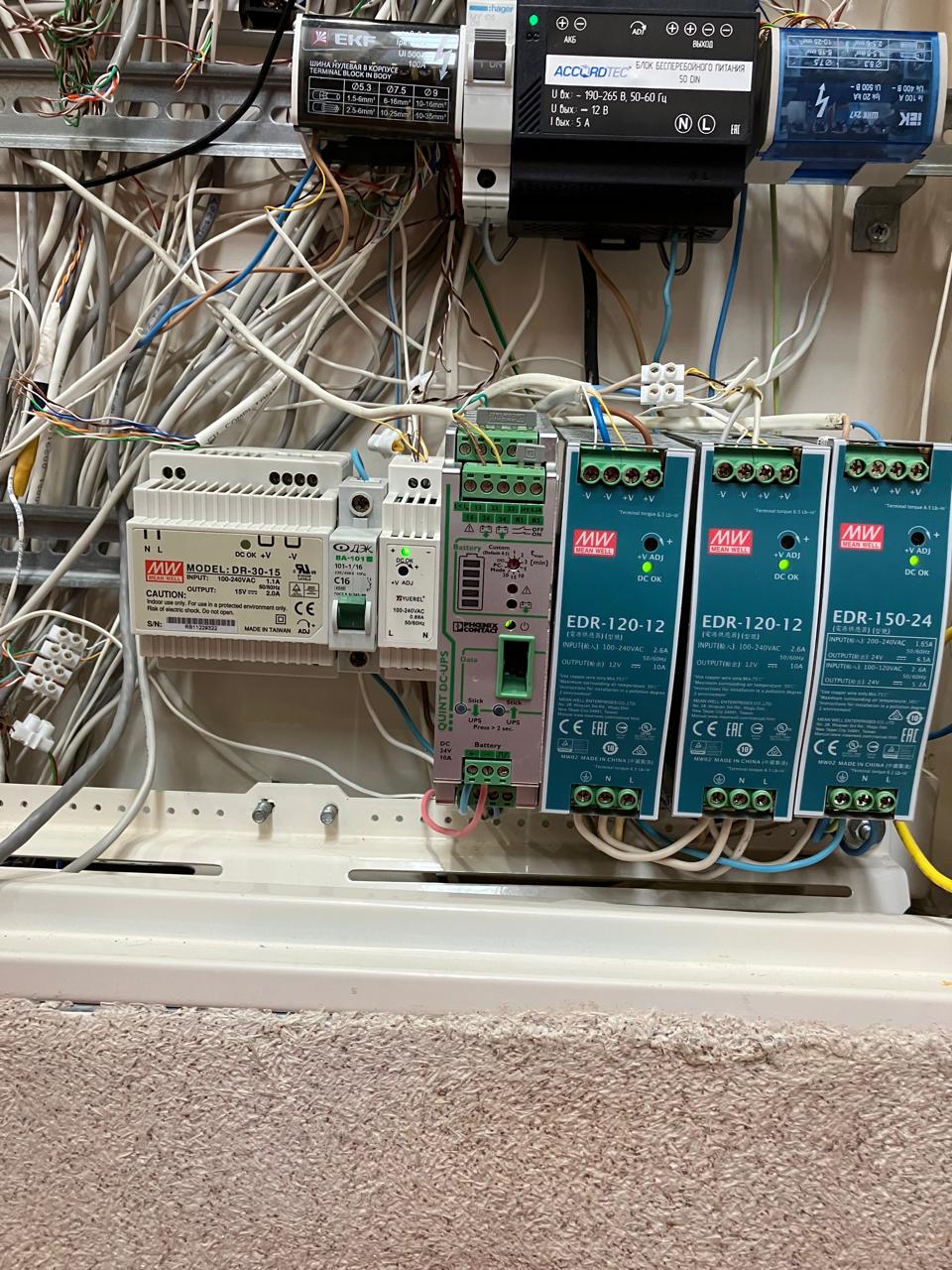

Снизу я расположил блоки питания модулей, контроллера, усилителей звука, а также блоки питания светодиодных лент.
Помимо резервного модуля питания в самом Wiren Board, имеются дополнительные блоки бесперебойного питания модулей и основных инженерных систем таких как: водоснабжения, резервного освещения и системы звукового оповещения.

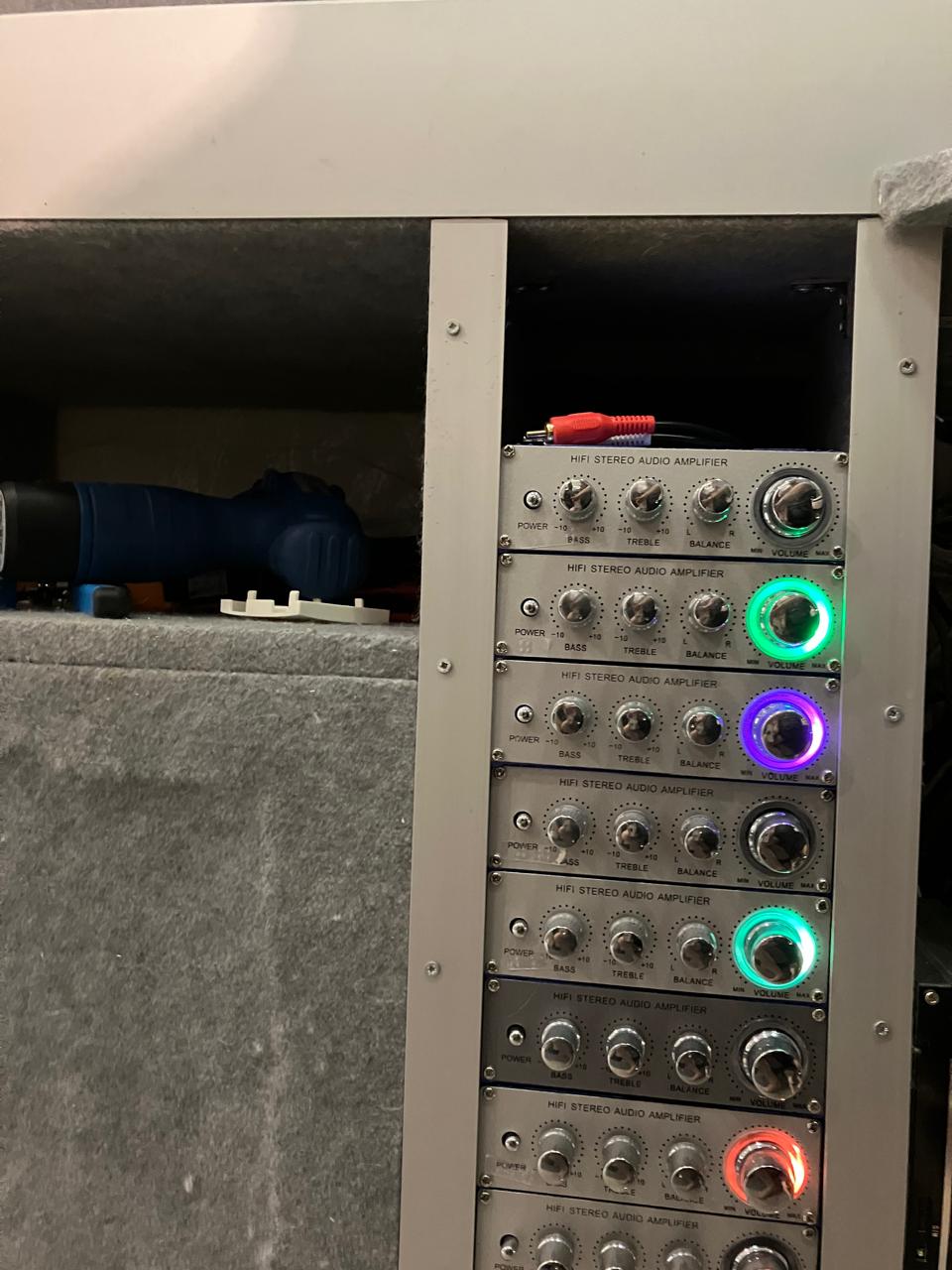

Очень важным элементом в моей системе «Умного дома» является аудио оповещение о различных событиях - Включение сценариев, оповещение о климатических параметрах в квартире, о статусе аккумуляторов, о потреблении электрической энергии и т.д. Для этого на каждую комнату выведен отдельный усилитель с колонками.
Оповещение реализовано, либо на Яндекс станциях мини, либо на отдельных выходах звуковой карты ПК. Таким образом «Умный дом» позволяет мне без визуального контроля получать информацию о всех параметрах моего дома, таких как: температура, влажность, освещённость, уровень CO2, количество потребляемой электроэнергии, воды, а также прочих оповещений и напоминаний.
В целом компания Wiren Board производит такое оборудование, какое только можно было представить в моих давних мечтах! Конечно, есть минус в том, что на данный момент, не каждый человек сможет освоить такой контроллер, так как требуется очень много знаний в различных областях электроники, электрики и программирования. К тому же человек должен практически жить идеей «Умного дома», но если звёзды сложились, и вы чувствуете, что вам всё это нужно, то в награду вы получите кучу положительных эмоций после очередного грамотно написанного и безупречно работающего сценария в своей квартире или загородном доме.
Вместо заключения
Несмотря на то, что я не могу видеть и полноценно заниматься интеграторской деятельностью для других, чем конечно я бы занимался при наличии зрения. Я превратил своё увлечение в хобби, которое постоянно заставляет меня развиваться, искать что-то новое, придумывать не стандартные решения и каждый раз показывать себе и другим, что всё ведь прекрасно и главное в жизни смысл, наполненный стремлением к своей мечте!
Автор: soundbithab
