Для чего применить
Одна из задач при проектировании «автоматизированного» дома — получить информацию о том что человек где‑то появился. Казалось бы — есть датчики движения (PIR‑сенсоры)? Да, есть, они простые и дешевые. И для задачи «включить свет в коридоре когда там кто‑то появился» подходят. Но вот если чуть усложнить задачу, добавив в нее домашних животных — то становится гораздо интересней. Идеально иметь возможность отличать животных и людей.
Довольно часто вижу жаркие холивары про способы определить «присутствие». То есть пока человек двигается — PIR сенсор будет движение фиксировать. Но стоит замереть... Особенно актуально для туалета.
Алгоритмы как обойти описаны например в статье про «темную комнату». Да, можно пойти по описанному пути, добавить датчик закрытия двери и анализировать его. Но — довольно часто в туалете ставят лотки котов и дверь не закрывают до конца. Да и некрасиво выглядит алгоритм, переусложнен.
Почему DIY?
Не нашел подходящих с требуемым функционалом:
-
Работа по RS-485 (Modbus) или по Ethernet (MQTT)
-
Значение в виде “количества движения” а не бинарного есть/нет
-
Возможность анализа как по интенсивности так и зоне движения
Ну и просто интересно.
Выбор комплектующих
Микроконтроллером — пусть будет Ардуинка. Да, попсово — но почему бы нет?
Работать будет по RS-485, используя Modbus RTU. Просто потому что эта шина — дешевле и удобнее.
WI‑FI использовать не хочу, Ethernet — требует отдельного порта на коммутаторе (ну, это ладно) и отдельного UTP к каждому устройству. Ну и избыточен.

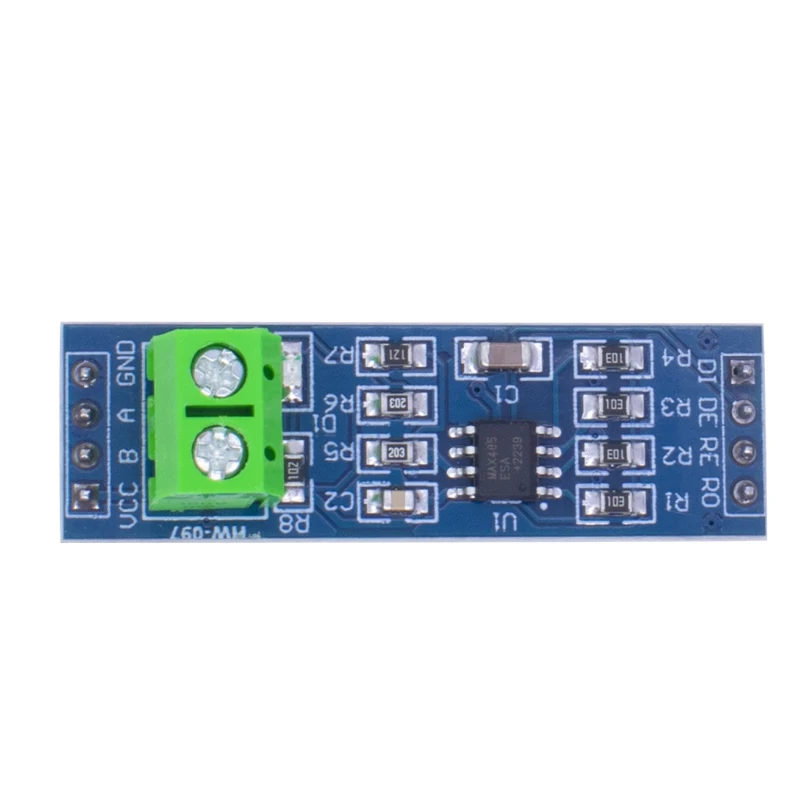

Значит нужен трансмиттер для 485. У китайцев полно:
Главное чтобы без «автоопределения передачи» всякого — оно нормально работает только в узком диапазоне скоростей. Ну и часть стартового импульса может «откусить». Мой выбор — честный DI и DE для управления.
Ну и сам датчик. Использую VL53L1X c али за $4. А на чипдипе — цена больше 2К Наверно «настоящие»!
Оффтопик: Если б кто‑нибудь мне рассказал лет н‑цадьт назед что появятся TOF сенсоры в таком размере — ну, посмеялся бы.
Параметры датчика по документации:
Датчик способен вернуть расстояние до каждой группы 4×4 чувствительных элементов. Да, можно и до каждого, хоть в даташите не рекомендуют. Но тут бюджет времени сильно растет.
Использовать буду 16 зон, получив матрицу 4×4 расстояний.
При выделенном на одно измерение бюджете в 50мс обновление всех займет ~0,8с, обычно меньше.
Если расположить датчик на потолке на высоте 2,5м получится что на уровне пола квадрат ~1200 мм. Одна зона получается 300×300мм.
Схема
Когда развожу платки для разных прототипов - стараюсь (если место есть) добавить например i2c разъем. Ну и всякое-разное, типа i2c расширителя с выводами на PLS.
Вот такую платку использую:
Цепочка R13-R14 образует делитель напряжения, чтобы можно было измерить величину питающего. J4, для шин 1-wire и полевичок управления их питанием тоже в этом проекте не используются.
dc-dc совершенно типовой, D2 можно вообще выкинуть.
Можно собрать и на макетке.
Подключаем трансмиттер к ардуинке, DI -> TX, DO -> RX, RE и DE вместе - к "D13".
Ну и датчик расстояния - к i2c.
Вот так выглядит
Не стал снимать то что установлено в потолке (оно страшное, собрано на скорую руку), да и датчик там вклеен. Так что собрал еще один экземпляр.
Код
Я не настоящий программист, поэтому использовал для работы с Modbus и с VL53L1X библиотечки. Особо радует Modbus. В версию 4.1.0 заехала пользовательская обработка фреймов, так что можно замахнуться и на Быстрый Modbus(c) WirenBoard.
/*
*
WB some standard registers add
v1.1
Тут добавлены coil 0..5 включающие gpio. Перечислены ниже как "Выходы для Coil 00-05"
v1.2
Добавил регистры внешнего напряжения и температуру МК
v1.3
Добавил регистры дальномера
v1.4
Добавил регистры настройки чтения ROI
*/
//Для дальномера
#include <VL53L1X.h>
VL53L1X rangeSensor; //Объект дальномера
//Для работы с EEPROM
#include <EEPROM.h>
//https://github.com/emelianov/modbus-esp8266
#include <ModbusRTU.h>
//Объект md
ModbusRTU mb;
#define RXTX_PIN 13 //GPIO, 1 - передача по RS-485. 0 - прием
#define LD4 4 //LED on board
#define LD5 5 //LED on board
#define LD6 6 //LED on board
#define V_in A7 //Input voltage divider (10+91)/(91/10)=11,099
#define OW_POWER 10 //OUTPUT +5V enable. 0-enable, 1-disable
#define OW_1 A0 //1Wire 1
#define OW_2 A1 //1Wire 2
//#define LED_BUILTIN 13
//Адреса в EEPROM для хранения регистров
#define h80eeprom 0 //Modbus address
#define h6Eeeprom 1 //110 speed port
#define h6Feeprom 2 //111 parity bit
#define h70eeprom 3 //112 stop bit
#define h800eeprom 10 //800 holding - 16 штук. Если 1 -то
//Выходы для Coil 00-05
#define Coil00 A4
#define Coil01 A3
#define Coil02 A2
#define Coil03 LD4
#define Coil04 LD5
#define Coil05 LD6
//Массив для хранения выходов, связанных с coil
static uint8_t coilOutList[] = {Coil00, Coil01, Coil02, Coil03, Coil04, Coil05};
//тут описываем прототипы функций. Чтобы при создании структуры уже были.
void h80setup(void);
uint16_t h80set(TRegister* reg, uint16_t val);
void h6Esetup(void); //скорость.
uint16_t h6Eset(TRegister* reg, uint16_t val);
void h6Fsetup(void); //четность
uint16_t h6Fset(TRegister* reg, uint16_t val);
void h70setup(void); // стопбиты
uint16_t h70set(TRegister* reg, uint16_t val);
void i68setup(void); // время работы
uint16_t i68set(TRegister* reg, uint16_t val);
void i79setup(void); // Текущее напряжение питания. Также надо запускать из таймера преобразование, оно занимает ~100мкС - ждать нет смысла.
void i7csetup(void); // Температура МК
//User function
void c00setup(void); // coil relay output
uint16_t c00set(TRegister* reg, uint16_t val);
uint16_t c00get(TRegister* reg, uint16_t val);
void hc8setup(void); // просто регистр
//void h111setup(void);
//void h112setup(void);
void rangeRegSetup(void); // Регистры для дальномера
void rangeRegSetupReading(void); // Регистры для дальномера
typedef void (* funcPtr) ();
// Теперь создадим массив длиной три
// и сложем в него указатели на функции.
// Массив имеет тип, который мы только что создали
//FuncPtr funcArray[2] = {h80setup, pf104};
//Все эти функции будут вызваны при запуске
//Сюда дописываем и свои тоже
const funcPtr funcArr[] = {
h80setup, //Modbus address
h6Esetup,
h6Fsetup,
h70setup,
i68setup,
i79setup,
i7csetup,
//User function
c00setup,
hc8setup,
rangeRegSetup, //Регистры для дальности:
rangeRegSetupReading //регистры для насстройки чтения ROI
};
byte modbusNeedStart = 0; //флаг необходимости перезапуска Modbus
//volatile uint8_t ADCDest[]={121, 7, 124};
volatile uint16_t regForValueADC=0;
volatile uint8_t valTimer;
volatile uint8_t rangeSensorFlag = 1; //Флаг для сенсора расстояния
volatile uint8_t rangeSensorCurrentROI = 0; //Текущий ROI сенсора
const uint8_t rangeSensorROIs[] = {10, 42, 74, 82, 106, 14, 46, 78, 110, 245, 213, 181, 149, 241, 209, 177, 145};
// the setup function runs once when you press reset or power the board
void setup() {
//Включаю подтяжку для RX. Без нее почему-то плохо работает трансмиттер. 2do: поправить на следующей версии платы
digitalWrite(0, 1);
Serial.begin(9600);
//Serial.println("Start!");
Wire.begin(); //i2c запускаем тут
Wire.setClock(400000); // use 400 kHz I2C
//переключаем GPIO в выходы 2do - в цикле надо
for (byte i=0; i < (sizeof(coilOutList)/sizeof(coilOutList[0])); i++){
pinMode(coilOutList[i], OUTPUT);
}
//Считаем количество элементов массива.
//тут в цикле пройдем по всем элементам funcArr и запустим функцию.
for (byte i=0; i < (sizeof(funcArr)/sizeof(funcArr[0])); i++){
//Serial.print(i);
//Serial.println("start");
delay(40);
funcArr[i]();
//Serial.println("startED");
}
//Настройка канала A таймера 0. сам таймер не трогаем.
OCR0A = 128; //Устанавливаем регистр совпадения
TIMSK0 |= (1 << OCIE0A); // включение прерываний по совпадению для 0 таймера, канал A
}
void loop() {
if (modbusNeedStart){
modbusStart();//Запускаем Modbus
modbusNeedStart = 0;
//Serial.print("mb.Hreg(128) "); Serial.println(mb.Hreg(128));
}
mb.task();
//Проверяем, если измерение прошло и данные есть - то читаем их.
if ((1==rangeSensorFlag) && rangeSensor.dataReady()){
//Serial.println("dataReady");
rangeSensor.read();
rangeSensorFlag = 0;
//digitalWrite(LD4, 0);
mb.Ireg(0x800 + rangeSensorCurrentROI, rangeSensor.ranging_data.range_mm); //Значение - в регистр
//digitalWrite(LD6, 0);
}
if (rangeSensorFlag == 0){
rangeSensorCurrentROI++;
if(rangeSensorCurrentROI >15){rangeSensorCurrentROI=0;}
if(mb.Hreg(0x800+rangeSensorCurrentROI) == 1){ //Если этот ROI включен - запускаем для него измерение. Если нет - пропускаем.
rangeSensorFlag = 1;
rangeSensor.setROICenter(rangeSensorROIs[rangeSensorCurrentROI]); //Установим центр ROI.
rangeSensor.readSingle(false); //Запустим не блокирующее (без ожидания) измерение
}
}
delayMicroseconds(10); // Ну ардуинка ж. Как тут без задержек? ;)
}
// А вот и описания функций.
//
//Адрес 128 **************
void h80setup(){
//Надо прочитать из EEPROM байт.
byte readByte = eeRead(h80eeprom, 1);
if (0 == readByte || 247<readByte){//Если прочитанное равно нулю или больше 247 (новая плата)
eeWrite(h80eeprom, 1, 1); //Записываем в EEprom 1
readByte = 1;
};
//Serial.print("address=");Serial.println(readByte);
mb.addHreg(128); //Создаем holding регистр с адресом 128
mb.Hreg(128, readByte);//Устанавливаем значение
mb.onSetHreg(128, h80set); // Add callback on Hreg 128 value set
modbusNeedStart=1;//нужно перезапустить Modbus
}
uint16_t h80set(TRegister* reg, uint16_t val){
//Serial.println("enter h80set");
//Надо прочитать из EEPROM байт.
byte readByte = eeRead(h80eeprom, 1);
if (0!=val || 248>val){//Если прочитанное НЕ равно новому, не ноль и в диапазоне адресов
eeWrite(h80eeprom, 1, val); //Записываем в EEprom 1
modbusNeedStart=1;//нужно перезапустить Modbus
return val;
}
else{
return readByte; //Если значение неверно - просто оставляем старое
}
}
void h6Esetup(){//Скорость 110 **************
//Serial.println("enter h6Esetup");
//Надо прочитать из EEPROM байт.
byte readByte = eeRead(h6Eeeprom, 1);
//Serial.print("readByte");Serial.println(readByte);
mb.addHreg(110); //Создаем holding регистр с адресом 110
uint16_t speedReg = 0;
switch(readByte){
case 1:
speedReg = 12;
break;
case 2:
speedReg = 24;
break;
case 4:
speedReg = 48;
break;
case 9:
speedReg = 96;
break;
case 19:
speedReg = 192;
break;
case 57:
speedReg = 576;
break;
case 115:
speedReg = 1152;
break;
}
if (0 == speedReg){//Если прочитанное ни с чем не совпало
eeWrite(h6Eeeprom, 1, 9); //Записываем в EEprom 9 (9600)
speedReg = 96;
}
mb.Hreg(110, speedReg);//Устанавливаем значение
mb.onSetHreg(110, h6Eset); // Add callback on Hreg 128 value set
modbusNeedStart=1;//нужно перезапустить Modbus
}
uint16_t h6Eset(TRegister* reg, uint16_t val){
//Serial.println("enter h6Eset");
uint8_t toeeprom = 0;
//Serial.print("val=");Serial.println(val);
switch(val){
case 12:
toeeprom = 1;
break;
case 24:
toeeprom = 2;
break;
case 48:
toeeprom = 4;
break;
case 96:
toeeprom = 9;
break;
case 192:
toeeprom = 19;
break;
case 576:
toeeprom = 57;
break;
case 1152:
toeeprom = 115;
break;
}
if (0 == toeeprom){//Если записанное не совпало со списком скоростей - то ой.
eeWrite(h6Eeeprom, 1, toeeprom); //Записываем в EEprom 1
modbusNeedStart=1;//нужно перезапустить Modbus
return val;
}
else{
return mb.Hreg(110); //Если значение неверно - просто оставляем старое
}
}
void h6Fsetup(){//Четность 111 **************
//Serial.println("enter h6Esetup (111)");
//Надо прочитать из EEPROM байт.
byte readByte = eeRead(h6Feeprom, 1);
//Serial.print("readByte h6Feeprom");Serial.println(readByte);
//Serial.print("h6Feeprom=");Serial.println(h6Feeprom);
//Serial.print("readByte 0 ");Serial.println(eeRead(0, 1));
//Serial.print("readByte 1 ");Serial.println(eeRead(1, 1));
//Serial.print("readByte 2 ");Serial.println(eeRead(2, 1));
//Serial.print("readByte 3 ");Serial.println(eeRead(3, 1));
mb.addHreg(111); //Создаем holding регистр с адресом 111
uint8_t temp = 4;
switch(readByte){
case 1:
temp = 0;
break;
case 2:
temp = 1;
break;
case 3:
temp = 2;
break;
}
if (4 == temp){//Если прочитанное ни с чем не совпало
eeWrite(h6Feeprom, 1, 0); //Записываем в EEprom 0 (нет бита чётности (none))
temp = 0;
}
/* 0 — нет бита чётности (none),
1 — нечетный (odd),
2 — четный (even) */
//Serial.print("mb.Hreg(111, temp) ");Serial.println(temp);
mb.Hreg(111, temp);//Устанавливаем значение четности
mb.onSetHreg(111, h6Fset); // Add callback on Hreg 111 value set
modbusNeedStart=1;//нужно перезапустить Modbus
}
uint16_t h6Fset(TRegister* reg, uint16_t val){
//Serial.println("enter h6Fset (111)");
uint8_t toeeprom = 0;
switch(val){
case 0:
toeeprom = 1;
break;
case 1:
toeeprom = 2;
break;
case 2:
toeeprom = 3;
break;
}
if (0!=toeeprom){//Если записанное не совпало со списком четностей
eeWrite(h6Feeprom, 1, toeeprom); //Записываем в EEprom 1
modbusNeedStart=1;//нужно перезапустить Modbus
return val;
}
else{
return mb.Hreg(111); //Если значение неверно - просто оставляем старое
}
}
void h70setup(){
//Serial.println("enter h70setup (112)");
//Надо прочитать из EEPROM байт.
byte readByte = eeRead(h70eeprom, 1);
//Serial.print("readByte");Serial.println(readByte);
mb.addHreg(112); //Создаем holding регистр с адресом 112
uint8_t temp = 0;
switch(readByte){
case 1:
temp = 1;
break;
case 2:
temp = 2;
break;
}
if (0 == temp){//Если прочитанное ни с чем не совпало
eeWrite(h70eeprom, 1, 2); //Записываем в EEprom 9 (9600)
temp = 2;
}
/*1 — 1 стопбит
2 — 2 стопбит*/
mb.Hreg(112, temp);//Устанавливаем значение четности
mb.onSetHreg(112, h70set); // Add callback on Hreg 112 value set
modbusNeedStart=1;//нужно перезапустить Modbus
}
uint16_t h70set(TRegister* reg, uint16_t val){
//Serial.println("enter h70set (112)");
uint8_t toeeprom = 0;
//Serial.print("val=");Serial.println(val);
switch(val){
case 1:
toeeprom = 1;
break;
case 2:
toeeprom = 2;
break;
}
if (0 != toeeprom){//Если записанное не совпало со списком четностей
eeWrite(h70eeprom, 1, toeeprom); //Записываем в EEprom 1
modbusNeedStart=1;//нужно перезапустить Modbus
return val;
}
else{
return mb.Hreg(112); //Если значение неверно - просто оставляем старое
}
}
void i68setup(){
//Serial.println("enter i68setup (104)");
mb.addIreg(104, 0, 2); //Создаем input регистрЫ с адресом 104-105 записывая в них "0"
mb.onGetIreg(104, i68get, 2); // Add single callback for multiple Inputs. It will be called for each of these inputs value get
}
uint16_t i68get(TRegister* reg, uint16_t val){
//Serial.println("enter h68get (104)");
//Serial.print(reg->address.address);
//
//mb.Ireg(104, TCCR0A);//Устанавливаем значение счетчика. Только надо делать это не тут.
//так, надо взять ulong значение millis(), разделить его на 1000.
uint32_t tempSecunds = millis()/1000;
//Получим ulong секунд. Старшую часть записываем в 104 а младшую в 105
//просто берем указатель16-разрядный на старшую часть, для начала.
uint16_t* ptrTemp = (uint16_t*)&tempSecunds;
if(reg->address.address == 104)
//return OCR0A;
return *(ptrTemp+1);
if(reg->address.address == 105)
return *(ptrTemp);
return 256;
}
void i79setup(){//Напряжение питания модуля (внешнее, через делители)
//Serial.println("enter i79setup (121)");
mb.addIreg(121, 0, 1); //Создаем input регистр с адресом 121 записывая в него "0"
ADCSRA = 0; // Сбрасываем регистр ADCSRA
ADCSRB = 0; // Сбрасываем регистр ADCSRB
ADCSRA = (1<<ADEN) | (0<<ADIF) | (0<<ADATE); //Запуск ADC, сброс флага ADIF, отключение автоматического запуска (ADATE)
//ADMUX |= (1<<REFS0) | (0<<ADLAR) | (0<<MUX3) | (1<<MUX2) | (1<<MUX1) | (1<<MUX0);//Установка ref as vcc, Вход - 7
ADCSRA |= (1<<ADIE) | (1<<ADPS2) | (0<<ADPS1) | (1<<ADPS0);//Включение прерывания ADC (ADIE) & частота/64
//DIDR0 = (0<<ADC0D);
sei();
//digitalWrite(LD5, 1);
}
void i7csetup(){//Температура МК
//Serial.println("enter i7c_setup (124)");
mb.addIreg(124, 0, 1); //Создаем input регистр с адресом 124 записывая в него "0"
}
ISR(ADC_vect){ //Прерывания ADC
// Если нужны все 10 бит (полная 10-битная точность), как и установлено ADLAR=0: значение типа uint16 = ADCL | (ADCH << 8)
if (ADMUX == ((1<<REFS0) | (0<<ADLAR) | (1<<MUX3) | (0<<MUX2) | (0<<MUX1) | (0<<MUX0)) ){//проверка - что читали
mb.Ireg(124, ADCL | (ADCH << 8));//Устанавливаем значение вольта на единицу АЦП
//digitalWrite(LD4, 0);
}
if (ADMUX == ((1<<REFS0) | (0<<ADLAR) | (0<<MUX3) | (1<<MUX2) | (1<<MUX1) | (1<<MUX0)) ){//проверка - что читали
mb.Ireg(121, (ADCL | (ADCH << 8))*0.482); //Устанавливаем значение //10,90 ->226. 0,0482 вольта на единицу АЦП
//digitalWrite(LD5, 0);
//digitalWrite(LD6, 1);
}
}
ISR(TIMER0_COMPA_vect){
valTimer++;
if (valTimer>20){ //запускаем раз в 20мс
valTimer = 0;
//digitalWrite(13, !digitalRead(13));
}
if (valTimer==1){ //подготовим преобразование температуры MUX[3:0] 1111
ADMUX = (1<<REFS0) | (0<<ADLAR) | (1<<MUX3) | (0<<MUX2) | (0<<MUX1) | (0<<MUX0);// Вход - температурный
}
if (valTimer==6){ //запустим преобразование температуры
ADCSRA |= (1<<ADSC);//Запуск преобразования
}
if (valTimer==8){ //подготовим преобразование напряжения MUX[3:0] 0111, 7 канал
ADMUX = (1<<REFS0) | (0<<ADLAR) | (0<<MUX3) | (1<<MUX2) | (1<<MUX1) | (1<<MUX0);//Установка ref as vcc, Вход - Напряжение
}
if (valTimer==14){ //запустим преобразование напряжения
ADCSRA |= (1<<ADSC);//Запуск преобразования
}
/**
if ((valTimer==17) && (rangeSensorFlag==0)){ //запустим измерение расстояния если флаг опущен
digitalWrite(LD4, 1);
rangeSensorFlag = 1; //Поднимем флаг
//rangeSensor.readSingle(false); //Запустим не блокирующее (без ожидания) измерение
}
*/
}
void modbusStart(){
//Serial.begin(9600, SERIAL_8N2); //четность и стопбиты - менять!
//mb.begin(&Serial, RXTX_PIN); //запускаем на указанном порту Modbus
uint32_t speedReg = 0;
switch(mb.Hreg(110)){
case 12:
speedReg = 1200;
break;
case 24:
speedReg = 2400;
break;
case 48:
speedReg = 4800;
break;
case 96:
speedReg = 9600;
break;
case 192:
speedReg = 19200;
break;
case 576:
speedReg = 57600;
break;
case 1152:
speedReg = 115200;
break;
}
// SERIAL_8N2 - это дефайн, смотреть можно на
// https://github.com/arduino/ArduinoCore-avr/blob/master/cores/arduino/HardwareSerial.h
// с 68 строки
// SERIAL_8N1 0x06
// SERIAL_8N2 0x0E
// SERIAL_8E1 0x26
// SERIAL_8E2 0x2E
// SERIAL_8O1 0x36
// SERIAL_8O2 0x3E
// видно что получается суммой четности
// N - 0x00
// E - 0x20
// O - 0x30
// и стопбитов
// 1 - 0x06
// 2 - 0x0E
uint8_t serialParam=0;
switch(mb.Hreg(111)){
case 0:
serialParam = 0x0;
break;
case 1:
serialParam = 0x30;
break;
case 2:
serialParam = 0x20;
break;
}
switch(mb.Hreg(112)){
case 1:
serialParam += 0x06;
break;
case 2:
serialParam += 0x0E;
break;
}
Serial.begin(speedReg, serialParam); //четность и стопбиты - менять!
//Serial.begin(speedReg, SERIAL_8N2);
mb.begin(&Serial, RXTX_PIN); //запускаем на указанном порту Modbus
//Serial.print("Modbus speed ");Serial.println(mb.Hreg(110));
mb.setBaudrate(speedReg);// Это не скорость порта, это для задержек, смотри в исходник библиотеки.
mb.slave(mb.Hreg(128));
//mb.slave(1); // for debug
//Serial.print("Modbus speed ");Serial.print(mb.Hreg(110));Serial.print(" speed ");Serial.println(speedReg);
//Serial.print("mb.Hreg(111) parity:");Serial.println(mb.Hreg(111));
//Serial.print("mb.Hreg(112) stopbit");Serial.println(mb.Hreg(112));
//Serial.print("Modbus serial parameter ");Serial.println(serialParam);
//Serial.print("Modbus parameter SERIAL_8N2:");Serial.println(SERIAL_8N2);
//Serial.print("Modbus started with address ");Serial.println(mb.Hreg(128));
}
uint32_t eeRead (int addr, byte lenght){
//Возвращает считанное из EEPROM значение
//Первый (младший) байт читается с addr, количество считывемых байт [1..2] задается в lenght
uint32_t retVal = 0;
byte *ptrb = (byte*)&retVal; //Указатель приведен к byte, чтобы обращаться к байтам int отдельно
for (uint8_t i = 0; i<lenght; i++){
*(ptrb+i) = EEPROM.read(addr);
}
return *ptrb;
}
void eeWrite (uint32_t addr, byte lenght, uint32_t val){
//Пишет в EEPROM значение
//Первый (младший) байт пишется в addr, количество записываемых байт [1..2] задается в lenght
byte *ptrb = (byte*)&val; //Указатель приведен к byte, чтобы обращаться к байтам int отдельно
for (byte i = 0; i<lenght; i++){
EEPROM.update(addr, *(ptrb+i));
}
}
//User register:
void c00setup(){
//Serial.println("enter c00setup (00)");
//
mb.addCoil(0, 0, 6); //Создаем coil регистрЫ с адресом 00-05 записывая в них "0"
mb.onGetCoil(0, c00get, 6); // Add single callback for multiple coils. It will be called for each of these coils value get
mb.onSetCoil(0, c00set, 6); // Add single callback for multiple coils. It will be called for each of these coils value SET
//modbusNeedStart=1;//нужно перезапустить Modbus
//Serial.println("eXIT c00setup (00)");
}
uint16_t c00get(TRegister* reg, uint16_t val){
//if(reg->address.address == 0)
// return COIL_VAL(1);
// //return *(ptrTemp+1);
//if(reg->address.address == 1)
// //return *(ptrTemp);
// return COIL_VAL(1);
return val;
}
uint16_t c00set(TRegister* reg, uint16_t val) {
//Serial.print("enter c00set (00)");
//Serial.print(reg->address.address);
//Serial.println(COIL_BOOL(val));
//mb.Hreg(0, mb.Hreg(0)+1);
digitalWrite(coilOutList[reg->address.address], COIL_BOOL(val));
//mb.Hreg(1)+=1;
return val;
}
void hc8setup(){
//Serial.println("enter hс8setup (200)");
mb.addHreg(200); //Создаем holding регистр с адресом 200
mb.addHreg(0, 0, 6);//Создаем 6 holding регистров с адреса 0
}
void rangeRegSetup(){
mb.addHreg(0x7ff); //Создаем holding регистр с адресом 2047
mb.addIreg(0x800, 4096, 16);//Создаем 16 input регистров с адреса 0x800
delay(1);
rangeSensor.setTimeout(500);
if (!rangeSensor.init()) {
mb.Hreg(0x7ff, 3);
//Serial.println("rangeRegSetup init error");
} else {
mb.Hreg(0x7ff, 2); //Примем значение "2" как успешную инициализацию.
rangeSensor.setROISize(4, 4); //Задаем ROI, 4 по ширине и 4 по высоте
//Serial.println("rangeRegSetup init good");
//delay(150);
rangeSensorFlag = 0; //Скидываем флаг, для того чтобы пошело процесс измерения
}
}
void rangeRegSetupReading(){
mb.addHreg(0x800, 0, 16);//Создаем 16 holding регистров с адреса 0x800
for (uint8_t i=0; i<16; i++){//Читаем из EEPROM значения
uint8_t readByte = eeRead(h800eeprom+i, 1);
if (255==readByte){//Если прочитанное равно нулю или равно (новая плата)
eeWrite(h800eeprom+i, 1, 1); //Записываем в EEprom 1
readByte = 1;
};
mb.Hreg(0x800+i, readByte);
}
mb.onSetHreg(0x800, h800set, 16);
}
uint16_t h800set(TRegister* reg, uint16_t val){
//Serial.println("enter h800set");
uint8_t toeeprom = 0;
if (0 == val || 1 == val){//Если записанное 1 или 0
//Serial.print("reg->address.address");
//Serial.println(reg->address.address);
eeWrite(h800eeprom + reg->address.address - 0x800, 1, val); //Записываем в EEprom
return val;
}
else{
return mb.Hreg(reg->address.address); //Если значение неверно - просто оставляем старое
}
}
Вот таблица регистров
|
Адрес |
Тип |
Значение |
|
0x80 |
holding |
Modbus ID 1-247 По-умолчанию 1. Хранится в EEPROM |
|
0x6e |
holding |
RS-485 скорость. Значение скорости деленное на 100. То есть 9600->96, 19200->192, .. 115200->1152 Хранится в EEPROM |
|
0x6f |
holding |
RS-485 Четность 0-none 1-odd 2-even Хранится в EEPROM |
|
0x70 |
holding |
RS-485 Стопбиты 1 или 2 Хранится в EEPROM |
|
0x82 |
holding |
Выключение стстусного светодиода, не реализовано. |
|
0 |
coil |
Управление выходом A4 |
|
1 |
coil |
Управление выходом A3 |
|
2 |
coil |
Управление выходом A2 |
|
3 |
coil |
Управление выходом D4 |
|
4 |
coil |
Управление выходом D5 |
|
5 |
coil |
Управление выходом D6 |
|
0-5 |
holding |
Просто отладочные |
|
0x7ff |
holding |
Статус инициализации сенсора. 2 - удачно 3 - неудачно |
|
0x79 |
input |
Напряжение питания с коэффициентом 10 то есть 195 - 19,5В |
|
0x7с |
input |
Температура микроконтроллера (надо отлаживать, что-то даташит невнятен) |
|
0x68, 0x69 |
input |
Uptime в секундах. 0x68 - старшая часть. |
|
0x800-0x80f |
holding |
Регистры конфигурации опроса ROI Если 1 - ROI опрашивается. 0 - нет. Хранится в EEPROM |
|
0x800-0x80f |
input |
Значения дальности в миллиметрах для ROI |
вот так выглядит:
Интеграция
Теперь - самое интересное. У нас есть устройство которое отдает значения. Как их получить и применить для решения насущных задач?
Да, мне нравится Home Assistant, но реализация в нем Modbus RTU - ну, весьма-весьма так себе.
Поэтому опрашивать устройство будет контроллер Wiren Board. У меня версии 8.5 - но это по большему счету влияет только на быстродействие и объем памяти. Вот работу с Modbus в его шататном ПО можно настроить как угодно, до тонкостей.
То есть план такой:
-
контроллер опрашивает "дальномер", результаты публикуются в MQTT
-
Результаты используются и в самом контроллере и в HA
Что ж, открывем документацию, вполне годную и подробную, с примерами и пишем шаблон
{
"title": "rangeSensor_title",
"device_type": "rangeSensor_title",
"group": "g-diy",
"device": {
"name": "rangeSensor_title",
"id": "RangeSensor",
"min_read_registers": 1,
"max_read_registers": 10,
"max_reg_hole": 10,
"max_bit_hole": 10,
"response_timeout_ms": 60,
"frame_timeout_ms": 10,
"device_max_fail_cycles": 5,
"guard_interval_us": 500,
"groups": [
{
"title": "General",
"id": "general"
},
{
"title": "ROI poll setup",
"id": "ROI_poll"
},
{
"title": "HW Info",
"id": "g_hw_info"
},
{
"title": "Debug",
"id": "debug"
}
],
"parameters": {
"baud_rate": {
"title": "Baud rate",
"description": "baud_rate_description",
"address": 110,
"reg_type": "holding",
"enum": [96, 192, 384, 576, 1152],
"default": 96,
"enum_titles": [
"9600",
"19200",
"38400",
"57600",
"115200"
],
"group": "general",
"order": 1
},
"disable_indication": {
"title": "Status LED",
"address": 130,
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 0,
"group": "general",
"order": 3
},
"distance_0_0": {
"title": "distance_0_0",
"address": "0x800",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 1
},
"distance_0_1": {
"title": "distance_0_1",
"address": "0x801",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 2
},
"distance_0_2": {
"title": "distance_0_2",
"address": "0x802",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 3
},
"distance_0_3": {
"title": "distance_0_3",
"address": "0x803",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 4
},
"distance_1_0": {
"title": "distance_1_0",
"address": "0x804",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 5
},
"distance_1_1": {
"title": "distance_1_1",
"address": "0x805",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 6
},
"distance_1_2": {
"title": "distance_1_2",
"address": "0x806",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 7
},
"distance_1_3": {
"title": "distance_1_3",
"address": "0x807",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 8
},
"distance_2_0": {
"title": "distance_2_0",
"address": "0x808",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 9
},
"distance_2_1": {
"title": "distance_2_1",
"address": "0x809",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 10
},
"distance_2_2": {
"title": "distance_2_2",
"address": "0x80a",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 11
},
"distance_2_3": {
"title": "distance_2_3",
"address": "0x80b",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 12
},
"distance_3_0": {
"title": "distance_3_0",
"address": "0x80c",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 13
},
"distance_3_1": {
"title": "distance_3_1",
"address": "0x80d",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 14
},
"distance_3_2": {
"title": "distance_3_2",
"address": "0x80e",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 15
},
"distance_3_3": {
"title": "distance_3_3",
"address": "0x80f",
"reg_type": "holding",
"enum": [0, 1],
"enum_titles": ["Enabled", "Disabled"],
"default": 1,
"group": "ROI_poll",
"order": 16
}
},
"channels": [
{
"name": "testreg",
"reg_type": "holding",
"address": 200,
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg0",
"reg_type": "holding",
"address": "0",
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg1",
"reg_type": "holding",
"address": "1",
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg2",
"reg_type": "holding",
"address": "2",
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg3",
"reg_type": "holding",
"address": "3",
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg4",
"reg_type": "holding",
"address": "4",
"scale": 1,
"max": 255,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "testreg5",
"reg_type": "holding",
"address": "5",
"scale": 1,
"type": "value",
"format": "u16",
"group": "general"
},
{
"name": "sensorStatus",
"reg_type": "holding",
"enum": [ 1, 2, 3 ],
"enum_titles": [ "zero", "work", "notwork" ],
"readonly": false,
"address": "0x7ff",
"scale": 1,
"max": 255,
"format": "u16",
"group": "general"
},
{
"name": "Out0",
"reg_type": "coil",
"address": 0,
"type": "switch",
"group": "general"
},
{
"name": "Out1",
"reg_type": "coil",
"address": 1,
"type": "switch",
"group": "general"
},
{
"name": "Out2",
"reg_type": "coil",
"address": 2,
"type": "switch",
"group": "general"
},
{
"name": "LD4",
"reg_type": "coil",
"address": 3,
"type": "switch",
"group": "general"
},
{
"name": "LD5",
"reg_type": "coil",
"address": 4,
"type": "switch",
"group": "general"
},
{
"name": "LD6",
"reg_type": "coil",
"address": 5,
"type": "switch",
"group": "general"
},
{
"name": "distance-0-0",
"reg_type": "input",
"address": "0x800",
"type": "value",
"group": "general"
},
{
"name": "distance-0-1",
"reg_type": "input",
"address": "0x801",
"type": "value",
"group": "general"
},
{
"name": "distance-0-2",
"reg_type": "input",
"address": "0x802",
"type": "value",
"group": "general"
},
{
"name": "distance-0-3",
"reg_type": "input",
"address": "0x803",
"type": "value",
"group": "general"
},
{
"name": "distance-1-0",
"reg_type": "input",
"address": "0x804",
"type": "value",
"group": "general"
},
{
"name": "distance-1-1",
"reg_type": "input",
"address": "0x805",
"type": "value",
"group": "general"
},
{
"name": "distance-1-2",
"reg_type": "input",
"address": "0x806",
"type": "value",
"group": "general"
},
{
"name": "distance-1-3",
"reg_type": "input",
"address": "0x807",
"type": "value",
"group": "general"
},
{
"name": "distance-2-0",
"reg_type": "input",
"address": "0x808",
"type": "value",
"group": "general"
},
{
"name": "distance-2-1",
"reg_type": "input",
"address": "0x809",
"type": "value",
"group": "general"
},
{
"name": "distance-2-2",
"reg_type": "input",
"address": "0x80a",
"type": "value",
"group": "general"
},
{
"name": "distance-2-3",
"reg_type": "input",
"address": "0x80b",
"type": "value",
"group": "general"
},
{
"name": "distance-3-0",
"reg_type": "input",
"address": "0x80c",
"type": "value",
"group": "general"
},
{
"name": "distance-3-1",
"reg_type": "input",
"address": "0x80d",
"type": "value",
"group": "general"
},
{
"name": "distance-3-2",
"reg_type": "input",
"address": "0x80e",
"type": "value",
"group": "general"
},
{
"name": "distance-3-3",
"reg_type": "input",
"address": "0x80f",
"type": "value",
"group": "general"
},
{
"name": "Supply Voltage",
"reg_type": "input",
"address": 121,
"scale": 0.1,
"type": "voltage",
"readonly": true,
"enabled": false,
"group": "g_hw_info"
},
{
"name": "MCU Temperature",
"reg_type": "input",
"address": 124,
"type": "temperature",
"format": "s16",
"scale": 0.1,
"enabled": false,
"group": "g_hw_info"
},
{
"name": "Uptime",
"reg_type": "input",
"address": 104,
"type": "text",
"format": "u32",
"enabled": false,
"group": "g_hw_info"
}
],
"translations": {
"en": {
"rangeSensor_title": "Modbus range array sensor",
"Current": "Load current"
},
"ru": {
"rangeSensor_title": "Дальномер",
"General": "Общее",
"HW Info": "Данные модуля",
"Debug": "Диагностика",
"ROI poll setup": "Включение опроса ROI",
"no": "нет",
"yes": "да",
"Disabled": "Отключен",
"testreg": "Тестовый",
"Supply Voltage": "Напряжение питания",
"zero": "Ноль",
"work": "Работает",
"notwork": "Не работает",
}
}
}
}Отправляем на контроллер шаблон и перезапускаем сервис
scp config-rangeSensor.json root@main1:/etc/wb-mqtt-serial.conf.d/templates/ && ssh root@main1 systemctl restart wb-mqtt-serialПосле создания устройства с шаблоном получаем результат
И я специально не стал вырезать управление выходами. Планирую применить дальномер для контроля реального положения откатных ворот. Потому что у привода из полезной информации — только концевые датчики, а хочется видеть состояние в реальном времени.
Но это уже весной как потеплеет.
Автор: garageman
