Недавно на Хабре были опубликованы несколько статей ( раз, два ) на тему бизнес-процессов. Там утверждается, что в этой области всё настолько усложнено и запутанно, что разобраться в этом нельзя. Также было высказано подозрение, что теория процессного управления — по сути чистый пиар и маркетинг, не имеющий практической пользы.
Я много лет занимаюсь процессным управлением и, раз уж эта тема была поднята, опишу что это такое и зачем оно нужно.
Термин «процессное управление» применяется к двум разным сферам деятельности:
- В случае, когда не производится автоматизация исполнения бизнес-процессов. Задача — составить описание бизнеса в виде графических диаграмм, которые легко воспринимаются людьми. Такие диаграммы фактически представляют собой специальный язык общения менеджеров, бизнес-аналитиков и руководителей предприятий и используются для выработки и объяснения базовых решений по организации бизнеса предприятия.
- В случае, когда бизнес-процессы непосредственно исполняются в компьютерной среде предприятия. Будем называть процессы этого вида — исполнимые бизнес-процессы. Для исполнения таких бизнес-процессов на предприятии устанавливается специальная компьютерная система — BPMS (Business Process Managrment System) в английском варианте наименования, или СУБП (Система Управления Бизнес-Процессами) в русском варианте. Этим бизнес-процессам и посвящена данная статья.
Эволюция развития BPMS и «естественный отбор» за примерно 15 — 20 лет привели к тому, что в существующих на рынке BPMS используется одна и та же базовая концепция. В ней к бизнес-процессам относятся два понятия: определение бизнес-процесса и экземпляр бизнес-процесса. Иногда определение бизнес-процесса также называют шаблоном бизнес-процесса. Определение бизнес-процесса содержит схему бизнес-процесса, роли бизнес-процесса, правила назначения исполнителей на роли. Также определение бизнес-процесса содержит описание структур хранения данных.
Для каждого определения бизнес-процесса можно создавать и запускать на выполнение экземпляры этого бизнес-процесса. Понятия определения и экземпляра бизнес-процесса аналогичны понятиям класса и объекта в программировании. То есть, если определение бизнес-процесса содержит схему бизнес-процесса, типы данных, названия ролей, то в выполняющемся экземпляре бизнес-процесса на схеме находятся перемещающиеся точки управления, на роли назначаются конкретные исполнители, экземпляр бизнес-процесса содержит конкретные данные, типы которых соответствуют типам данных в определении бизнес-процесса.
Проще всего представлять себе перемещающиеся по схеме исполнимого бизнес-процесса точки управления по аналогии с перемещением фишек в настольной игре с кубиком.
Схема исполнимого бизнес-процесса состоит из узлов и переходов (их иногда также называют ребрами). Появление точки управления в узле определенного вида соответствует выполнению некоторого действия в производственной деятельности предприятия. В этот момент времени BPMS генерирует задание конкретному исполнителю. Переходы на схеме бизнес-процесса, а также узлы, предназначенные для разветвлений и слияний точек управления, располагаются таким образом, чтобы содержащиеся в бизнес-процессе действия выполнялись скоординировано и в правильном порядке.
Фактически основная функция BPMS — раздавать задания исполнителем в соответствии с перемещением точек управления по схеме бизнес-процесса и контролировать выполнение этих заданий.
В современных BPMS определение бизнес-процесса также содержит описание средств взаимодействия бизнес-процесса с исполнителем задания. Обычно это графическая форма для взаимодействия экземпляра бизнес-процесса с пользователем, или программный интерфейс для взаимодействия с внешней информационной системой. Еще одним элементом определения бизнес-процесса являются бизнес-правила, которые используются для выбора конкретного пути дальнейшего движения точки управления в точках разветвления маршрутов.
Есть определенное сходство между исполнимым бизнес-процессом и компьютерной программой. В основе и исполнимого бизнес-процесса и компьютерной программы лежат алгоритмы. Для компьютерных программ, так же как для бизнес-процессов для аналитического моделирования, существуют графические нотации (Например, диаграмма классов UML), которые программисты и программные архитекторы используют для объяснения различных программных и архитектурных решений. Однако, сами компьютерные программы пока все-таки массово не разрабатываются в форме графических объектов, они в основном пишутся в виде текстов на языках программирования. В чем ситуация для исполнимых бизнес-процессов отличается от компьютерных программ? В отличие от программы, команды которой выполняет компьютер, часть действий бизнес-процесса выполняют люди. Они делают это существенно дольше компьютера, поэтому экземпляры бизнес-процессов выполняются относительно долго, их состояние меняется медленно. Более того, в отличие от компьютерной программы, во время выполнения бизнес-процессов менеджмент предприятия может заметно влиять на их выполнение, например, увеличивать или уменьшать количество работников, выполняющих те, или иные действия.
Поэтому руководителям и менеджерам предприятия важно быстро понимать, в каком состоянии находятся исполняющиеся экземпляры бизнес-процессов предприятия. Такое понимание дает графическая схема бизнес-процесса с нанесенными на нее текущими положениями точек управления, а также пройденными этими точками маршрутами с момента запуска экземпляра бизнес-процесса. Для компьютерных программ такие диаграммы в большинстве случаев смысла не имеют, т.к. скорость перемещения точек управления будет существенно превышать пределы человеческих возможностей по их отслеживанию.
Процессный подход в случае исполнимых бизнес-процессов
Процессный подход предполагает, что деятельность предприятия можно представить в виде множества выполняющихся экземпляров бизнес-процессов. Он эффективен для предприятий, в производственной деятельности которых происходит многократное повторение одних и тех же цепочек действий, совершаемых различными исполнителями. Такими предприятиями является большинство офисных компаний, занимающихся различными видами работ с документами, таких как — банки, страховые, инвестиционные компании, консалтинговые компании, издательства. Также использование процессного подхода эффективно на предприятиях, деятельность которых описывается четкими регламентами, например, — в органах государственного управления.
Процессным управлением в случае исполнимых бизнес-процессов можно назвать следующую деятельность:
- На предприятии бизнес-процессы выделены, построены в исполнимом виде и внедрены в эксплуатацию путем загрузки в BPMS. Процессное управление в этом случае является результатом:
- Действий бизнес-аналитиков, разработавших исполнимые бизнес-процессы, в частности — схемы бизнес-процессов
- Принятия управленческих решений менеджерами в узлах схем экземпляров бизнес-процессов, имеющих различные возможные варианты дальнейшего движения точек управления
- Принятия управленческих решений исполнителями заданий при вводе в экземпляры бизнес-процессов данных (от которых существенно зависит их дальнейшее поведение).
- К процессному управлению относится оперативное изменение схем и других элементов определений бизнес-процессов в ответ на изменение условий бизнеса предприятия.
- Также к процессному управлению относится косвенное административное влияние на выполнение конкретных экземпляров бизнес-процессов. Например, влияние по «человеческим ресурсам» — менеджмент предприятия может увеличивать или уменьшать количество работников, выполняющих определенные операции, или изменять требования к квалификации работников, выполняющих некоторые действия, а также принимать конкретные кадровые решения, назначая сотрудников на те, или иные роли. Также менеджеры могут анализировать состояния исполняющиеся экземпляров бизнес-процессов, проводить разбор возникающих коллизий и принимать различные административные решения, влияющие на эффективность исполнения экземпляров бизнес-процессов, не изменяя при этом схемы бизнес-процессов.
Основные преимущества процессного подхода в случае исполнимых бизнес-процессов
В случае использования исполнимых бизнес-процессов на предприятии появляется аналог производственного конвейера, от которого можно получить увеличение производительности труда, сравнимое с тем, которое было получено от внедрения конвейера на производстве. Повышение производительности труда достигается вследствие того, что данный механизм позволяет исключить из действий сотрудников рутинные операции, неэффективные процедуры, связанные с поиском и передачей информации, существенно повысить скорость взаимодействия сотрудников. Работники выполняют поступившие задачи, не отвлекаясь на:
- Получение от других работников необходимых для выполнения задания данных
- Передачу результатов своего труда другим работникам
- Изучение должностных инструкций
Все необходимое для выполнения задания возникает перед работником на экране компьютера.
Однако, наиболее эффектное использование исполнимых бизнес-процессов связано с понятием «Процессная трансформация»: После того, как BPMS внедрена в эксплуатацию и все работники предприятия привыкли к тому, что их деятельность является выполнением заданий BPMS, оказывается что, изменяя определения бизнес-процессов, можно очень быстро перестраивать бизнес предприятия. Так как в случае BPMS работникам не надо заботиться о том, от кого получить исходную информацию и кому отправить результат работы, можно легко и очень быстро изменять последовательности действий, исполнителей и типы используемых данных. При этом не требуется изменять должностные инструкции, проводить тренинги по обучению и аттестации. Во многих случаях исполнителей заданий можно даже не информировать об изменении бизнес-процессов, так как это не отразится на характере их работы.
Это приводит к качественным изменениям в управлении. Получаемая скорость изменения бизнеса в десятки и даже сотни раз может превосходить скорость изменения традиционными методами. При этом стоимость преобразования бизнеса небольшая. Это может стать существенным конкурентным преимуществом.
Более подробное описание исполнимых бизнес-процессов
Схема бизнес-процесса
Схема обычно определяется как математическое понятие — направленный граф: множество узлов, соединенных между собой переходами (также иногда называемыми стрелочками или ребрами). Узлы бизнес-процесса могут быть двух типов — узлы, соответствующие шагам процесса, и маршрутные узлы. Во время выполнения по переходам перемещаются точки управления (указатели на активные узлы экземпляра бизнес-процесса).
В выполняющемся экземпляре бизнес-процесса одновременно может быть несколько точек управления. В соответствии с бизнес-логикой точка управления в маршрутном узле может разделиться на несколько точек управления, также точки управления могут ждать друг друга в определенном маршрутном узле и далее слиться в одну точку управления.
В узле, соответствующем шагу процесса, находится узел-действие. Если точка управления пришла в узел-действие, то BPMS дает задание исполнителю (сотруднику или информационной системе) и ждет ответа (сообщения, что работа выполнена). После ответа исполнителя точка управления движется по переходу к следующему узлу бизнес-процесса.
Маршрутный узел соответствует появлению, удалению, разветвлению-слиянию точек управления или выбору перехода, по которому точка управления будет перемещена дальше. В таких узлах BPMS выбирает на основании содержащихся в маршрутных узлах бизнес-правил следующий узел (узлы), в который будет направлена точка управления. Часто с этими узлами связано более одного входящего или исходящего перехода.
Поясним поведение наиболее часто используемых в бизнес-процессах узлов, а также приведем их графические изображения в соответствии с нотацией BPMN.
Узел «начало» соответствует точке начала исполнения бизнес-процесса. У него нет входящих ребер (переходов) и есть только одно исходящее ребро. В момент запуска экземпляра бизнес-процесса в узел помещается точка управления, которая тут же выходит из него по исходящему ребру. В бизнес-процессе должен существовать единственный узел «начало». Обозначается «тонкой» окружностью (Рис. 1 а)

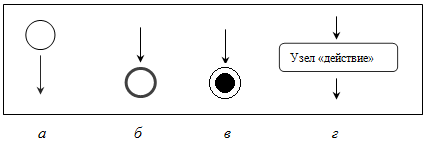

Рисунок 1. Обозначения узлов: а – начало; б – завершение потока; в – окончание; г – действие
Узел «завершение потока» должен иметь одно или более входящих ребер и ни одного исходящего. При попадании какой-либо точки управления в этот узел она удаляется. Экземпляр бизнес-процесса, в котором не осталось ни одной точки управления, считается завершившимся. В бизнес-процессе может существовать несколько узлов «завершение потока». Этот узел не обязателен, если в бизнес-процессе существует хотя бы один узел «окончание». Обозначается «жирной» окружностью (Рис. 1 б).
Узел «окончание» соответствует точке окончания исполнения бизнес-процесса. Узел «окончание» должен иметь один или более входящих ребер (переходов) и ни одного исходящего ребра. При попадании управления в узел «окончание» удаляются все точки управления в этом экземпляре процесса, а также во всех его подпроцессах. В бизнес-процессе может существовать несколько узлов «окончание». Этот узел не обязателен, если в бизнес-процессе существует хотя бы один узлел «завершение потока». Обозначается черной окружностью внутри окружности (Рис. 1, в).
Узел «действие» генерирует задание исполнителю, обозначается прямоугольником со скругленными углами, в центре которого пишется имя узла (Рис. 1 г)
Узел «исключающий шлюз» может иметь несколько входящих и несколько исходящих ребер. Для каждой пришедшей в него точки управления выбирается, по какому из исходящих ребер она будет перемещена далее. Обозначается ромбом, в котором изображен «крестик» (Рис. 2 а).

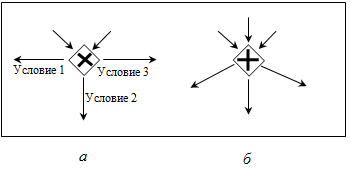

Рисунок 2. Обозначения узлов: а – исключающий шлюз; б – параллельный шлюз
Узел «параллельный шлюз» обозначается ромбом, в котором изображен «плюс» (Рис.2 б). Может иметь несколько входящих и несколько исходящих ребер. Для каждого входящего ребра пришедшая по нему в параллельный шлюз точка управления ставится в очередь. Если для всех входящих ребер их очереди заполнены хотя бы одной точкой управления, то все точки управления, находящиеся на первой позиции очереди каждого входящего ребра, удаляются, а на каждом исходящем ребре генерируется точка управления.

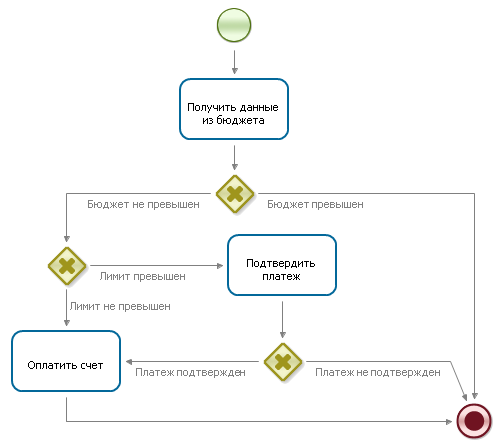

Рисунок 3. Пример (упрощенный) схемы бизнес-процесса “Оплата счета поставщика”
Переменные бизнес-процесса
При помощи переменных происходит обмен информацией между шагами процесса Переменные бизнес-процесса также используются при выборе конкретного внутреннего перемещения точки управления между узлами по какому-либо из возможных переходов. Переменные бизнес-процесса могут являться входящими и исходящими параметрами при взаимодействии BPMS с информационными системами предприятия.
Роли бизнес-процесса
В экземпляре бизнес-процесса производится связывание узлов-действий с исполнителями заданий при помощи ролей. При разработке бизнес-процесса создается роль и ставится в соответствие определенным узлам-действиям. Во время выполнения бизнес-процесса ролям назначаются конкретные исполнители. Здесь можно провести аналогию с театральным спектаклем: в процессе написании сценария определяются используемые в спектакле роли. Потом, при постановке в конкретном театре, на роли назначаются актеры – исполнители ролей.
В бизнес-процессе также могут быть различные правила выполнения заданий. Например, бизнес-процесс может послать задание на выполнение всем членам некоторой группы пользователей, а выполнять это задание будет первый пользователь, взявший задание на выполнение, — у остальных членов группы это задание будет отозвано.
Системы управления бизнес-процессами и их основные компоненты
Современная BPMS должна обеспечивать разработку бизнес-процессов в графической среде, исполнение экземпляров бизнес-процессов, мониторинг состояний экземпляров, ведение истории событий экземпляров бизнес-процессов, интеграцию приложений при помощи используемых бизнес-процессами коннекторов, администрирование пользователей, а также возможность замещения исполнителей заданий.
Для выполнения этих функций в BPMS служат следующие графические интерфейсы:
- интерфейсы для работы с заданиями исполнителей
- интерфейсы для работы с загруженными в BPMS определениями бизнес-процессов
- интерфейсы для работы с выполняющимися в BPMS экземплярами процессов
- интерфейсы для администрирования пользователей и групп пользователей
- интерфейсы для настройки замещений исполнителей заданий
Для создания и изменения бизнес-процессов обычно применяются графические дизайнеры, являющиеся частью среды разработки, которые могут быть как отдельными самостоятельными программами, так и интернет-приложениями.
Типичная BPMS состоит из следующих основных компонентов:
- Среда исполнения бизнес-процессов
- Среда разработки бизнес-процессов и связанных с ними объектов
- Клиент-оповещатель о поступивших заданиях
- Компонент-коннектор к другим информационным системам
Также BPMS может содержать симулятор бизнес-процессов, используемый для отладки бизнес-процессов перед их загрузкой в промышленную систему.
Среда исполнения бизнес-процессов – это основной компонент BPMS. Она реализует исполнение экземпляра бизнес-процесса в соответствии с его определением. Этот компонент содержит определения загруженных в него бизнес-процессов и выполняющиеся экземпляры бизнес-процессов. Генерирует списки заданий и визуальные формы, соответствующие заданиям. Как правило, среда исполнения бизнес-процессов позволяет создавать и изменять свойства пользователей, а также дает возможность устанавливать различные права на объекты системы.
Среда разработки бизнес-процессов и связанных с ними объектов служит для создания и модификации исполнимых бизнес-процессов. В этой среде определяются последовательность выполнения шагов бизнес-процесса и данные, назначаются роли участникам процесса, вводятся правила маршрутизации, определяются графические формы заданий, используемые участниками бизнес-процесса для выполнения задач. Среда разработки позволяет сконструировать графическую схему бизнес-процесса с описанием ее деталей в виде свойств отдельных элементов (действий, подпроцессов, маршрутных узлов и т.д.) или бизнес-процесса в целом. Среда разработки — инструмент разработчика бизнес-процессов (бизнес-аналитика), он, в частности, обеспечивает внесение изменений в бизнес-процесс путем простой модификации графической схемы и свойств элементов.
Клиент-оповещатель о поступивших заданиях представляет собой компонент, обеспечивающий доступ пользователей к функциональности среды исполнения бизнес-процессов. В частности, он: Отображает списки заданий и визуальные формы заданий. Позволяет пользователям выполнять задания. Позволяет администратору системы устанавливать права на объекты системы. Дает возможность осуществлять мониторинг исполнения экземпляров бизнес процессов. А также реализует оповещение пользователя о поступивших задачах.
Компонент-коннектор к другим информационным системам в различных BPMS реализован по-разному. В данной статье будем рассматривать компонент-коннектор, представляющий собой набор специальных приложений — бот-станций. Каждая бот-станция должна располагаться на отдельном сервере, одна из бот-станций (локальная бот-станция) может располагаться на том же сервере, что и среда исполнения. Бот-станции содержат специальные сущности — ботов, которые периодически опрашивают среду исполнения. Боты представляют собой автоматических исполнителей, чем-то напоминающих человека (такая организация коннектора более удобна управленцам, — им легче думать в этих таких терминах). Если выполняющиеся в среде исполнения экземпляры бизнес-процессов содержат задачи для ботов, загруженных в бот-станцию, то боты выполняют эти задачи и возвращают результаты работы в среду исполнения. В частности, при этом боты могут обращаться к другим информационным системам.
При помощи интерфейсов для работы с заданиями исполнителей пользователь может:
- Получать, фильтровать, выполнять задачи, генерируемые экземплярами бизнес-процессов
- Запускать новые экземпляры бизнес-процессов
- Просматривать состояния выполняющихся экземпляров бизнес-процессов
- Загружать в среду исполнения новые определения бизнес-процессов, или новые версии уже содержащихся в среде исполнения определений бизнес-процессов

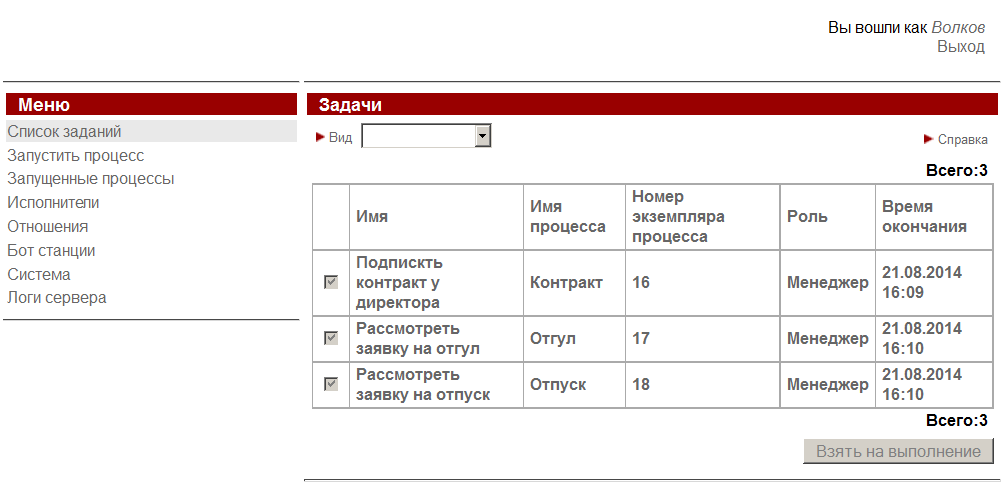

Рисунок 4. Пример интерфейса, отображающего список задач пользователя.

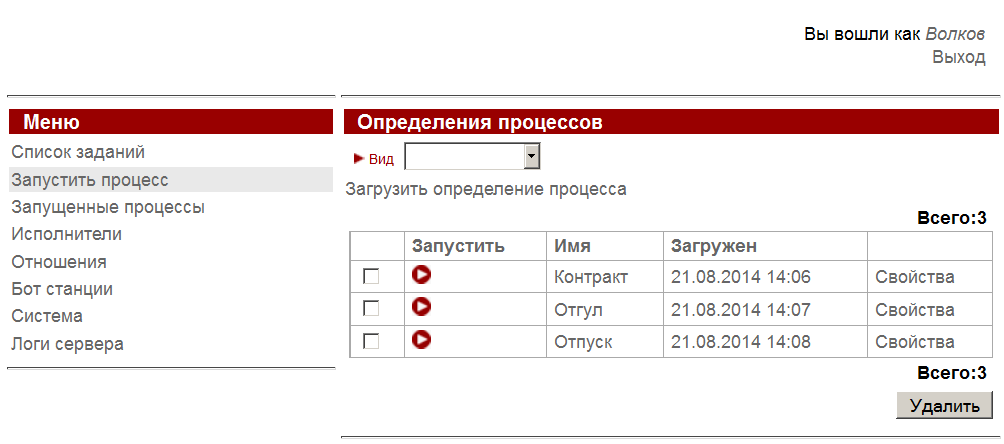

Рисунок 5. Пример интерфейса, в котором можно запускать новые экземпляры бизнес-процессов и загружать новые определения бизнес-процессов.
При помощи интерфейсов для администрирования системы администратор может:
- Создавать-удалять пользователей и группы пользователей
- Включать (исключать) пользователей в группы
- Раздавать права на объекты системы пользователям и группам пользователей
- Принудительно останавливать экземпляры бизнес-процессов
- Добавлять, изменять правила замещения пользователей

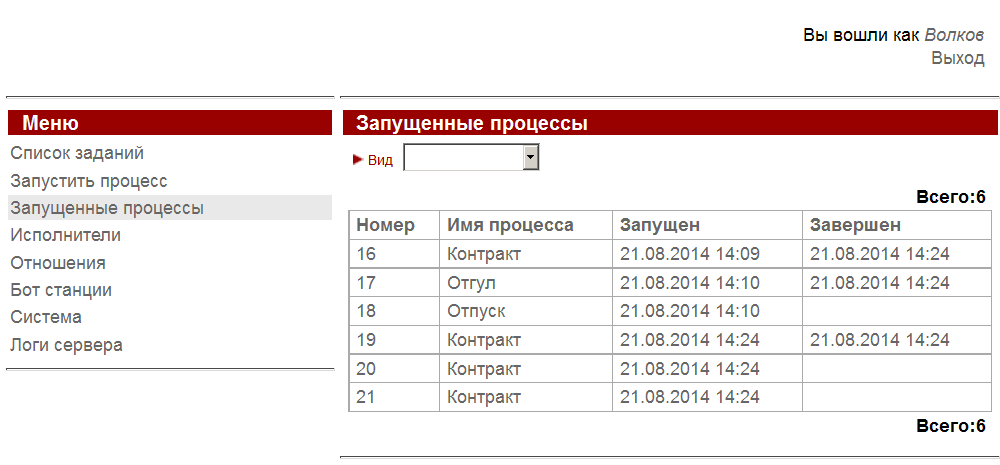

Рисунок 6. Пример интерфейса, в котором можно просматривать состояния выполняющихся экземпляров бизнес-процессов
Используя среду разработки, бизнес-аналитик может разрабатывать бизнес-процессы, включая бизнес-правила, различные элементы коннекторов к внешним системам и другие элементы, а также загружать их в среду исполнения.

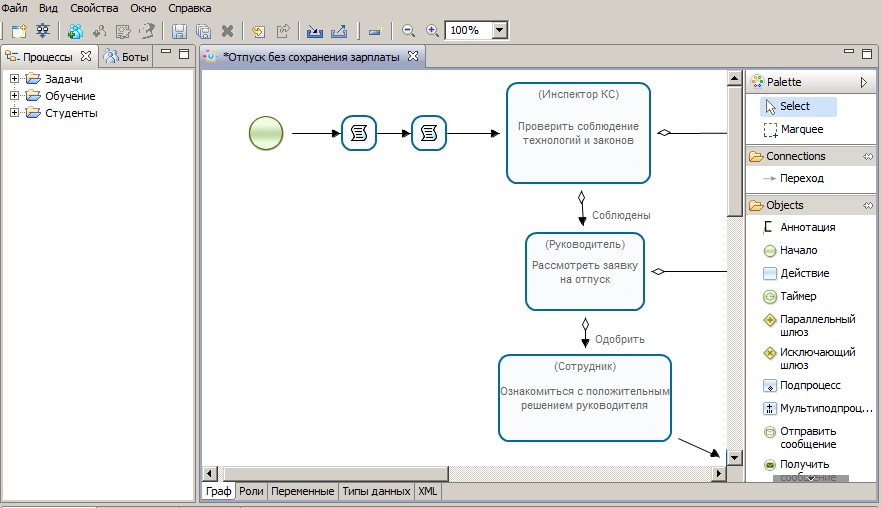

Рисунок 7. Пример интерфейса, в котором можно разрабатывать бизнес-процессы
При помощи симулятора бизнес-процессов можно тестировать разработанные бизнес-процессы на условной конфигурации на клиентском компьютере аналитика, не загружая их в промышленную систему.
Описание работы пользователей и компонентов BPMS
На одном сервере запускается среда исполнения бизнес-процессов. На нескольких серверах могут быть запущены бот-станции.
На клиентских компьютерах пользователей запускается клиент-оповещатель о поступивших заданиях или браузер, в котором открывается web-интерфейс BPMS.
На клиентских компьютерах аналитиков запускается среда разработки бизнес-процессов и связанных с ними объектов. Также на клиентских компьютерах аналитиков запускается симулятор бизнес-процессов.
В среде исполнения выполняются экземпляры бизнес-процессов.
Размещенные в бот-станциях боты (автоматические исполнители заданий) периодически опрашивают среду исполнения бизнес-процессов. Если выполняющиеся в среде исполнения экземпляры бизнес-процессов содержат задачи для ботов, то боты выполняют эти задачи и возвращают результаты работы в среду исполнения.
Web-интерфейсы и клиенты-оповещатели периодически обращаются к среде исполнения и отображают задачи пользователей.
Пользуясь web-интерфейсом BPMS пользователи:
- Получают, фильтруют, выполняют задачи, генерируемые экземплярами бизнес-процессов
- Запускают новые экземпляры бизнес-процессов
- Просматривают состояния выполняющихся экземпляров бизнес-процессов
Пользуясь web-нтерфейсом BPMS администраторы:
- Загружают или изменяют определения бизнес-процессов
- Создают или изменяют параметры пользователей и групп пользователей
- Раздают права на объекты системы
- Изменяют параметры ботов и бот-станций
При помощи среды разработки аналитики:
- разрабатывают и модифицируют бизнес-процессы
Для разработки бизнес-процесса аналитику надо:
- при помощи «мыши» нарисовать схему бизнес-процесса
- определить участвующие в процессе роли, назначить для ролей исполнителей
- задать данные бизнес-процесса (переменные процесса)
- определить графические элементы форм заданий бизнес-процесса
- связать узлы схемы бизнес-процесса с соответствующими ролями пользователей или ботов (автоматических исполнителей)
После того, как бизнес-процесс разработан, он загружается в BPMS. После этого можно запускать экземпляры данного бизнес-процесса и выполнять генерируемые ими задания.
При помощи симулятора бизнес-процессов аналитики тестируют разработанные бизнес-процессы на условной конфигурации перед загрузкой их в промышленную BPMS.
Клиенты-оповещатели сигнализируют пользователям о появлении новых заданий.
Реинжиниринг и эволюционное управление бизнес-процессами
Исторически процессный подход сначала включал в себя только бизнес-процессы для аналитического моделирования. В рамках этого подхода проводилось выделение бизнес-процессов предприятия, анализ выделенных бизнес-процессов и генерировались предложения по повышению эффективности бизнеса путем изменения бизнес-процессов. Далее производилось внедрение измененных бизнес-процессов на предприятии.
Так как изменение бизнес-процессов для аналитического моделирования не связано с автоматизацией, внедрение измененных бизнес-процессов являлось дорогой процедурой, предусматривало переобучение персонала, изменение должностных инструкций, часто — изменение организационной структуры предприятия. Такие изменения очень затратно делать последовательными небольшими шагами. Поэтому такие изменения производились редко, но сами изменения являлись значительными. В литературе такое преобразование бизнес-процессов получило название — реинжиниринг бизнес-процессов. Реинжиниринг бизнес-процессов подразумевает радикальное перепроектирование бизнес-процессов предприятия для достижения существенного эффекта производственно-хозяйственной и финансово-экономической деятельности.
При использования исполнимых бизнес-процессов стоимость внедрения изменений относительно небольшая, поэтому в этом случае часто применяется эволюционное изменение бизнес-процессов. На предприятии устанавливается BPMS, разрабатываются, загружаются в систему и внедряются в эксплуатацию бизнес-процессы «как есть», после чего они постепенно, в течение длительного времени преобразуются в бизнес-процессы «как надо» и постепенно эволюционируют вслед за изменением условий деятельности предприятия.
К бизнес-процессам часто привязывают расчет различных показателей эффективности деятельности предприятия (КПЭ), как финансовых, так и нефинансовых. Существуют методы процессного управления, основанные на КПЭ, предусматривающие предвидение результатов деятельности и планирование путей их достижения.
Для образного понимания того, как бизнес-процессы используются в качестве инструмента управления бизнесом в случае эволюционного управления с использованием КПЭ А. Белайчук (председатель Ассоциации профессионалов по управлению бизнес-процессами) предложил следующую аналогию: Управление предприятием можно образно сравнить с управлением автомобилем. В этом случае КПЭ являются аналогом того, что видит водитель — вид через лобовое стекло автомобиля и значения показателей датчиков (скорость, давление масла, количество оборотов двигателя, количество бензина и т.п.), а бизнес-процессы выполняют роль руля, педалей (газ, тормоз, сцепление) и рычага переключения передач автомобиля. То есть, служат для непосредственного управления траекторией в пространстве и времени.
Современный взгляд на процессное управление предполагает разнесение управления по нескольким уровням.
На первом уровне рассматривается общее стратегическое управление предприятием. На этом уровне используются бизнес-процессы для аналитического моделирования. Задача бизнес-процессов данного уровня – формирование общих представлений об основных бизнес-процессах предприятия и обмен этими представлениями между управленцами. Этот уровень не предполагает реальное исполнение разработанных бизнес-процессов.
Описать последовательности действий в бизнес-процессах первого уровня можно и просто в виде текста, такие описания называются — текстовые регламенты. Однако визуальную информацию люди воспринимает существенно быстрее и легче, чем текстовые описания. Поэтому наибольшее распространение получили именно графические представления бизнес-процессов для аналитического моделирования.
На верхнем уровне процессного управления также используются средства имитационного моделирования. Этот класс программ не предусматривает реального исполнения бизнес-процессов предприятия в компьютерной среде. Системы имитационного моделирования содержат настраиваемую статистическую модель бизнес-процессов организации. Задавая различные параметры этой модели и многократно «проигрывая» бизнес-процессы на условных автоматических пользователях, можно получить значения различных показателей деятельности и таким образом прогнозировать изменение реальных показателей предприятия в будущем в зависимости от тех или иных изменений в бизнес-процессах. Если статистическая модель построена правильно, то имитационное моделирование может быть средством определения оптимальных параметров бизнес-процессов.
На следующем уровне стратегические бизнес-процессы предприятия переводятся в исполнимые бизнес-процессы. На этом уровне схемы бизнес-процессов принято изображать в нотациях BPMN, UML (Диаграмма деятельности) и родственных им. На этом уровне текущая деятельность предприятия представляется в виде множества выполняющихся экземпляров бизнес-процессов.
Следующий (третий) уровень процессного управления соответствует бизнес-объектам предприятия. Состояние всего предприятия на текущий момент времени определяется состоянием всех бизнес-объектов предприятия на этот момент временя. Процессный подход предполагает, что состояния бизнес-объектов изменяются экземплярами бизнес-процессов второго уровня при выполнении соответствующих заданий. Для этого слоя в качестве хранилищ традиционно используются системы управления контентом (ECM-системы), или системы управления базами данных. Также возможно на этом уровне использовать ERP-системы. Для объяснения концепции бизнес-объектов можно воспользоваться аналогией с бухгалтерским учетом: бухгалтерское состояние предприятия на фиксированный момент времени определяется денежными остатками на счетах бухгалтерского учета, а изменение состояния предприятия определяется бухгалтерскими проводками. В рамках данной аналогии проводки будут соответствовать бизнес-процессам, а остатки на счетах — бизнес-объектам.
Математические основы исполнимых бизнес-процессов
Успех языка запросов к реляционным базам данных SQL обычно связывают с тем, что в основе его лежит солидная математическая теория — реляционная алгебра. Разработчики языков описания исполнимых бизнес-процессов также стараются положить в основу языка серьезную математическую теорию.
Большинство существующих языков описания исполнимых бизнес-процессов в той или иной степени относят к одной из двух математических теорий:
- теория сетей Петри
- концепция Пи-исчисления
Теория сетей Петри основана на классической теории графов, является расширением теории конечных автоматов. Она возникла в 60-х годах ХХ века и с тех пор постоянно развивается. Теория сетей Петри — сложная, очень хорошо разработанная теория, в ней строго определены такие понятия, как состояния, условия, переходы и т. п. Также теория включает графическую нотацию (систему графических обозначений, на основе которых можно рисовать соответствующие графы). Сети Петри хорошо исследованы математиками — установлены многие их свойства, доказано большое количество теорем.
Практическое использование теории сетей Петри в основном было связано с описанием поведения очень сложных систем, например элементов интегральных схем. Построив для системы соответствующую сеть Петри, далее можно было использовать результаты соответствующих теорем и таким образом исследовать свойства системы.
Для описания BPMS использовать концепцию сетей Петри в явном виде неудобно, так как графическая нотация сетей Петри не является интуитивно понятной. Бизнес-аналитикам, а тем более менеджерам с ней сложно работать. Кроме того, появились некоторые классы бизнес-процессов, которые нельзя описать с ее помощью.
Наследниками теории сетей Петри стали первые языки определения бизнес-процессов (например, WPDL и XPDL коалиции WfMC). Они основаны на теории графов и концептуально включают в себя многие понятия и концепции сетей Петри: узлы, переходы, условия и т.д. Однако, в отличие от сетей Петри, эти языки не являются строгими — в ряде случаев можно составить такие предложения языка, которые будут синтаксически допустимыми, однако поведение порожденного бизнес-процесса не будет определено однозначно.
Концепция Пи-исчисления (Pi calculus) была разработана в конце 80-х годов ХХ века Робином Милнером и основана на алгебре параллельных процессов. В отличие от сетей Петри, математическими объектами Пи-исчисления являются не графы, а выражения над элементами специальных множеств и преобразования над этими выражениями. В настоящее время Пи-исчисление является перспективной, но еще молодой и развивающейся теорией, в ней много открытых вопросов и нерешенных проблем. Математически было доказано, что функциональные возможности Пи-исчисления выше, чем сетей Петри.
Разработчики языков BPEL и BPML утверждают, что эти языки обладают более высокой выразительной мощностью, чем языки, основанные на сетях Петри, так как в основе этих языков лежит Пи-исчисление. Однако существуют и скептики, считающие, что связь этих языков с концепцией Пи-исчисления не очевидна, и предполагающих, что эти утверждения ближе к маркетинговому ходу, чем к реальному использованию этой теории при построении данных языков.
