Так то в принципе зашить аврку полно чем, куча всяких реализаций присутствует.
В очередной раз сижу дома, на больничном.
Скучно, всё чем "повеселить" разум оставил в офисе.
...обнаружил что зашить AVR'ку нечем. И программатор под рукой, но только то что есть, шить не умеет, то что нужно. Откопал вот это:

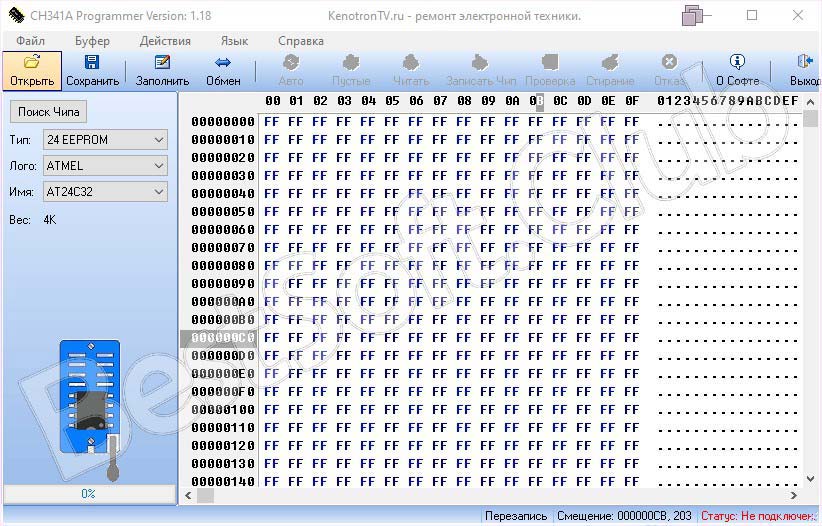

25 и 24 серию шить, картинка знакомая:
...а мне бы AVR'ку...
...ну, я в интернет... в интернете под этот прибор есть вот такое:
...ток шить оно умеет только: Atmega8; Atmega16; Atmega32; Atmega64; Atmega128; Atmega8515; Atmega8535; Atmega48; Atmega88; Atmega168; AT89S51; AT89S52.
...а мне бы ATTINY13A...

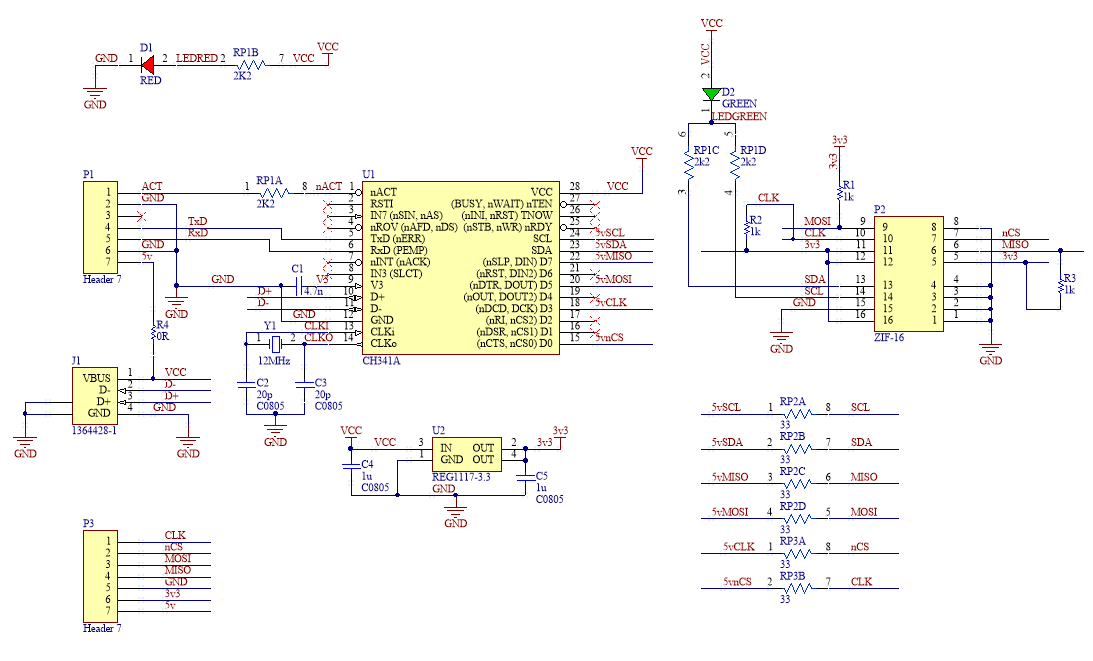

...решил развлечься... перерисовываем схему, чтоб понять как оно должно работать:
Брем библиотеку CH341A .(CH341DLL.DLL) и пара дней рисования на C#, в итоге получаем FMP(full mode programmer):
Вот и есть теперь чем зашить AVR'ку :).

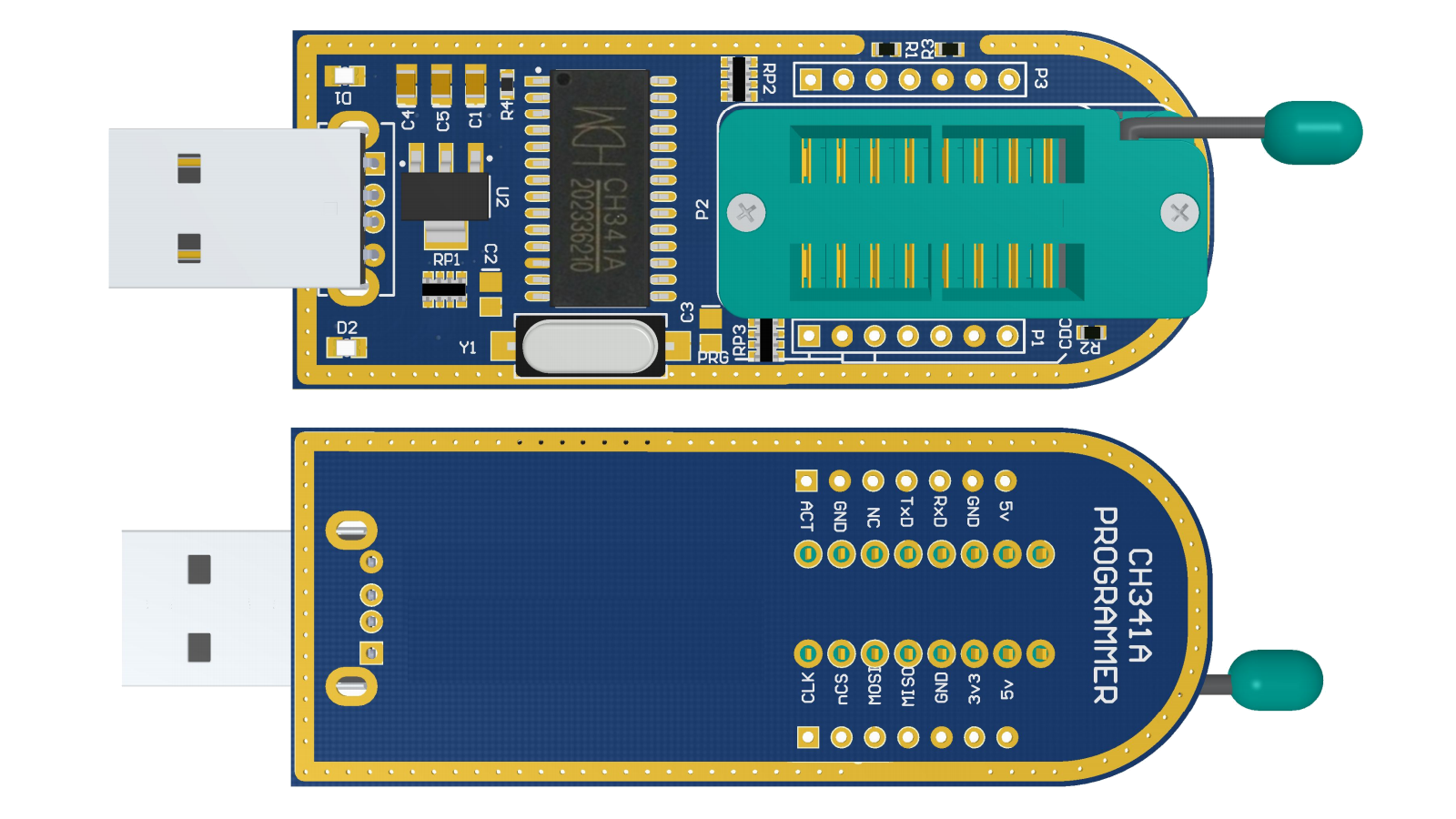

P.S. Повторил схему, сделал герберы, ну и софт выкладываю:
Надеюсь вам тоже полезным будет.
Всем удачного дня! Радости и процветания!
Автор: Михаил Шероносов
