Как определить, что за антенна у вас в руках, если на ней нет маркировки? Как понять, какая антенна лучше или хуже? Эта проблема меня мучила давно.
В статье простым языком описывается методика измерения характеристик антенн, и способ определения частотного диапазона антенны.
Опытным радиоинженерам эта информация может показаться банальной, а методика измерения — недостаточно точной. Статья рассчитана на тех, кто вообще ничего не понимает в радиоэлектронике, как я.
TL;DR Мы будем измерять КСВ антенн на различных частотах с помощью прибора OSA 103 Mini и направленного ответвителя, строить график зависимости КСВ от частоты.
Теория
Когда передатчик посылает сигнал в антенну, часть энергии излучается в воздух, а часть отражается и возвращается назад. Соотношение между излучаемой и отраженной энергией характеризуют с помощью коэффициента стоячей волны (КСВ или SWR). Чем меньше КСВ, тем большая часть энергии передатчика излучается в виде радиоволн. При КСВ = 1 отражения нет (вся энергия излучается). КСВ у реальной антенны всегда больше 1.
Если посылать в антенну сигнал разной частоты и одновременно измерять КСВ, можно найти, на какой частоте отражение будет минимальным. Это и будет рабочий диапазон антенны. Также можно сравнить между собой разные антенны для одного диапазона и найти, какая из них лучше.

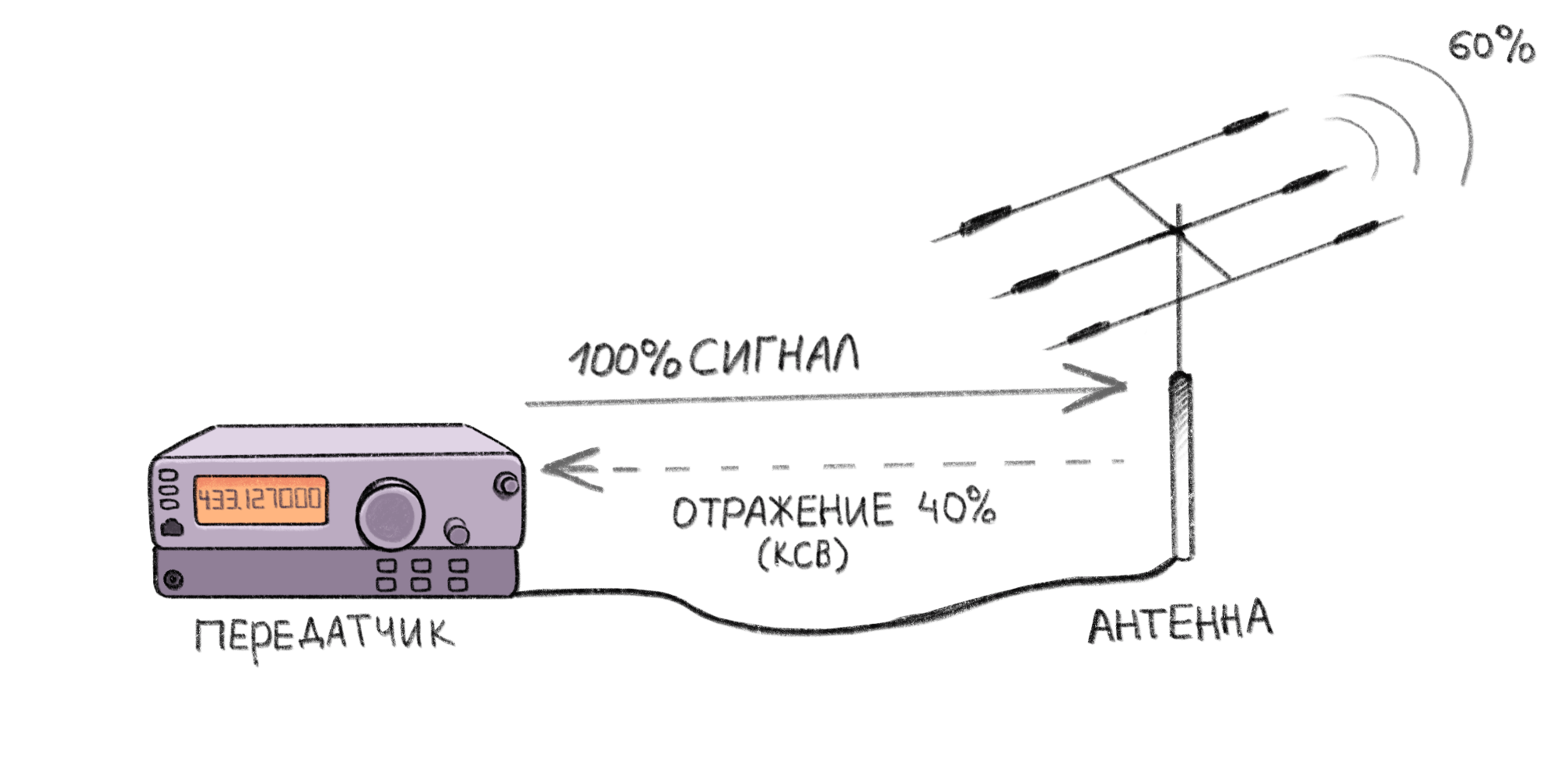

Часть сигнала передатчика отражается от антенны
Антенна, рассчитанная на определенную частоту, в теории, должна иметь наименьший КСВ на своих рабочих частотах. Значит достаточно поизлучать в антенну разными частотами и найти, на какой частоте отражение наименьшее, то есть максимальное количество энергии улетеле в виде радиоволн.
Имея возможность генерировать сигнал на разных частотах и измерять отражение, мы сможем построить график, у которого по оси X будет частота, а по оси Y — коэффициент отражения сигнала. В результате там, где на графике будет провал (то есть наименьшее отражение сигнала), будет рабочий диапазон антенны.

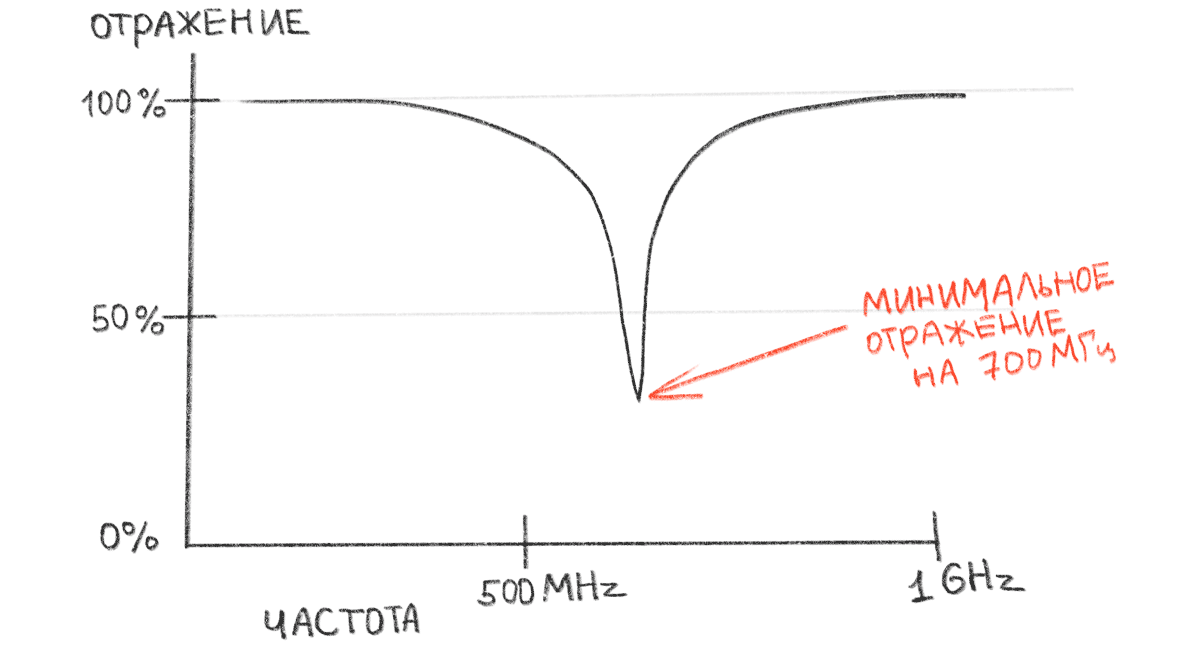

Воображаемый график зависимости отражения от частоты. На всем диапазоне отражение 100%, кроме рабочей частоты антенны.
Прибор Osa103 Mini

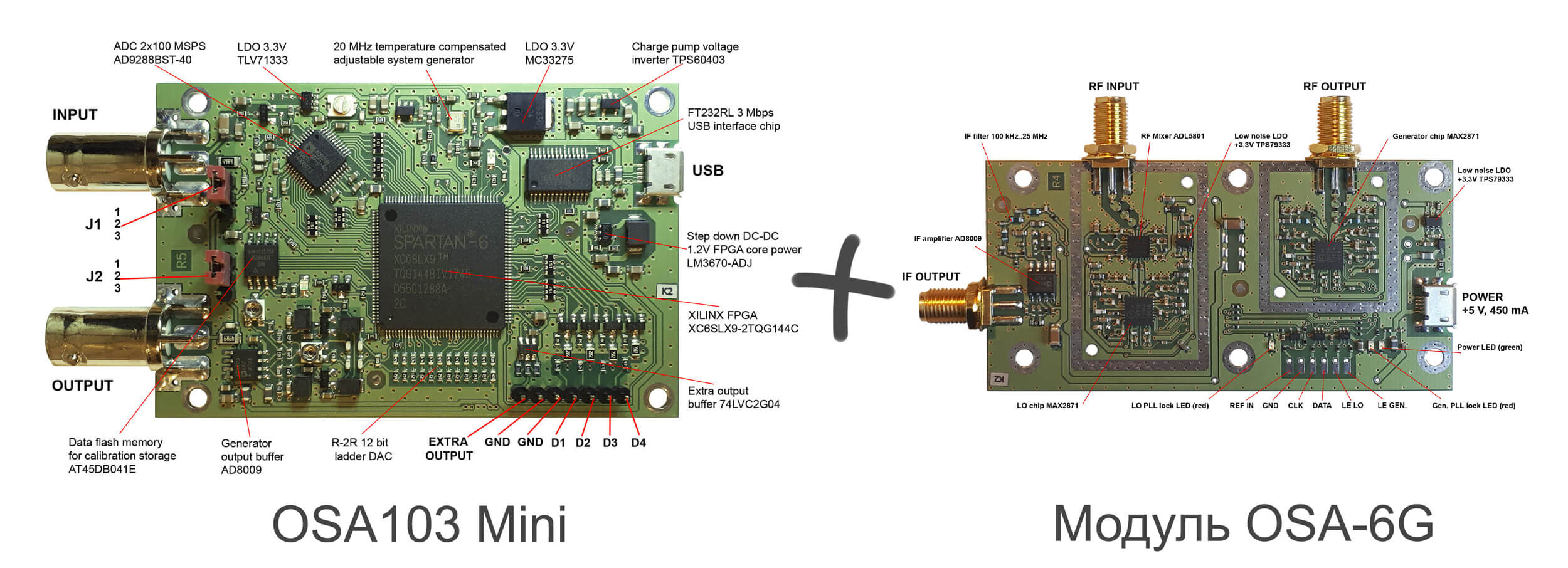

Для измерений мы будем использовать OSA103 Mini. Это универсальный измерительный прибор, который объединяет осциллограф, генератор сигнала, анализатор спектра, измеритель АЧХ/ФЧХ, векторный антенный анализатор, измеритель LC, и даже SDR-трансивер. Рабочий диапазон OSA103 Mini ограничен 100 МГц, модуль OSA-6G расширяет частотный диапазон в режиме ИАЧХ до 6 ГГц. Родная программа со всеми функциями весит 3 Мб, работает под Windows и через wine в Linux.
Osa103 Mini — универсальный измерительный прибор для радиолюбителей и инженеров
Направленный ответвитель

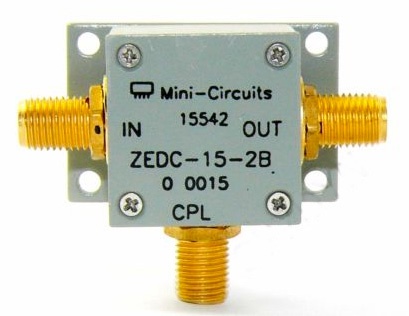

Направленный ответвитель (directional coupler) — устройство, которое отводит небольшую часть ВЧ-сигнала, идущего в определенном направлении. В нашем случае он должен ответвлять часть отражённого сигнала (идущего от антенны назад в генератор) для его измерения.
Наглядное объяснение работы направленного ответвителя: youtube.com/watch?v=iBK9ZIx9YaY
Основные характеристики направленного ответвителя:
- Рабочие частоты — диапазон частот, на которых основные показатели не выходят за пределы нормы. Мой ответвитель рассчитан на частоты от 1 до 1000 МГц
- Ответвление (Coupling) — какая часть сигнала (в децибелах) будет отводится при направлении волны из IN в OUT
- Направленность (Directivity) — насколько меньше сигнала будет отводится при движении сигнала в обратном направлении из OUT в IN

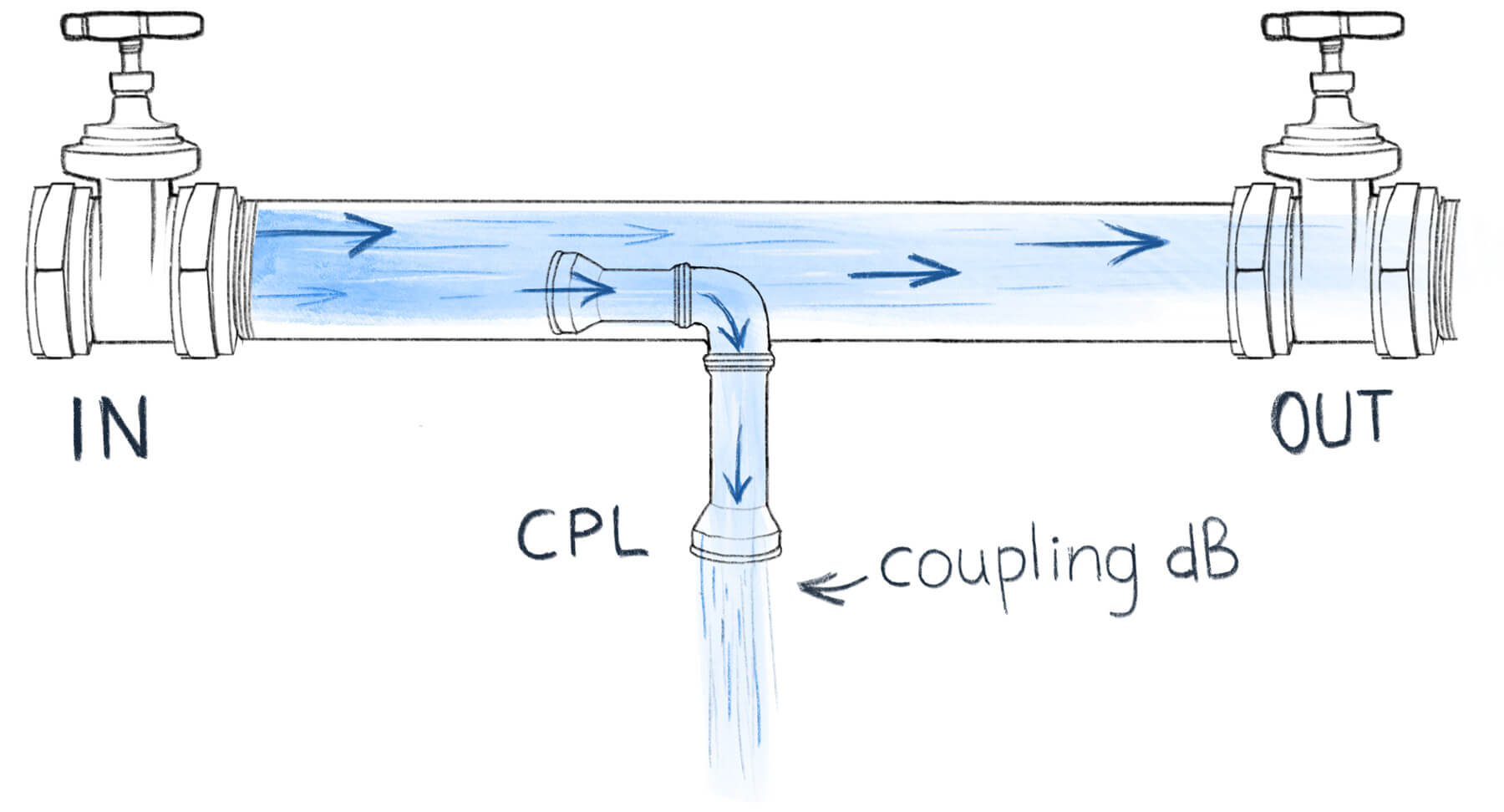

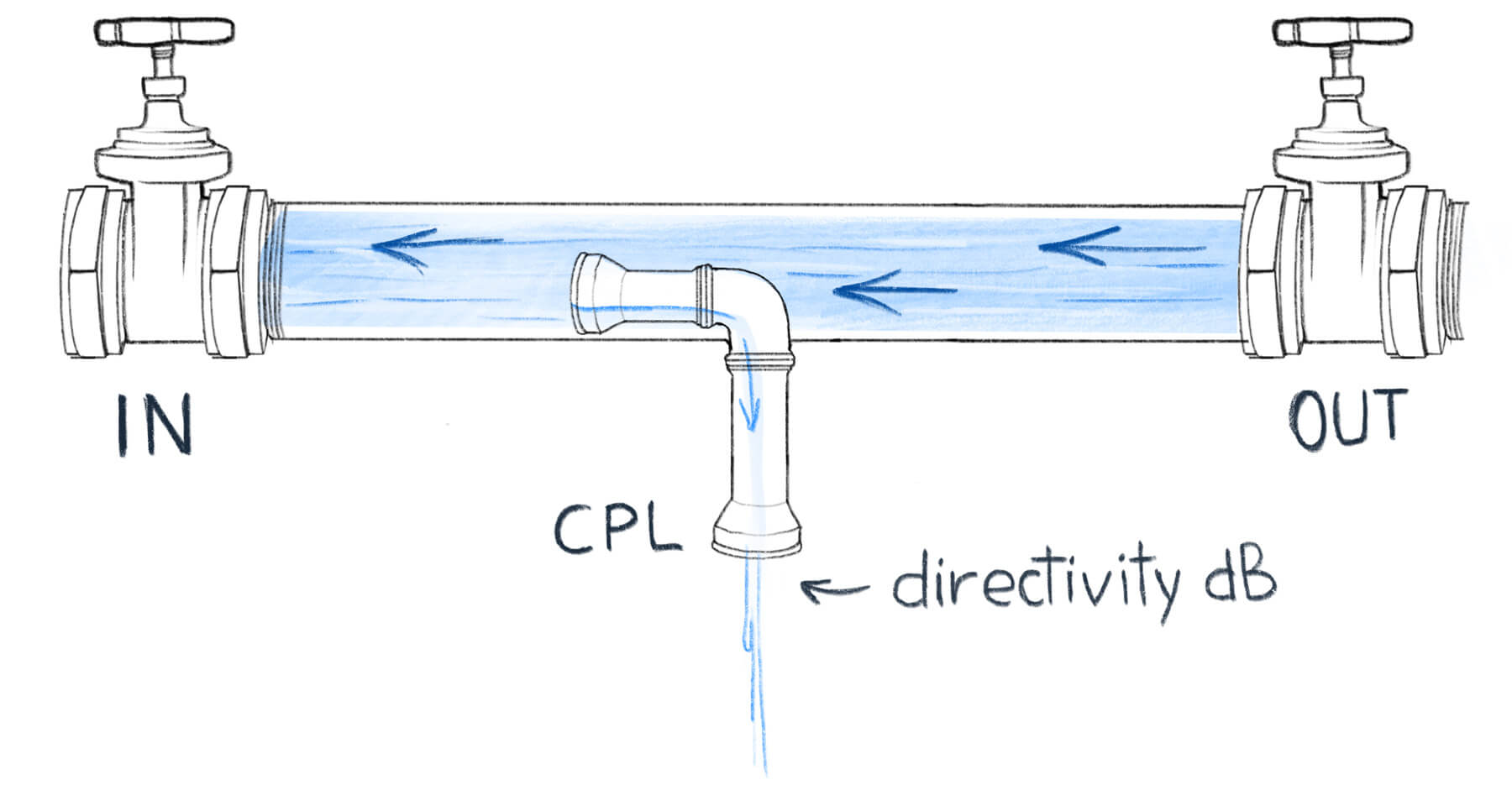

На первый взгляд это выглядит достаточно запутанно. Для наглядности представим ответвитель как водопроводную трубку, с небольшим отводом внутри. Отвод сделан таким образом, что при движении воды в прямом направлении (от IN к OUT), отводится существенная часть воды. Количество воды, которое отводится при этом направлении, определяется параметром Coupling в даташите ответвителя.
При движении воды в обратном направлении отводится значительно меньше воды. Ее следует воспринимать как побочное явление. Количество воды, которое отводится при этом движении, определяется параметром Directivity в даташите. Чем этот параметр меньше (больше значение dB), тем лучше для нашей задачи.
Принципиальная схема
Так как мы хотим измерять уровень сигнала, отраженный от антенны, подключаем ее к IN ответвителя, а генератор к OUT. Таким образом на приёмник попадёт часть отражённого от антенны сигнала для измерения.
Схема подключения ответвителя. Отраженный сигнал отводится на приемник
Измерительная установка
Соберём установку для измерения КСВ в соответствии с принципиальной схемой. На выходе генератора прибора дополнительно установим аттенюатор с затуханием 15 дБ. Это улучшит согласование ответвителя с выходом генератора и повысит точность измерения. Аттенюатор можно взять с затуханием в 5..15 дБ. Величина затухания автоматически учтётся при последующей калибровке.

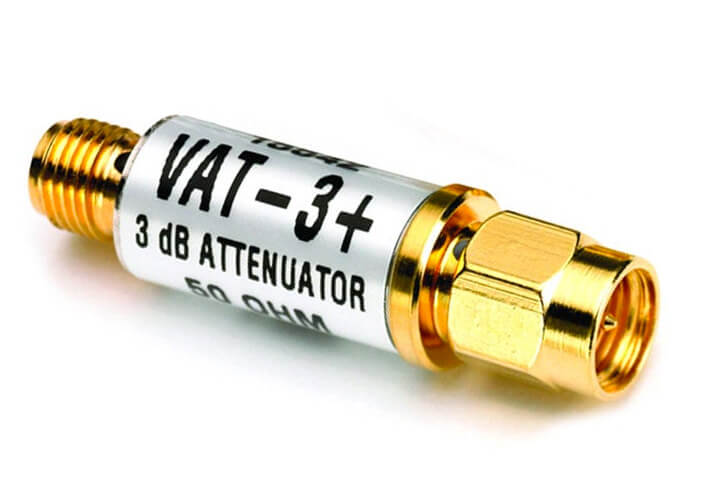

Аттенюатор ослабляет сигнал на фиксированное число децибел. Главной характеристикой аттенюатора является коэффициент затухания (аттенюации) сигнала и рабочий диапазон частот. На частотах вне рабочего диапазона характеристики аттенюатора могут непредсказуемо изменяться.

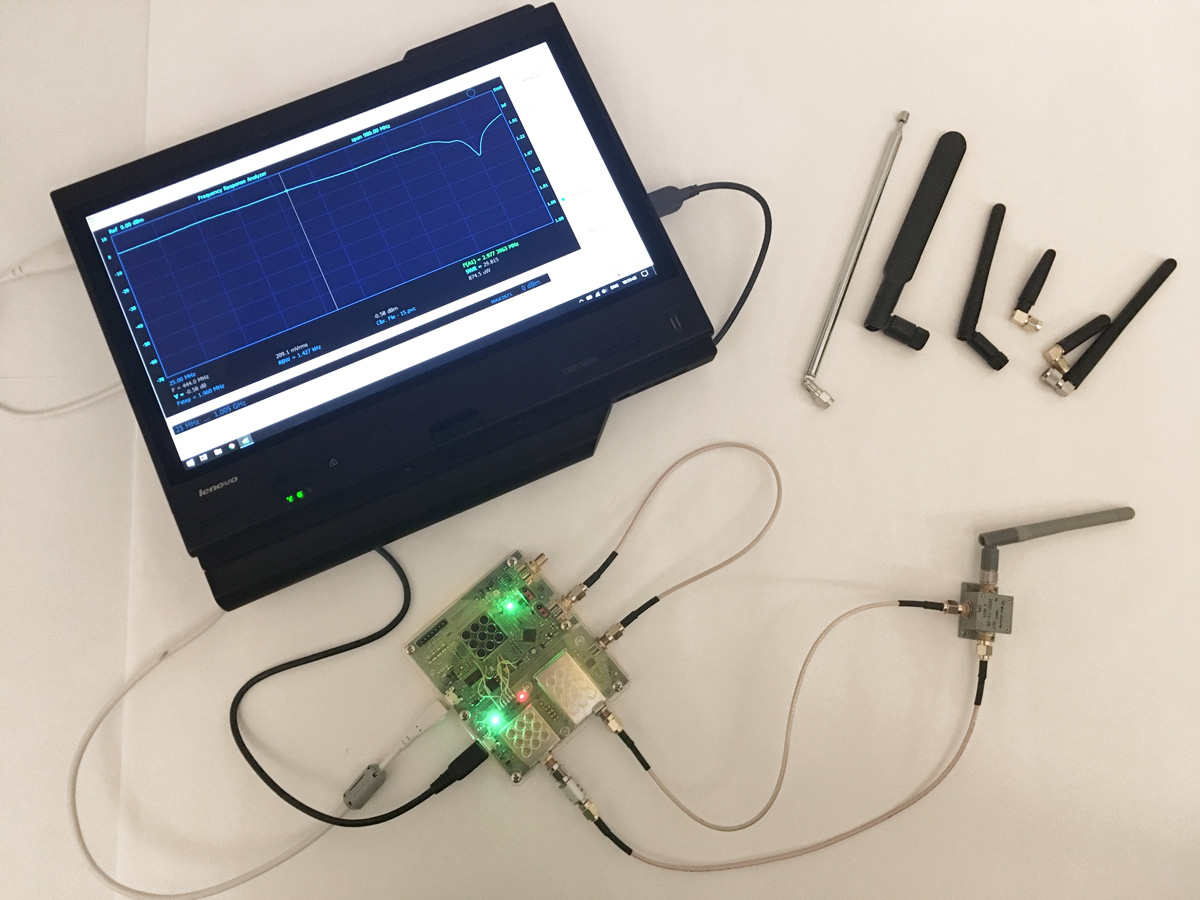

Так выглядит финальная установка. Нужно также не забыть подать сигнал промежуточной частоты (ПЧ) с модуля OSA-6G на основную плату прибора. Для этого соединяем порт IF OUTPUT на основной плате с INPUT на модуле OSA-6G.
Для снижения уровня помех от импульсного источника питания ноутбука все замеры я провожу при питании ноутбука от батареи.
Калибровка

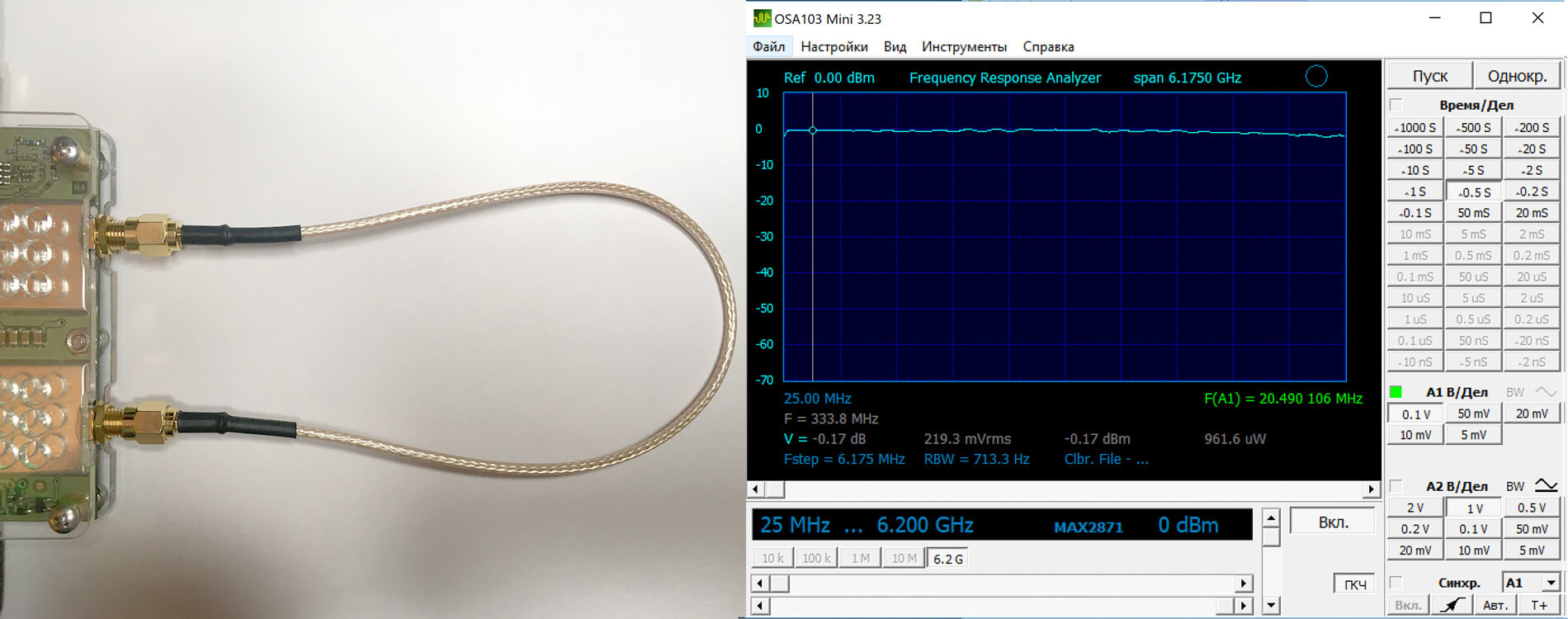

Перед началом измерений необходимо убедиться в исправности всех узлов прибора и качестве кабелей, для этого соединяем генератор и приемник кабелем напрямую, включаем генератор и проводим измерение АЧХ. Получаем почти ровный график на 0dB. Это значит, что на всем диапазоне частот вся излучаемая мощность генератора дошла до приемника.
Подключение генератора напрямую к приемнику
Добавим в схему аттенюатор. Видно почти ровное ослабление сигнала на 15dB на всем диапазоне.
Подключение генератора через аттенюатор на 15dB к приемнику

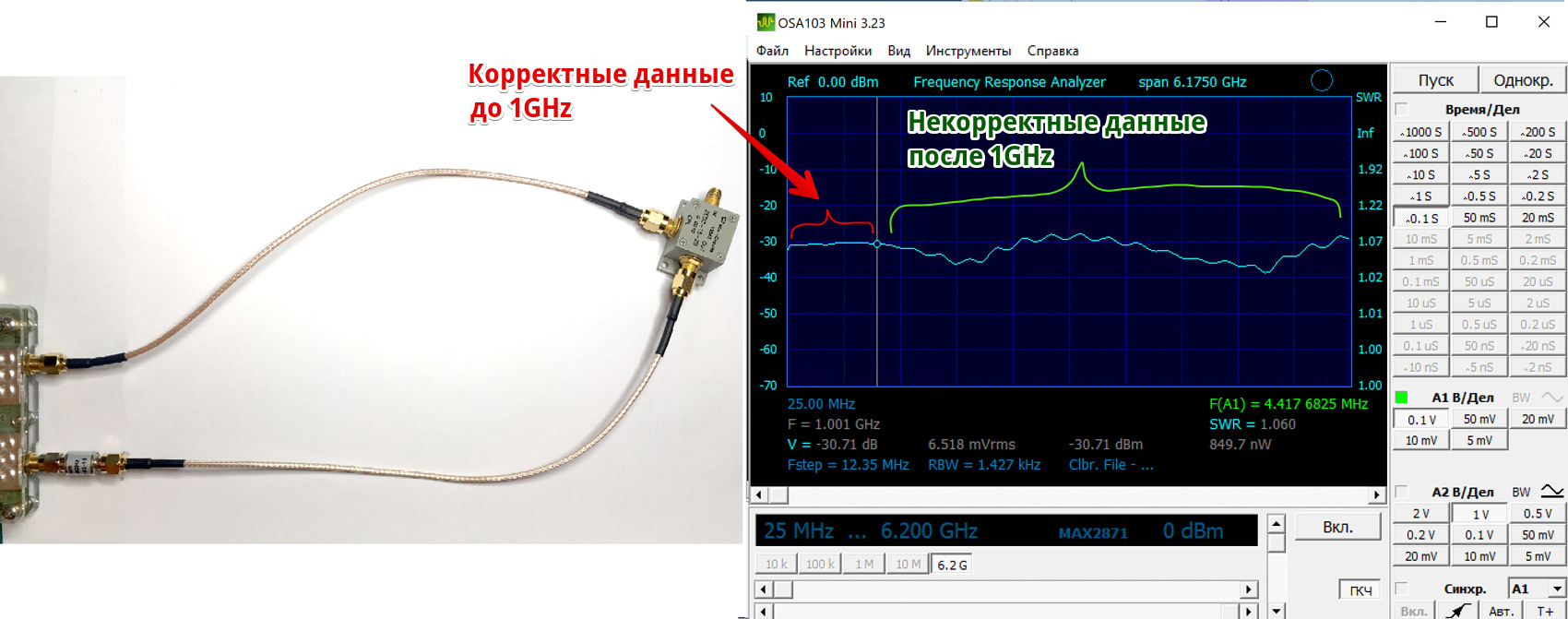

Подключим генератор к разъему OUT ответвителя, а приемник к CPL ответвителя. Так как к порту IN не подключено нагрузки, весь генерируемый сигнал должен отражаться, и часть ответвляться на приемник. Согласно даташиту на наш ответвитель (ZEDC-15-2B), параметр Coupling равен ~15db, значит мы должны увидеть горизонтальную линию на уровне около -30 дБ (coupling + затухание аттенюатора). Но так как рабочий диапазон ответвителя ограничен 1 ГГц, все измерения выше этой частоты можно считать не имеющими смысла. Это отчетливо видно на графике, после 1 ГГц показания хаотичны и не имеют смысла. Поэтому все дальнейшие измерения мы будем проводить в рабочем диапазоне ответвителя.
Подключение ответвителя без нагрузки. Виден предел рабочего диапазона ответвителя.
Так как данные измерений выше 1 ГГц, в нашем случае, не имеют смысла, ограничим максимальную частоту генератора до рабочих значений ответвителя. При замерах получаем ровную линию.

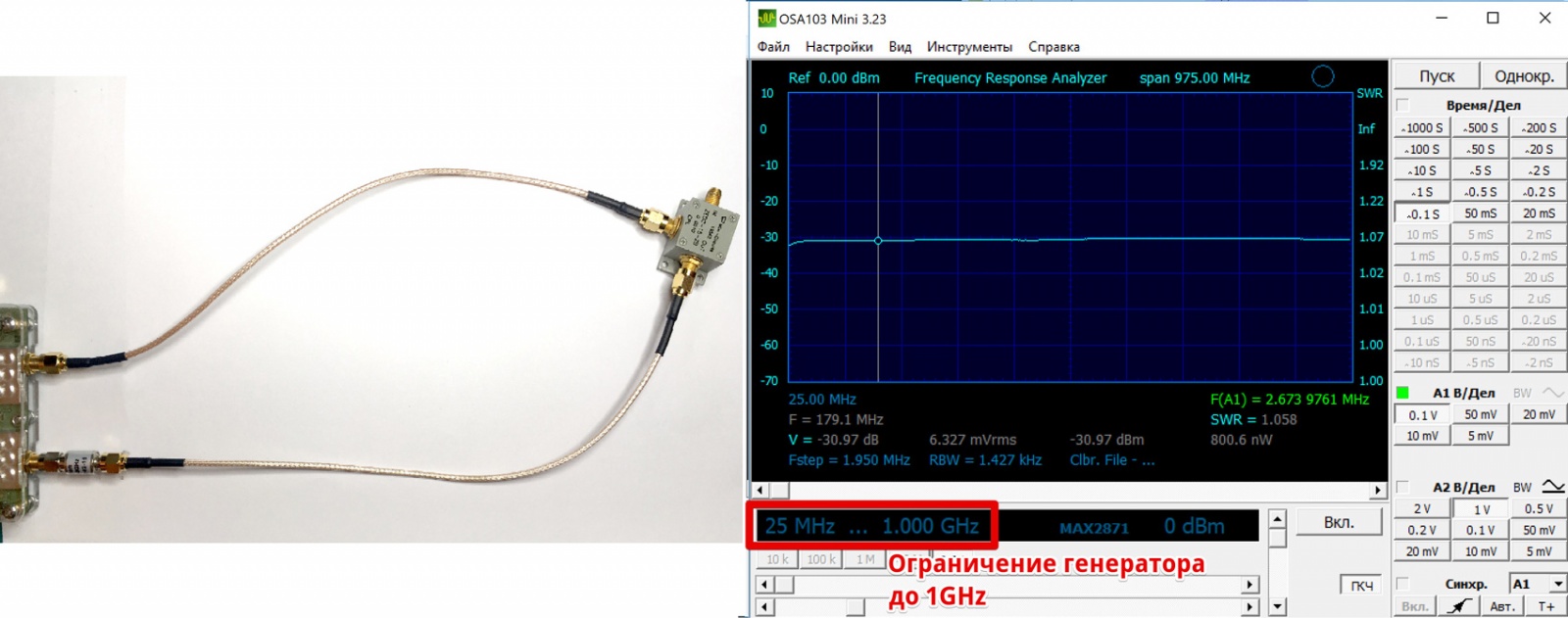

Ограничение диапазона генератора до рабочего диапазона ответвителя
Для того, чтобы наглядно измерять КСВ антенн, нам нужно выполнить калибровку, чтобы принять текущие параметры схемы (100% отражение) как точку отсчета, то есть ноль dB. Для этого в программе OSA103 Mini есть встроенная функция калибровки. Калибровка выполняется без подключенной антенны (нагрузки), данные калибровки записываются в файл и в дальнейшем автоматически учитываются при построении графиков.

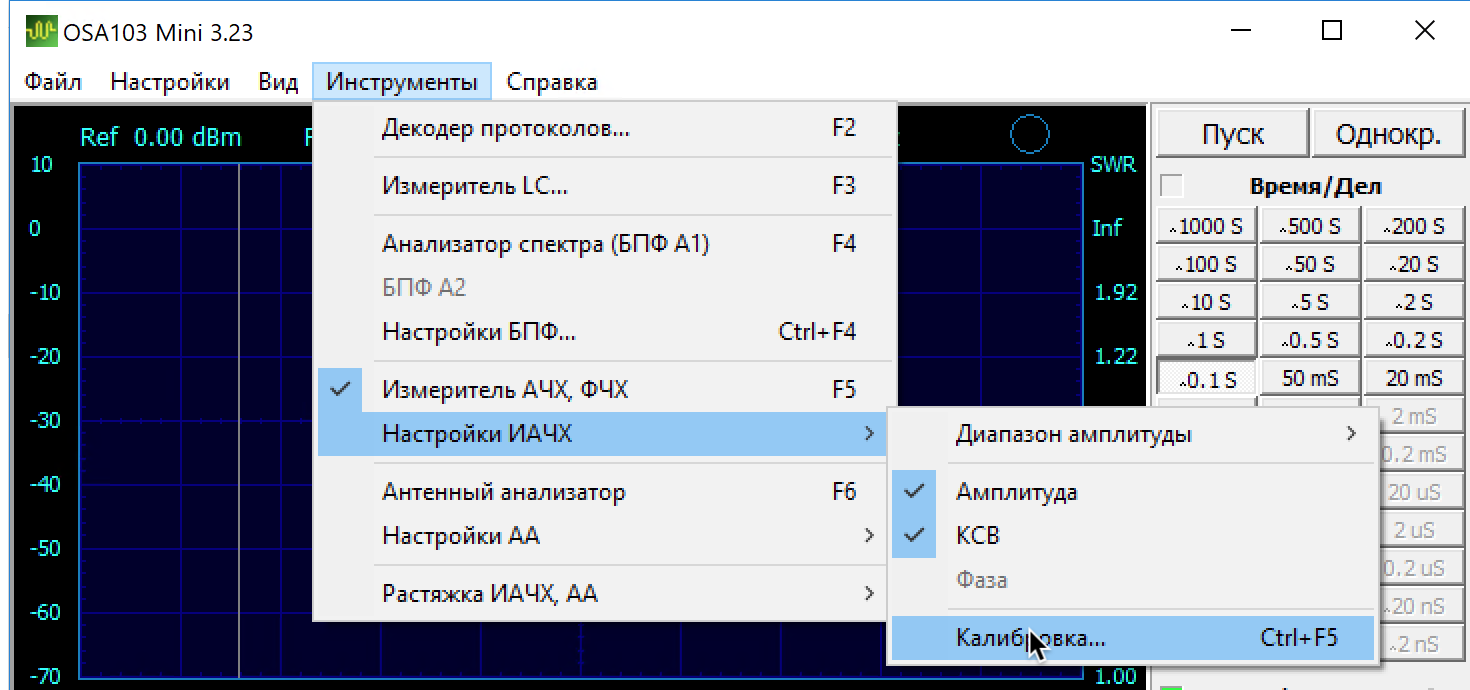

Функция калибровки ИАЧХ в программе OSA103 Mini

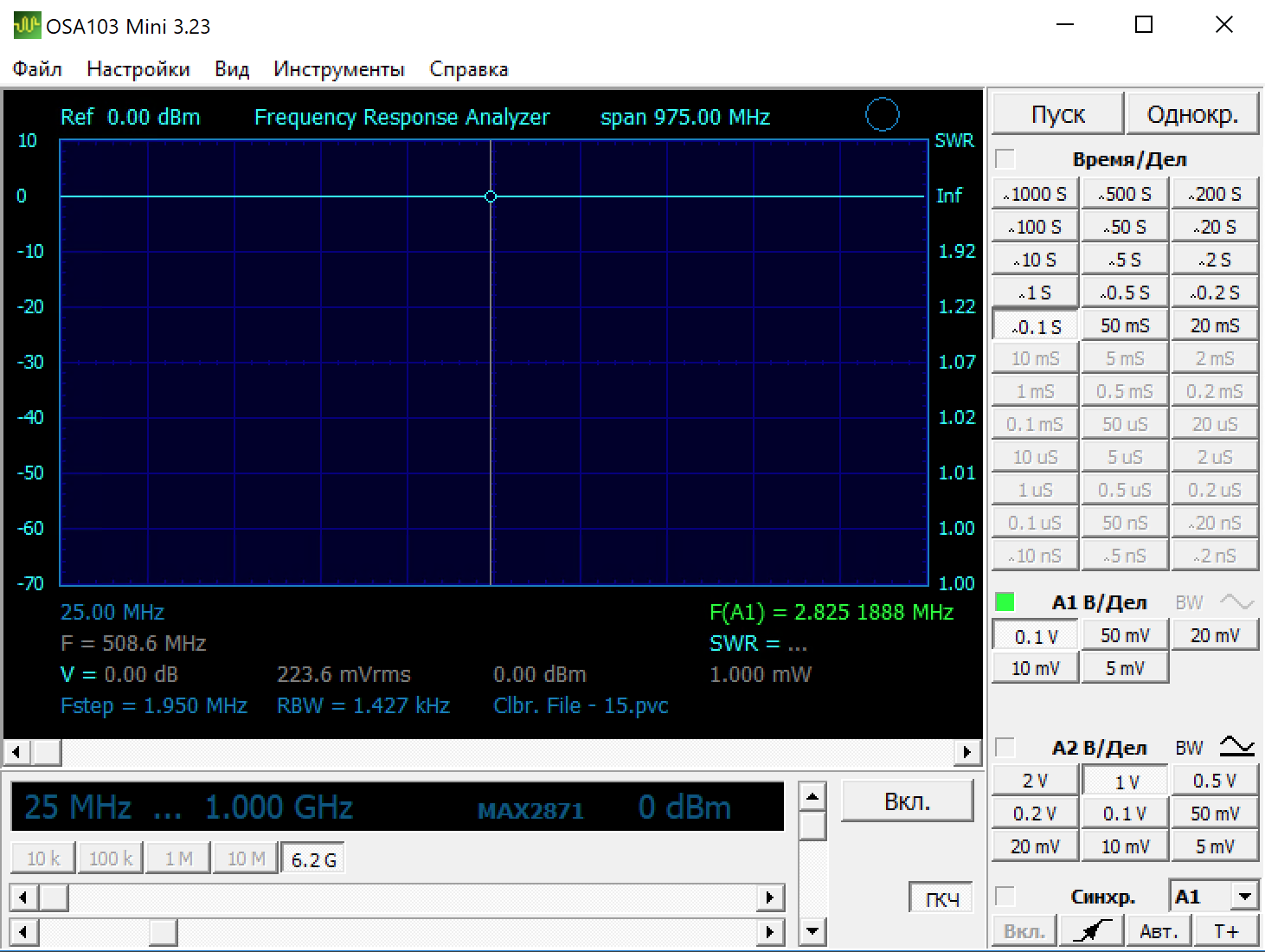

Применив результаты калибровки и запустив измерения без нагрузки, мы получаем ровный график на 0dB.
График после выполнения калибровки
Измеряем антенны
Теперь можно приступить к измерению антенн. Благодаря калибровке, мы будем видеть и измерять уменьшение отражения после подключения антенны.
Антенна с Aliexpress на 433MHz
Антенна с маркировкой 443MHz. Видно, что наиболее эффективно антенна работает на диапазоне 446MHz, на этой частоте КСВ равно 1.16. При этом, на заявленной частоте показатели существенно хуже, на 433MHz КСВ 4,2.
Неизвестная антенна 1
Антенна без маркировки. Судя по графику, рассчитана на 800 МГц, предположительно для GSM-диапазона. Справедливости ради нужно сказать, что эта антенна также работает на 1800 МГц, но из-за ограничений ответвителя я не могу делать корректные замеры на этих частотах.
Неизвестная антенна 2
Еще одна антенна, которая давно валяется у меня в коробках. Судя по всему, тоже для GSM-диапазона, но уже лучше предыдущей. На частоте 764 МГц КСВ близок к единице, на 900 МГц КСВ — 1.4.
Неизвестная антенна 3
Это похоже на антенну Wi-Fi, но коннектор почему-то SMA-Male, а не RP-SMA, как у всех Wi-Fi-антенн. Судя по измерениям, на частотах до 1 МГц эта антенна бесполезна. Опять же, из-за ограничений ответвителя мы не узнаем, что это за антенна.
Телескопическая антенна

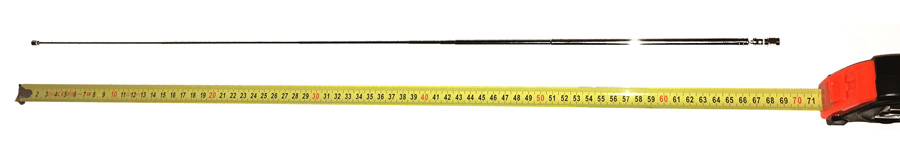

Попробуем рассчитать, на сколько нужно выдвинуть телескопическую антенну для диапазона 433MHz. Формула расчета длины волны: λ = C/f, где C — скорость света, f — частота.
299.792.458 / 443.000.000 = 0.69719176279
Полная длина волны — 69,24 см
Половина длины волны — 34,62 см
Четверть длины волны — 17,31 см
Рассчитанная таким образом антенна оказалась абсолютно бесполезна. На частоте 433MHz значение КСВ — 11.

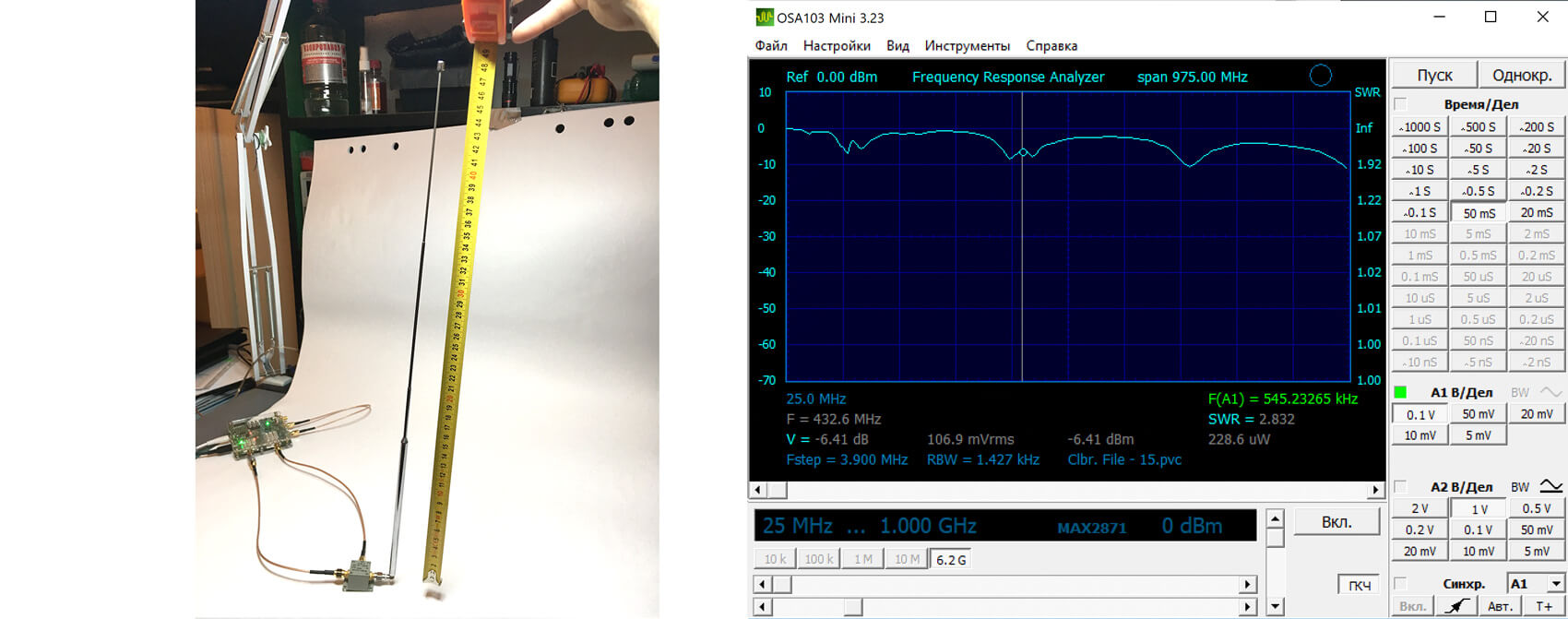

Экспериментально выдвигая антенну, мне удалось добиться минимального КСВ 2.8 при длине антенны около 50 см. При этом оказалось, что толщина секций имеет большое значение. То есть, при выдвигании только тонких крайних секций, результат был лучше, чем при выдвигании на ту же длину только толстых секций. Не знаю, насколько впредь стоит полагаться на эти расчеты с длиной телескопической антенны, потому что на практике они не работают. Может быть с другими антеннами или частотами это работает иначе, не знаю.
Кусок провода на 433MHz

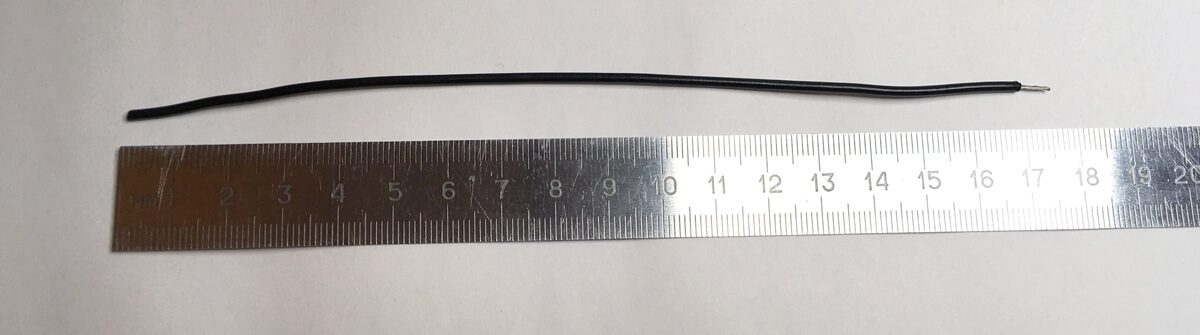

Часто во разных приборах, вроде радиовыключателей, можно видеть кусок прямого провода в качестве антенны. Я отрезал кусок провода, равного четверти длины волны 433 МГц (17,3см), и залудил конец так, чтобы он плотно вставлялся в разъем SMA Female.
Результат получился странный: такой провод неплохо работает на 360 МГц но бесполезен на 433 МГц.
Я начал по кусочку обрезать провод с конца и смотреть на показания. Провал на графике начал медленно сдвигаться в вправо, в сторону 433 МГц. В итоге, на длине провода около 15,5 см, мне удалось получить наименьшее значение КСВ 1.8 на частоте 438 МГц. Дальнейшее укорачивание кабеля привело к росту КСВ.
Заключение
Из-за ограничений ответвителя не удалось измерять антенны на диапазоны выше 1 ГГц, например, антенны Wi-Fi. Это можно было сделать, будь у меня более широкополосный ответвитель.
Ответвитель, соединительные кабели, прибор и даже ноутбук – это части получающейся антенной системы. Их геометрия, положение в пространстве и окружающие предметы влияют на результат измерения. После установки на реальную радиостанцию или модем, частота может сдвинуться, т.к. корпус радиостанции, модема, тело оператора станут частью антенны.
OSA103 Mini — очень крутой многофункциональный прибор. Выражаю благодарность его разработчику за консультацию при проведении замеров.
Автор: Павел Жовнер
