Хочется внести ясности к предыдущему посту о сборке механики Prism uni. В связи с большой популярностью и спросом, нами было принято решение сделать открытый доступ к чертежам первой версии модели, чтобы каждый желающий мог изготовить и собрать принтер своими силами, а мы готовы делиться с желающими чертежами по сборке и накопленным практическим опытом) Очень надеемся, что предыдущая и эта статья помогут новичкам в технологии 3D печати в сборке Prism Uni или другого аналогичного принтера. Теперь давайте рассмотрим процесс сборки электрической части принтера.
1-электромонтаж. Установка платы Ramps 1.4.

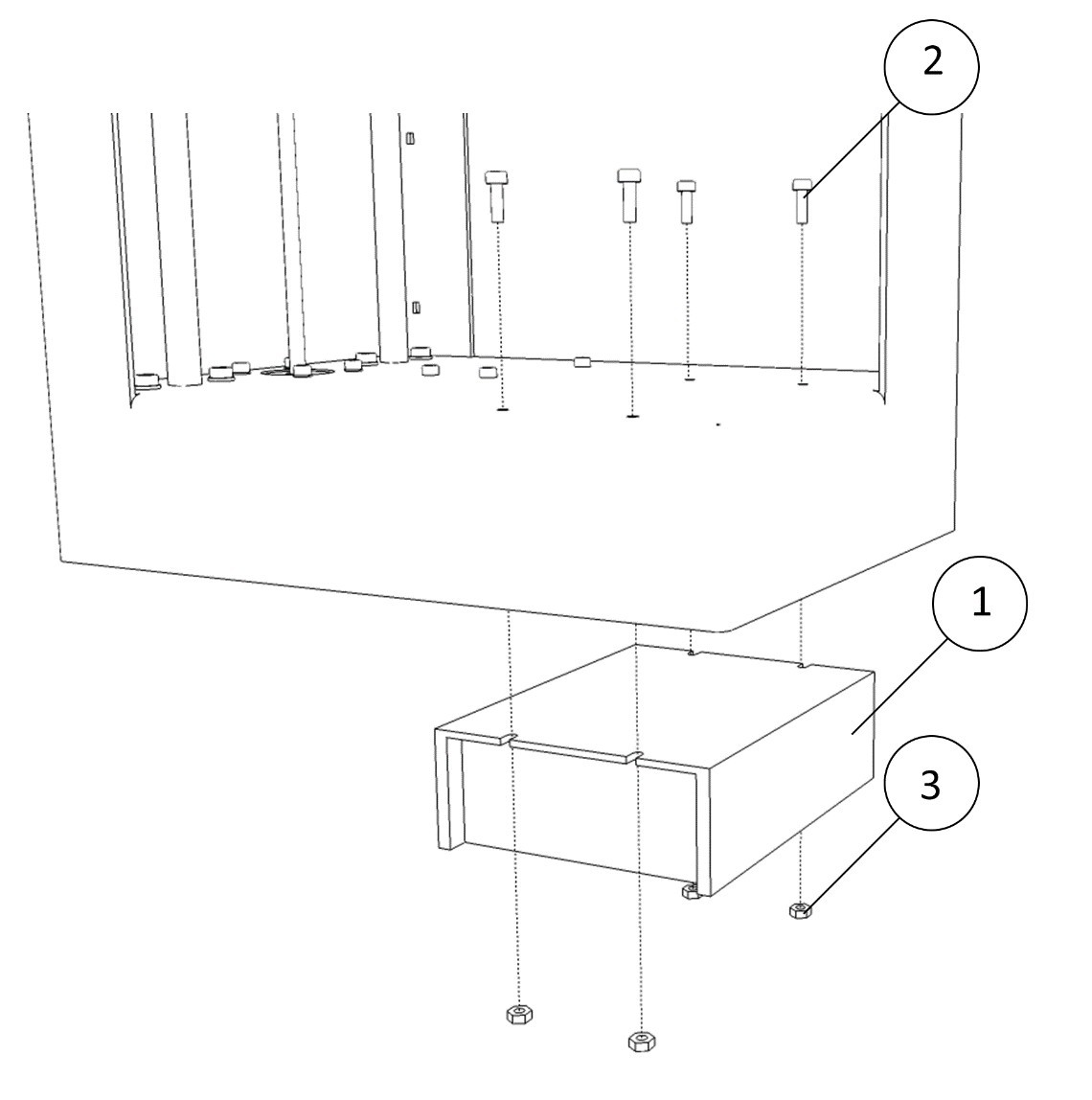

Произвести установку блока сетевого ввода и вентилятора как показано на рис. ниже.
2-электромонтаж. Установка блока питания.
Произвести установку блока питания как показано на рис. ниже.
3-электромонтаж.

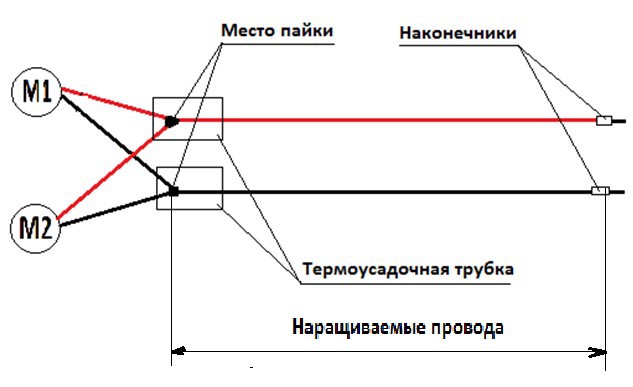

Эл.монтаж проводов турбин.
Обрезать провода у разъема.
Произвести монтаж проводов турбин согласно рис.
Заизолировать места пайки термоусадочной трубкой.
Запрессовать наконечники.
Длина наращиваемых проводов 600мм
4-электромонтаж.

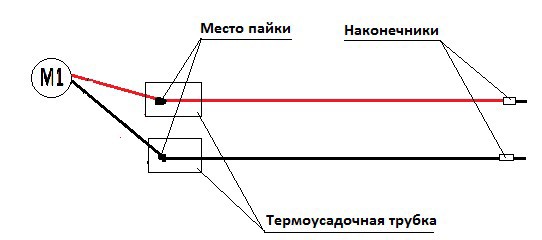

Эл.монтаж проводов кулера хотенда.
Обрезать провода у разъема.
Произвести монтаж проводов кулера – наращивание проводов, согласно рис.
Заизолировать места пайки термоусадочной трубкой.
Запрессовать наконечники.
Длина наращиваемых проводов 600мм.
5-электромонтаж.

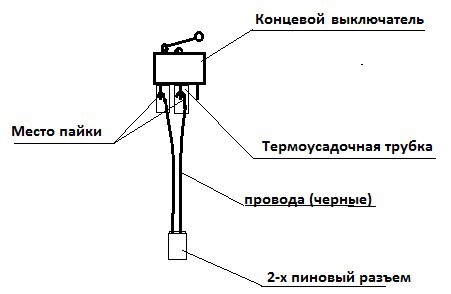

Эл.монтаж концевого выключателя X.
Произвести монтаж концевого выключателя, согласно рис.
Заизолировать места пайки термоусадочной трубкой.
Установить 2-х пиновый разъем.
Длина наращиваемых проводов 450мм.
6-электромонтаж.
Эл.монтаж концевого выключателя Y.
Произвести монтаж концевого выключателя, согласно рис.
Заизолировать места пайки термоусадочной трубкой.
Установить 2-х пиновый разъем.
Длина наращиваемых проводов 650мм.
7-электромонтаж.
Эл.монтаж концевого выключателя Z.
Произвести монтаж концевого выключателя, согласно рис.
Заизолировать места пайки термоусадочной трубкой.
Установить 2-х пиновый разъем.
Длина наращиваемых проводов 650мм.
8-электромонтаж.
Эл.монтаж блока сетевого ввода.
Произвести монтаж блока сетевого ввода, согласно рис.
Черный провод припаять к контакту (L=80мм)
1-й красный провод припаять к контакту N (L=80мм)
2-й красный провод припаять к выключателю N (L=80мм) – см.рисунок
Припаять перемычку от контакта L к выключателю (L- 50мм) – см.рисунок
Заизолировать места пайки термоусадочной трубкой.
Ответные концы проводов запрессовать под наконечники.
После пайки произвести проверку правильности электромонтажа методом прозвонки.
9-электромонтаж.
Эл.монтаж разъема DC.
Произвести монтаж разъема DC, согласно рис.
Черный провод (L=100мм)
Красный провод (L=100мм)
Обратить внимание на расположение проводов относительно ключа
Заизолировать места пайки термоусадочной трубкой.
Ответные концы проводов запрессовать под наконечники.
После пайки произвести проверку правильности электромонтажа методом прозвонки.
10-электромонтаж.

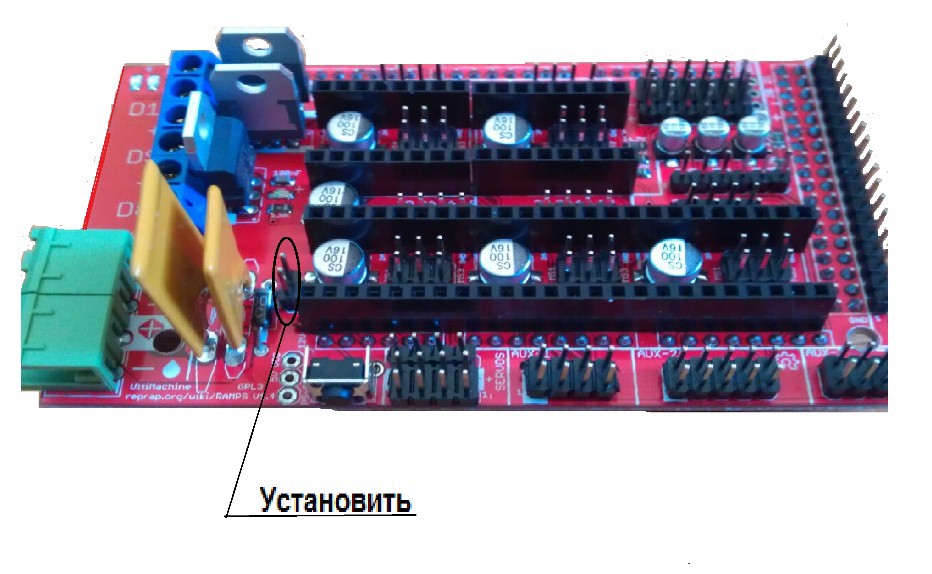

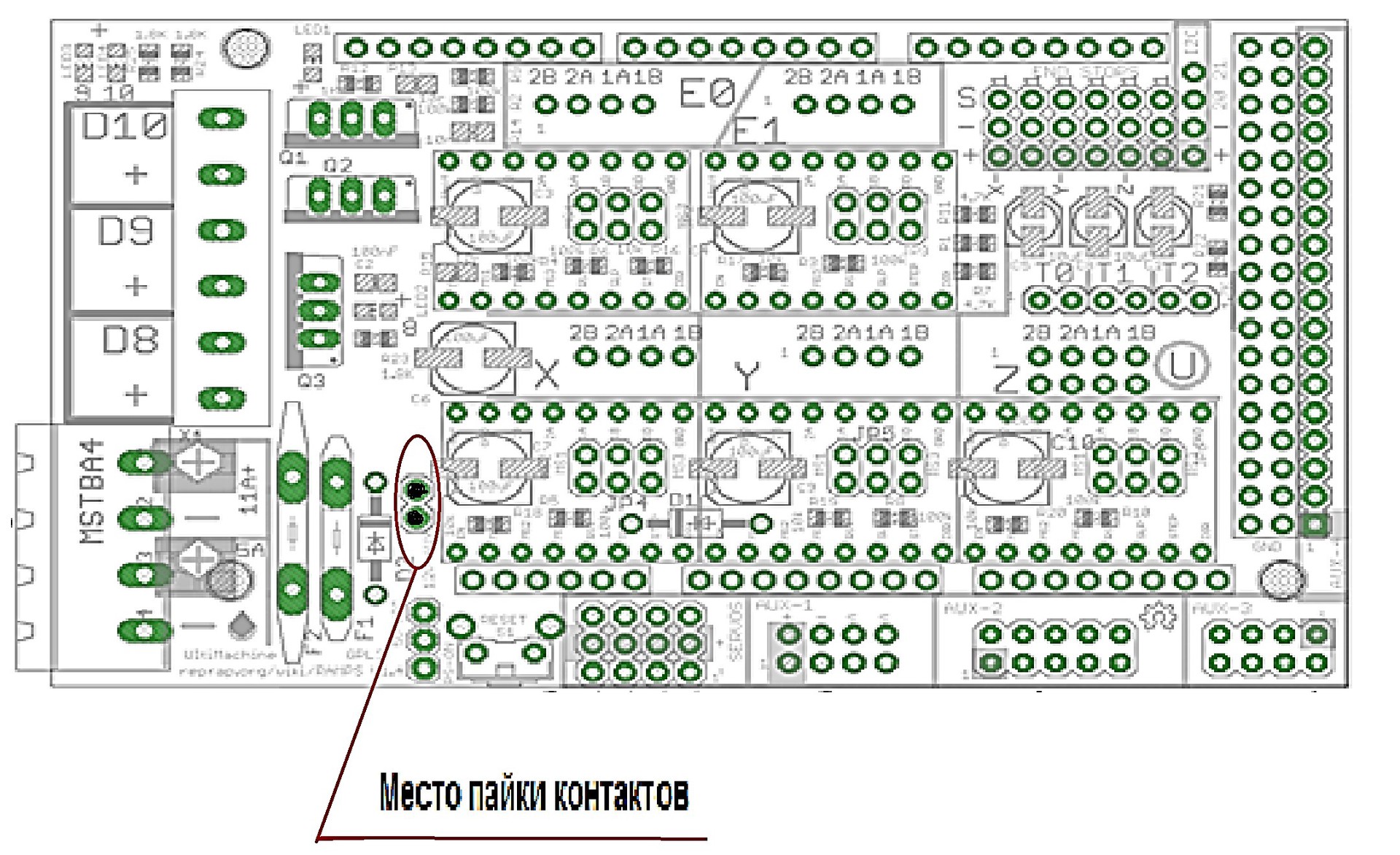

Монтаж контактов плату в Ramps1.4
1.Запаять в плату Ramps 1.4, 2-а контакта, для подключения 2-х пинового разъема (подключение куллера обдува хотенда) согласно рис.
Штыри контактов должны быть выведены на сторону размещения р/э платы (противоположную стороне подключения к Arduino).
Проверить качество пайки прозвонкой.

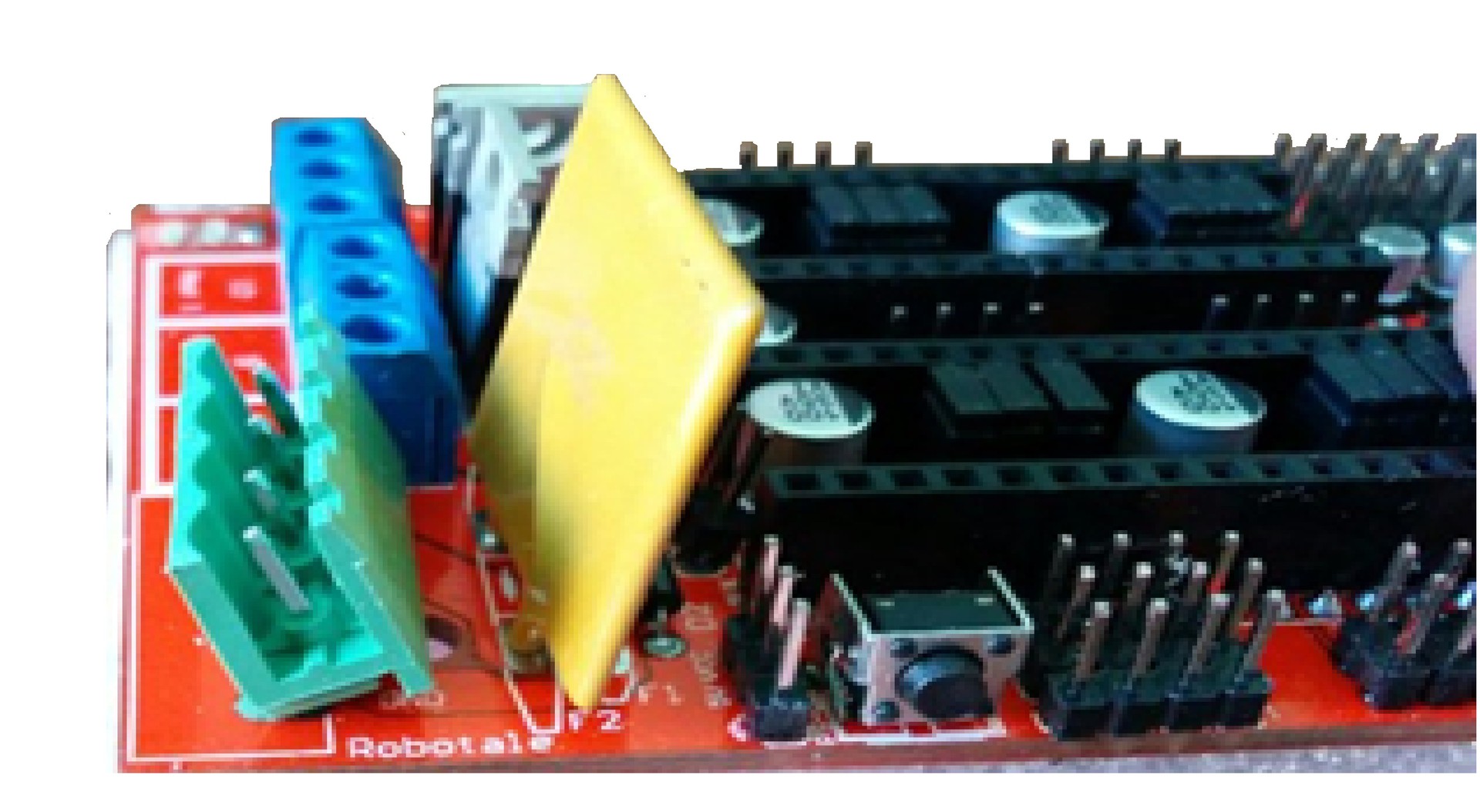

2. Отогнуть разъем питания согласно рисунка.
11-й Электромонтаж.

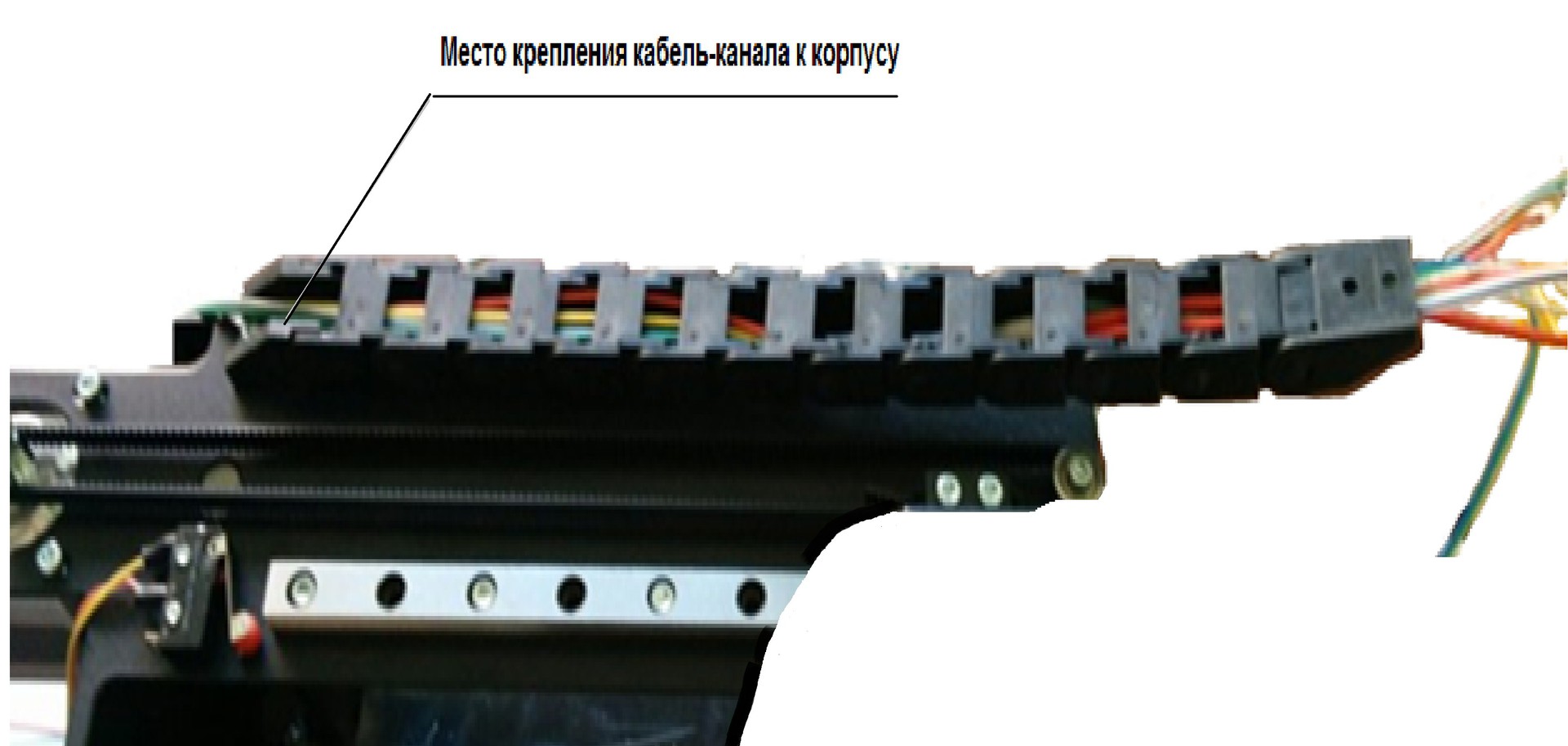

Прокладка проводов в кабель -канале.
1. Закрепит кабель-канал на корпусе.
2. Уложить провода от нагревателя, термистора, вентиляторов и мотора в
кабель- канал, согласно рис.
12-электромонтаж.
Эл.монтаж оси Х.
1. Провести провода от концевика Х в отверстие сбоку корпуса, см.рис.

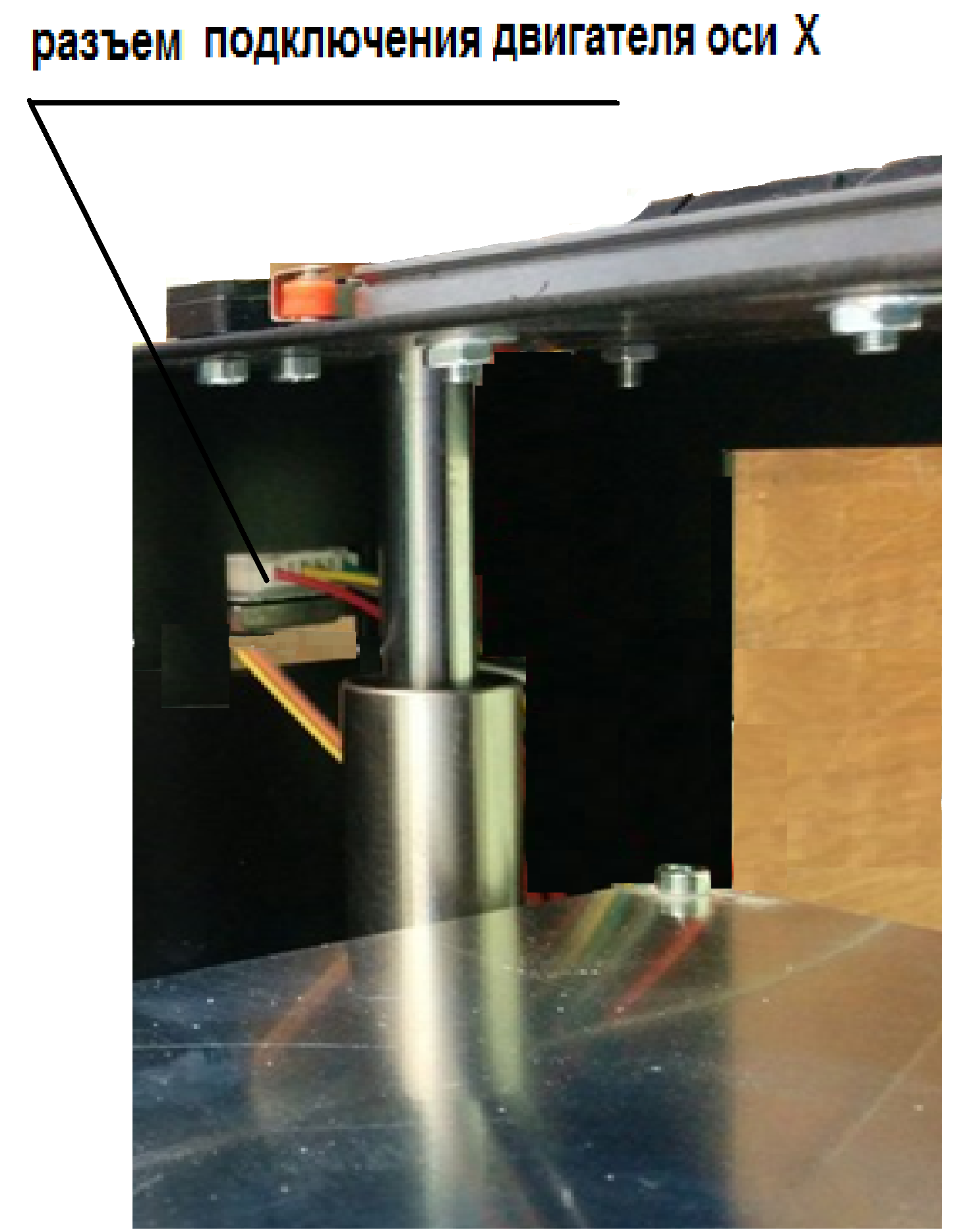

2. Подключить разъем с проводами к двигателю оси Х (см.рис.).
13-электромонтаж.
Прокладка внутреннего кабеля.
1. Провести провод от концевика Z ко всем остальным проводам согласно рис.
2. Все провода протянутые внутрь корпуса проложить вниз через отверстие в самом углу
Корпуса, в следующей последовательности:
2.1. В 1-ю очередь пропускаются провода от шагового двигателя и экструдера.
2.2. Во 2-ю очередь пропускаются остальные провода – от концевых выключателей,
экструдера, терморезистора, турбин и куллера.
Обратить внимание на длину проводов по оси Х- длина проводов должна позволять свободно
перемещаться экструдеру в самые крайние точки.
14-электромонтаж.
Прокладка жгута оси Y.
1. Провода от нагревательного стола и терморезистора собрать и пропустить в отдельную оплетку. (см. рис.)
2. Провода от двигателя оси Y и концевого выключателя оси Y собрать и пропустить в отдельную оплетку. (см. рис.)
3. Объединить провода и пропустить в общую оплетку. (см. рис.)
4. Завести оплетку с проводами в отверстие в нижней раме. (см. рис.)
Обратить внимание на длину проводов от нагревательного стола и терморезистора — длина проводов должна позволять
свободно перемещаться столу в самые крайние точки.
15-электромонтаж.
1. Произвести подключения согласно схеме.
16-электромонтаж.

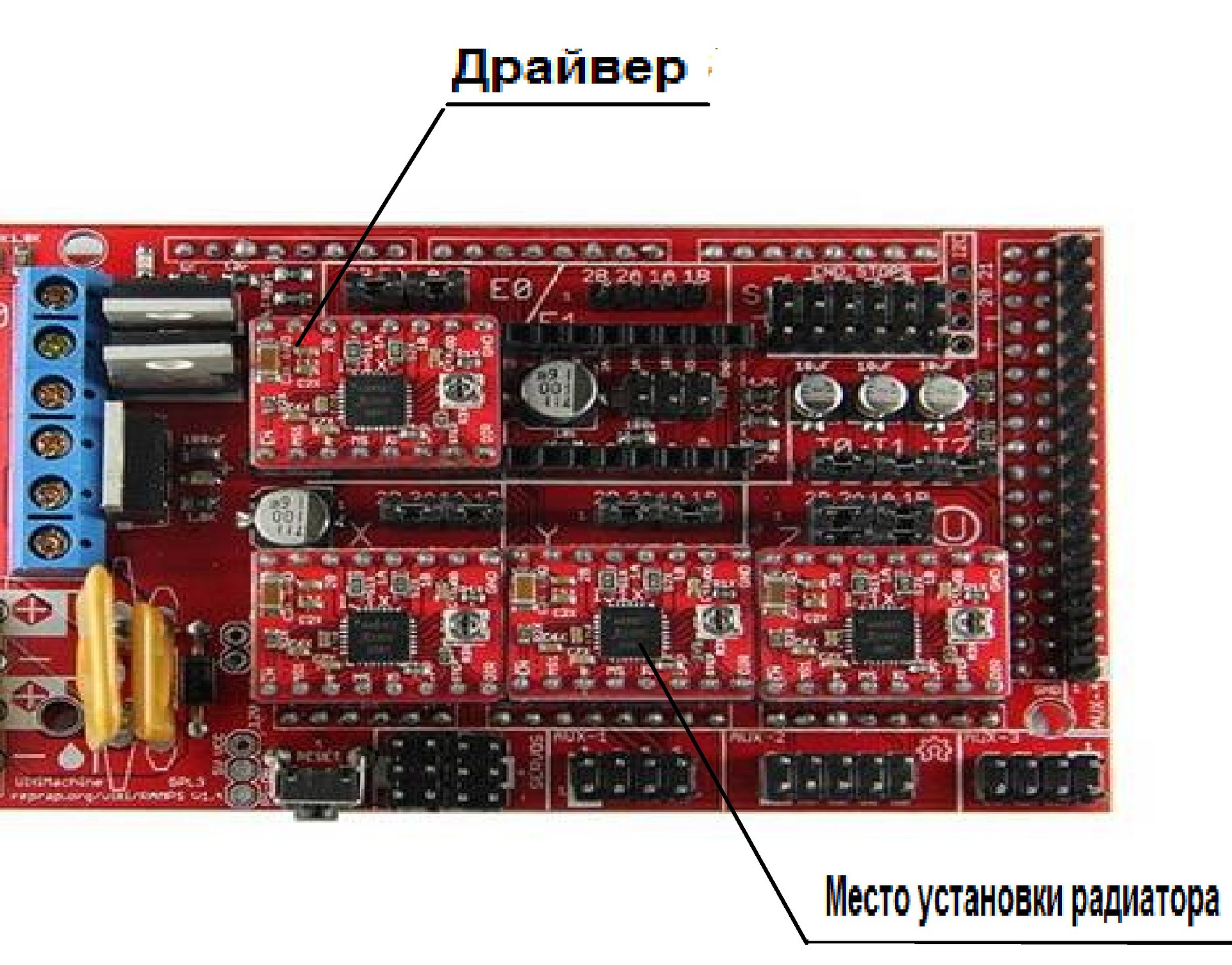

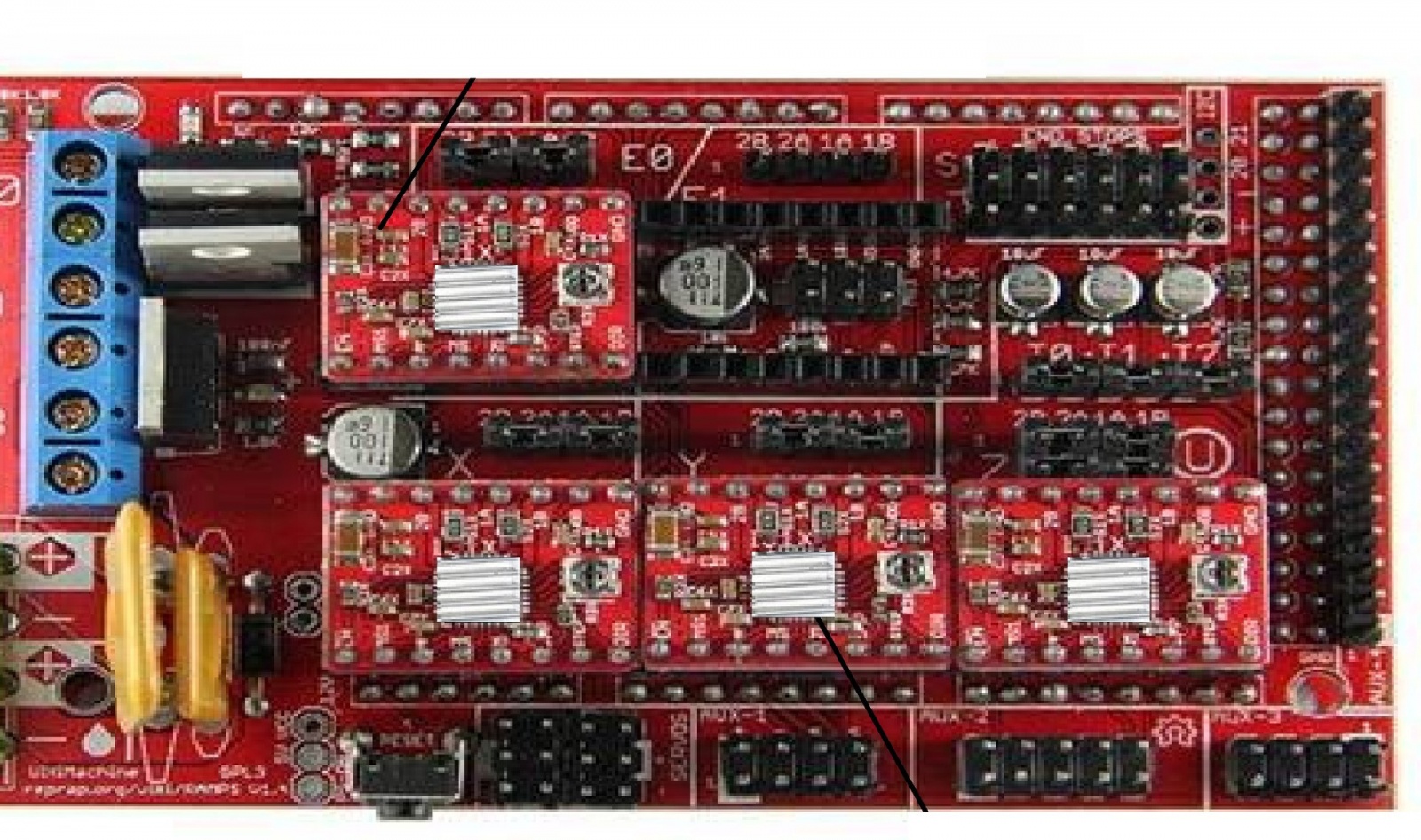

Установка драйверов на Ramps1.4
Установить драйвера А4988 на плату Ramps 1.4, согласно рисунка.
2.Приклеить с помощью термоклея радиаторы согласно рисунка.
17-электромонтаж.
Завершающие операции.
1. Излишки проводов вытянуть в нижнюю раму и зафиксировать кабельной стяжкой.
2. Все провода протянутые внутрь корпуса собрать в жгут и притянуть к корпусу стяжками.
3. Провода, проходящие по внешней стороне (ось Y) притянуть к раме стяжками (13-й электромонтаж, см. рис.)
4. Установить нижнюю крышку, закрутить винты.
Теперь можно перейти к тестированию и калибровке принтера.
