Что есть жизнь? Это вечное стремление познавать не познанное. Я же познаю программирование ПЛИС (программируемая логическая интегральная схема). Просто поморгать светодиодом для меня не очень интересно и пришлось придумать задачу серьезнее. Так и родилась идея видеокарты (VGA) для микроконтроллера. Серьезным дядькам эта штука вряд ли пригодиться, а вот новичкам... Очень даже может быть. От того и было решено «заточить» видеокарту под Arduino NANO.

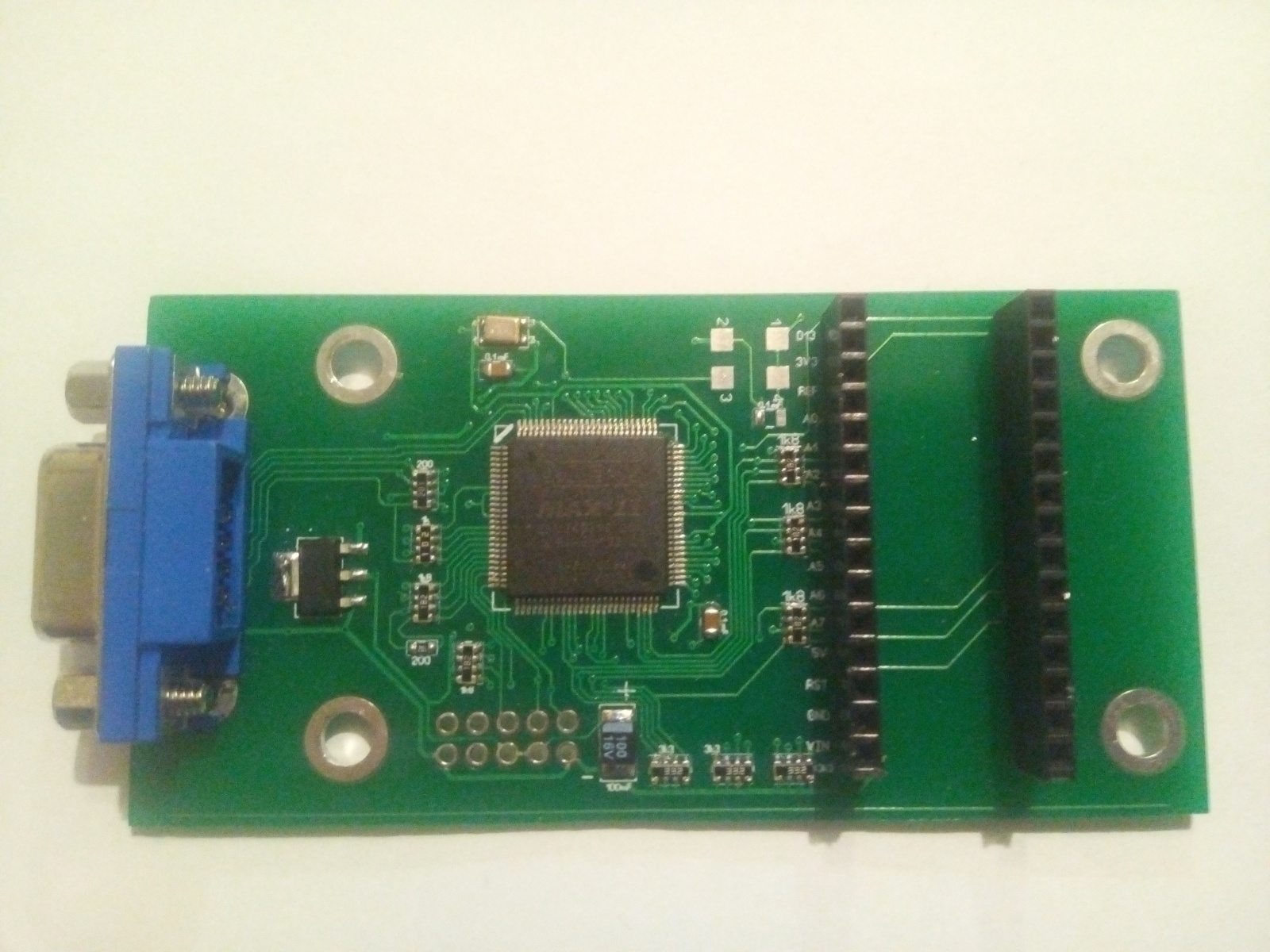

Основой проекта стала ПЛИС EPM240T100C5N семейства MAX II. И понеслось: datasheet на микросхему, разводка печатной платы, заказ платы, ну и пайка. Такую мелочь я ещё не паял, но глаза боятся – а руки делают. Так и родилось это устройство.

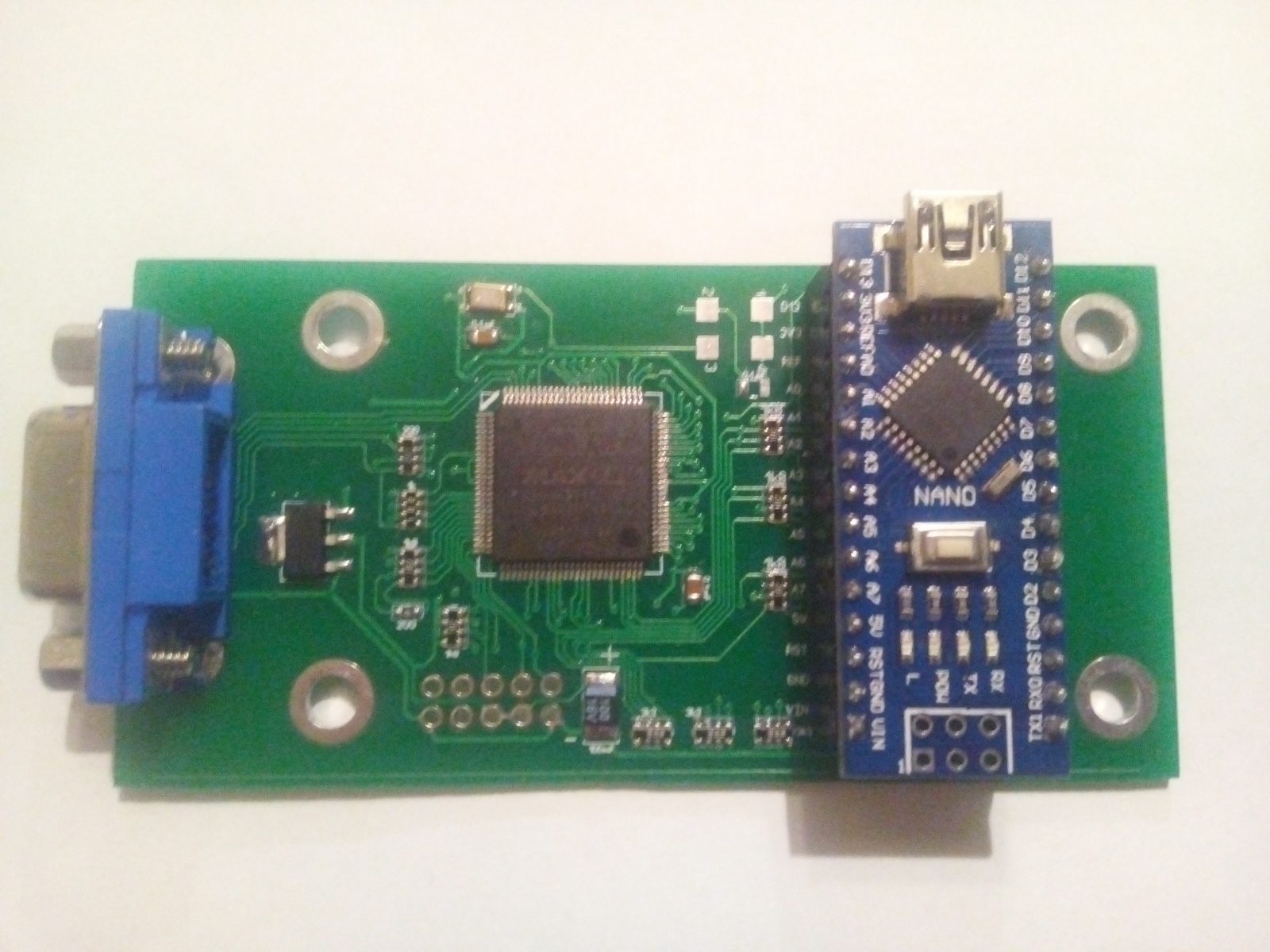

Подключаем Arduino NANO

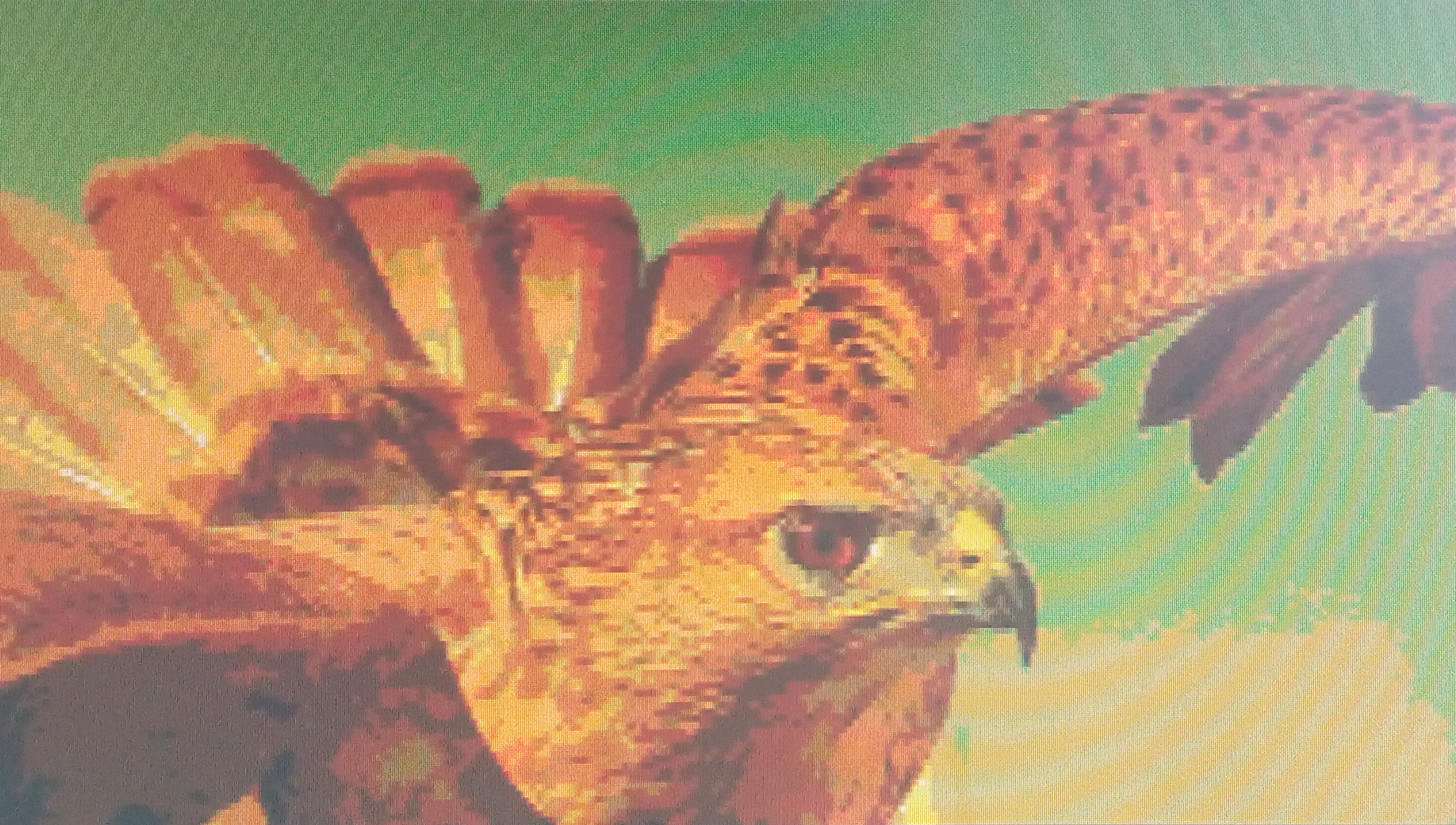

Получаем на выходе 256 пикселей по горизонтали, 128 пикселей по вертикали и 256 цветов.

Демонстрационное видео.
Если есть видеокарта, то, что мешает сделать видеоигру? Сказано – сделано!
Картина была бы не полной без компьютерной мыши.)
Недостатки:
1. Низкое разрешение, но если учесть, что видеокарта рассчитана на низко производительный микроконтроллер, то это не недостаток, а продиктованная необходимость.
2. Задействовано слишком много пинов микроконтроллера. 8 – шина, 3-команды, 1- ответ от видеокарты.
Вот такой вот мой первый блин. А съедобен он или нет решать Вам!
Автор: Попов Николай
