Tronsmart Vega S89 — медиаплеер с 8-ядерным видеоускорителем Mali 450

На смену медиаплеерам с Rockchip RK3188 приходит новое поколение на чипе Amlogic S802, в основе которого лежит 4-х ядерный Cortex-A9 процессор с максимальной частотой до 2ГГц и восьмиядерный видеоускоритель Mali 450.
Сегодня у нас на обзоре один из первых медиаплееров на этом чипе — Tronsmart Vega S89.

► Технические характеристики

Четырёхъядерный видеоускоритель Mali 450MP
Вывод изображения в форматах:
HDMI: 480i, 480p, 576i, 576p, 720p50, 720p60, 1080p24 (начиная с прошивки 106k4), 1080i50, 1080p50, 1080i60, 1080p60, 2160p24, 2160p25, 2160p30, 2160pSMPTE
VGA CVBS: 480i, 576i
Четырёхъядерный процессор Amlogic S802 с архитектурой Cortex A9
2 ГБ оперативной памяти
Операционная система Android 4.4.2
16 ГБ пользовательской памяти + слот для карт памяти microSD
Связь: Wi-Fi (802.11 b/g/n 2.4GHz/5GHz), Ethernet 10/100Mbps, Bluetooth 4.0

Trosnsmart S89 позиционируется как устройство с поддержкой вывода изображения в формате 4K. На самом деле это не значит что поддерживается разрешение в 4 раза больше 1080p. Это переходной формат так называемый 4K2K или QFHD или UltraHD. Разрешение такого формата составляет 3840 x 2160 пикселей.

Существует несколько модификация данного плеера: S89 Standard, S89 Elite и S89-H.
С отличиями можно знакомиться в таблице ниже:

В версии S89-H установлен чип Amlogic S802-H с аппаратной поддержкой декодирования звука в форматах Dolby и DTS. В версиях Standard и Elite декодирование такого звука возможно через XBMC.
Существует несколько различных схожих моделей по аппаратной части — это Beelink S82, M8 и другие. Кто из них является производителем сказать сложно. Активной работой над прошивкой как Tronsmart так и Beelink.
Из более именитых конкурентов можно выделить компанию MINIX с новой моделью MINIX X8. Как и Tronsmart S89 производятся на разных модификациях чипа Amlogic S802.

►Внешний вид и комплектация

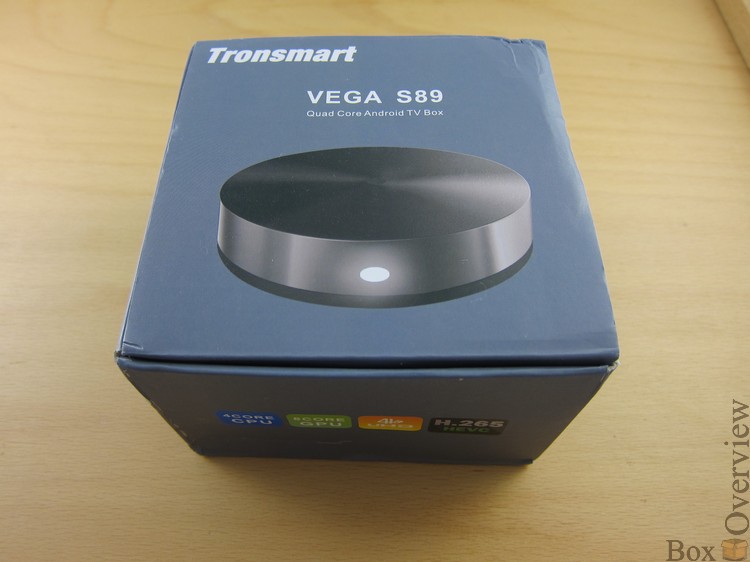

На тестирование мне попала модель S89 Standard, которая поставляется в небольшой квадратной коробке:

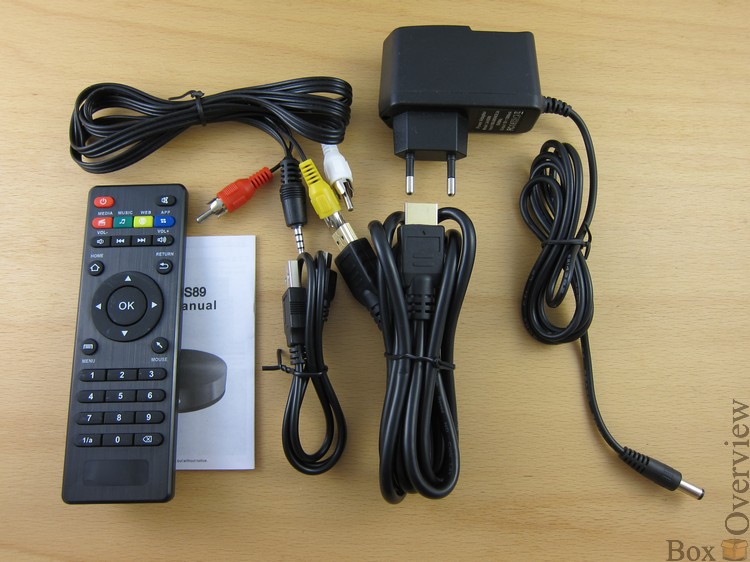

Стандартная комплектация весьма обширная:
— блок питания
— USB кабель
— HDMI-кабель
— AV-кабель
— пульт управления

Пульт управления мне показался довольно знакомым по внешнему виду. И действительно, к одному из предыдущему медиаплееру Kingnovel K-R42, который был у меня на тестировании, в комплекте шёл практически идентичный.
Для полного счастья не хватает наверное только OTG кабеля.

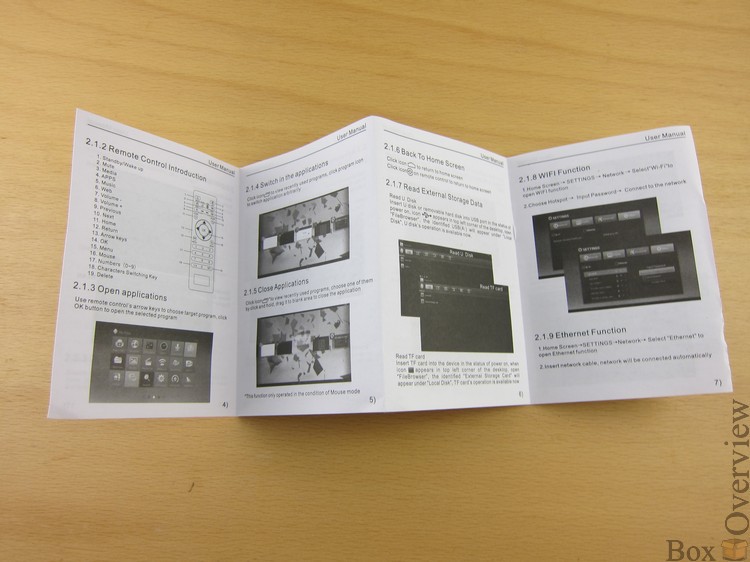

Инструкция на английском языке:

Устройство имеет форму «шайбы», сверху поверхность рифленая:

Надо сказать что пыль на такой поверхностью собирается очень быстро.

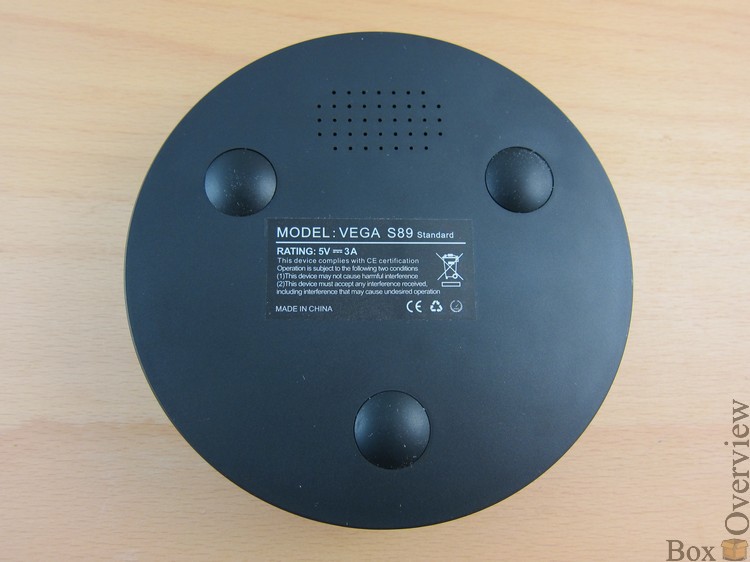

Снизу расположены 3 прорезиненные ножки и вентиляционные отверстия:

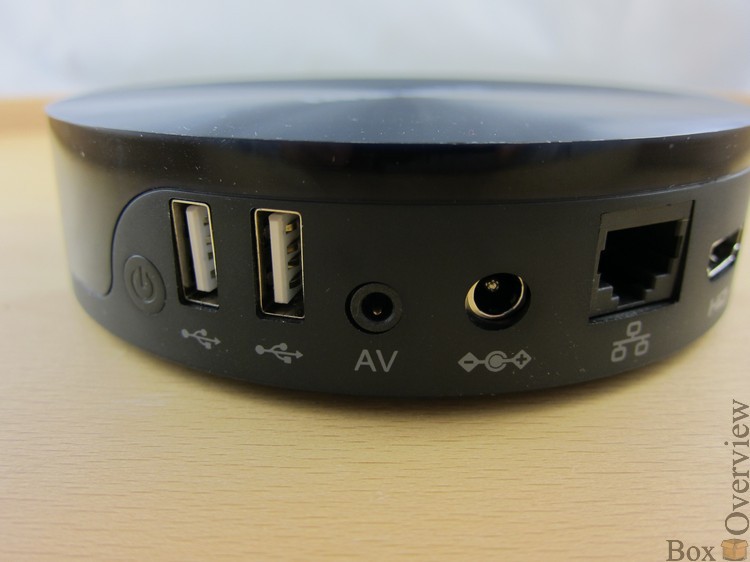

Все порты расширения находятся сзади. Сразу за кнопкой включения расположены: 2 полноразмерных USB-порта, AV-выход, вход для подключения блока питания, LAN-порт:

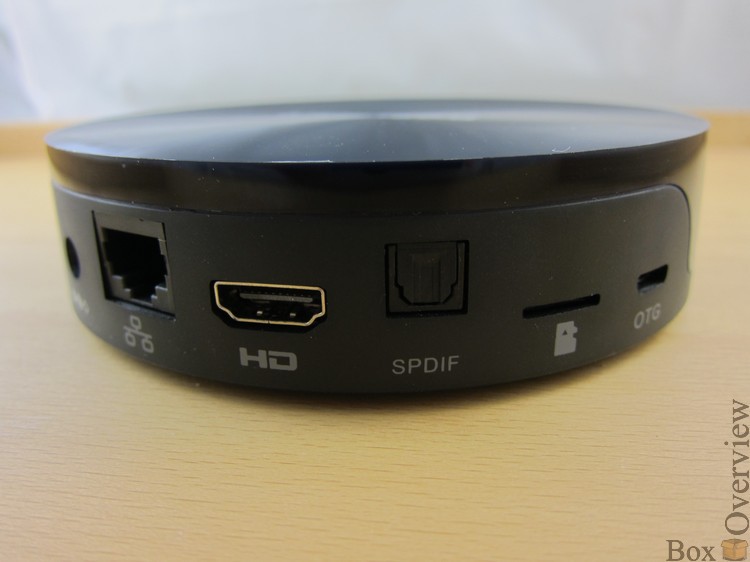

HDMI, оптический аудиовыход, слот для MicroSD карт памяти, OTG:

В целом дизайн выглядит довольно простым, качество пластика находится на среднем уровне.

Посмотрим, что же находится внутри.
Разбирается S89 довольно просто: необходимо оторвать 3 прорезиненные ножки, под которыми будут скрываться болты. Откручиваем их и затем разделяем корпус на 2 половинки. Будьте аккуратными — не повредите Wifi-антенну, она приклеена на верхнюю часть и у неё очень короткое соединение с платой.

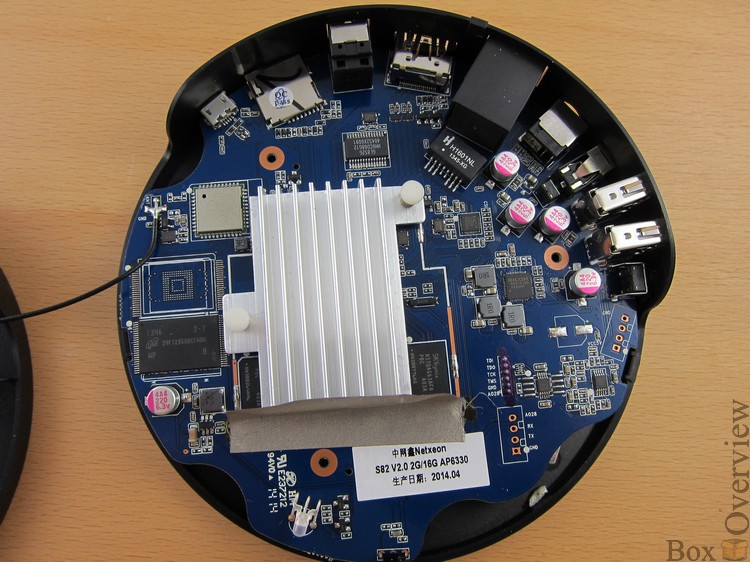

На самом чипе Amlogic находится радиатор:

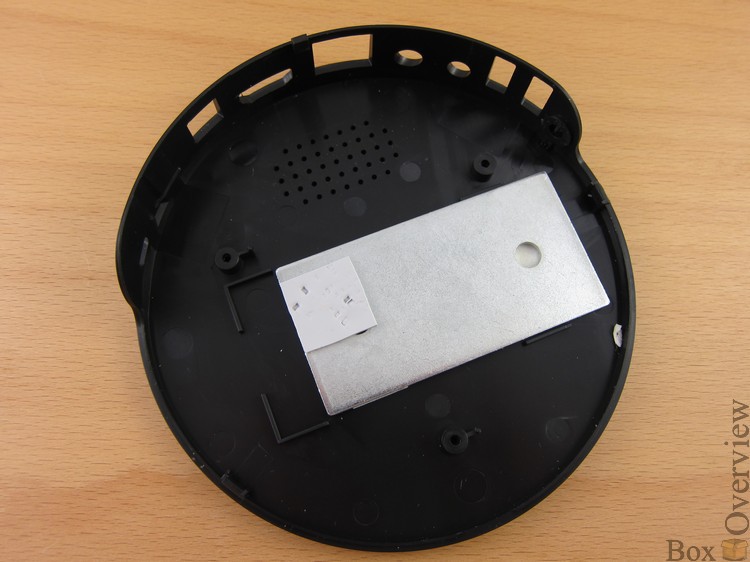

На днище корпуса расположена металлическая пластина для лучшего рассеивания тепла:

При интенсивной нагрузке температура корпуса сверху достигает 41-43 градусов, снизу — до 50-55 градусов.

Чип Amlogic S802:

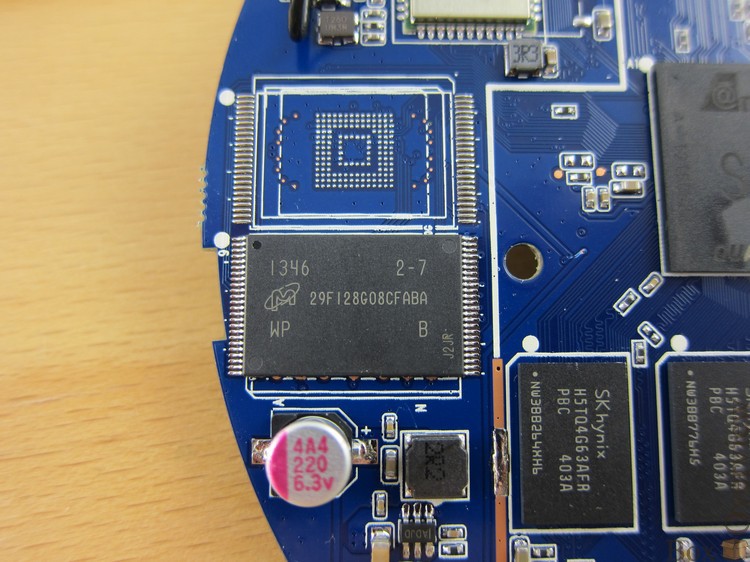

Постоянная память от Micron:

Оперативная DD3 память SK Hynix:

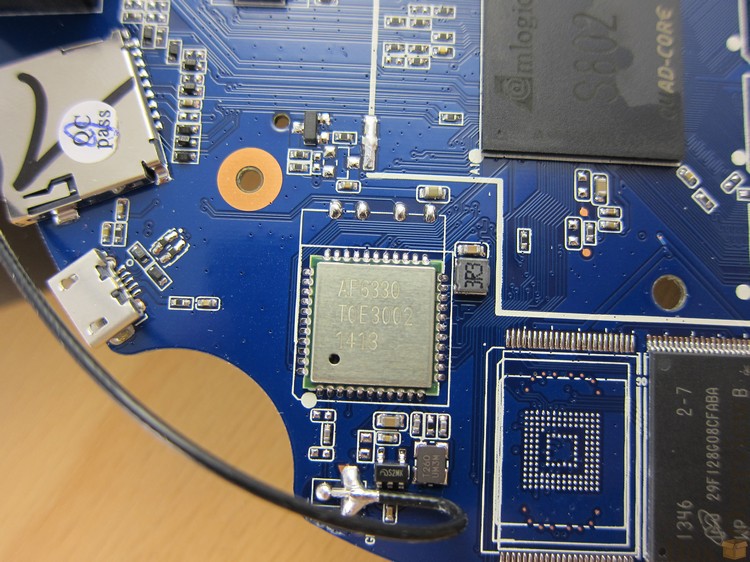

Wifi модуль AP6330 с поддержкой 802.11n 5ГГц:

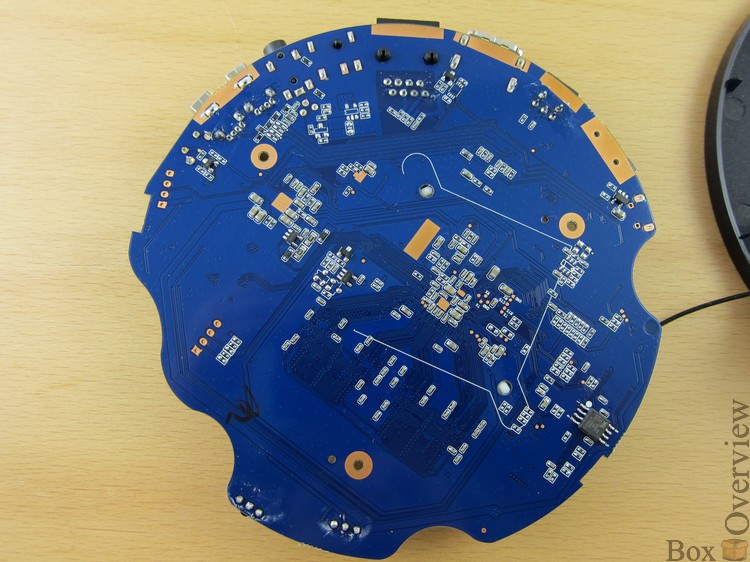

Вид платы сзади:

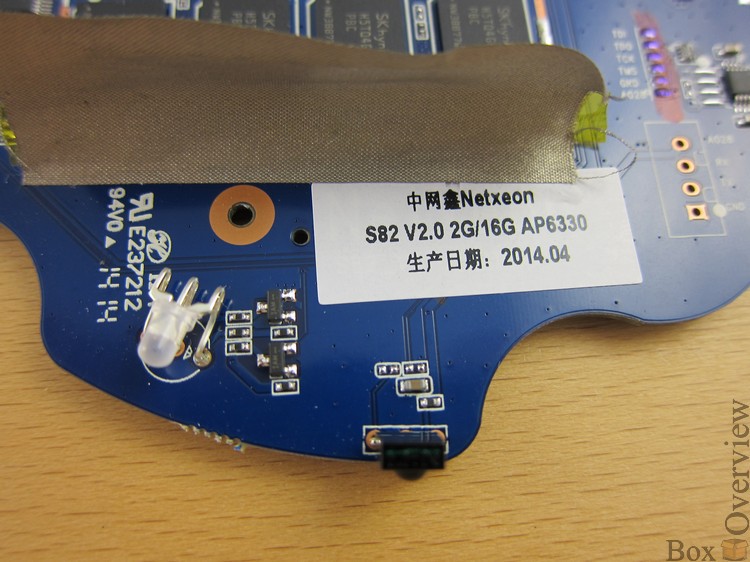

Ревизия моей платы V2.0:

Надо сказать что это довольно распространённое явление — со временем выпускать новые ревизии платы. И из-за этого могут появляться ветвления версия прошивки. Но случается это обычно только на старте производства. На данный момент модель Tronsmart S89 находится в производстве уже несколько месяцев, так что вероятность оказаться со старой ревизией платы крайне мала.

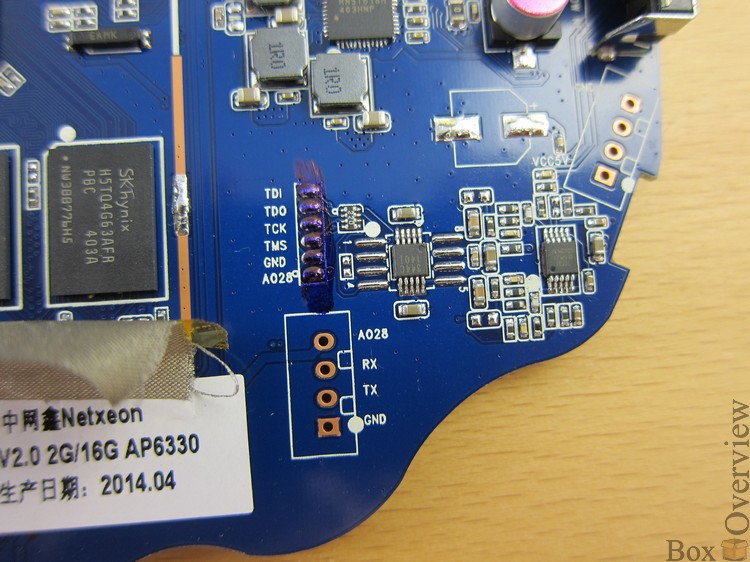

Есть возможность подключиться к серийному порту для отладки:

►Прошивка

Первым делом после получения девайса сразу обновляем прошивку до самой актуальной. На данный момент это модифицированная прошивка Finless 1.8. Из значимых обновлений по сравнению с предыдущими версиями можно выделить:
— поддерживается вывод изображения 1080P 24hz
— встроенные драйвера для геймпадов XBOX и Playstation
— патч для вывода изображения в 720p для пользователей у которых не FullHD телевизоры

Внимание: перепрошивка удаляет все данные с внутренней памяти! Если у вас есть важная информация — не забывайте сделать backup.
Прошивка устанавливает с microSD карты
Скачиваем последнюю прошивку с сайта Freaktab, на момент написания статьи — это прошивка версии 1.8
Вам необходимо распаковать архив и скопировать полученные zip-файлы на microSD карту отформатированную в FAT32.
Теперь необходимо включить нашу приставку S89. Перед включением убедитесь что не подключен OTG кабель, иначе начнёт загрузка в режим перепрошивки — а нам это не нужно.

Обновить прошивку можно тремя способами:
Способ 1:
1) Запустив S89 со вставленной картой памяти переходим в «Приложения» и запускаем приложение «Update»
2) Нажмите кнопку «Select» и выберите файл s82_s89_finless18.zip
3) Нажмите кнопку «Update»
4) Система должна перезагрузиться и автоматически установить прошивку
Если после установки S89 перезагрузился самостоятельно — значит всё хорошо и прошивка установлена.
Если произошла загрузка Recovery, то продолжаем установку:
5) При помощи мыши выбираем «Apply updated from EXT»
6) Выбираете SD-карту, а затем файл s82_s89_finless18.zip
7) Прошивка установится и вы перейдёте в главное меню Recovery
8) Выбрать Reboot Now и после перезагрузки прошивка завершит установку.

Способ 2:
Данный способ можно использовать если ваш S89 не загружается или Способ 1 не работает. Чтобы прошить S89 данным способом вам необходимо подключить мышь для навигации в Recovery.
1) Убедитесь что у вас не подключен OTG кабель
2) Скопируйте файл s82_s89_finless18.zip на microSD карту и вставьте её в S89
3) Отключите питание от S89
4) Снова подключите питание, но не нажимайте кнопку включения
5) Сзади возле AV-выхода есть кнопка Reset, необходимо зажать её с помощью скрепки
6) Удерживая кнопку Reset нажимаем кнопку включения на S89
7) Удерживать кнопку Reset необходимо до того как появится логотип Tronsmart, после чего её можно отпустить
8) Должно загрузиться Recovery-меню. Если не загрузилось — повторите шаги 3-7 ещё раз.
9) При помощи мыши выбираем «Apply updated from EXT»
10) Выбираете SD-карту, а затем файл s82_s89_finless18.zip
11) Прошивка установится и вы перейдёте в главное меню Recovery
12) Выбрать Reboot Now и после перезагрузки прошивка завершит установку.

Способ 3:
Подходит, если у вас уже была установлена другая версия Finless ROM и в ней есть приложение Reboot.
Необходимо выбрать пункт перезагрузки в Recovery. Затем:
1) При помощи мыши выбираем «Apply updated from EXT»
2) Выбираете SD-карту, а затем файл s82_s89_finless18.zip
3) Прошивка установится и вы перейдёте в главное меню Recovery
4) Выбрать Reboot Now и после перезагрузки прошивка завершит установку.

►Программное обеспечение и производительность

Сердцем Tronsmart S89 является 4-х ядерный Cortex-A9 чип Amlogic S802, который работает на частоте до 2ГГц. За графику отвечает 8-ядерный чип Mali 450. Объём оперативной памяти — 2ГБ, постоянной — 16ГБ.

Такие технические характеристики позволяются добиваться хороших результатов в синтетических тестах.
Начнём с Antutu:

Более 31000 баллов!

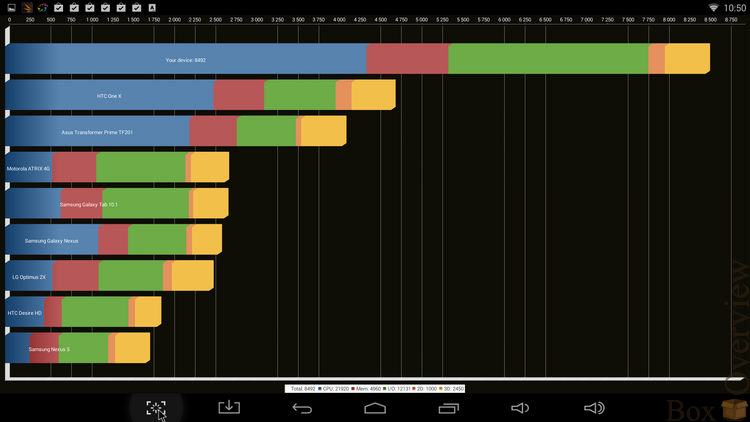

Quadrant порадует результатом в 8492 балла:

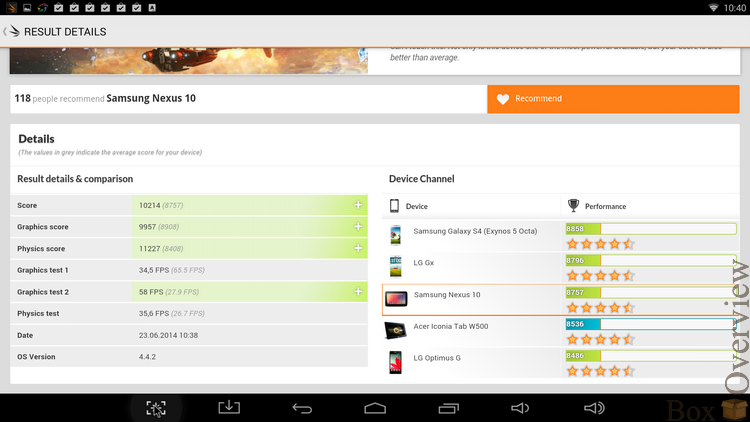

Mali 450 показывает хорошие результаты в графическом тесте 3dmark:

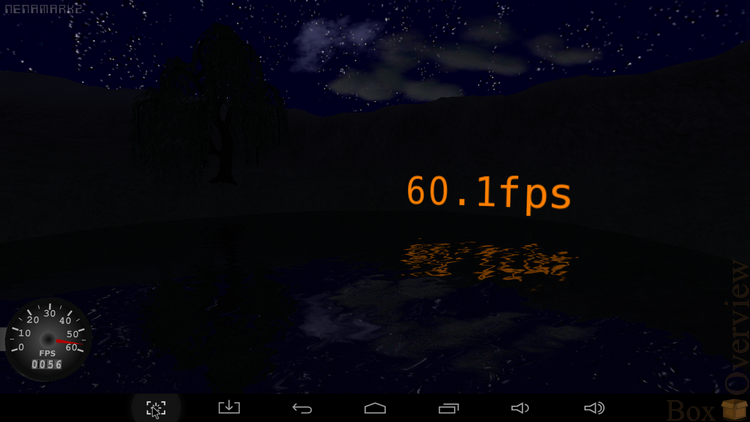

В Nenamark 2 результат максимальный в 60 fps:

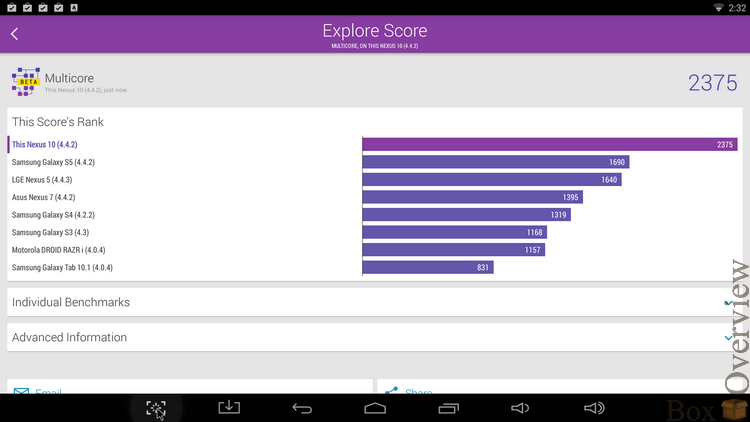

В тесте мультизадачности в приложении Vellamo S89 уверенно занимает первое место:

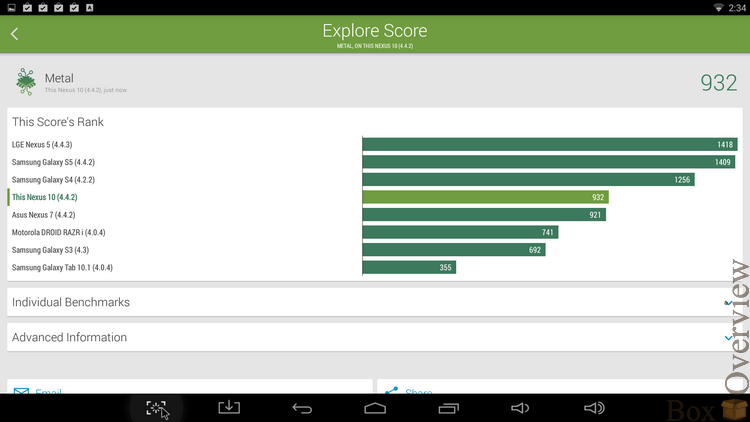

В тесте производительности Metal занимает средние сточки рейтинга:

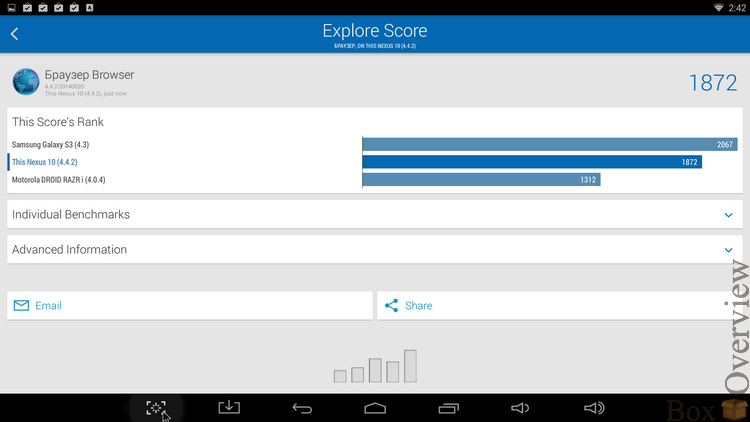

Производительность встроенного браузера неплохая, но не достигает первых строчек в рейтинге:

Предустановлена ОС Android 4.4.2. Лаунчеров 2: первый — мультимедийный, для простоты настройки и управления, второй — стандартный лаунчер Android.

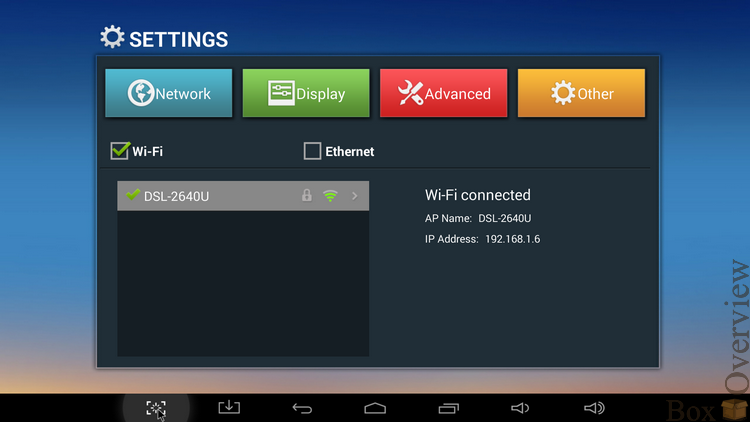

Настройки мультимедийного лаунчера расположены на 4х вкладках. На первой настраиваем подключение к Wifi или сети Ethernet:

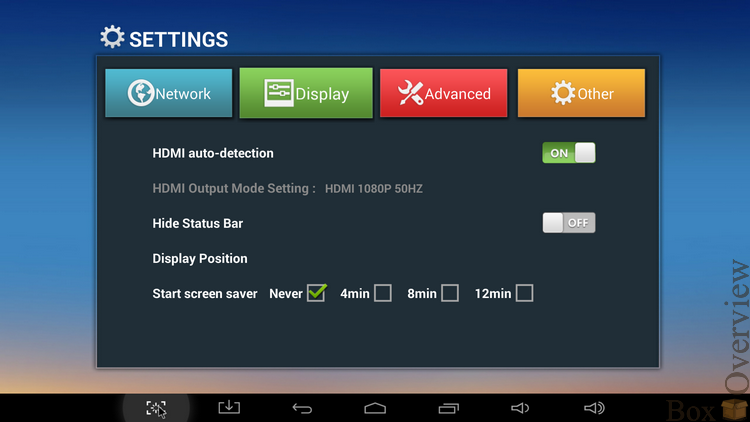

На вкладке Display можно настроить HDMI-подключение, выровнять рамки экрана, отключить строку состояния:

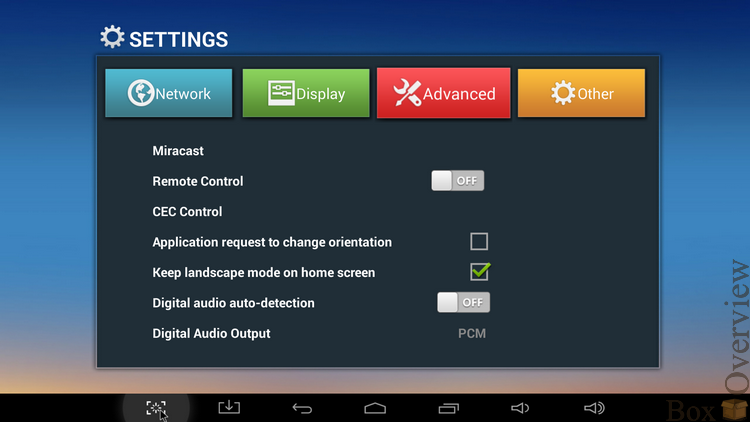

На вкладке Advanced настраивается режим Miracast, управление с помощью приложение RemoteIE, настройка цифрового аудиовыхода:

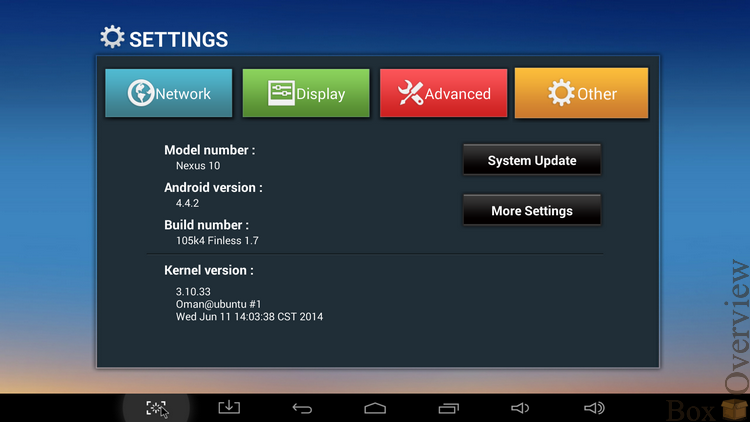

На последней вкладе Other находится информация о системе. OTA обновление на данный момент не работает, но производитель обещает довести эту функцию до ума в ближайшее время.

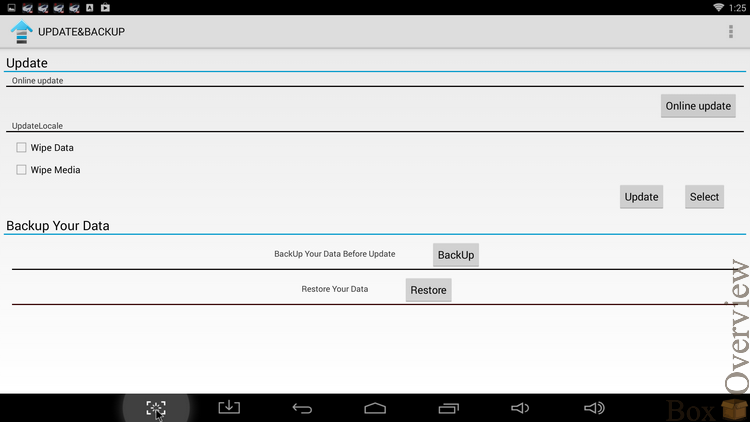

Прошивку можно обновить вручную запустив приложение «Update and backup»:

Стандартный лаунчер имеет обычный вид:

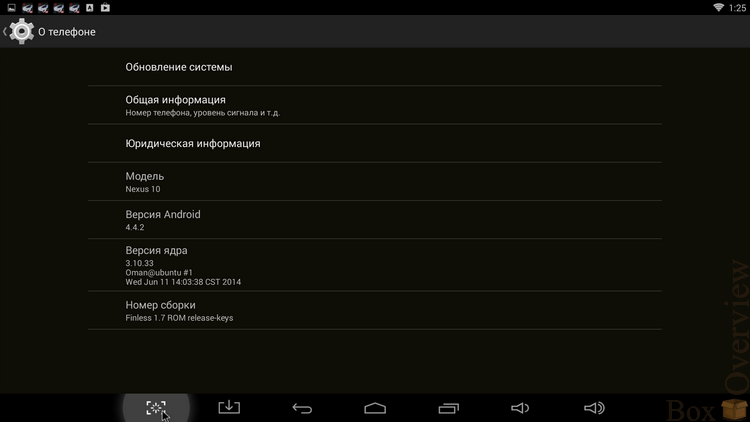

Установлена версия Android 4.4.2

Оба лаунчера работают достаточно плавно. В мультимедийном лаунчере язык интерфейса только английский, но это не вызывает сложности в управлении — так как все пункты меню интуитивно понятны.

►Игры

Во всех предыдущих мини-компьютерах и медиаприставках было довольно сложно просто включить и наслаждаться любимыми играми, но S89 в этом плане меня очень порадовал! Начиная с прошивки Finless 1.7 появился патч, который добавляет полноценную поддержку геймпадов XBOX и Playstation, в прошивке Finless 1.8 этот патч уже включен и его не надо дополнительно устанавливать.
Очень много популярных игр поддерживает управление геймпадами.

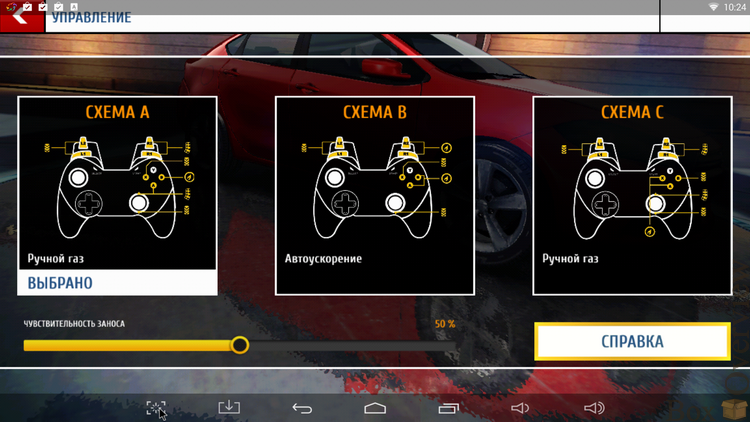

Asphalt 8 сразу после запуска предлагает выбрать удобную раскладку для управления:

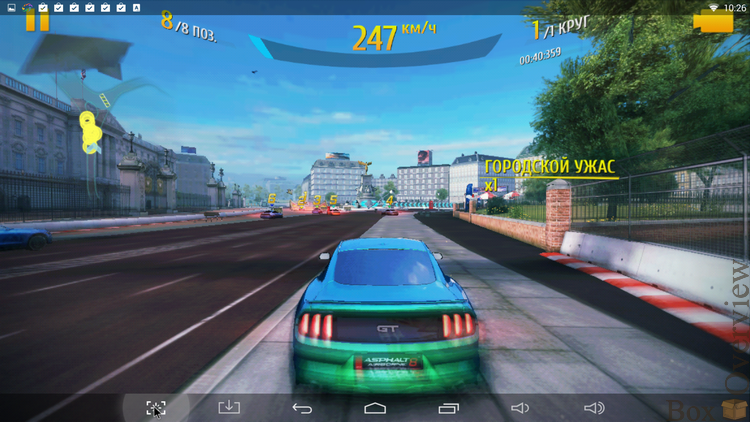

Сама игра отлично работает на максимальных настройках графики:

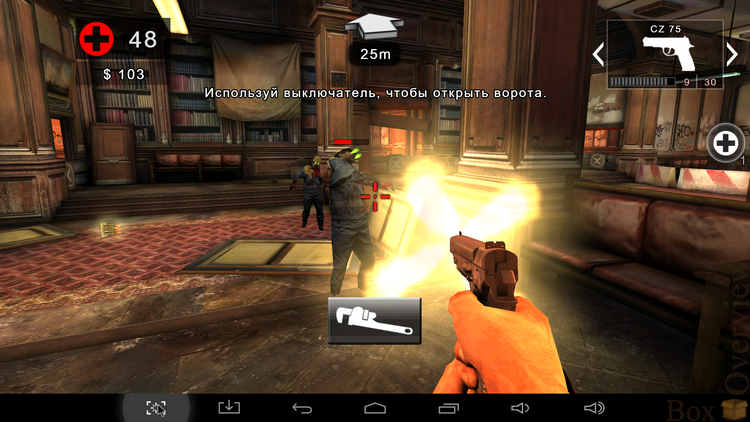

Dead Trigger 2 автоматически определяет геймпад и предлагает настроить управление самостоятельно. После пары минут настройки мы уже в игре:

Играть при этом очень и очень комфортно, управление движением плавное, без рывков или залипаний.

Попробуем что-нибудь потяжелее, например — GTA San Andreas. Игра запускается без проблем, но с моим геймпадом для XBOX 360 Wireless for Windows возникли проблемы: камера крутилась вокруг своей оси и было невозможно играть. Воспользовавшись Гуглом было быстро найдено решение на форуме 4pda:
1. Качаем архив keylayout.zip
2. Подключаем геймпад к S89

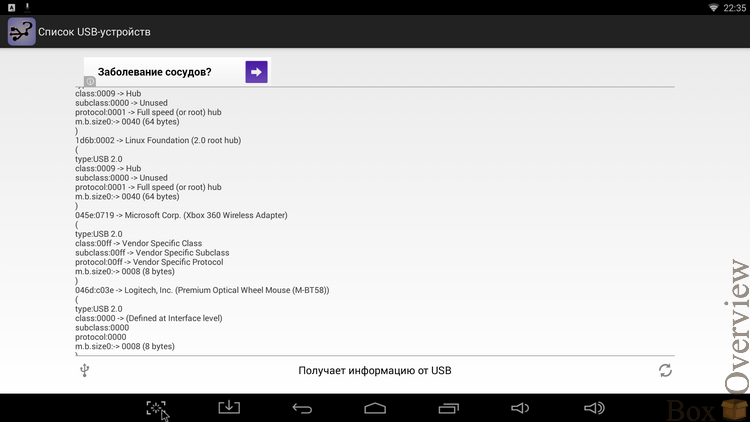

3. Устанавливаем и запускаем приложение Список USB-устройств

4. Определяем значения vid/pid для подключенного геймпада. В моём случае — это 045e:0719.
5. Находим файл подходящий файл в архиве keylayout Vendor_045e_Product_0719.kl и копируем его в system/usr/keylayout/. Для копирование вам необходимо получить Root-права доступа и выставить права на запись в системные директории.

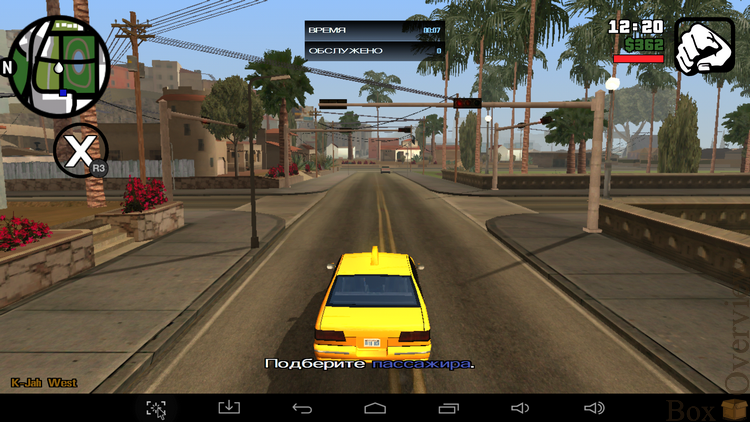

После чего можно запускать GTA и наслаждаться игрой:

Ещё больше удовольствия можно получить установив приложение ExaGear Strategies, которое позволяет запускать игры для PC. С этим приложением отлично работает самые популярные old school игры, такие как: Heroes 3, Disciples II, Civilization 3, Fallout 2 и многие другие!
Приложение работает в бесплатном режиме 3 дня.
Попробуем поиграть в самые интересные игры и на Tronsmart S89!
Первым делом вам необходимо установить игру на своём ПК и перейти в папку куда вы её установили.
Для запуска ExaGear Strategies необходимо создать в корне папки Exagear папку с игрой в которой будет находиться exe файл игры. Туда же необходимо скопировать все файлы установленной игры с PC. Для каждой игры — отдельная папка.

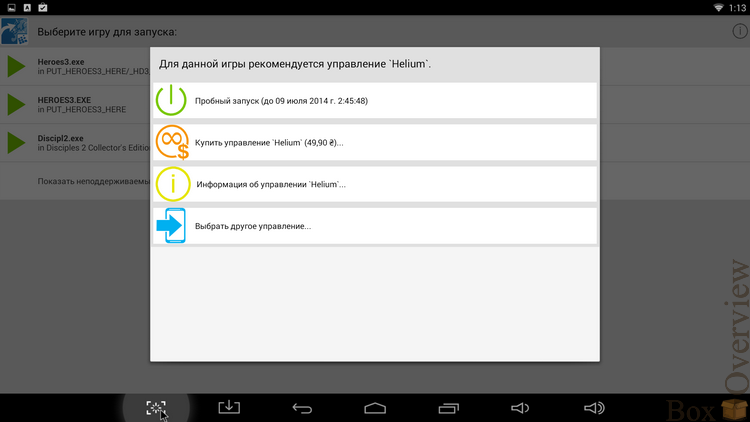

После запуска Exagear необходимо выбрать игру:

И на следующем этапе конфигурацию управления:

Это всё, теперь можно играть!

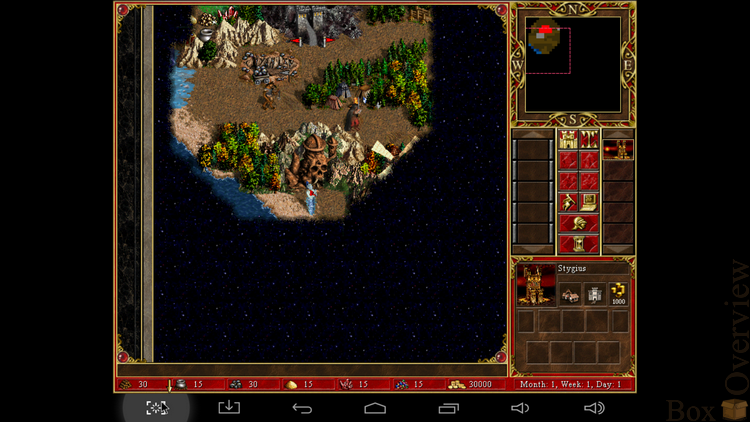

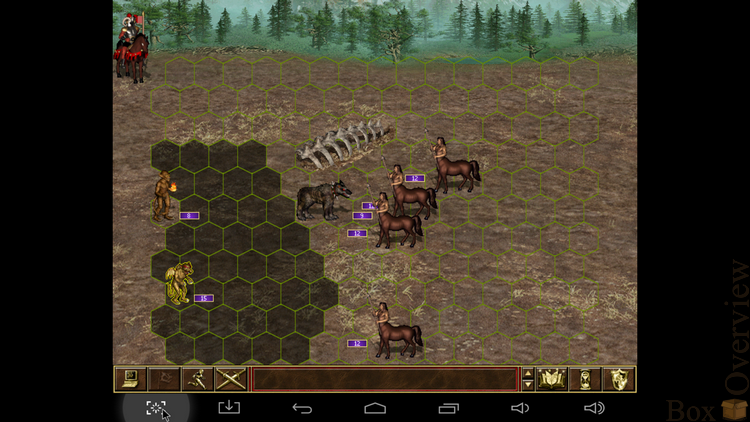

Начинать надо исключительно с классики — Heroes of Might and Magic III:

Я играл с подключенной мышкой. Игра работает хорошо, но иногда после нажатия на кнопку интерфейса в игре заметна небольшая задержка перед действием, что абсолютно не критично и никак не сказывается на игровой процесс.

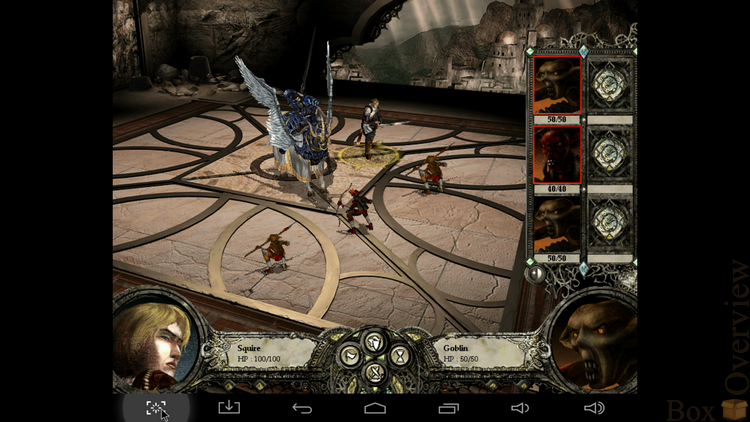

Следующей игрой стала Disciples II:


На данный момент EXA Gear позволяет запускать большое количество игр, подробнее с описанием можно ознакомиться в теме на 4pda

►Видео

Что-то мы заигрались и чуть не забыли протестировать функцию, которая является основной в данной приставке — проигрывание видео.
Как уже было отмечено ранее S89 поддерживает вывод изображения с разрешением вплоть до 3840 x 2160 пикселей. Так как у меня нет телевизора с таким разрешением, я буду проводить тестирование на телевизоре с разрешением 1920х1080 пикселей.
Для тестирования были взяты 2 набора видео файлов: HDTV_test_files и NMT DVD5 Test Disc. Видео воспроизводилось в XBMC, файлы расположены на внешней microSD карте памяти.

Результаты тестирования набора файлов HDTV test:
00019.m2ts (тестирование интерлейсного видео) — OK
03.split.5.ts (тестирование кодеков VC-1, DTS-HD) — незначительные пропуски кадров
720p16rf-001.mkv – тесты 16 рефреймов на разрешении 720p — OK
Casino.21.mkv (avg. bitrate 21Mbps) воспроизведение файла с потоком 21 мегабит — OK
Casino.32.mkv (avg. bitrate 32Mbps) воспроизведение файла с потоком 32 мегабита — OK
Casino.42.mkv (avg. bitrate 42Mbps) воспроизведение файла с потоком 42 мегабита — OK
Casino.50.m2ts (video bitrate >40Mbps) – воспроизведение блюрей дисков с потоком 40 мегабит — OK
Casino.50.mkv (video bitrate >40Mbps) – воспроизведение mkv файлов с потоком 50 мегабит — OK
Casino.Royale.BDrip.1080p.SPLIT-004.mkv — OK
Satoyama.II.Japan.Secret.Water.Garden.1080p.rus.-002.mkv — AVC +AC3 — OK
TheBankJob-sample-16rf.mkv (1080p 16Ref.frames) — тестирование 16 рефреймовых файлов с разрешением 1080p — OK
VC-1_Sub.mkv – тестирование плавности воспроизведение VC-1 — видео воспроизводится рывками
hns-fc-new-002.mkv (1080p 16Ref.frames) тестирование 16 рефреймовых файлов с разрешением 1080p — OK
twin.peaks.s01e01.sample-007.mkv –тестирование AAC кодека с различным качеством каналов. — OK

Из тестового набора NMT DVD5 Test Disc были протестированы файлы из папок Audio и Bitrate. К сожалению, у меня нет акустической системы, поэтому тестирование различных аудиформатов заключается лишь в оценке возможности воспроизведения.
DD+.m2ts — OK
DD-EX-.vob — OK
DD.vob — OK
DD_TrueHD.m2ts — OK
DTS-ES_PCM.vob — OK
DTS.vob — OK
DTS_96_24.vob — OK
DTSVorbis.mkv — OK

В папке Bitrate содержаться ролик с различным битрейтом, цифры в названии файла означают битрейт в Мбит/сек, разрешение роликов — 1920х1080.
bird20.mkv — OK
bird24.mkv — OK
bird28.mkv — OK
bird34.mkv — OK
bird38.m2ts — OK
bird38.mkv — OK
bird42.m2ts — OK
bird42.mkv — OK
bird50.m2ts — OK
bird50.mkv — OK
bird55.m2ts — OK
bird55.mkv — OK
bird60.m2ts — OK
bird60.mkv — OK
bird70.m2ts — OK
bird70.mkv — OK
bird80.m2ts — OK
bird80.mkv — OK
bird90.m2ts — заметны рывки
bird90.mkv — заметны рывки
Итого S89 проигрывает видео с битрейтом вплоть до 90Мбитсек!

Если у вас видео со звуком в формате DTS или Dolby вам необходимо использовать XBMC для просмотра такого видео, т.к. в чипе S802 нет аппаратной поддержки декодирования данных форматов.

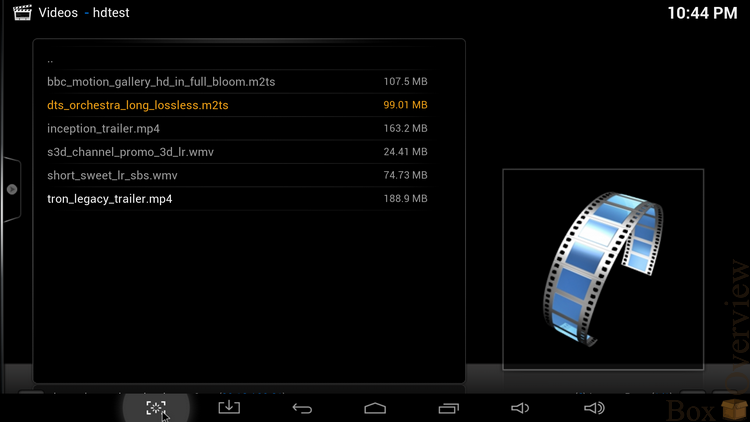

Я использовал версию XBMC 13.1:

По заявлению производителя поддерживается воспроизведения роликов кодированные H.265.
Были протестированы 2 роликов в таком формате (первый — Видео: HVC1 1920x1072 25fps 10.2 Mbps; Аудио: AAC 2 channels 320kbps, второй — Видео: MPEG5 Video (H265 HEVC) 1920x1080 25fps 10 734 kbps; Аудио: AAC 48000Hz stereo 317kbps). И первый и второй воспроизводились с существенными рывками.

Ролики с разрешением 4K должны проигрываются только во встроенном 4K плеере. Были протестированы ролики:
-4K Samsung
Видео: HEVC(H.265),48.8 Mbps,3840*2160
Аудио: AAC,125 Kbps,2 channels,Front: L R,48.0 KHz
Результат: в 4K Player файлы не воспроизводились, в других плеерах — существенные проблемы с видео. Причина кроется в кодеке H.265.

-4K HD.Club Showreel
Видео: AVC(h264),99,3 Mbps,3840*2160,16:9,29.970 fps
Аудио: AAC,448 Kbps,2 channels,Front: L R,48.0 KHz
Результат: воспроизводится без проблем

-4K Richmond
Видео: AVC(h264),118 Mbps,3840*2160,16:9,29,970 fps
Аудио: PCM,1536 Kbps,2 channels,Front: L R,48.0 KHz
Результат: воспроизводится без проблем
Хочу обратить внимание, что битрейт видео в 2-х последних роликах составляет порядка 100Мбит/сек. Картинку в данных тестовых роликах можно описать одним словом — «вау», осталось обзавестись 4K телевизором и дождаться массового появления фильмов с высоким разрешением.

►Управление

К комплектацию входит пульт управления, но он достаточно примитивен для полноценной работы в ОС Android. Движение курсором осуществляется путём удерживания стрелочек направление, что не очень удобно. Альтернативными вариантами управления являются так называемые Air mouse, в которых есть встроенный гироскоп, вы управляете курсоров с помощью движений руки в воздухе.

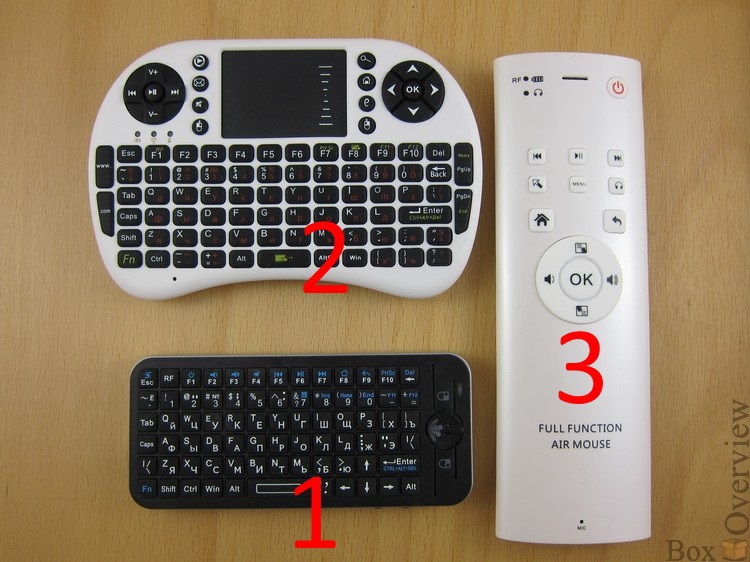

На данный момент у меня такой набор пультов для управления:

1 — iPazzport. На мой взгляд — это самая удобная мышь-клавиатура. Легко удерживать в одной руке для движения курсором и удобно набирать текст на клавиатуре развернув её горизонтально.
2 — UKB-500 RF. Клавиатура с тачпадом. Управлять курсором с помощью тачпада не очень удобно, также сама клавиатура довольно громоздкая.
3 — Q6. Большой пульт, клавиатура в котором находится под откидывающейся крышкой. Достаточно удобна, если вам нужен просто хороший пульт управления. Из дополнительный функций — встроенный микрофон и разговорный динамик.

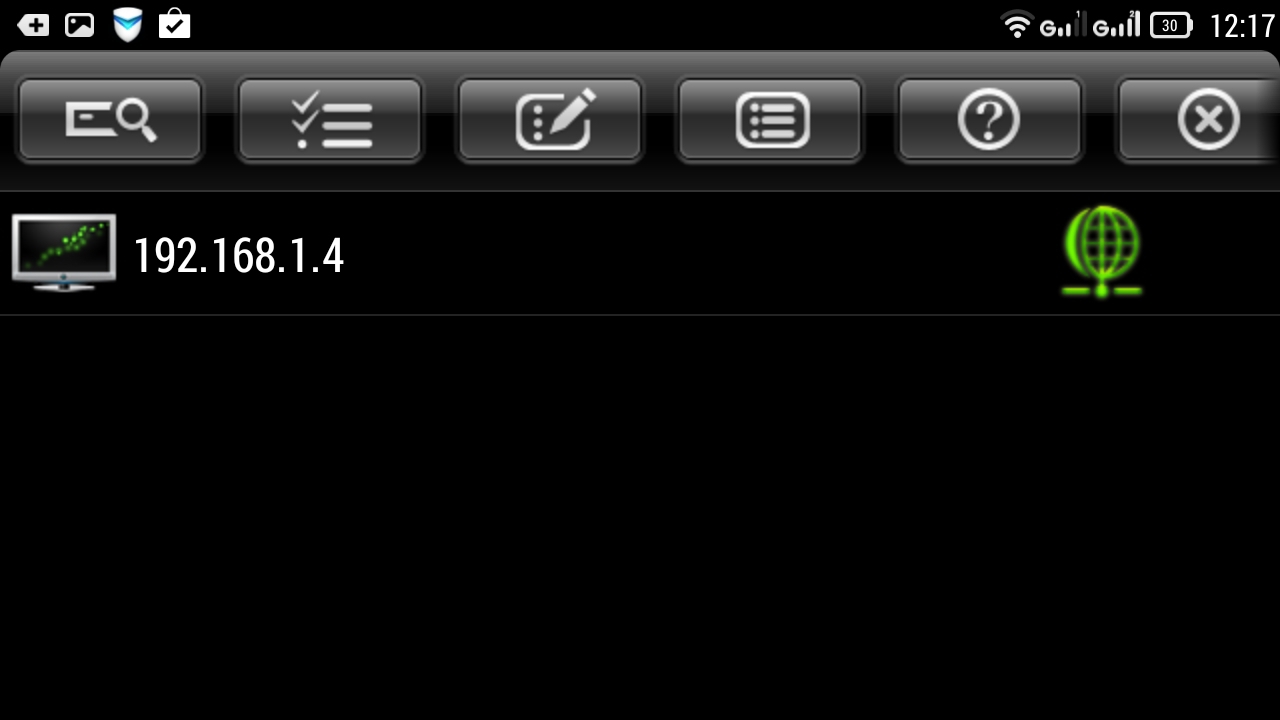

Если у вас нет желания приобретать дополнительное устройство для управление вашим медиаплеером — можно просто подключить мышь и клавиаутуру по USB. Ещё одним бюджетным вариантом управления является возможность управления с другого устройства на ОС Android. Для этого необходимо установить приложение RemoteIME на ваш планшет или телефон, включить опцию удаленного управления в настройках S89, запустить приложение RemoteIME, подключиться к найденному устройству:

Приложение достаточно простое, курсор на экране повторяет ваши движения, которые вы делаете на тачскрине.

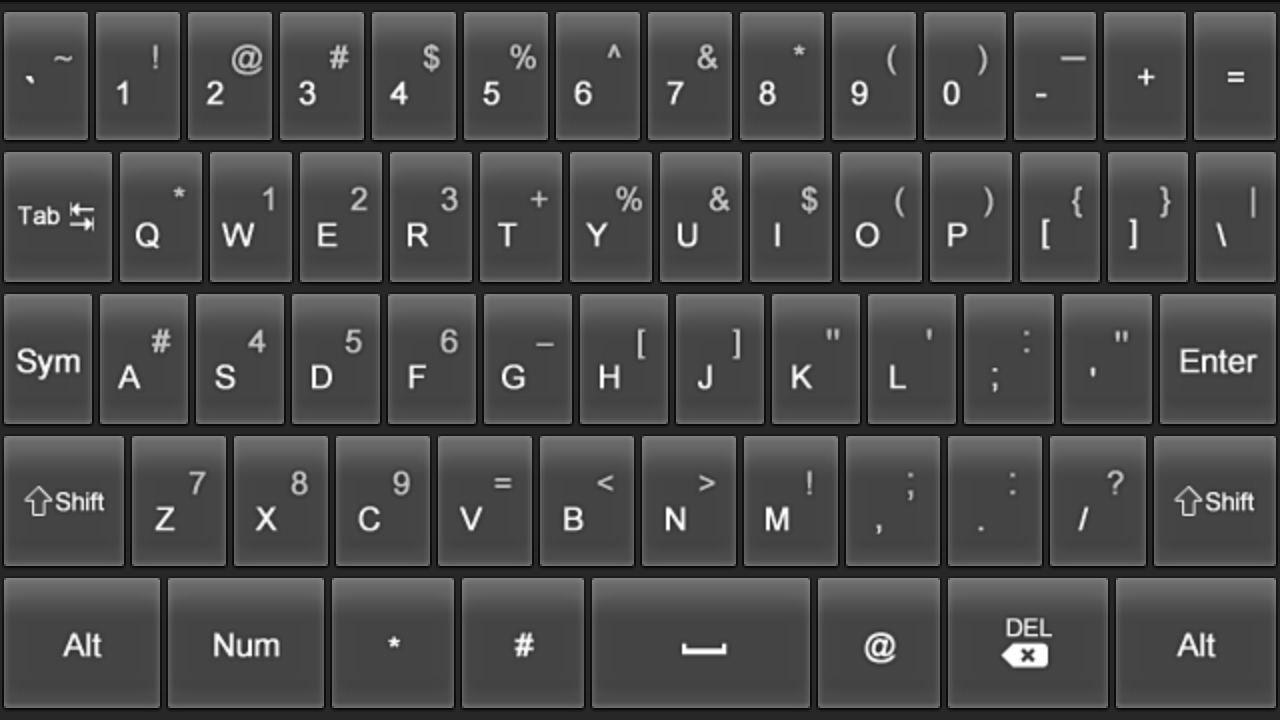

Можно переключиться режим работы слайдами, вызвать клавиатуру, или же открыть дополнительное управление для запуска видеороликов.

Несмотря на свою простоту пользоваться таким способом управление достаточно удобно.

►Выводы

Хорошая производительность
Вывод изображения в 1080p и 2160p
Поддержка Wifi 802.11n 5ГГц
Качественные прошивки от сторонних разработчиков
Не требуется дополнительных настроек для игр с геймпадом
Android 4.4.2 KitKat
Нагрев при высоких нагрузках
Проблемы с воспроизведением видео H.265
Нет внешней Wifi-антенны

Tronsmart S89 — это следующая ступень развития китайских медиаплееров. Мне кажется что устройство вышло очень достойным: отличная производительность как в синтетических тестах, так и в играх, воспроизведение видео высокого разрешение в большинстве популярных форматах. А кроме стандартных функций медиаплеера можно пользоваться всеми преимуществами ОС Android — просматривать страницы в Интернете, разговаривать по Скайпу, устанавливать любые приложения из Google Play!
На данный момент к минусом можно отнести проблему с воспроизведением видео в формате H.265, но я думаю что в следующих обновлениях прошивки она будет исправлена.

►Где купить?

Приобрести Tronsmart S89 Standard можно в магазине Geekbuying.com по цене $109.99, версия Elite обойдётся в $99, а версия S89-H в $130.

Напоминаю, что подписаться, чтобы не пропустить новые обзоры и статьи можно на странице компании(кнопка «подписаться»), или в вашей любимой социальной сети: Вконтакте, в Гугл+, в Твиттере

Автор: lfrolov

Источник
