Давайте немного помечтаем и нарисуем в своем воображении портрет «умного выключателя». Это нечто плоское, висящее на стене, или даже вмонтированное в нее. Вместо привычного кнопочного выключателя. Нечто с ярким отзывчивым сенсорным экраном. Который выключен в режиме бездействия, но начинает светиться вполсилы при приближении человека и загорается на полную мощность при поднесении руки к экрану, отображая во всей красе органы локального управления инженерными системами. С помощью встроенного wi-fi «выключатель» может связываться как с интернетом, так и с остальными «выключателями», разбросанными по стенам умного дома. «Выключатель» содержит в себе микрофон и динамик, понимает голосовые команды на разных языках и может что-то сказать в ответ.
«Выключатель» имеет типовую схему крепления к стене, работает от встроенного аккумулятора и заряжается от беспроводной зарядки, вмонтированной внутри стены. Любой «выключатель» может быть снят со своего «посадочного» места и переставлен на другое, например, из коридора в большую комнату. При этом автоматически произойдет смена функции — он станет управлять комнатной люстрой, а не коридорным светильником. Будучи отцепленным от стены «выключатель» так же автоматически переключается в режим беспроводного пульта управления всеми инженерными системами дома.
«Утопия» — скажете вы и будете не правы. Всеми необходимыми аппаратными возможностями для реализации подобного сценария обладает уже сегодня большинство китайских недорогих планшетов. Остается всего-то научиться правильно закреплять их на стенах, заряжать беспроводными зарядками (кстати тоже уже широко доступными и относительно недорогими) и написать требуемый софт. Путь предстоит долгий, но начать идти по нему можно уже сегодня. Под катом небольшой эксперимент с креплением 7" планшета магнитами к вертикальной поверхности.
Реквизиты
Первый эксперимент будет ставиться на деревянной поверхности. Для осуществления задуманного в строительном магазине была приобретена специально подготовленная доска, а у трехлетнего отпрыска со скандалом была на время отобрана любимая, хоть и весьма опасная, игрушка «папин шуруповерт»:

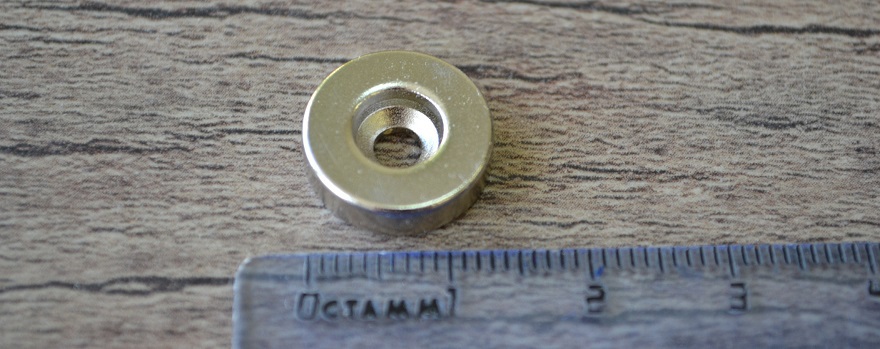

Крепить девайс будем за три точки. Для эксперимента было приобретено шесть пар магнитов двух типоразмеров — диаметром 10 и 14 мм. В каждой паре один из магнитов — тонкий диск (для крепления двухсторонним скотчем к обратной стороне планшета), второй — толстый диск с центральным отверстием под саморез с потайной головкой (так называемое магнитное кольцо, для крепления к вертикальной поверхности, в нашем эксперименте это — деревянная доска). Вот так выглядит магнитное кольцо на 14мм:

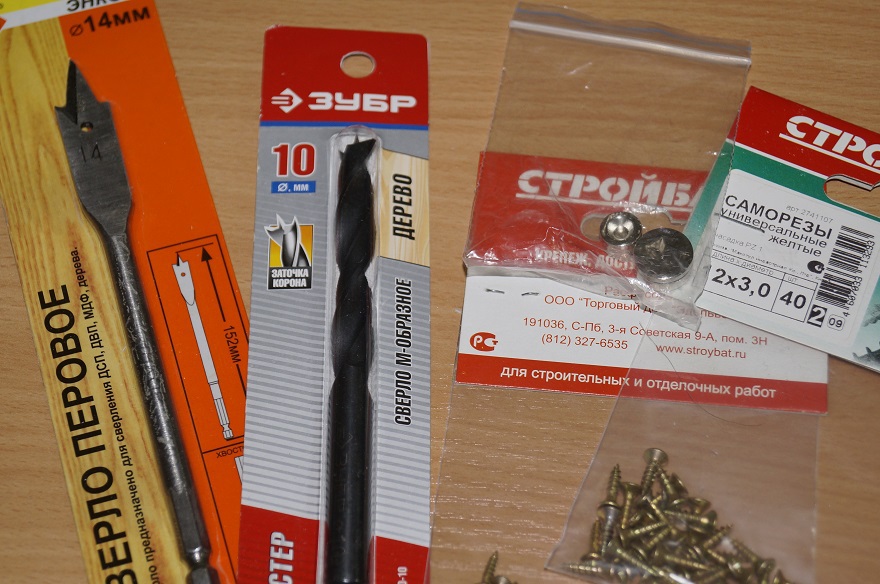

Так же были приобретены необходимые расходники для сверления и прикручивания:
Саморезов приобретено два вида, так как не было понятно, какие лучше войдут в магниты. Оказалось, что 12х3,0мм входят отлично, более мелкие не понадобились. Сверла двух видов под два типоразмера магнитов — на 10мм и на 14мм.
Выбор планшета
Планшета у нас лишнего не было, так что для целей эксперимента был специально заказан недорогой китайский 7-дюймовый планшет Larude. Это 7" планшет с обычным TFT-экраном, довольно шустрым процессором, большим объемом встроенной памяти (1Гб оперативки + 8Гб флеша), довольно отзывчивым тачем, «резиновым» на ощупь пластиком и несъемным аккумулятором (и не открывающейся задней крышке, соответственно).
Идеальный «настенный планшет» должен обладать следующими характеристиками:
- Иметь IPS-экран, чтобы информация хорошо читалась вне зависимости от роста повелителя умного дома;
- Иметь плоскую заднюю стенку для надежного крепления плоских магнитов или металлических пластин;
- Иметь обычную пластиковую или металлическую заднюю поверхность, без «прорезиненности», для качественного крепления двухстороннего скотча;
- Поддерживать функцию беспроводной зарядки, либо иметь съемную заднюю крышку для установки отдельно продающегося приемника беспроводной зарядки;
Глядя на список требований, становится понятно, что мы мало думали, заказывая наш первый планшет. Он небольшой, удобно лежит в руках, очень плавно отрабатывает переходы интерфейса, но для настенного размещения подходит слабо. Что ж, используем его в этом эксперименте, а потом отдадим на растерзание трехлетнему ребенку. Благо куча детских программ на нем установлена уже с завода.
Размещение магнитов

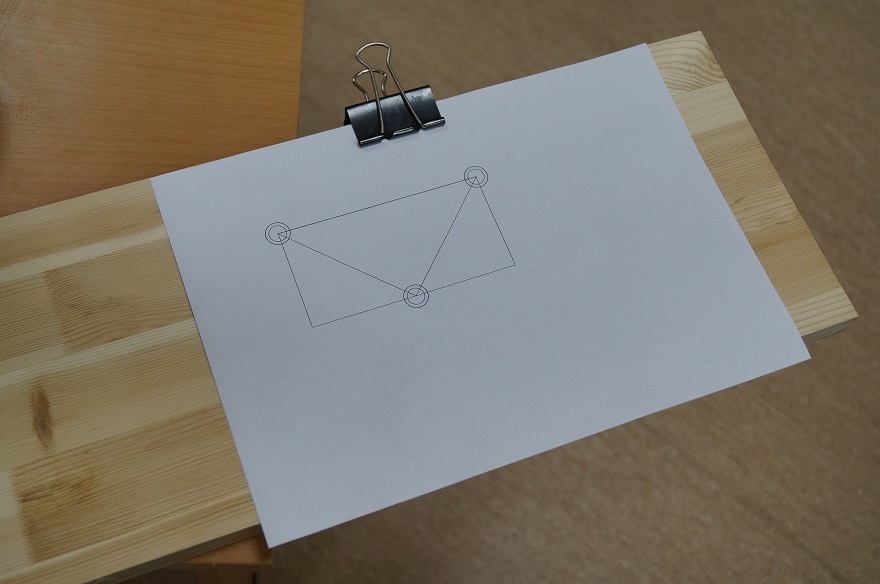

Нам нужно как можно более идеально точно разместить магниты как на «стене», так и на устройстве. Не полагаясь на свой глазомер, мы использовали всю мощь современных технологий и напечатали несколько одинаковых шаблонов. Один из них разместили на доске:

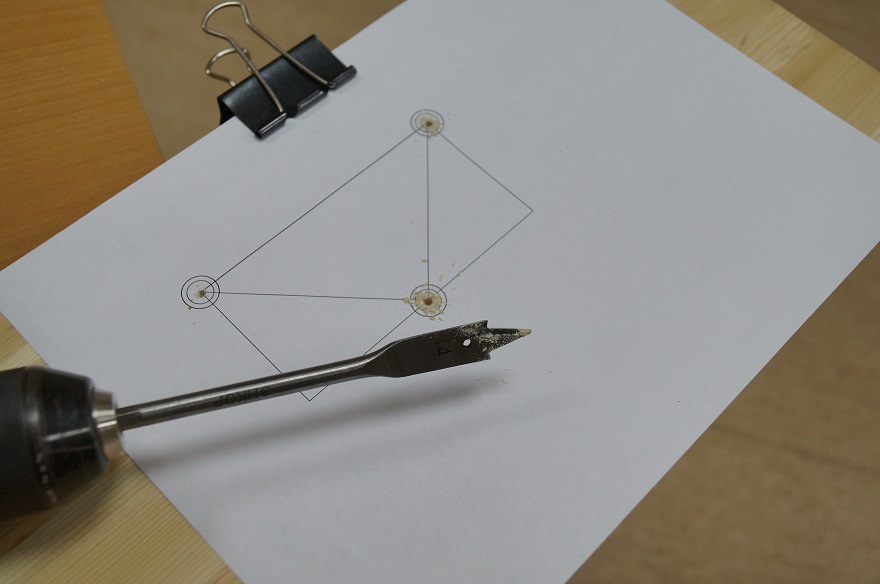

Наметили отверстия:

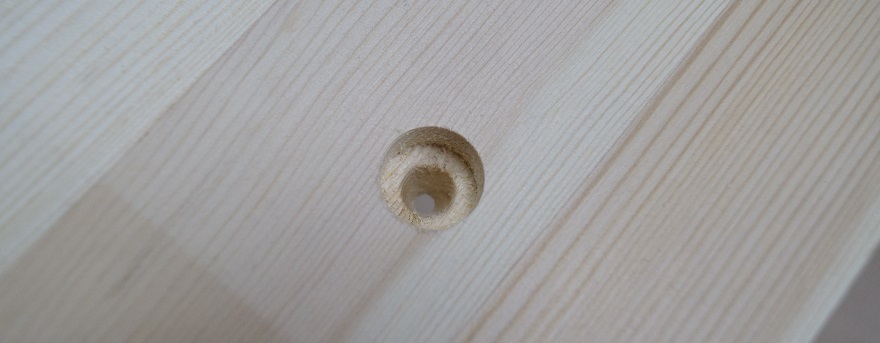

После сверления оказалось, что толщины доски было не достаточно. Закрепить магниты саморезами не получится:

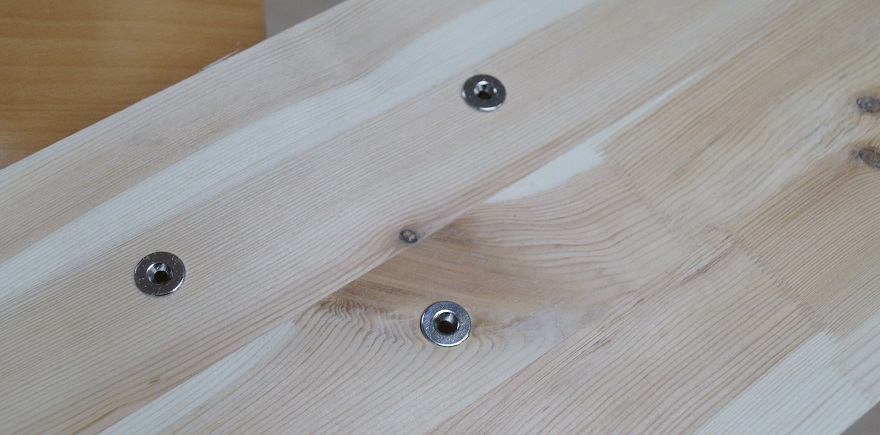

Тем не менее магниты вошли в просверленные отверстия «со скрипом», недостаточная толщина доски не смогла запороть наш эксперимент:

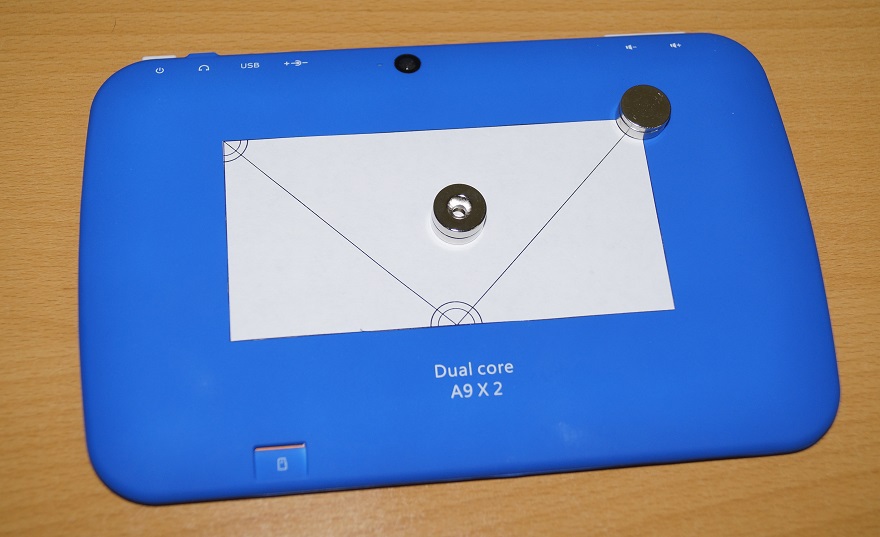

Другой экземпляр шаблона обрезаем по контуру прямоугольника, крепим к задней стенке магнитом (оказалось, что хоть и не сильно, магниты «липнут» к самому планшету):

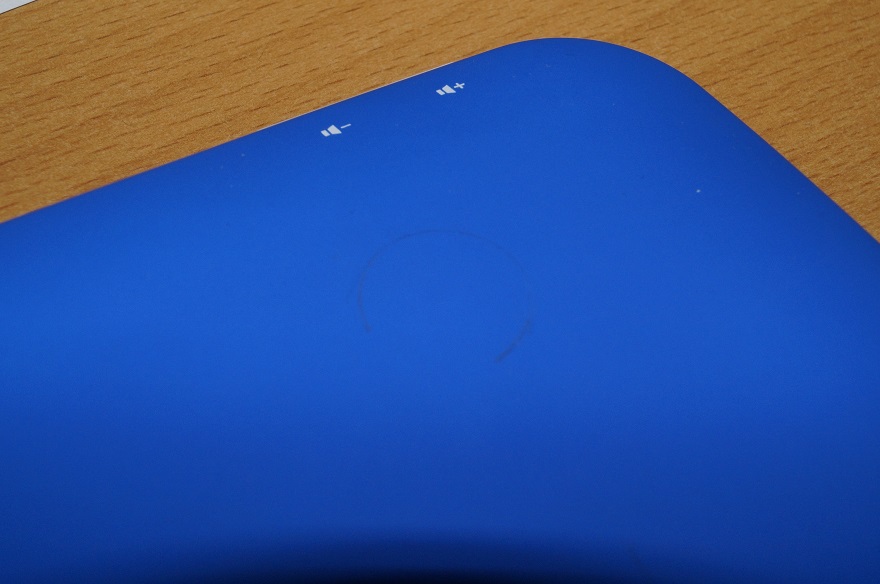

Ставим магниты на свои места, выравнивая по контурам на бумажке, аккуратно обводим карандашом. Получаем в нужных местах вот такие контуры:
Подготавливаем ответные части магнитов для склейки с планшетом:
Важно не перепутать полярность, иначе получите обратное действие — планшет будет отпрыгивать от «стены», а не притягиваться. Так же важно правильно подобрать скотч. После наклеивания получаем:
Эксперимент

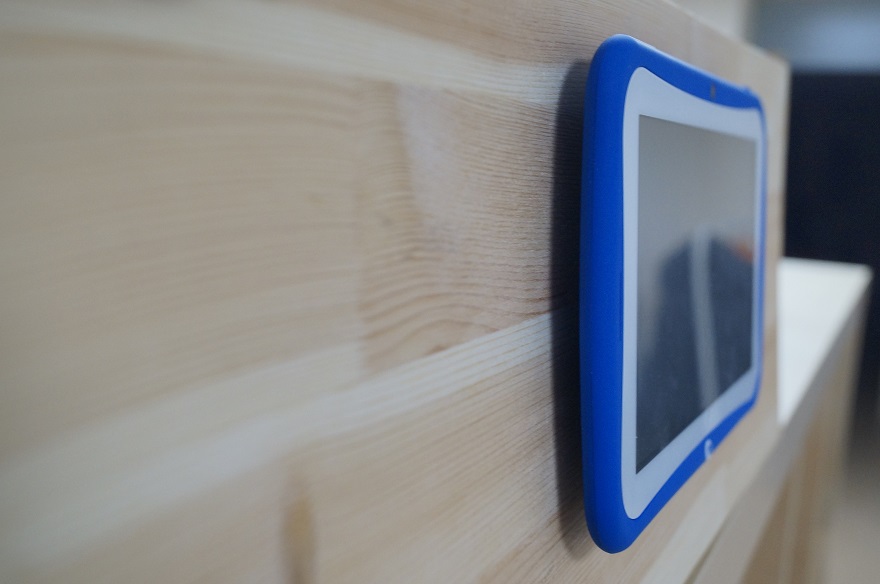

Результат совмещения доски и планшета виден на заглавном фото. Нашей же целью было проверить прочность такого соединения. Согласитесь, было бы обидно найти свой даже недорогой «настенный» планшет отпавшим и разбитым по причине слабых магнитов. На этом видео можно поглядеть, какие «нагрузки» выдерживает такое крепление:
Таким образом, магнитное крепление обеспечивает более чем устойчивое крепление планшета к вертикальной поверхности. Скажем честно, наше крепление позже отпало при попытке расцепления. Но распалось оно в месте крепления скотчем, который был совсем не оптимален (на мягкой подложке) и был приклеен на не подходящую поверхность. Поэтому это пост-отклеивание нельзя считать провалом эксперимента.
Следующим шагом (который случится скорее всего не скоро) будет эксперимент с креплением на реальной стене и беспроводной зарядкой, размещенной в стандартном стакане от обычного выключателя.
