Доброго времени суток!

На Хабре уже была статья о СВП, мы её прочитали и под впечатлением решили построить своего робота. Но в нашей статье пойдет речь не только о создании воздушной подушки, а еще и придании ей полезных функций.

Судно на воздушной подушке «Лунь»

Под катом много картинок.

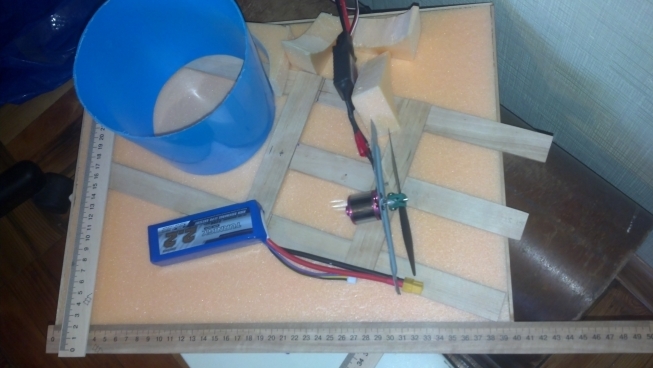

После утверждения первого варианта конструкции началось самое интересное — создание из подручных материалов рабочего образца. Судно решили делать размером чуть больше ноутбука. Пенополистироловый лист, детское ведерко и линейки были куплены на ближайшем рынке, а электроника заказана с hobbyking.

Список покупок:
— GWS EP Propeller (DD-5030 127x76mm) — винт;
— P2632 Brushless Outrunner 3800kv — подъемный двигатель;
— Birdie 50A Brushless ESC w/ 3A BEC — регулятор скорости;
— Turnigy 2200mAh 3S 20C Lipo Pack — источник питания;
— Turnigy balancer & Charger 2S-3S — зарядка для батареи;
— Hobbyking 60w Power Supply — блок питания для зарядки;
— HK15168 Coreless Analog Micro Servo 8g / 1.2kg / 0.12s — сервопривода;

Судно на воздушной подушке «Лунь»

Первая собранная конструкция оказалась хоть и рабочей, но имела ряд недостатков:
— плохая балансировка;
— сильный шум от подъемного двигателя;
— недостаток места для установки периферии.

В добавок к этому мы рассчитывали, что отбора мощности хватит и на движение, и на подъем судна. Но наши надежды не оправдались, пришлось докупать еще один двигатель и закрывать отверстие для отбора мощности.

В результате модификации к корпусу добавилась мачта с сервоприводом:
Судно на воздушной подушке «Лунь»

И видео первого испытания:

Первые испытания показали неудачную конструкции подушки. Поскольку она делалась из того, что было, а был у нас старый зонтик, то эта подушка имела свойство загибаться под судно. Управление было организовано через stm32vldiscovery и пульт от радиоуправляемой машинки. Так же тест выявил, что дистанция работы пульта очень низка и мы решили установить блютуз модуль.

Фотография юбки отдельно от корпуса:
Судно на воздушной подушке «Лунь»

Результат очередных модификаций:
Судно на воздушной подушке «Лунь»

Написанная на скорую руку программа (пять кнопок и ничего лишнего) решила некоторые проблемы. Но все равно состояние судна на тот момент не сходилось с нашими идеями и задумками и мы решились на более серьезную модификацию.

Лунь 2.0

Судно на воздушной подушке «Лунь»

Кроме смены компоновки изменениям подверглась схема управления. STM32VLDiscovery был заменен на STM32F3Discovery. Причиной стало наличие акселерометра, гироскопа и магнитометра у stmf3.

Вот такой вот бутерброд получился:
Судно на воздушной подушке «Лунь»

Так же были докуплены датчики:
— ультразвуковой датчик расстояния HC-SR04;
— датчик влажности и температуры DHT11;
— ик-датчик присутствия HC-SR501;
— датчик газа MQ-2.

А для питания датчиков DC-DC преобразователь на микросхеме LM2596. Так же была реализована система автоматического отключения питания на основе тиристора и резмыкающего реле.

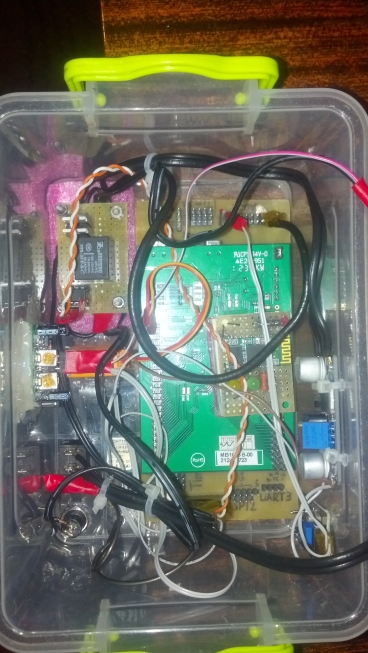

Внутренности робота на текущий момент:
Судно на воздушной подушке «Лунь»

Ультразвуковой датчик и сигнализация:
Судно на воздушной подушке «Лунь»

Общий вид:
Судно на воздушной подушке «Лунь»

Так же была написана новая программа для android, где отказались от кнопочного управления:
Судно на воздушной подушке «Лунь»

Красный кружок — место прикосновения. Движением пальца вверх-вниз регулируется скорость, а влево-вправо направление тягового двигателя.

Демонстрация результатов:

О режимах работы:

— “Режим сторожа” — робот ждет пока в зоне видимости не появится человек, после чего отсылает сигнал на пульт управления;
— “Пошаговый режим” — робот сканирует УЗ датчиком пространство перед ним, после чего выбирает маршрут и начинает по нему двигаться;
— “Ручное управление” — робот управляется полностью с пульта, никаких корректировок движения не производит;
— “Полуавтоматический режим” — робот управляется с пульта но в движении корректирует полет.

Послесловие

Создать это СВП было прежде всего интересно но использовать его как робота (а это было нашей целью) сомнительное удовольствие. Для квартиры этот робот слишком шумный, а по огороду ездить он не сможет. Впрочем, собранная в этом проекте система управления, на колесном или гусеничном роботе будет работать еще лучше, а если добавить еще пару двигателей, то и квадракоптер можно сделать.

Автор: X4ZiM
