Достаточно долгое время мы занимаемся разработкой детских приложений под Android, постепенно постигая множество нюансов этой платформы. Есть одни грабли, которые подстерегают нас в каждом приложении, – это фрагментация экранов. Если делать одно изображение только под телефон маленького размера, то на планшете оно выглядит мягко говоря “не очень”. А если делать изображение высокого разрешения для планшетов и пытаться использовать его на телефонах, то с очень большой вероятность приложение вывалится с OutOfMemory.

Приходится готовить несколько экземляров одного и того же изображения под разные экраны. Еще сильнее облака сгущает новый монстр Galaxy Nexus 10 с безумным разрешением 2560х1600.

Используем векторные изображения SVG в приложениях Android, или как убить фрагментацию экранов и не потерять в качестве (плюсы, минусы, особенности)

В общем, неплохо бы что-то изменить, решили мы. А что если использовать в приложениях не растровые изображения, а векторные? Такие изображения легко масштабируются под разные разрешения экранов, при этом не теряя в качестве. Можно использовать всего одно изображение под разные разрешения и размеры.

Сказано — сделано. Итак, под катом история внедрения векторных изображений в одно из наших приложений. В статье мы поделимся опытом и особенностями использвания векторных изображений в формате SVG в приложениях Android.

Немного погуглив, выяснили, что векторные изображения для web и приложений обычно используются в формате SVG. С данным форматом работают векторные редакторы Adobe Illustrator и Inkscape. Вооружившись Inkscape, нарезали пробных картинок и принялись искать способы их загрузки и отображения в приложении Android.
Разбираться с устройством формата SVG и писать свой парсер не хотелось — наверняка же люди сталкивались с этим и до нас! Что ж, гуглим «android svg».
В итоге есть:

Берем самый популярный — SVG-Android (он, кстати, переехал на Github, но новых коммитов там нет). Подключаем библиотеку, векторное изображение помещаем в res/raw, загружаем её и устанавливаем ее во вьюшку:

SVG svg = SVGParser.getSVGFromResource(getResources(), R.raw.filename);
Drawable drawable = svg.createPictureDrawable();
imageView.setImageDrawable(drawable);

Загружаем тестовый проект с изображениями — всё отлично! Подключаем наши изображения — пусто. Как оказалось, данная библиотека поддерживает только формат SVG basic 1.1, который не поддерживается Inkspace, а рождается только в Adobe Illustrator.

Пробуем вторую библиотеку SVG-Android-2, которая является форком первого проекта и ушла чуть-чуть дальше.
Она уже понимает Inkscape, а также поддерживает другие фишки этого формата, о чем можно почитать тут. Здесь всё пошло проще, картинки загрузились и выглядели шикарно и на телефоне, и на планшете. На нем мы и остановились.

Пример SVG-изображения и неадаптированного по размеру под планшет PNG-изображения на планшете.
(просмотреть изображение в оригинальном размере 1280х800)
Используем векторные изображения SVG в приложениях Android, или как убить фрагментацию экранов и не потерять в качестве (плюсы, минусы, особенности)
Первое — SVG (10 Кб), второе — PNG (22 Кб). Второе изображение имеет размытый контур и ступенчатый градиент

Масштабирование изображений

Изображения масштабируются только с сохранением пропорций. Поэтому использовать их в качестве фона, который может немного менять пропорции на разных разрешениях, не получится. В этом случае мы обычно делаем какое-то абстрактное изображение в PNG, которое довольно легко меняет свои пропорции для разных экранов.

Не забываем для SVG устанавливать свойство аdjustViewBounds в значение true, иначе изображение может рассчитывать свои границы не так, как вы задумали.

Размер изображений с тенями и подсветками

Некоторые элементы в нашем приложении изначально были отрисованы с небольшими тенями и подстветками — например, этот смайлик имеет серую подсветку сзади. Но это приводит к колоссальному увеличению размера файла SVG. 118 Кб против 1 Кб без этой подсветки. Чем больше размер файла — тем больше времени надо на его загрузку в программе, поэтому мы решили отказаться от этого эффекта.

Используем векторные изображения SVG в приложениях Android, или как убить фрагментацию экранов и не потерять в качестве (плюсы, минусы, особенности)
Изорбражения с тенью и без: 118 Кб vs 1 Кб

Подсветку можно отключить или в графическом редакторе, или же прямым редактированием SVG-файла — удаляем тэг <image /> с огромным содержимым.

Отображение градиентов

На некоторых изображениях вдруг обнаружились черные пятна вместо фона. Оказалось, что градиент не поддерживается!
Проблема с градиентами решилась удалением лишних тэгов из svg (описано далее в статье). Но в принципе, и с этим можно было бы жить и в наших простых изображениях заменить градиент однородной заливкой, если бы не другой нюанс — значительное время загрузки изображений.

Вот как это выглядело на экране: слева — черное небо в виде градиента, справа — корректная картинка.
Используем векторные изображения SVG в приложениях Android, или как убить фрагментацию экранов и не потерять в качестве (плюсы, минусы, особенности)

Долгая загрузка изображений

В приложении нужно было по 6 изображений на одной странице ViewPager, а поскольку они подгружаются в процессе прокрутки (если не кэшировать), интерфейс заметно дергался при скроллинге. Этого очень не хотелось, и было решено загружать все изображения при старте приложения. Получили время инициализации порядка 8 секунд, что было слишком долго.

В проблеме решили разобраться. Выкачали исходники проекта SVG-Android-2 и стали искать, что именно так тормозит. Оказалось, что в классе SVGParser XML-файл изображения парсится дважды: первый раз он собирает информацию о дополнительных атрибутах, которые используются при втором проходе. И, что самое интересное, — анализируется лишь атрибут xlink:href, который является некоторым подобием гиперссылок внутри самого документа. В наших проблемных изображениях как раз были такие ссылки, и вели они никуда. После того, как мы избавились от данных ссылок, отредактировав код SVG в некоторых изображениях, градиент стал корректно отображаться. Более того, убрав этот предварительный проход и немного оптимизирорав процесс загрузки, мы смогли уменьшить скорость загрузки с 8 секунд до 1,8-2. Следует заметить, что это соизмеримо с PNG среднего размера — загрузка этих же изображений в память заняла 1,7 секунд.

Ниже приведено сравнение загрузки 35 файлов в формате SVG и PNG.

SVG PNG(~500x500)
Размер, КБ 327 943
Время загрузки, с 1,9 1,7

Прозрачность и цветовые фильтры

Часто в играх мы используем полупрозрачные картинки для неактивных элементов. В этом проекте помимо прозрачности нужны были цветовые фильтры для генерации элементов в играх, то есть чтобы один элемент можно было использовать один раз, но, раскрашивая его по-разному, мы получали бы разные элементы.

Оказалось, что ни alpha, ни colorFilter мы применить не сможем, т.к. библиотека загружает не типичные bitmapDrawable, а pictureDrawable, и в исходниках Android мы видим пустые методы для этого класса:

@Override
public void setColorFilter(ColorFilter colorFilter) {}
@Override
public void setAlpha(int alpha) {}

До этого с классом pictureDrawable никогда не сталкивались, и это было большой неожиданностью.

Опять покопавшись в исходниках библиотеки, мы нашли в классе SVGHandler поле fillPaint типа Paint, которым рисуются все компоненты. Если до загрузки элемента ему установить colorFilter, то он будет работать как положено. Нас это вполне устраивало, поэтому мы чуть-чуть изменили метод загрузки SVG, добавив возможность передавать туда цвет фильтра, который при необходимости устанавливается перед загрузкой изображения. Теперь изображения загружались так:

SVG svg = SVGParser.getSVGFromResource(getResources(), rawSvgId, filterColor);

А в самом SVGHandler появился такой метод:

public void setFilterColor(int filterColor) {
        fillPaint.setColorFilter(new PorterDuffColorFilter(filterColor, Mode.MULTIPLY));
 }

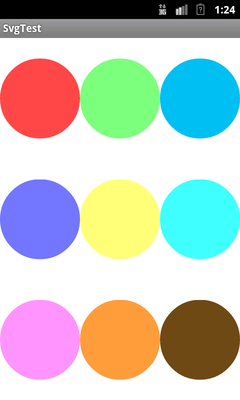

В итоге мы смогли получать из одной картинки сколько угодно изображений разных оттенков.
Используем векторные изображения SVG в приложениях Android, или как убить фрагментацию экранов и не потерять в качестве (плюсы, минусы, особенности)
Также можно установить и Alpha для fillPaint, но в играх это свойство требуется в динамической форме (нажали на элемент — сделался полупрозрачным), и подгружать каждый раз новое изображение неудобно. Поэтому этот эффект заменили масштабированием (нажали — элемент уменьшился).

Нюанс с принудиельной обработкой GPU

После запуска приложения к нам стали такие поступать ошибки:

java.lang.UnsupportedOperationException
      at android.view.GLES20Canvas.drawPicture(GLES20Canvas.java:895)
      at android.graphics.drawable.PictureDrawable.draw(PictureDrawable.java:73)

Оказалось, что если на устройстве включена настройка “Принудительная обработка GPU” (Developer options — Force GPU Rendering), то наше приложение валится, т.к. метод drawPicture() у Canvas не поддерживает аппаратное ускорение. Об этом можно почитать на android developer.
Причем простое указание в манифесте android:hardwareAccelerated=«false» проблему не решает — пользовательская галочка в настройках имеет более высокий приоритет.

Было найдено довольно простое решение: для всех view, которые работают с нашими pictureDrawable, полученными из SVG, отключить аппаратное ускорение.
Так как функция аппаратного ускорения появилась в Аndroid 3.0 (api 11), то для работы с этим функционалом пришлось именить target sdk нашего проекта с 8 на 11. И, конечно же, надо помнить про обратную совместимость — на более ранних платформах этих методов нет.

public static void setSoftwareLayerType(View view) {
       try {
         view.setLayerType(View.LAYER_TYPE_SOFTWARE, null);
       } catch (NoSuchMethodError e) {
           //Do nothing - this happens on API < 11
       }
   }

Выводы

Давайте подведем краткий итог работы с векторными изображениями в формате SVG в Android.

Плюсы:

  • Один огромный плюс, из которого следуют все остальные, — это одна векторная картинка.
  • Так как картинка векторная, она отлично отображается на всех размерах экранов.
  • Размер SVG-картинок мал.
  • Одна картинка используется несколько раз для разных разрешений.
  • Сокращается процесс подготовки изображений для приложения.

Минусы:

  • Картинки масштабируются только пропорционально.
  • Не поддерживается прозрачность.
  • Графику нужно упрощать — чем больше векторых элементов, тем больше весит файл.Нежелательно использовать тени и сечения, так как это в разы увеличивает размер SVG-файлов.

В результате экспериментов с SVG родилось приложение для детей “Учим формы и фигуры”. Ознакомится с приложеним можно в Google Play:
play.google.com/store/apps/details?id=com.whisperarts.kids.forms
Количество получившихся изображений:

  • PNG — 3 (сплэшскрин и 2 фона для меню);
  • SVG-элементов — 97;
  • Размер приложения 3,5 Мб.

В сравнении с почти похожим по функционалу нашим приложением “Учим цвета” (размер которого 8 Мб) выигрыш более 50% налицо.

Для себя мы приняли решение использовать SVG-изображения в наших приложениях, так как это существенно ускоряет процесс разработки и адаптации картинок под разные разрешения экранов, а также существенно уменьшает вес приложения.

Надеемся, опыт, которым мы поделились в статье, поможет вам также пересмотреть процесс подготовки изображений для приложений и задуматься над использованием формата SVG.
