Аудио watermark для приложений Second Screen

Для приложений Second Screen cуществует два основных способа синхронизации контента по аудиосигналу (Automatic Content Recognition, ACR): на базе аудио fingerprints и с использованием цифровых водяных знаков (ЦВЗ, digital watermark). Эти технологии имеют принципиально разные подходы.

Fingerprints — это компактное и устойчивое к искажениям представление самого контента. Процесс распознавания заключается в создании fingerprint аудиосигнала и поиске по базе эталонных образцов, с последующим извлечением требуемых данных, например, названия трека и смещения запроса относительно его начала. В случае с аудио ЦВЗ необходимая и достаточная для распознавания информация скрывается непосредственно внутри самого аудиосигнала.

Я уже писал о достигнутых нами результатах по распознаванию аудио на основе fingerprints. В этом посте хочу рассказать об аудио ЦВЗ и проблемах, с которыми мы столкнулись при построении ACR на их основе.

Недостатки fingerprints

Прежде чем перейти к ЦВЗ, отметим ряд проблем, возникающих при использовании ACR на базе fingerprints.

Second Screen приложение производит постоянную запись аудиопотока и отправку запросов с fingerprints на сервер. Хранение базы данных и поиск по ней, как правило, реализуется на серверной стороне. Если учесть, что во Втором Экране обычно заинтересованы проекты с высокой популярностью, то мы приходим к необходимости наличия достаточного количества ресурсов для выдерживания высоких нагрузок.

Успешное распознавание на основе fingerprints возможно только при уникальности аудио фрагмента. Однако в реальном контенте могут быть аудиодубликаты, например, одинаковое музыкальное сопровождение титров или одинаковая фоновая музыка на заднем плане. В условиях шумовых искажений распознавание таких участков сопровождается высокой вероятностью ошибок второго рода (ложно-положительные срабатывания). Поэтому для правильной работы приложения Second Screen данные участки необходимо уметь заранее идентифицировать и вносить дополнительные корректировки в систему ACR.

В качестве возможного решения данных проблем довольно привлекательно выглядит переход на технологии digital watermarking. Поскольку все необходимые данные уже заранее “встроены” в аудиопоток, то распознавание можно полностью осуществлять на стороне клиента, а уникальность ЦВЗ позволила бы избавиться от проблем дубликатов и похожих аудио фрагментов.

Требования к алгоритмам digital watermarking

В зависимости от того, требуется ли детектору ЦВЗ исходный сигнал или нет, алгоритмы делятся на non-blind watermarking и blind watermarking. В контексте ACR нас интересовали blind алгоритмы, т.е. допускающие извлечение знака без наличия исходного аудиосигнала. Обзор таких методов можно посмотреть в работе [1].

Внедряемый аудио watermark должен быть прозрачным (Inaudibility) — не должен вносить какие-либо искажения, заметно влияющие на качество исходного сигнала. Простой количественной характеристикой прозрачности является параметр SNR (Signal-to-Noise Ratio), определяющий отношение мощности исходного сигнала к мощности искажений вызванных ЦВЗ. В соответствии с рекомендациями IFPI (International Federation of the Phonographic Industry) SNR должен быть более 20 дБ. Наряду с SNR для оценки прозрачности используется параметр ODG (Objective Difference Grade), вычисляемый в соответствии с алгоритмом PEAQ и изменяющийся от 0, при абсолютной незаметности, до -4 — при искажениях вызывающих сильное раздражение. В отличие от SNR, параметр ODG учитывает особенности слуховой системы человека, например, такие эффекты как частотное и временное маскирование.

Для успешного распознавания watermark должен быть устойчив (robustness) к методам обработки сигналов, именуемых атаками. Он не должен стираться при сжатии с потерями, фильтрации, цифро-аналоговом/аналого-цифровом преобразовании, добавление шума и т.д. Устойчивость к атакам оценивают количеством ошибочно декодированных бит в единицу времени BER (Bit Error Rate).

Немаловажной характеристикой алгоритмов digital watermarking является пропускная способность, т.е. максимальное количество информации, которое может быть вложено в единицу времени (data rate).

Требования к прозрачности, устойчивости и пропускной способности являются взаимно противоположными — увеличение одного непременно приводит к уменьшению двух оставшихся (рисунок 1).

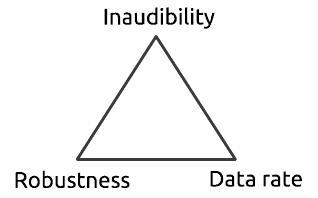

Рисунок 1 — Взаимопротивоположные требования к watermark

Забегая вперед, отмечу, что особенностью систем автоматического распознавания контента является их относительно высокие, при прочих равных условиях, требования к устойчивости ЦВЗ. При этом алгоритм должен быть достаточно быстр, чтобы использовать его на мобильных устройствах в приложениях реального времени.

Техники Audio Watermarking

Аудио ЦВЗ можно рассматривать как модулированный шум, добавленный к исходному сигналу. Алгоритмы watermarking сводятся к определению спектральных характеристик внедряемой информации, чтобы данный watermark соответствовал предъявляемым к нему требованиям.

Многие схемы встраивания и извлечения аудио ЦВЗ имеют блочно-ориентированный подход и учитывают особенности исходного сигнала (рисунок 2). Watermark, если это необходимо, предварительно конвертируются в одномерную последовательность бит. Структура встраиваемого потока показана на рисунке 3. Для увеличения устойчивости в ЦВЗ может быть введена избыточность — простая репликация бит или добавление кодов коррекции (error correcting codes, ECC), например, кодов Рида-Соломона, LDPC-код (Low-density parity-check code) и др. Каждый бит потока встраивается в отдельный временной блок или сегмент аудиосигнала.

Рисунок 2 — Схема встраивания watermark

Рисунок 3 — Структура встраиваемого потока бит

Каждый блок сигнала описывается вектором коэффициентов . В простейшем случае этими коэффициентами могут быть непосредственно сами семплы сигнала. В таком случае говорят о маркировании во временной области. Но, как правило, для увеличения устойчивости ЦВЗ к атакам используют частотное представление сигнала с помощью коэффициентов преобразований Фурье (DFT) [2], косинусного преобразования (DCT) [3] и вейвлет-преобразования (DWT) [4]. Существуют работы в которых применяется описание сегментов сигнала на основе эмпирической модовой декомпозиций (EMD) [5], кепстр-преобразования [6], комбинации частотных преобразований [7] и ряд других. Например, в работе [8] в качестве вектора коэффициентов выступают сингулярных числа, полученные в результате сингулярного разложения (SVD) матрицы DWT коэффициентов сегмента сигнала.

Процесс встраивания ЦВЗ или маркирование заключается в изменении вектора в соответствии с выбранной техникой кодирования бит. В аудиостеганографии широко распространены такие техники как Spread-Spectrum (SS), Quantization Index Modulation (QIM) и Patchwork.

Кодирование бита методом SS описывается уравнением , где — маска восприятия (в ряде алгоритмов может отсутствовать), определяется как функция и слуховой системы человека (human auditory system, HAS) ; — псевдослучайная последовательность; — значение встраиваемого бита; — поэлементное произведение двух векторов.

В QIM методе коэффициенты маркированного блока определяются функцией модуляции , отображающей исходное значение коэффициента на ближайшее значение из множеств при и из при , где — шаг квантования [9].

Широко распространены две разновидности QIM метода: distortion-compensation (DC) и dither modulation (DM). Функция встраивания бита в случае DC описывается уравнением , где . При DM используется один квантователь, а функция встраивания определяется как , где — шум, предназначенный для маскирования искажений, возникающих при квантовании, один из алгоритмов его синтеза можно посмотреть в работе [9].

Метод Patchwork заключается в разбиении множества коэффициентов блока на два непересекающихся подмножества и . Полагается, что разность элементов этих подмножеств имеет распределение с близким к нулю средним значением, т.е. . Встраивание бит сводится к такому изменению коэффициентов, чтобы при : , а при : , где — величина порога детектирования.

Для вставки и обнаружения watermark также можно использовать относительно простые стратегии, показанные на рисунке 4. Биты кодируются на основе функциональной связи между коэффициентами . Иллюстрации приведены для трех или четырех признаков, но техники легко обобщаются и на большее количество. Примеры алгоритмов, использующих такие подходы, можно посмотреть в работах [2, 10].

Рисунок 4 — Примеры схем кодирования

После встраивания бита вычисляются обратные преобразования, отображающие измененные коэффициенты соответствующего пространства маркирования во временную последовательность сигнала. Завершающим этапом встраивания ЦВЗ является склейка всех промаркированных блоков в единый сигнал, содержащий watermark.

Обобщенная схема извлечения ЦВЗ представлена на рисунке 5. Одним из важных вопросов в блочно-ориентированном подходе является вопрос синхронизации. Необходимо определить точное положение каждого блока в процессе декодирования ЦВЗ. Для этого производится восстановление потока бит при различных начальных смещениях и ищется синхрокод. В качестве критерия обнаружения, как правило, используется пороговое значение коэффициента корреляции или расстояние Хемминга. Как только синхрокод найден, приступают к восстановлению watermark — устраняют введенную на этапе маркирования избыточность.

Рисунок 5 — Схема извлечения watermark

Результаты наших исследований

В англоязычном сегменте Интернета достаточно разного рода публикаций по аудио ЦВЗ. Попробовав некоторые из техник, мы не добились устраивающих нас результатов. При прозрачности ODG около -1 реализации алгоритмов [10 — 12] не смогли распознать watermark на мобильном устройстве даже на расстояниях около 5 см от источника звука. Также мы отметили сильную зависимость прозрачности исследуемых ЦВЗ от характера исходного сигнала. Например, watermark, не различимый на слух в рок-музыке, был слышим в речи. Бороться с этим удавалось только путем уменьшения агрессивности встраивания (увеличением SNR), что снижало и без того низкую устойчивость ЦВЗ.

Мы решили реализовать свой алгоритм, который бы позволял динамически подстраивается к спектральным характеристикам звука.

Встраивание ЦВЗ происходит в частотной области с использованием оконного преобразования Фурье (Short-time Fourier transform, STFT). В основу метода положен эффект временного маскирования — слабый сигнал, возникающий раньше или позже сильного, в течение некоторого времени остается незамеченным. Время маскировки зависит от частоты и амплитуды сигнала и может достигать сотен миллисекунд.

Рисунок 6 — Выбор коэффициентов STFT для встраивания бит

Мы прячем watermark в «тени» локальных пиков спектрограммы — в каждый конкретный интервал времени выбираем те коэффициенты STFT, которые можно относительно безвредно изменять для кодирования бит (рисунок 6).

Метод позволяет добиться пропускной способности в 50 bits/s, что является вполне достаточным для ACR. Правда, при таком решении некоторые блоки сигнала остаются не маркированными, но, как показали наши исследования, их доля составляет около 0.01%. В качестве примера в таблице 1 показаны результаты сравнительных тестов. Атаки проводились с помощью утилиты SMFA (StirMark for Audio) версии 1.3.2. Параметры сравниваемых алгоритмов подбирались так, чтобы обеспечить одинаковое, насколько это возможно, значение прозрачности; ODG лежал в диапазоне от -0.5 до -0.1.

Таблица 1 — Сравнение алгоритмов digital watermarking по параметру Bit Error Rate

Наш метод выдерживает с BER < 1 % низкочастотную фильтрацию до 4.5 кГц, высокочастотную фильтрацию до 1.9 кГц, изменение уровня звукового сигнала (от 1 % до 150 %), уменьшение частоты дискретизации до 8 кГц.

Основным тестом, в контексте решаемой задачи, конечно являлась проверка устойчивости watermark при акустическом распространении сигнала. Треки с ЦВЗ были воспроизведены на телевизоре и записаны на разные мобильные устройства (LG-P705, Samsung GT-P7510, HTC Desire 601 и др). Моносигналы записывались с частотой дискретизации 44,1 кГц на разных удалениях от источника звука.

В отличие от алгоритмов [10 — 12], наши ЦВЗ распознаются на мобильных устройствах, но их устойчивость все равно недостаточна, чтобы говорить о равноценной замене fingerprints. Например, LG-P705 на расстоянии 40 см успешно распознавал около 85 % запросов, в то время как Samsung GT-P7510 распознавал 80 % только на расстоянии до 5 см. В сигналах, записанных на расстояниях более 50 см, watermark уже не обнаруживается.

Только с ЦВЗ вне акустической области частот нам удалось добиться синхронизации на удалениях более 1 м. Для LG-P705 и HTC Desire 601 на расстояниях 1.5 метров доля правильно обнаруженных watermark составляла 80%. Для кодирования бит применялась простая амплитудная модуляция гармоник с частотами более 20 кГц (рисунок 7).

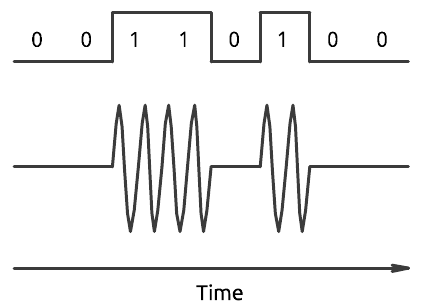

Рисунок 7 — Амплитудная модуляция

Однако не все мобильные устройства одинаково хорошо справляются с записью высоких частот. Тот же Samsung GT-P7510 ни разу не распознал данный вид watermark. Но главным недостатком таких ЦВЗ является их неспособность пережить сжатие с потерями, что сильно ограничивает возможности применения.

Заключение

Конечно, многое осталось за рамками наших экспериментов, но полученный опыт заставил нас серьезно усомниться в возможностях практического применения ACR на основе ЦВЗ. По крайне мере, если говорить о watermark в области акустических частот.

Большинство найденных нами работ по audio watermarking в своих исследованиях ограничиваются синтетическими атаками SMFA и оценкой устойчивости к сжатию. Публикаций, исследующих устойчивость ЦВЗ при акустическом распространении сигнала и записи его на микрофон, — считанные единицы, и те довольно поверхностно затрагивают этот вопрос, без достаточной конкретики.

Наше решение относительно простое и довольно успешно справляется с типовыми тестами, а также выдерживает сжатие с потерями. Однако, нам не удалось одновременно гарантировать прозрачность и достаточную для приложений Second Screen устойчивость ЦВЗ, сопоставимую с технологиями fingerprints.

Список литературы

1. Harleen Kaur &laquoBlind Audio Watermarking schemes: A Literature Review&raquo
2. Mehdi Fallahpour &laquoHigh capacity robust audio watermarking scheme based on fft and linear regression&raquo
3. Baiying Lei &laquoA multipurpose audio watermarking algorithm with synchronization and encryption&raquo
4. Hong Oh Kim &laquoWavelet-based audio watermarking techniques: robustness and fast synchronization&raquo
5. Shaik Jameer &laquoA scheme for digital audio watermarking using empirical mode decomposition with IFM&raquo
6. Alok Kumar Chowdhury &laquoA roust audio watermarking in cepsrum domain comosed of samples relation dependent embedding and computationally simple extraction phase&raquo
7. Hooman Nikmehr &laquoA new approach to audio watermarking using discrete wavelet and cosine transforms&raquo
8. Vivekananda Bhat K &laquoAn adaptive audio watermarking based on the singular value decomposition in the wavelet domain&raquo
9. Brian Chen &laquoQuantization Index Modulation: A Class of Provably Good Methods for Digital Watermarking and Information Embedding&raquo
10. Shijun Xiang &laquoAudio watermarking robust against D/A and A/D conversions&raquo
11. Hong Oh Kim &laquoWavelet-based Audio Watermarking Techniques: Robustness and Fast Synchronization&raquo
12. Jong-Tzy Wang &laquoAdaptive Wavelet Quantization Index Modulation Technique for AudioWatermarking&raquo
