Quaternion Encryption Scheme (QES) на FPGA, XeonPhi, GPU

Привет!

Шифрование данных с помощью кватернионов выполнялось на FPGA DE5-NET, XeonPhi 7120P, GPU Tesla k20.
У всех троих приблизительно одинаковая пиковая производительность, но имеется разница в энергопотреблении.

Дабы не нагромождать статью лишней информацией предлагаю вам ознакомиться с краткой информацией о том что такое кватернион и матрица поворота в соответствующих статьях википедии.

Каким же образом можно зашифровать и расшифровать данные с помощью кватернионов? Довольно просто!
Для начала возьмем кватернион: q = w + x*i + y*j + z*k и составим на его основе матрицу поворота, которую назовем, например P(q).
Прим. картинка ниже из википедии и матрица там названа Q.

Quaternion Encryption Scheme (QES) на FPGA, XeonPhi, GPU

Для шифрования данных необходимо выполнить обычное умножение матриц, например: B' = P(q) * B, где B — данные которые необходимо зашифровать, P(q) — матрица поворота, B' — зашифрованные данные.

Для расшифровки данных, как вы уже скорее всего догадались, необходимо выполнить умножение «зашифрованной» матрицы B' на обратную матрицу (P(q))^-1, таким образом мы получим исходные данные: B = (P(q))^-1 * B'.

Матрицы исходных данных заполняются на основе файлов или как показано в начале — изображений.

Ниже приведен вариант OpenCL кода для FPGA, необходимость передачи матрицы шифрования отдельными числами является вынужденной из-за особенностей платы.

__kernel void quat(__global uchar* arrD, uchar m1x0, uchar m1x1, uchar m1x2, uchar m1x3, uchar m1x4, uchar m1x5, uchar m1x6, uchar m1x7, uchar m1x8)
{
uchar matrix1[9];
matrix1[0] = m1x0;
matrix1[1] = m1x1;
matrix1[2] = m1x2;
matrix1[3] = m1x3;
matrix1[4] = m1x4;
matrix1[5] = m1x5;
matrix1[6] = m1x6;
matrix1[7] = m1x7;
matrix1[8] = m1x8;

int iGID = 3*get_global_id(0);

uchar buf1[3];
uchar buf2[3];

buf2[0] = arrD[iGID];
buf2[1] = arrD[iGID + 1];
buf2[2] = arrD[iGID + 2];

buf1[0] = matrix1[0] * buf2[0] + matrix1[1] * buf2[1] + matrix1[2] * buf2[2];
buf1[1] = matrix1[3] * buf2[0] + matrix1[4] * buf2[1] + matrix1[5] * buf2[2];
buf1[2] = matrix1[6] * buf2[0] + matrix1[7] * buf2[1] + matrix1[8] * buf2[2];

arrD[iGID] = buf1[0];
arrD[iGID+1] = buf1[1];
arrD[iGID+2] = buf1[2];
}

При использовании XeonPhi результаты получились следующими (ось У — время, мс; ось Х — количество данных, Мб):

Quaternion Encryption Scheme (QES) на FPGA, XeonPhi, GPU

Как видно из графика, XeonPhi хорошо отзывается на усложнение задачи, то есть при использовании обычного настольного процессора время между 1 и 25 итерациями отличается приблизительно в 25 раз, в то время как здесь приблизительно в два раза.
К сожалению эти результаты далеко не самые лучшие, т.к. при программировании использовалась технология OpenMP и возможность автоматической оптимизации компилятора Intel. При программировании на более низком уровне, т.е. например intrinsic команд, результаты могут улучшиться в несколько раз.

При использовании Tesla k20 результаты получились следующими (ось У — время, мс; ось Х — количество данных, Мб):

Quaternion Encryption Scheme (QES) на FPGA, XeonPhi, GPU

Как видно конвейеризация при небольшом размере данных отлично себя показывает.

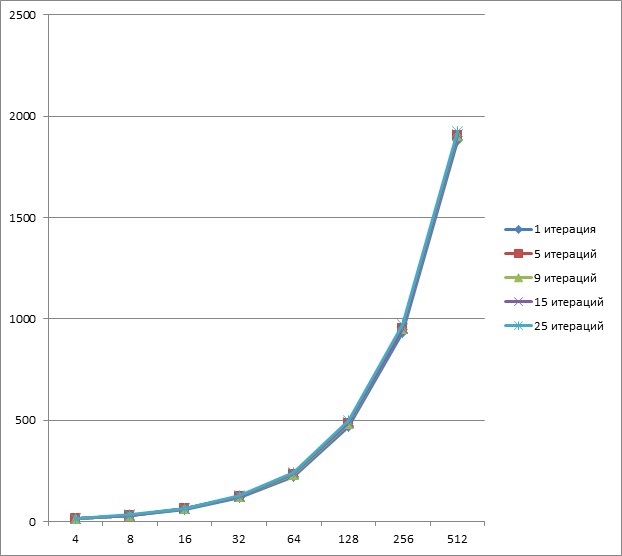

При использовании FPGA De5-Net результаты получились следующими (ось У — время, мс; ось Х — количество данных, Мб):

Quaternion Encryption Scheme (QES) на FPGA, XeonPhi, GPU

На первый взгляд кажется что в графике присутствует ошибка, но на самом деле благодаря своей архитектуре FPGA показывает превосходный уровень конвейеризации вне зависимости от размера данных.

Благодарю вас за внимание к этой статье.

Автор: FAQuiR
