Записываем PNG без мам, пап и внешних библиотек

Я решал очередную техническую задачу и столкнулся с проблемой: нужно сохранять изображения, а у меня нет сериализаторов и я не могу использовать готовые библиотеки. Ситуацию ухудшает, что из доступных форматов только PNG, JPEG и WebP. Выбор пал на PNG.

Формат изображения PNG известен с 1996 года, а на Хабре опубликовано несколько статей о декодировании этого формата. И ни одной — о кодировании. Я расскажу, как сохранить PNG своими руками на случай, если вам тоже придется это делать. Например, в академических целях.

Под катом вас ждет подробный разбор каждого байта на множестве иллюстраций.

Используйте навигацию, если не хотите читать текст полностью:

→ Структура PNG
→ Строение чанков
→ Теоретический материал
→ Подготавливаем изображение в двоичный формат
→ Изготавливаем IDAT-чанк
→ IDAT со сжатием
→ Как отлаживать
→ Заключение

Формат PNG описывается в RFC 2083, но обязательными к прочтению являются также RFC 1951 и RFC 1950. Эти стандарты можно сократить до «PNG — это метадата и изображение, сжатое алгоритмом Deflate и сохраненное в формате zlib». Рассмотрим высокоуровневую структуру формата PNG.

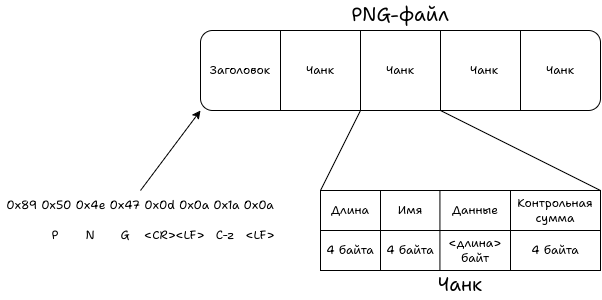

Файл PNG состоит из заголовка и блоков данных переменной длины — чанков. Заголовок фиксированный и состоит из восьми байтов. Каждый байт имеет свой смысл.

• 0x89 — первый байт не ASCII-символ, чтобы программное обеспечение не пыталось трактовать PNG-файл как текстовый файл. Также используется для проверки, что при передаче не обнуляется седьмой бит.
• 0x50, 0x4e, 0x47 — ASCII-символы, соответствующие строке PNG. Для однозначной идентификации типа файла, в том числе если его открыть в текстовом редакторе.
• 0x0d, 0x0a — управляющие символы «возврат каретки» (⟨CR⟩) и «подача строки» (⟨LF⟩). Используются для проверки корректности передачи на случай, если при передаче удаляются символы ⟨CR⟩.
• 0x1a — управляющий символ, Control-Z, признак конца файла в MS-DOS. Останавливает вывод на экран, если PNG открывается в текстовом режиме.
• 0x0a — символ «подача строки». Используется для проверки, что при передаче не добавляется символ «возврат каретки».

После заголовка следуют чанки, каждый чанк описывает сам себя.

• Длина, 4 байта — размер данных чанка в байтах. Это число описывает длину данных. Чанк имеет размер <длина> + 12 байтов.
• Имя, 4 байта ASCII-символов — определяет тип чанка.
• Данные — набор данных, соответствующий типу чанка.
• Контрольная сумма, 4 байта — CRC32 от имени чанка и данных.

Все возможные имена чанков описаны в стандарте и в назывном порядке рассмотрены в обзоре формата PNG на Хабре. Стандарт требует, чтобы все реализации просмотрщиков PNG корректно обрабатывали следующие типы чанков. Эти чанки называются критическими.

• IHDR — Image HeaDeR. Занимает 13 байтов, описывает характеристики изображения.
• PLTE — PaLeTtE. Палитра цветов.
• IDAT — Image DATa. Данные изображения.
• IEND — Image END. Занимает 0 байт. Признак конца последовательности чанков.

Впрочем, чанки критичны для реализации декодера, но не для изображения. Для корректного PNG-изображения требуется минимум три чанка: IHDR, как минимум один IDAT и IEND. При этом IHDR должен быть первым, а IEND — последним.

Рассмотрим строение чанков.

Как упоминалось ранее, чанк состоит из четырех полей: длины, имени, данных и контрольной суммы. При самостоятельной реализации кодирования PNG нужно обратить внимание на вычисление контрольной суммы. В PNG используется алгоритм CRC32 с такими параметрами:

• начальное значение: 0xFFFFFFFF;
• полином:
  • нормальная форма: 0x04C11DB7;
  • обратная форма: 0xEDB88320;
• конечное XOR-значение: 0xFFFFFFFF.

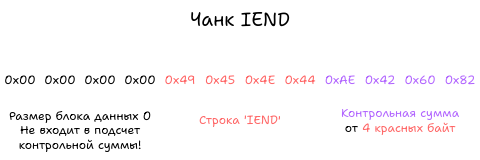

Убедиться в корректности вычисления контрольной суммы чанка можно на чанке IEND, так как он не содержит данных, и следовательно, имеет фиксированную контрольную сумму, равную 0xAE426082. Для самопроверки на других данных я рекомендую SimpleCalc, потому что его ответы сходятся с тем, что должно быть. Теперь переходим к чуть более сложному чанку: IHDR.

Данные чанка IHDR состоят из 8 полей, суммарным размером 13 байтов.

• Ширина в пикселях, 4 байта.
• Высота в пикселях, 4 байта.
• Глубина цвета в битах, 1 байт. Допустимые значения — 1, 2, 4, 8, 16.
• Метод кодирования цвета, 1 байт. Считается как сумма параметров.
  • 1 — используется палитра;
  • 2 — используется цвет;
  • 4 — используется альфа-канал.
• Метод сжатия, байт. В стандарте допустимо только одно значение — 0.
• Фильтр подготовки изображения, 1 байт. Это обратимое преобразование для изображения, чтобы улучшить сжатие. Допустима фильтрация только одним набором фильтров, соответствующих значению 0.
• Чересстрочная развертка (interlacing). Меняет порядок данных в изображении.
  • 0 — отключена;
  • 1 — развертка по алгоритму Adam7.

Обратите внимание, что все числа в чанках PNG хранятся в формате big-endian!

Чересстрочная развертка — это «косметический» эффект, который позволяет сперва загрузить «грубое» пикселизированное изображение, а потом «уточнить», повышая качество.

GIF'ка в статье про PNG. Зато наглядно. Источник.

В своем Telegram-канале я писал про прогрессивные изображения и чересстрочную развёртку. Подписывайтесь, там можно увидеть заметки по темам статей, над которыми я работаю, и небольшие познавательные посты.

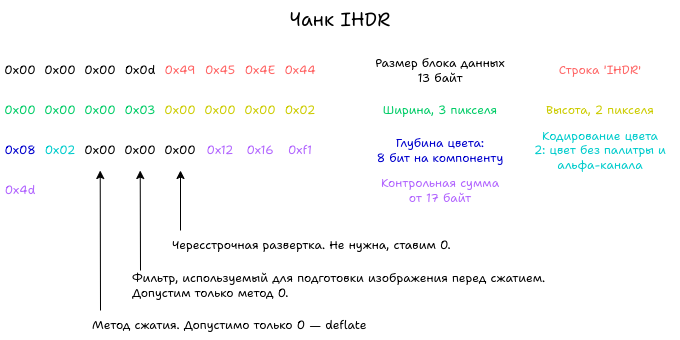

Согласно чанку IHDR мы подписались сделать изображение 3 х 2 пикселя, RGB без палитры, 8 бит на цвет, алгоритм сжатия Deflate. Похоже, что от сжатия убежать не получится.

Чанк IDAT хранит сжатые данные размером до 2³² байт, то есть 4 ГиБ. Вряд ли мы превысим этот предел, поэтому будем использовать один чанк IDAT. Осталось подготовить для него данные.

В PNG используется сжатие при помощи алгоритма Deflate, который в общем случае состоит из двух шагов.

1. Сжатие алгоритмом LZ77 (Лемпель и Зив, 1977 год).
2. Результат сжатия кодируется префиксными кодами Хаффмана.

Рассмотрим каждый шаг по отдельности.

Алгоритм LZ77

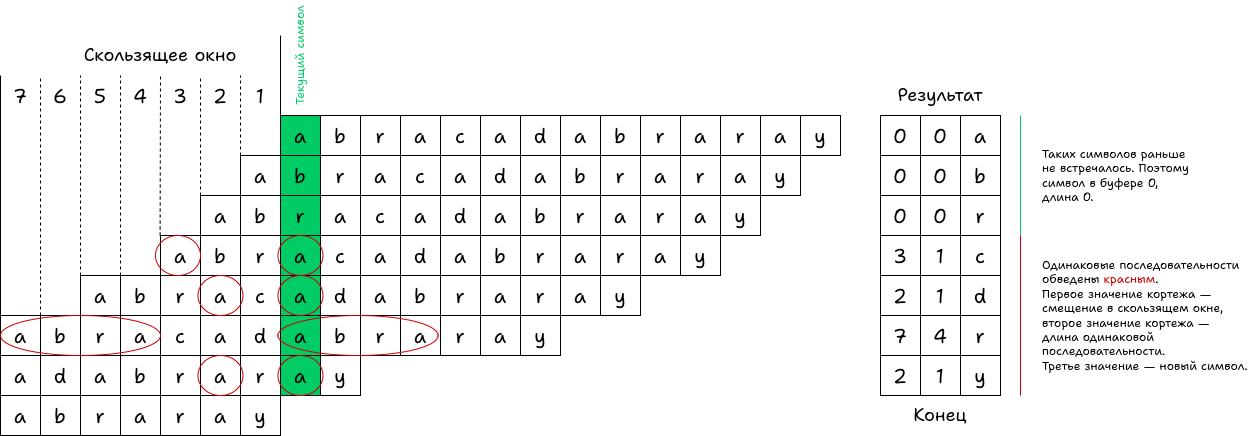

Алгоритм LZ77 проходит по данным «скользящим окном» фиксированного размера и пытается найти в окне повторяющиеся последовательности. На выходе алгоритм выдает список кортежей (расстояние до начала последовательности в скользящем окне; длина последовательности; новый символ).
Сам алгоритм является общедоступным, а вот некоторые его реализации запатентованы. Алгоритм определяет возможные параметры, основную идею и выходные данные, а реализация влияет на то, как именно обнаруживаются повторяющиеся последовательности и насколько быстро это происходит. Всегда можно сделать наивную реализацию, которая перебирает все подстроки в «скользящем окне» и находит наибольшую. Будет медленно, но это сработает.

Код Хаффмана

Код Хаффмана — это префиксное кодирование с минимальной избыточностью. «Префиксный код» значит, что ни один код не может быть началом другого кода. Вот пример кодирования пяти символов.

Наиболее часто встречаемый символ кодируется меньшим количеством бит. Обратите внимание, что символ «А» кодируется кодом «0» и в таблице больше нет ни одного кода, который начинался бы с нулевого бита.

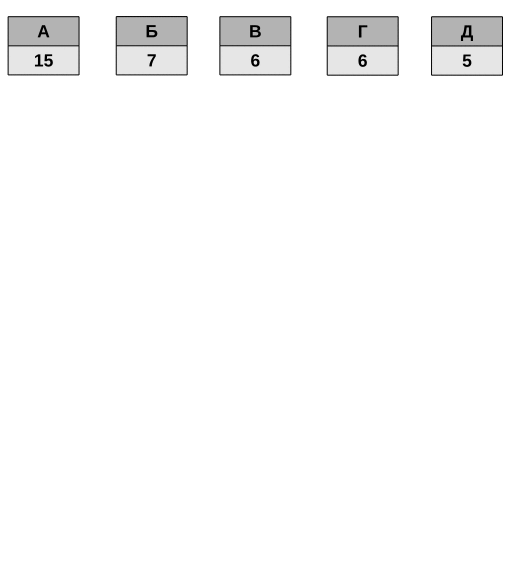

Демонстрация построения дерева кодирования. Источник

Алгоритм построения, списанный с «Википедии».

Классический алгоритм Хаффмана на входе получает таблицу частотностей символов в сообщении. Далее на основании этой таблицы строится дерево кодирования Хаффмана.

1. Символы входного алфавита образуют список свободных узлов. Каждый лист имеет вес, который может быть равен либо вероятности, либо количеству вхождений символа в сжимаемое сообщение.
2. Выбираются два свободных узла дерева с наименьшими весами.
3. Создается их родитель с весом, равным их суммарному весу.
4. Родитель добавляется в список свободных узлов, а два его потомка удаляются из этого списка.
5. Одной дуге, выходящей из родителя, ставится в соответствие бит 1, другой — бит 0. Битовые значения ветвей, исходящих от корня, не зависят от весов потомков.
6. Шаги, начиная со второго, повторяются до тех пор, пока в списке свободных узлов не останется только один свободный узел. Он и будет считаться корнем дерева.

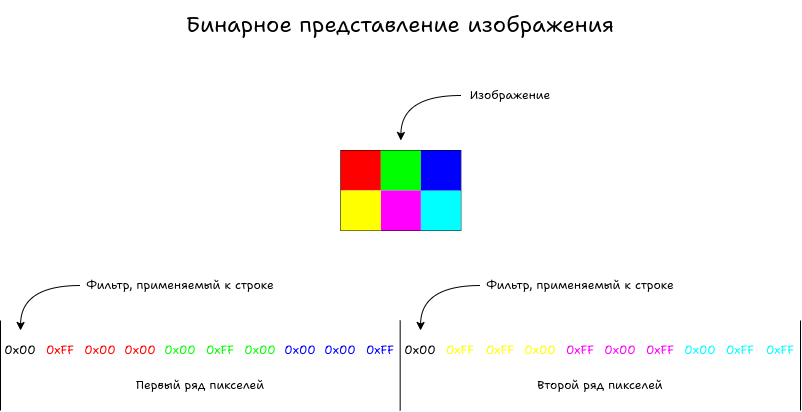

Теперь, когда мы познакомились с теорией сжатия, подготовим изображение, которое будем сжимать. Заголовок требует от нас 3 х 2 с глубиной цвета 24 бита на пиксель. Сделаем шесть пикселей разного цвета для упрощения демонстрации. Изображение разбивается на строки, в начале каждой строки один байт занимает указание фильтра, применяемого к текущей строке, а потом — данные о пикселях в этой строке.

В этой статье изображение не использует фильтры и чересстрочную развертку, поэтому первый байт строки всегда будет 0, строки перечисляются по порядку с верхней до нижней, а пиксели в строке — слева направо.

Строки всегда начинаются по границе байта, а вот данные пикселей внутри строки следуют друг за другом. То есть при глубине цвета 1 бит в одном байте будет сохранено до 8 пикселей.

Данные есть, приступаем к сжатию.

Данные IDAT-чанка — это сжатие в формате ZLIB. В этом формате есть свой заголовок, своя полезная нагрузка и, конечно, своя контрольная сумма.

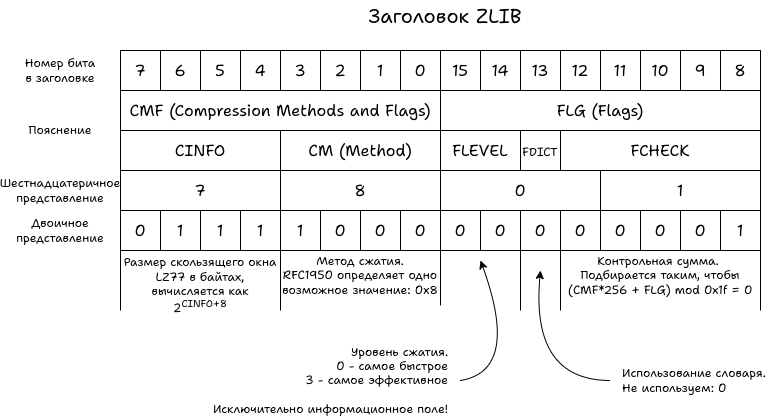

ZLIB как самостоятельный формат имеет свой заголовок. Для PNG заголовок можно зафиксировать в значении 0x7801. В первом байте указывается стандартное для PNG «сжатие Deflate, плавающее окно 32 КиБ». Значение FLEVEL используется исключительно в информационных целях и никак не влияет на декодирование. Если указан бит FDICT, то после заголовка следует словарь — набор данных, которые передаются декомпрессору до начала распаковки.

ZLIB предлагает три формата блоков, в которых может храниться информация:

• тип 0b00 — блоки без сжатия;
• тип 0b01 — сжатие с фиксированным кодом Хаффмана;
• тип 0b10 — сжатие с динамическим кодом Хаффмана.

Если вас уже посещала мысль: «Зачем я вообще в это ввязался», — то возможность хранить данные без сжатия — это прекрасная новость.

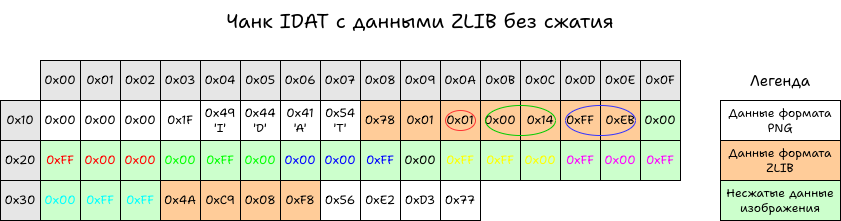

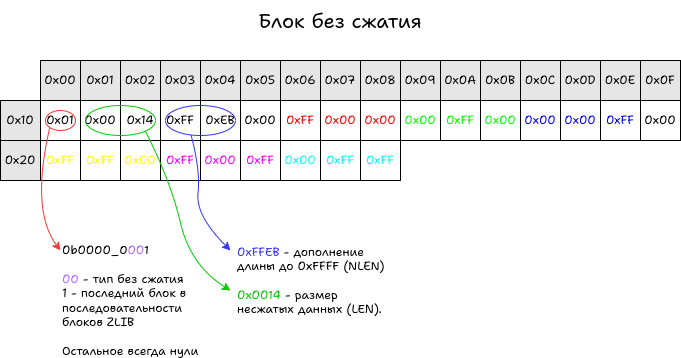

Блок без сжатия начинается с трех бит универсального «заголовка». Первый бит обозначает, последний ли это блок в формате ZLIB. У нас единственный блок, поэтому установлен бит 1. Затем два бита определяют тип блока. Выбираем 0b00 — без сжатия. В случае блоков без сжатия до конца бита заполняются нули.

Специфично для блока без сжатия после заголовка идут два поля по два байта, длина данных и дополнение длины. Дополнение длины вычисляется по формуле NLEN = 0xFFFF — LEN. Нетрудно заметить, что из-за поля LEN длина блока без сжатия ограничена 16 КиБ. В случае если изображение больше, то необходимо разделить данные на несколько блоков, выставив первый бит заголовка равным нулю для всех, кроме последнего.

Формат ZLIB завершают 4 байта контрольной суммы данных до сжатия по алгоритму Adler-32. Это довольная простая функция, поэтому не будем останавливаться подробно. Полученный набор данных «упаковываем» в чанк IDAT и считаем его контрольную сумму.

Кажется, это все. Записываем в файл заголовок PNG и чанки в порядке IHDR, IDAT, IEND и открываем в просмотрщике. Ура, наш первый PNG записан.

Но есть ощущение, что дело не завершено. Использовать блок без сжатия — это неспортивно. Пора выяснить, как глубока кроличья нора.

Оригинальный файл доступен по ссылке.

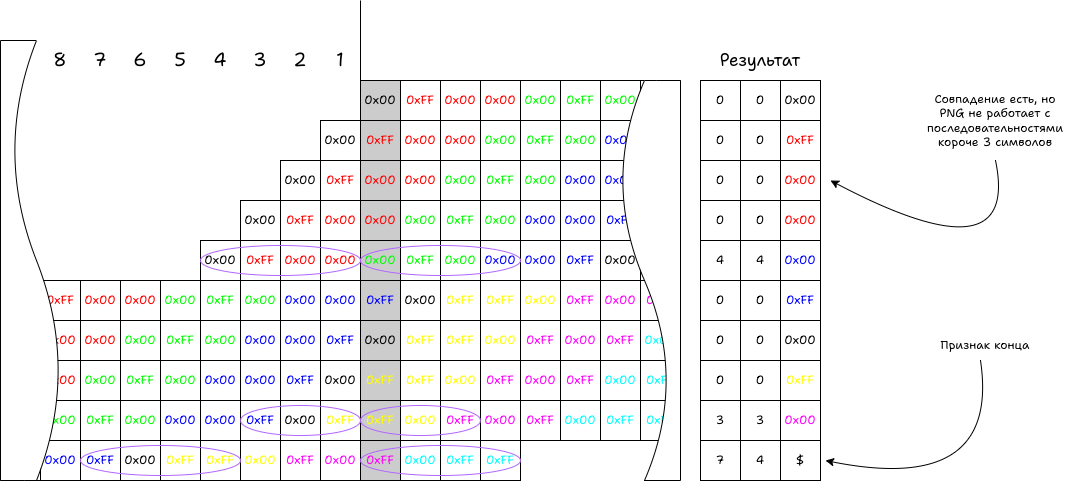

Возвращаемся на этап раньше, когда у нас есть «сырые» данные картинки. Как по учебнику проводим сжатие алгоритмом LZ77. Так как объем данных небольшой, то алгоритм можно сделать наивным и визуализировать. С большими картинками придется использовать плавающее окно размером 32 КиБ. После сжатия получается набор кортежей (смещение; длина; символ), остается их закодировать кодами Хаффмана. Более простой вариант — статические коды Хаффмана, которые уже посчитали за нас.

Проходим по всем кортежам и кодируем данные.

1. Если в кортеже длина/смещение последовательности 0, то сразу кодируем символ. Значение байта (0-255) кодируется в 8- или 9-битный код.
2. Если в кортеже есть длина и смещение последовательности, то приступаем к кодированию последовательности.

1. Сперва вычисляем код длины. Для этого смотрим в стандарт (RFC 1951, секция 3.2.5), в таблице длин находим код нужной длины. В примере коды не содержат дополнительных битов. Значение кода длины кодируется кодом Хаффмана. Дополнительные биты, если есть, дописываются после кода Хаффмана.
2. Вычисляем код смещения, смотрим в таблице смещений. Если код кодирует диапазон, то считаем дополнительные биты по формуле (<кодируемая_длина> — <начальная_граница_диапазона>). Код смещения всегда кодируется пятью битами. Дополнительные биты, если есть, дописываются после.
3. Символ в кортеже кодируется аналогично п.1.

После кодирования Хаффмана получается большая двоичная строка, которую нужно разложить по байтам в памяти компьютера.

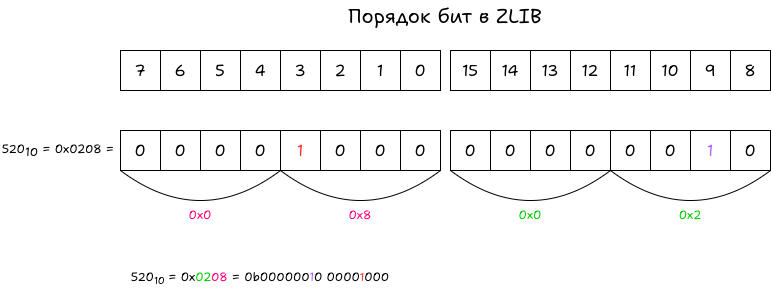

Стоит обратить внимание, что в zlib используется порядок бит, который несмотря на свою логичность выглядит не очевидно. Формат zlib предлагает записывать биты по порядку от младшего к старшему в каждом байте. В человеческом представлении получается, что двоичную строку, полученную после кодирования Хаффмана, нужно разделить на байты, а каждый байт развернуть.

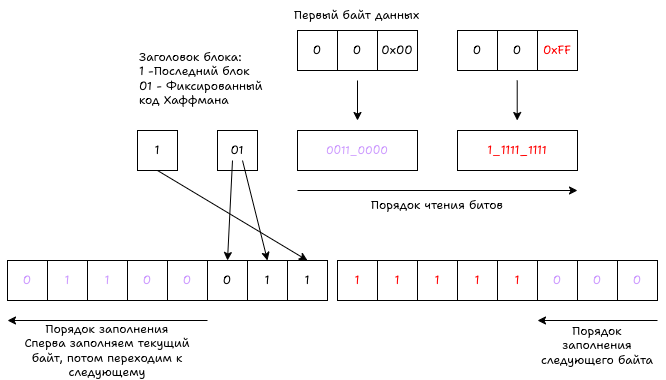

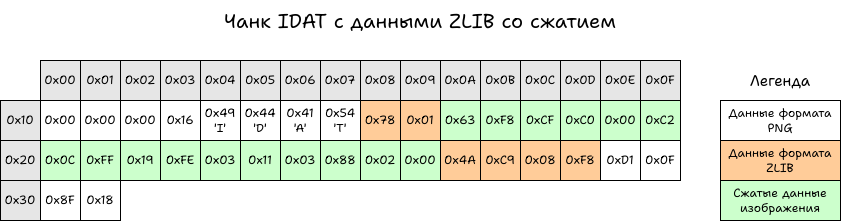

В начале блока с фиксированными кодами Хаффмана нужно сделать трехбитный заголовок. Для маленькой картинки используем один блок, поэтому первый бит первого байта заполняется единицей. Затем следует описание блока: тип 0b01 — фиксированный код Хаффмана. В отличие от несжатых данных, блок со сжатием не привязывается к границам байта: сразу после заголовка записываем первые 5 бит первого кода, а оставшиеся 3 бита — в следующий. И так далее до кода 256, который обозначает конец блока.

Укладываем в чанк IDAT, сохраняем и открываем просмотрщиком. Если все прошло гладко, то картинка вновь откроется. Новое изображение «весит» 79 байтов вместо 88 байтов у несжатого изображения. Это успех.

Ссылка на изображение.

Во время изучения формата PNG я узнал про существование онлайн-инспектора PNG, который подробно изучает файл и позволяет обнаруживать ошибки. Этот инструмент отлично подходит для верификации всего, что касается формата PNG. Однако в моем случае он не помог с ошибками при формировании несжатых блоков. Я подумал, что контрольная сумма Adler-32 должна быть после каждого блока и инспектор предупреждал об ошибке, но не говорил в чем проблема.

Для изучения и проверки deflate-данных на StackOverflow рекомендуют использовать infgen, но я пользовался только методом пристального взгляда.

Теперь у нас есть подробное объяснение, как закодировать изображение в PNG, если в инструменте по каким-то причинам нет библиотек для кодирования изображений. Хотя статья не покрывает все возможные случаи — для этого есть стандарт — в базовом варианте это не так сложно, как казалось в начале. Даже со сжатием.
