На хабре уже была статья про этот народный зарядник, но как то встречена без особого энтузиазма. Постараюсь это исправить, и рассказать о тех возможностях, про которые не было написано в той статье. Зарядное устройство действительно народное, любой моделист или причастный к ним с первого взгляда его узнает.
Итак, что на обещают производители?
- Заряд аккумуляторов Li-ion, Li-pol, LiFe, NiCd, NiMH, PbAcid(свинцовые всех типов)
- Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ΔV для никелевых. Для всех типов — выключение по максимальному времени и емкости.
- Тренировка NiCd и NiMH. Балансировочный заряд Li-pol аккумуляторов(для батарей с несколькими банками)
- Ток заряда до 5А, разряда — до 1А.
- Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.

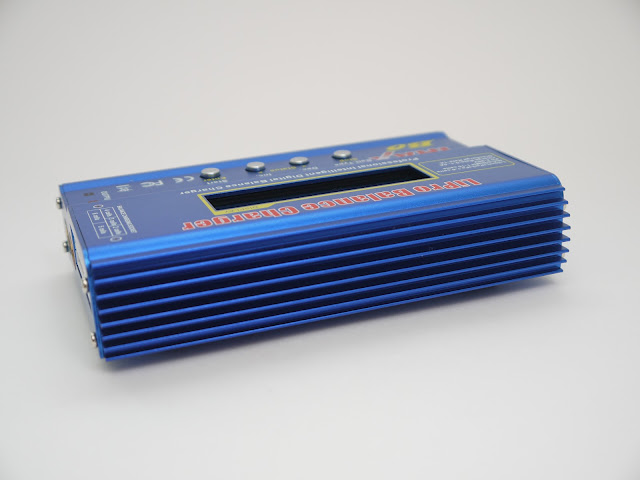

Внешний вид
При открытии посылки мы видим вот такую коробку:
Внутри которой мы обнаружим саму зарядку, провода(для питания самой зарядки и для подсоединения к аккумуляторам), инструкцию… И все. Блока питания в комплекте нет
Зарядка:

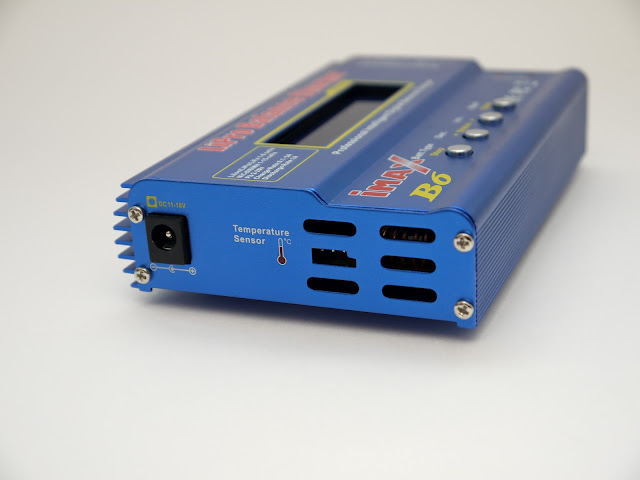

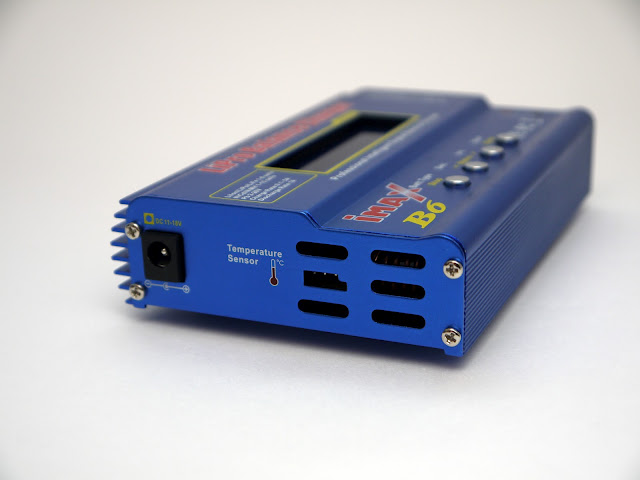

Разъем питания и термодатчика(он же — выход для компьютера):
Клеммы ±, и гнезда балансировки:

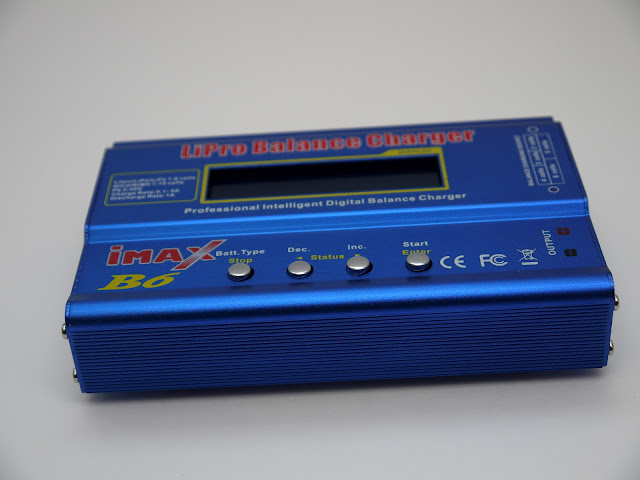

Дизайнерский изыск, притворяющийся радиатором:

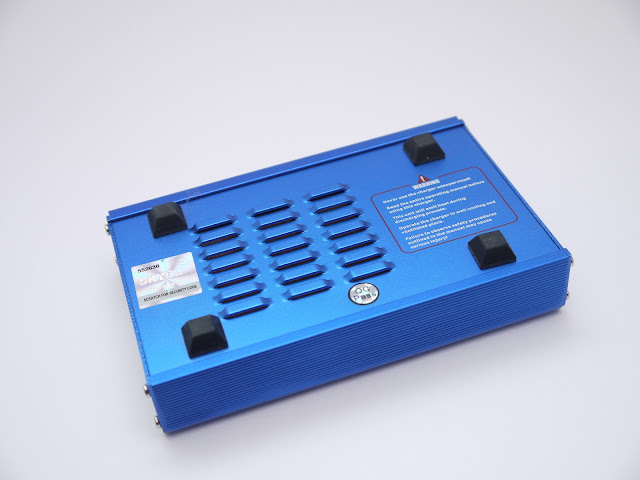

Настоящий радиатор и голограмма, подтверждающая подлинность:
Вот она, поближе:
Дело в том, что из-за легкой повторяемости схемы, эту зарядку копирует каждый себя уважающий завод, известно как минимум о 4 вариантах не оригинальных зарядок. По цене они отличаются не так сильно, а вот по качеству — как получится. Вот хорошая ссылка на обзор оригинала и копии.
Механизм проверки на оригинальность интересен — стираем покрытие, вбиваем серийный номер и код на
сайте производителя.
Мне повезло(это шутка, если что. я специально потратил на $10 больше)

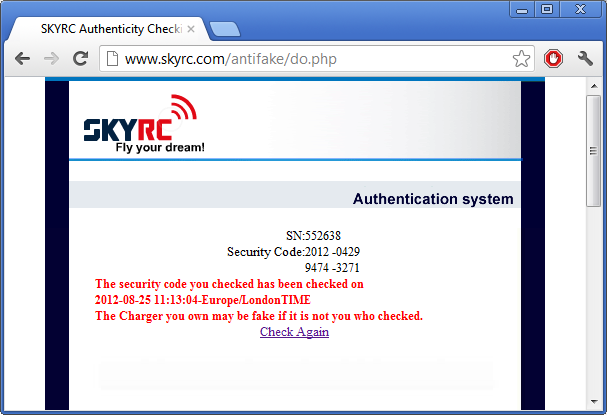

Что интересно, второй раз номер не пройдет:
Я так понимаю, купить оригинальную зарядку и скопировать ее номер у производителей копий не выйдет.

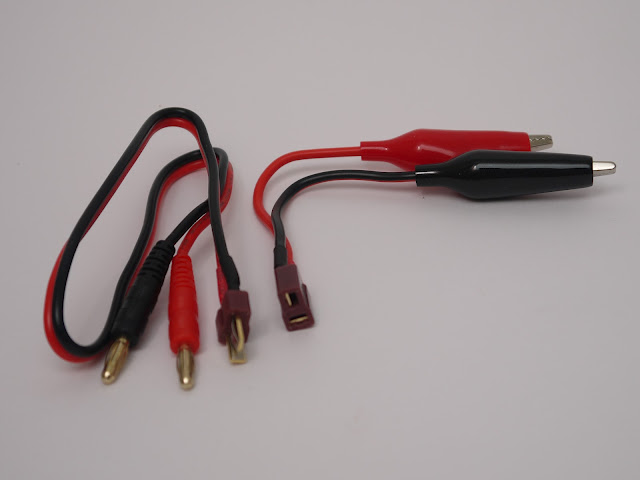

Слева — провод с двумя "бананами" для подключения к самому устройству.

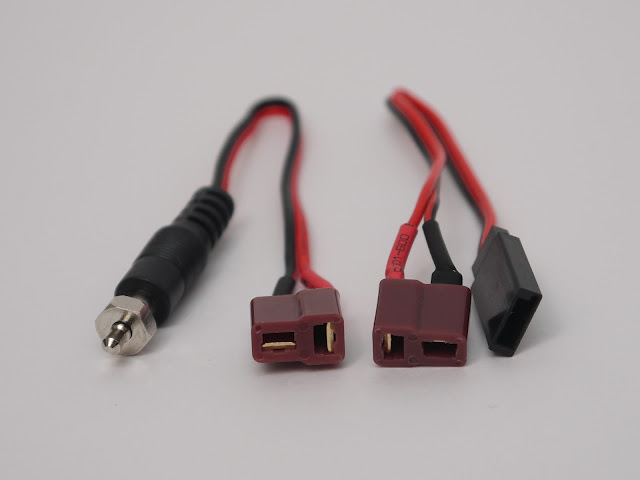

А к T-Connectors разъемам подключается либо провод с крокодилами(справа), либо вот такие:

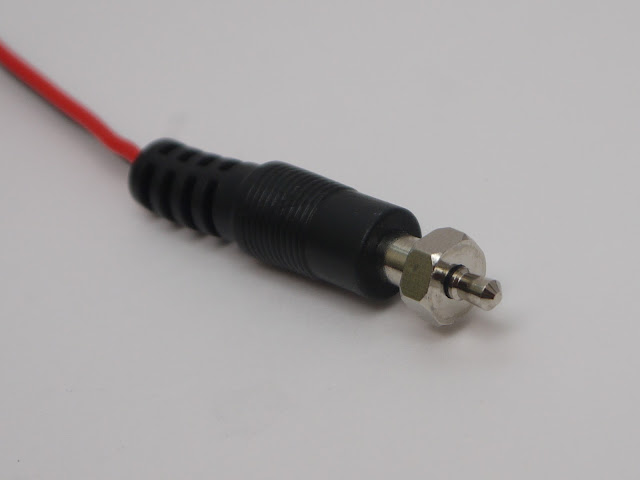

Кстати, никто не знает, где же все такие используется вот такой разъем:

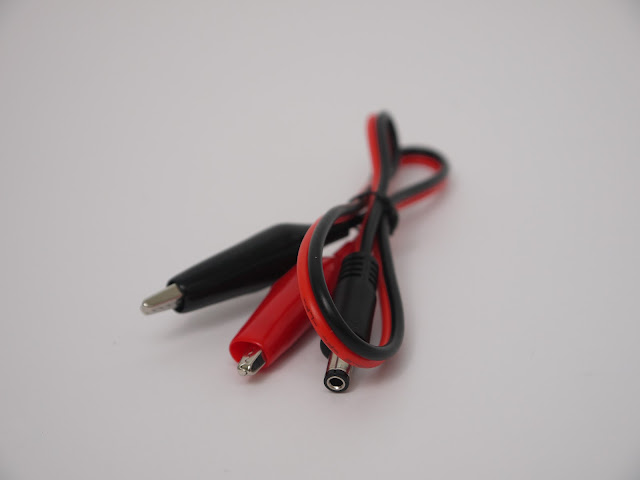

Еще в комплекте есть провод питания с двумя крокодилами — девайс всеяден и может есть любое напряжение от 10в до 18в. Хоть зарядка для ноутбука, хоть автомобильный аккумулятор:

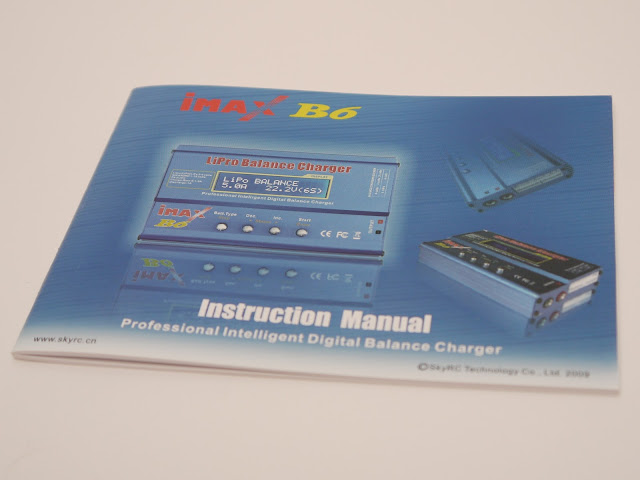

Еще есть инструкция на английском(правда с ошибками):

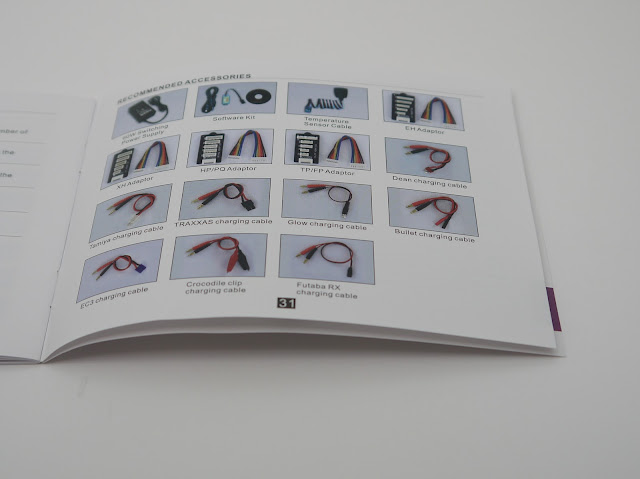

В которой на последней страничке есть каталог аксессуаров:
90% из которых при наличии паяльника можно не покупать.
Внутренности
Откручиваем 4 винта слева, и 4 справа.

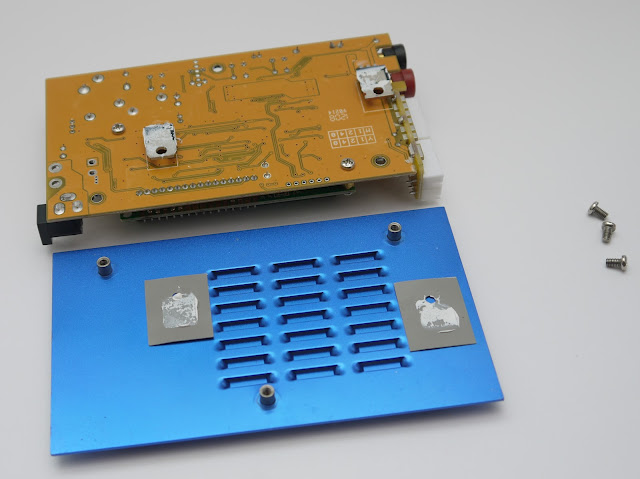

После чего необходимо раздвинуть верхнюю часть корпуса в стороны, и вытащить нижнюю пластину с прикрепленной на ней платой:
Плата крепится тремя винтами:
Ключевые транзисторы смазаны термопастой и прижимаются к нижней пластине.

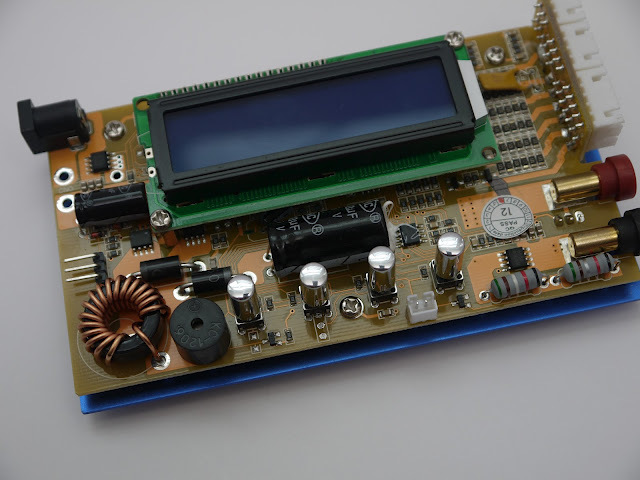

Зарядное устройство построено на обычной Atmega:
На некоторых приборах она даже не заблокирована от чтения, что позволяет немного поиграться с прошивкой.
Собрано аккуратно, флюс смыт.
Использование

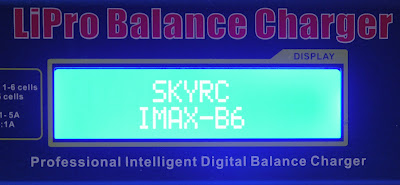

Подключаем питание, тут же загорается экран с надписью SkyRc Imax-B6. Кнопки включения/выключения не предусмотрено.
После этого попадаем в главное меню.

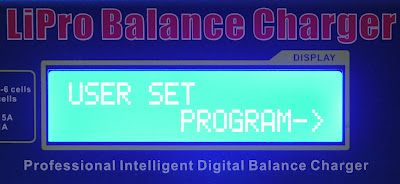

Перемещаться по нему можно кнопками «Stop» и "<". В главном меню находятся: выбор программы зарядки в зависимости от типа аккумулятора, меню настроек:
А так же пункты сохранения и загрузки пользовательских настроек.

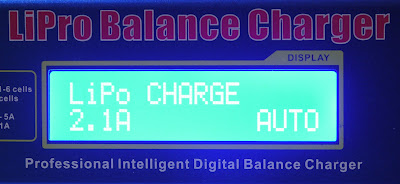

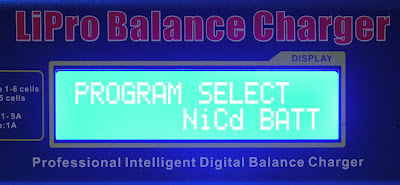

Выбрать пункт можно нажатием «Enter». Вот, для примера пункт меню заряда Li-pol:
Еще одним нажатием «Enter» переходим в режим редактирования параметров. Изменяемый параметр в это время мигает. Можно изменить максимальный ток, и напряжение(точнее, количество банок — напряжение кратное 3.7)
На каждом этапе работает защита от дурака. Зарядка не начнется, если: перепутана полярность батареи, слишком низкое или слишком высокое напряжение, напряжение не соответствует типу батареи или количеству банок, и тд.

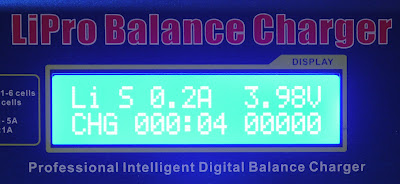

после выставления всех параметром, долгим нажатием «Enter» можно начать зарядку. Первые две минуты батарея будет заряжаться током 0,2 ампера, — еще один из пунктов защиты от дурака, и способ определения количества банок:
Через две минуты ток возрастет до максимального:
В процессе зарядки он может меняться, в концу снизиться до 0,1А.
Обозначения на экране:

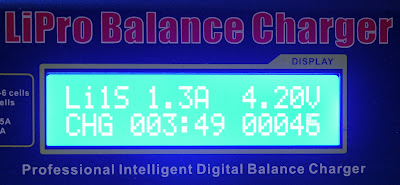

LI1S — Li-pol аккумулятор, одна банка. 1,3А — текущий ток, 4,2В — текущее напряжение,CHG — сокращенно от Charging, заряд. 003:49 — время в минутах и секундах с момента начала программы, 00046 — «емкость» в миллиампер-часах «влитая» в батарею во время зарядки, или полученная из батареи при разрядке. Естественно, вторая цифра будет меньше, и на нее и надо ориентироваться при замере емкости батареи.
Подключение к компьютеру

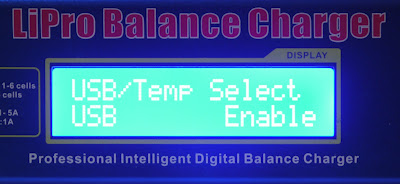

В самой зарядке в меню включается вот тут: User set program -> USB/Temp select -> USB Enable
Нужен только любой USB-UART адаптер.

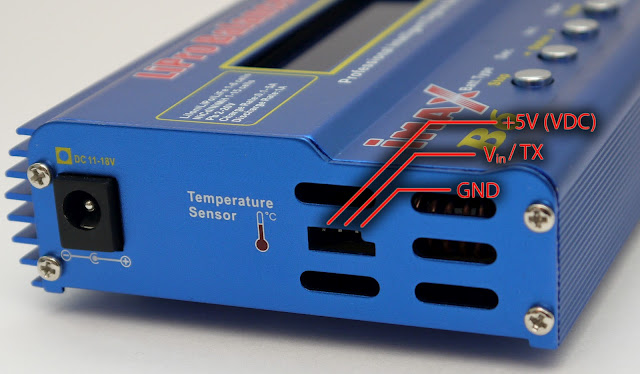

+5 вольт можно не подключать, они нужны только для питания датчика. TX подключаем к RX(прием) адаптера, GND, соответственно к земле. Скорость 9600, но LogView сам это знает.

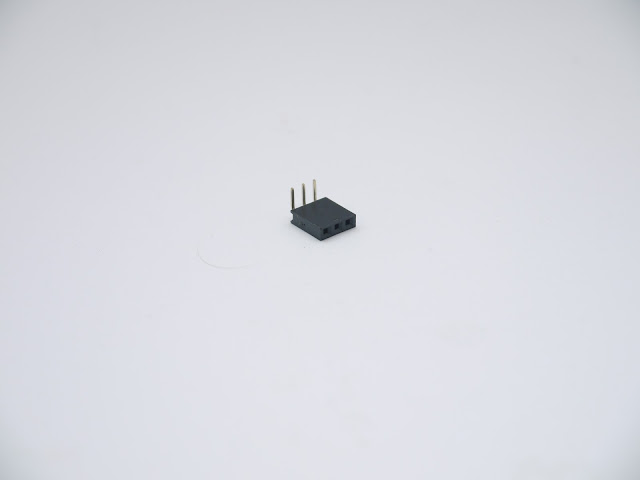

Разьем можно использовать вот такой:
Называется PBS-3 Да простят меня боги за ссылки на чипидип, в котором он стоит 20 рублей, у нас я купил за 3 рубля
Строим графики заряда-разряда в Log View
Для начала идем на офсайт и скачиваем там последнюю версию(на данный момент 2.7.4.485). Еще хорошо бы скачать обновление 2.7.4.490, и поместить в папку с программой.
Впрочем, программу с уже установленным обновлением можно скачать у меня по прямой ссылке.
Установка не требуется, просто распаковываем и запускаем LogView.exe. Собственно, основные настройки можно посмотреть в видео:
Вот мой настроенный пресет для графиков, открывать Graphic — Open graphic draft. Graphic — Save graphic draft для установки по умолчанию при каждом запуске.
Любой лог можно сохранить File — Save As, а потом открыть и работать с ним дальше — настраивать параметры отображения и делать из него картинку. Программа не особо сложная, можно разобраться за час методом тыка. Есть русский перевод(где нашел не помню, по моей ссылке уже есть), но он не полный. Да и английский тоже — в менюшках часто попадаются исконно немецкие слова, которые уже пришлось выучить — Entlaned — разряд, Laden — заряд. Zyklus — цикл.
Например:

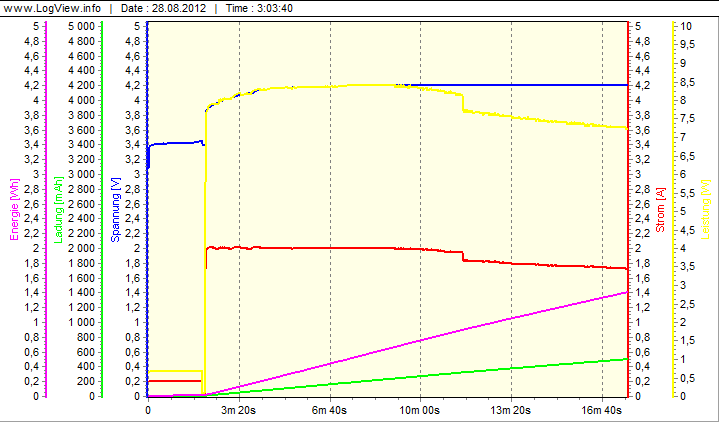

Заряд почти полного литий-полимерного аккумулятора:
Сразу после начала напряжение стабилизировалось на 4.2 вольта, а ток начал подать.
Заряд NiMH аккумулятора большим током:
Через определенные промежутки времени напряжение отключалось, для измерения напряжения самого аккумулятора.

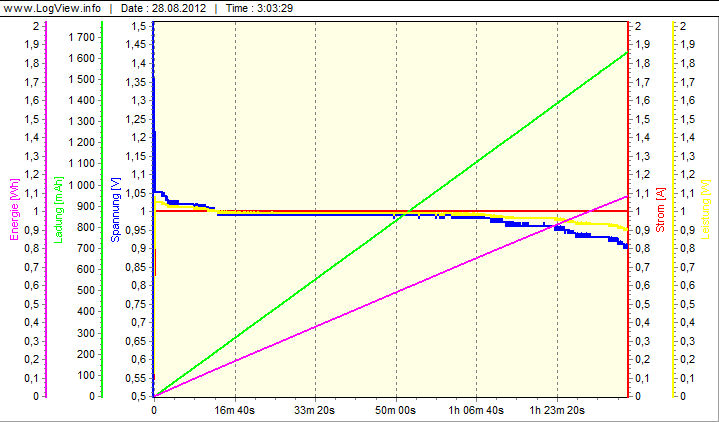

Разряд NiMH аккумулятора:
Ничего интересного. Ток в 1А на протяжении всей разрядки, пока напряжение не упало до 0.8В.
Подключение термодатчика
Та же самая картинка:
В качестве датчика используется широкораспространенный LM35 от National Semiconductor. Подключение простейшее — питание к питанию, земля к земле, прах к праху Vout к Vin.
Ну и включить надо пункт в меню(если вы его выключали) — User set program -> USB/Temp select -> Temp Cut off(dec)
Купить где угодно, хоть в чип-и-дипе, хоть в элеконте.
Смысл в том, что по окончанию зарядки никелевых аккумуляторов вся подводимая к ним энергия будет преобразовываться в тепло, что вызывает нагрев аккумулятора. Следовательно, раз аккумулятор нагрелся, значит зарядился.
Недостатки

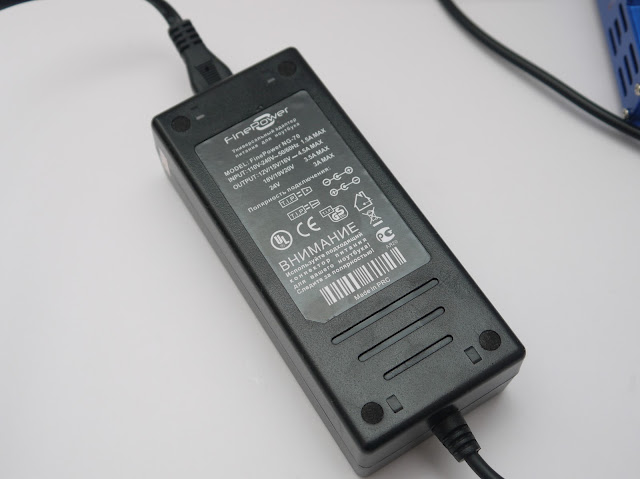

- Нет блока питания. На копии b6ac постоянно ругаются что внутренний бп умирает через пару дней. Я решил вопрос покупкой за 500 рублей вот такого универсального БП:
- Не умеет заряжать с балансировкой NiMH аккумуляторы. Как замена LaCrosse не прокатит, хоть функции и те же, одновременно заряжать/разряжать/тренировать можете только один аккумулятор. Нет, зарядить сборную банку из нескольких аккумуляторов возможно, добавив напряжение в пользовательский профиль равное (напряжению на банке)* (количество банок), но балансировка работает только на Li-pol
- Малый ток разряда. Для емких аккумуляторов, например на 5Ампер-часов 1А это будет всего лишь 0.2С, а они могут работать на токах 2-3С и более. Под нагрузкой проверить не получиться.
Ссылки:
Русское руководство(для другой модели, но меню одинаковое)
Сайт производителя
Гигантский обзор аккумуляторов 18650, сделанный с помощью такой зарядки
Видео-обзор оригинала, еще видео-обзор копии
Фото-обзор
Автор: vvzvlad
