На сегодняшний день аккумуляторные технологии значительно продвинулись и стали более совершенными по сравнению с прошлым десятилетием. Но все же, пока что аккумуляторные батареи остаются расходным материалом, потому как имеют небольшой ресурс.
Мысль о том, чтобы использовать, конденсатор для накопления и хранения энергии не нова и первые эксперименты проводились с электролитическими конденсаторами. Ёмкость у электролитических конденсаторов бывает значительной – сотни тысяч микрофарад, но все же ее недостаточно для того, чтобы длительное время питать хоть и не большую нагрузку, притом присутствует значительный ток утечки, обусловленный особенностями конструкции.
Современные технологии не стоят на месте, и был изобретен ионистор, это конденсатор, имеет сверхбольшую емкость – от единиц фарад и до десятков тысяч фарад. Ионисторы емкостью единицы фарад используются в портативной электронике, для обеспечения бесперебойного питания слаботочных цепей, например микроконтроллера. А ионисторы емкостью десятки тысяч фарад используются совместно с аккумуляторами для питания различных электродвигателей. В такой комбинации ионистор позволяет уменьшить нагрузку на аккумуляторные батареи, что значительно увеличивает их срок службы аккумулятора и одновременно увеличивает стартовый ток, который способна отдать гибридная система питания двигателя.
Появилась необходимость запитать датчик температуры, таким образом, чтобы не менять в нем батарейку. Датчик питается от батареи типоразмера АА и включается для отправки данных на погодную станцию один раз в 40 секунд. В момент отправки датчик потребляет в среднем 6 мА в течение 2 секунд.
Возникла идея использовать солнечную батарею и ионистор. Исходя из выявленных характеристик потребления датчика, были взяты следующие элементы:
1. Солнечная батарея 5 Вольта и ток примерно 50 мА (Солнечная батарея Советского производства возрастом примерно 15 лет)
2. Ионистор: Panasonic 5.5 Вольт и емкостью 1 фарад.
3. Ионисторы 2 шт: DMF 5.5 Вольт и общей емкостью 1 фарад.
4. Диод Шотки с прямым падением напряжения при малом токе 0.3 В.
Диод Шотки необходим для того чтобы предотвратить разряд емкости через солнечную батарею.
Ионисторы соединены параллельно, и общая емкость составляет 2 фарады.
Фото 1.
Эксперимент №1 – Подключил микроконтроллер с монохромным ЖК-дисплеем и общим током потребления 500 мкА. Хотя микроконтроллер с дисплеем и заработали, но я заметил, что старые солнечные элементы крайне не эффективны, ток заряда в тени был недостаточным для того, чтобы хоть сколько-нибудь зарядить ионисторы, напряжение на 5ти вольтовой солнечной батареи в тени было меньше 2 вольт. (По некоторым обстоятельствам микроконтроллер с дисплеем на фото не показаны).
Эксперимент №2
Для повышения шанса на успех я приобрел на радиорынке новые солнечные элементы номиналами 2 В, током 40 мА и 100мА, китайского производства залитые оптической смолой. Для сравнения данные батареи в тени уже выдавали 1,8 вольт, при этом не большой ток заряда, но все же заметно лучше заряжающий ионистор.
Спаяв конструкцию уже с новой батареей, диодом шотки и конденсаторами я положил ее на подоконник для того, чтобы конденсатор зарядился.
Притом, что солнечный свет напрямую не попадал на батарею, уже через 10 минут конденсатор зарядился до 1,95 В. Взял датчик температуры, вынул из него батарею и подключил ионистор с солнечной батареей к контактам батарейного отсека.

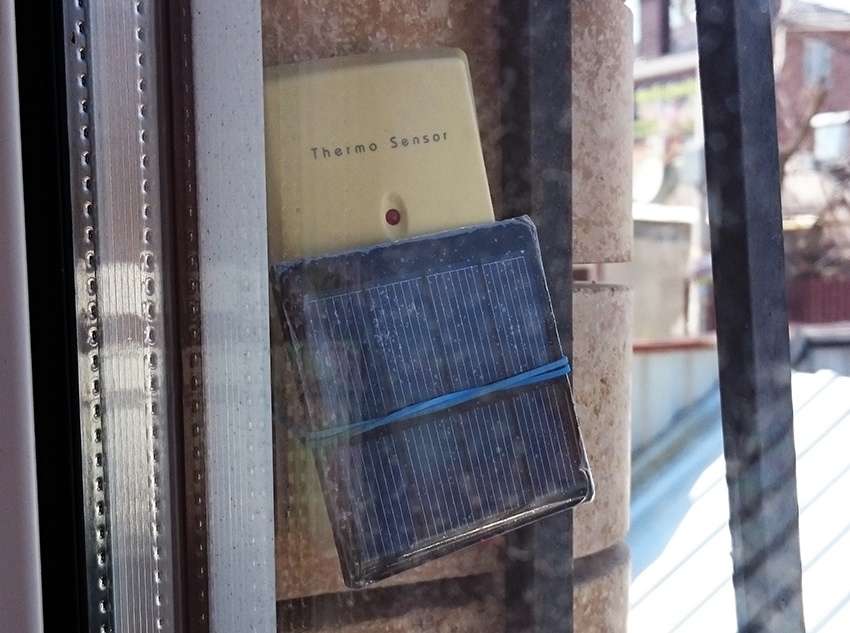

Фото 2.
Датчик температуры сразу же заработал и передал на метеостанцию комнатную температуру. Убедившись, что датчик работает, закрепил на него конденсатор с солнечной батареей и повесил на место.
Что же было дальше?
Все светлое время суток датчик исправно работал, но с наступлением темного времени суток, уже через час, датчик перестал передавать данные. Очевидно, что запасенного заряда не хватало даже на час работы датчика и потом выяснилось почему…
Эксперимент №3
Решил немного доработать конструкцию таким образом, чтобы ионистор (вернул сборку ионисторов 2 фарады) был полностью заряжен. Собрал батарею из трех элементов, получилось 6 вольт и ток 40 мА (при полном освещении солнцем). Данная батарея в тени уже давала до 3,7 В вместо предыдущей 1,8 В (фото 1) и ток заряда до 2 мА. Соответственно ионистор заряжаясь до 3,7 В и имел уже значительно больше запасенной энергии в сравнении с Экспериментом №2.
Фото 3.
Все бы хорошо, но мы теперь имеем на выходе до 5,5 В, а датчик питается от 1,5 В. Необходим DCDC преобразователь, что в свою очередь вносит дополнительные потери. Тот преобразователь, который у меня был в наличии, потреблял порядка 30 мкА и на выходе давал 4,2 В. Пока мне не удалось найти нужный преобразователь, для того чтобы запитать датчик температуры уже от модернизированной конструкции. (Нужно будет подобрать преобразователь и повторить опыт).
О потерях энергии:
Выше упоминалось, что ионисторы имеют ток саморазряда, в данном случае у сборки 2 фарада он составлял 50 мкА, так же сюда добавляются потери в DCDC преобразователе порядка 4% (заявленная эффективность 96%) и его холостой ход 30 мкА. Если не брать во внимание потери на преобразование, мы уже имеем потребление порядка 80 мкА.
Отнестись к энергосбережению необходимо особо внимательно, потому как экспериментальным путем установлено, что ионистор емкостью 2 фарады заряженный до 5,5 В и разряженный до 2,5 В имеет так скажем «аккумуляторную» емкость 1 мА в час. Иначе говоря – потребляя 1 мА с ионистора в течении часа, мы его разрядим с 5,5 В до 2,5 В.
О скорости заряда прямым солнечным светом:
Ток, получаемый от солнечной батареи тем выше, чем лучше батарея освещена прямыми солнечными лучами. Соответственно скорость заряда ионистора увеличивается в разы.

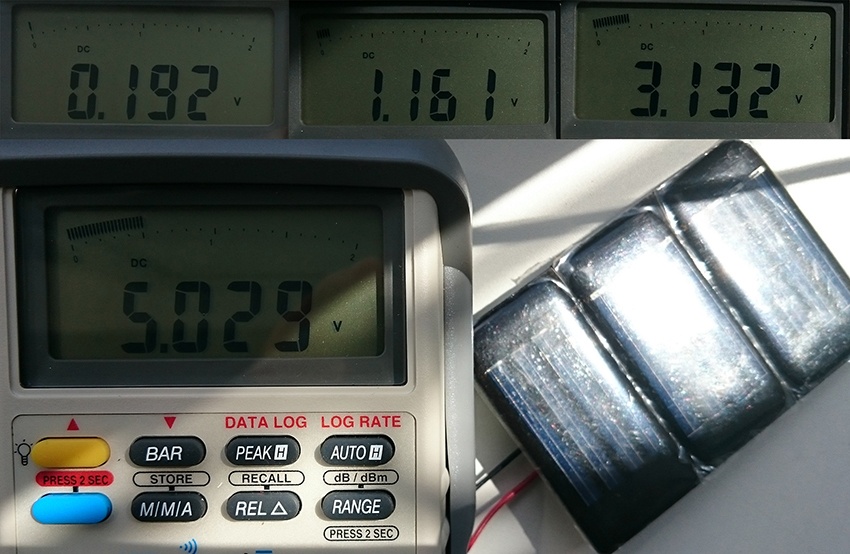

Фото 4.
Из показаний мультиметра видно (0.192 В, начальные показания), через 2 минуты конденсатор зарядился до 1,161 В, через 5 минут до 3,132 В и еще через 10 минут 5,029 В. В течении 17 минут ионистор был заряжен на 90%. Нужно отметить, что освещение солнечной батареи было неравномерным в течении всего времени и происходило через двойное оконное стекло и защитную пленку батареи.
Технический отчет по Эксперименту №3
Технические характеристики макета:
— Солнечная батарея 12 элементов, 6 В, ток 40 мА (при полной засветке солнцем), (в тени пасмурной погоды 3,7 В и ток 1 мА с нагрузкой на ионистор).
— Ионисторы соединены параллельно, суммарная емкость 2 Фарад, допустимое напряжение 5,5 В, ток саморазряда 50 мкА;
— Диод Шотки с падением прямого напряжения 0,3 В, используется для развязки по питанию солнечную батарею и ионистор.
— Размеры макета 55 х 85 мм (пластиковая карта VISA).
От данного макета удалось запитать:
Микроконтроллер с ЖК-дисплеем (ток потребления 500 мкА при 5,5 В, время работы без солнечной батареи, приблизительно 1,8 часа);
Датчик температуры, время работы световой день с солнечной батареей, потребление 6 мА в течении 2 секунд каждые 40 секунд;
Светодиод светился 60 сек при среднем токе 60 мА без солнечной батареи;
Так же был испробован DCDC преобразователь напряжения (для стабильного питания), с которым удалось получить 60 мА и 4 В, в течении 60 секунд (при заряде ионистора до 5,5 В, без солнечной батареи).
Полученные данные говорят о том, что ионисторы в данной конструкции имеют приблизительную емкость 1 мАчас (без подпитки от солнечной батареи с разрядом до 2,5 В).
Выводы:
Данная конструкция позволяет накапливать энергию в конденсаторах для беспрерывного питания микропотребляющих устройств. Накопленная емкость 1 мА в час на 2 фарады емкости конденсатора должно хватить для обеспечения работоспособности микропроцессора с низким потреблением в темное время суток в течение 10 часов. При этом суммарный ток потерь и потребления нагрузкой не должен превышать 100 мкА. Днем ионистор подзаряжается от солнечной батареи даже в тени и способен питать нагрузку в импульсном режиме током до 100 мА.
Отвечаем на вопрос в заголовке статьи — Может ли ионистор заменить аккумулятор?
– может заменить, но пока со значительными ограничениями по току потребления и режиму работы нагрузки.
Недостатки:
- малая емкость запаса энергии (приблизительно 1 мА на каждые 2 Фарад емкости ионистора)
- значительный ток саморазряда конденсаторов (ориентировочная потеря 20% емкости за сутки)
- габариты конструкции определяются солнечной батареей и суммарной емкостью ионисторов.
Достоинства:
- отсутствие изнашиваемых химических элементов (аккумуляторов)
- диапазон рабочих температур от -40 до +60 градусов Цельсия
- простота конструкции
- не высокая стоимость
После всех проделанных экспериментов пришла идея модернизировать конструкцию следующим образом

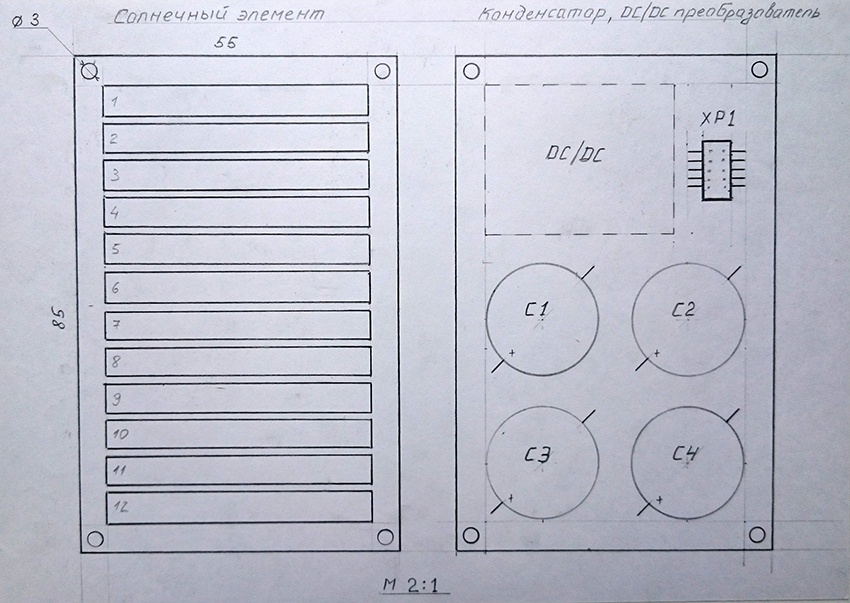

Фото 5.
С одной стороны платы располагаются солнечная батарея, с другой стороны сборка ионисторов и DCDC преобразователь.
Технические характеристики:
- Солнечная батарея 12 элементов, 6 В, ток 60 мА (при полной засветке солнцем);
- Ионисторы суммарная емкость 4; 6 или 16 Фарад, допустимое напряжение 5,5 В, суммарный ток саморазряда соответственно 120 140 (пока не известно) мкА;
- Диод Шотки сдвоенный с падением прямого напряжения 0,15 В, используется для развязки по питанию солнечной батареи и ионистора;
- Размеры макета: 55 х 85 мм (пластиковая карта VISA);
- Расчетная емкость без подпитки от солнечных батарей при установке конденсаторов 4; 6 или 16 Фарад, составляет примерно 2 3 8 мА в час.
P. S. Если вы заметили опечатку, ошибку или неточность в расчетах — напишите нам личным сообщением, и мы оперативно все исправим.
Автор: Svetorus
