Сегодня предлагаю совместить ностальгию и экскурс в историю с компьютерной некромантией. На днях мой коллега Михаил Синельников @m_sinelnikov поделился интересным образцом истории отечественного ИТ — Ricor Compi 100. Явно старый компьютер, больше похожий на игрушечные китайские пластиковые телефоны‑раскладушки, продававшиеся ближе к 2000-годам, или на «чемоданчики» iBook.
Копнув чуть глубже, я узнала, что это учебный ноутбук, выпускавшийся с 1996 года. Но информации в сети о нем мало, и нет как таковых цельных историй и обзоров, кроме одного единственного. Решили с Михаилом объединить усилия и написать расширенный материал‑оду этому забавному образцу российского ИТ.
История
Единственная статья с кратким историческим экскурсом по Ricor Compi 100, которую вы без труда сможете найти, опубликована на сайте проекта «Электроника. Сделано в СССР». И я им безмерно за нее благодарна. В материале кратко изложены основные моменты «биографии» компьютера, которые мы можем уже рассмотреть подробнее. Начнем с самого производителя компьютера, которому действительно стоит уделить особое внимание.
Производителем (если быть точнее, частичным производителем + сборщиком) Ricor Compi 100 стал ОАО «Арзамасский завод радиодеталей», основанный в СССР 8 декабря 1966 г. Приказом Министра электронной промышленности СССР № 629 от 08.12.1966 г. как филиал Горьковского завода радиодеталей для обеспечения народнохозяйственного комплекса страны электронными компонентами. Он все еще функционирует и производит продукцию, но уже в составе холдинга «Рикор» (2006 году завод переименовали в «Рикор Электроникс»). Предприятие планомерно развивает и расширяет производство.
Ключевые этапы жизни завода, касающиеся производственной части:
-
С 1971 года делает упор на выпуск переменных проволочных резисторов, к 1984 году достигая объема производства до 30 млн штук в год.
-
В период с 1973 по 1982 года открываются три новых производственных корпуса, лабораторно‑административный корпус, промбаза, котельная, столовая.
-
В 1981 году на заводе осваиваются переменные резисторы с резистивными элементами, выполненными на базе толстопленочных технологий (к 1990 году объемы 40 млн штук в год).
-
C 1977 по 1985 год производит 202,8 млн резисторов. В период перестройки на фоне сокращения заказов от оборонного комплекса осваивает производство резисторов для телевизионной промышленности и частично переходит на автокомпоненты и ТНП.
-
В 1989–1992 годах осваивает производство жидкокристаллических индикаторов, электронных игр и микрокалькуляторов.
-
С 1998 по 2005 года расширено производство автокомпонентов: около 30 наименований для конвейеров ВАЗ, ГАЗ, ДААЗ, ЗМЗ.
-
В 2006–2007 годах закуплены и запущены в эксплуатацию: импортная автоматическая линия поверхностного монтажа печатных плат; автоматическая линия порошковой окраски; автоматическая линия гальванического покрытия; импортные автоматы литья пластмасс, обрабатывающие центры.
-
В 2015 году проведена модернизация производственных мощностей и переобучение сотрудников для работы с современными вычислительными микросхемами.
-
В 2018 году завершилась модернизация линии под серийное производство материнских серверных плат.
-
В 2019 году завод объявил о разработке и начале производства материнских плат формата MicroATX на архитектуре процессоров Intel.
-
В 2020 году произошло расширение производственных мощностей предприятия.
-
В 2021 году при поддержке ФРП был запущен комплекс по производству серверов, ноутбуков и планшетов.
-
В 2023 году предприятие развернуло производство компьютерных мониторов.
То есть уже на момент выпуска ноутбука в 1996 году «Арзамасский завод радиодеталей» был большим предприятием с собственным развитым производством.
В середине 1990-х группа «Рикор» запустила собственный инновационный образовательный проект «Среда образования КОМПИ». Мне не удалось найти каких‑то публикаций на этот счет на сайте самого предприятия. Но есть интересная статья опубликованная в 2013 году. Судя по контексту, речь идет о 1996 годе или около того. В статье указано, что «Среда образования КОМПИ» — проект, спонсируемый исключительно группой «Рикор» и реализуемый без участия государства. Часть комплектующих импортировалась из‑за невозможности производства на самом заводе.
«Генеральный конструктор „Компи-100“ Михаил Голубев, который прежде в академическом Институте точной механики и вычислительной техники имени Лебедева занимался созданием устройств для оборонных нужд, предоставил „Известиям“ эксклюзивную информацию относительно российского „ноутбука“. Объем памяти — 8 Мегабайт, быстродействие приближается к 386-м машинам, вес — 1,6 килограмма. Цена — около 250 долларов [по другим источникам — 285]. Все действия компьютер сопровождает звуковыми комментариями. Кроме учебных программ по математике, русскому языку и природоведению, с „Компи“ можно заниматься рисованием, музыкой, смотреть мультфильмы и, естественно, играть в разные игры».
С момента зарождения идеи до момента реализации у «Рикора» ушло около полутора лет, как гласит эта же статья. Методика и дидактический материал для ноутбука создавались в Российской Академии образования. На это ушло несколько месяцев. Даже упоминаются успешные эксперименты «по апробации программно‑методических средств» в столичных школах 119 и 344. В месяц планировалось делать по 15 тысяч ноутбуков и сперва рассылать их по передовым школам. Ноутбук задумывался как семейный, поэтому в него дополнительно заложили функции органайзера: часы, записная книжка, секретарь, текстовый редактор для работы с русским и латинским шрифтом, софт для построения диаграмм, таблиц, графиков. Также в ноутбуке были простые игры.

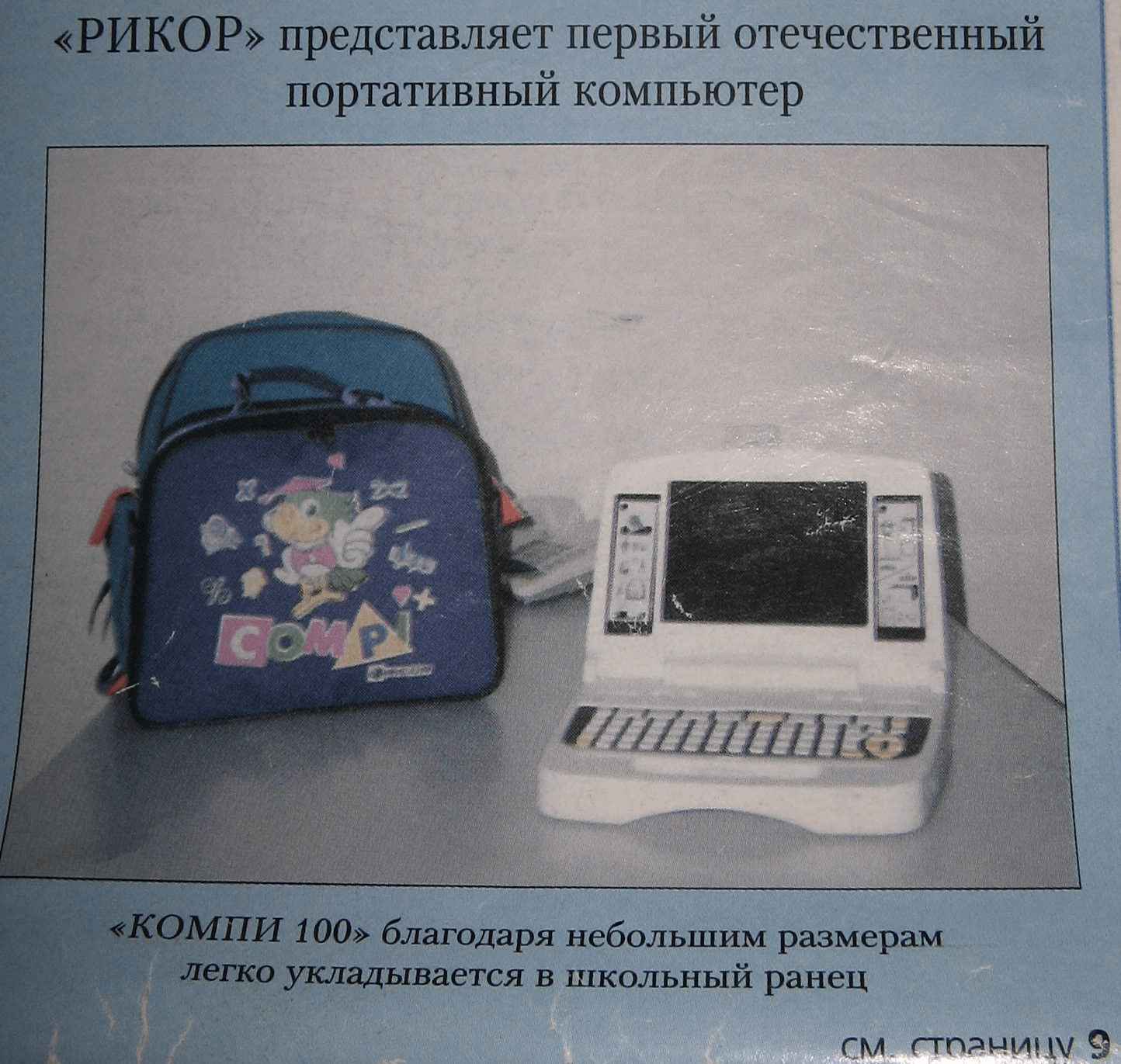

Вот еще одна цитата из старой газетной вырезки, которую удалось найти уже благодаря форумам любителей компьютерной некромантии.
«[...] Центральный процессор (тактовая частота 20 МГц) поставляется компанией AMD. Все системное ПО для него создавалось в „РИКОР“. Ряд микросхем в целях общего удешевления изделия приобреталось у иностранных фирм в виде кристаллов, а их размещение в корпус выполнялось на российских заводах. 8-дюймовый черно‑белый ЖК‑дисплей с размером пиксела 0,21 мм также собственной разработки. Сборку компьютера осуществлял Арзамасский завод радиодеталей. Вес компьютера 1,6 кг, его размеры позволяют с легкостью разместить его в детском ранце. С помощью встроенного синтезатора речи (опять же отечественной разработки) „КОМПИ“ дает пояснения и советы голосом. Вместо флоппи‑дисковода „КОМПИ“ оснащен электронным диском — съемным картриджем с модулями флэш‑памяти, на которых записаны программы. Объем ОЗУ этого компьютера — 1,5 Мбайт, а емкость EPROM‑памяти — 3,5 Мбайт, и она может наращиваться в этой модели до 8 Мбайт, в более дорогой модели — до 16 Мбайт.».
А вот еще одна публикация про Compi 100 уже в другом издании. Компьютер представили на выставке «Российские информационные технологии двойного применения», прошедшей в конце декабря 1996 года в Доме Правительства РФ.
«ЗАО „Группа РИКОР“ представила недорогой монохромный ЖК‑дисплей, основанный на рефлективной STN‑технологии. Устройство размерами 235×156,3×10,8 мм поддерживает разрешение 640×480 пикселов. Ориентировочная цена составляет от $100 до $120. На базе этого дисплея РИКОР совместно с Арзамасским заводом радиодеталей создали портативный компьютер для школьного образования РИКОР‑КОМПИ (стартовая цена $300).»
Упоминался ноутбук и в журнале «Техника молодежи» как оборудование, заставляющее «малолетнего» соображать и логически мыслить (11 выпуск 1996 года). Изображение лучшего качества удалось получить благодаря тому, что один из ретро энтузиастов купил журнал и отдельно отсканировал снимок.
Согласно сайту проекта «Электроника. Сделано в СССР», в качестве центрального процессора в ноутбуке был установлен микроконтроллер Am188 EM-20VC (частота 20 МГц). Из остальных характеристик и возможностей:
-
объем видеопамяти — 128 Кб
-
флеш память — 2 Мб (возможно, с адаптированной к MS DOS операционной системой НСОП и речевым словарем)
-
text2speech синтезатор, выполненный по технологии BeSTspeech от компании Berkeley Speech Technologies, для озвучивания текста
-
2 отечественные микросхемы производства зеленоградского «Ангстрема» (или иностранные в корпусе нижегородского НИИТОП): К145ВГ42 (видеопроцессор) и К145ВГ5 (предположительно, контроллер ввода‑вывода)
-
LPT‑порт для подключения принтера
-
порт UART
-
ЖК матрица ИЖГ7–640–480 от Саратовского НИИ «Волга»
К сожалению, мне не удалось найти информацию, сколько в итоге удалось выпустить ноутбуков. По всей видимости, эксперимент с внедрением детского ноутбука в школы оказался неудачным, и от его реализации отказались, сконцентрировавшись на более прибыльных проектах, например — продвижение собственного аналога Smart TV из 90-х и другой техники компании.
Перейдем к сути

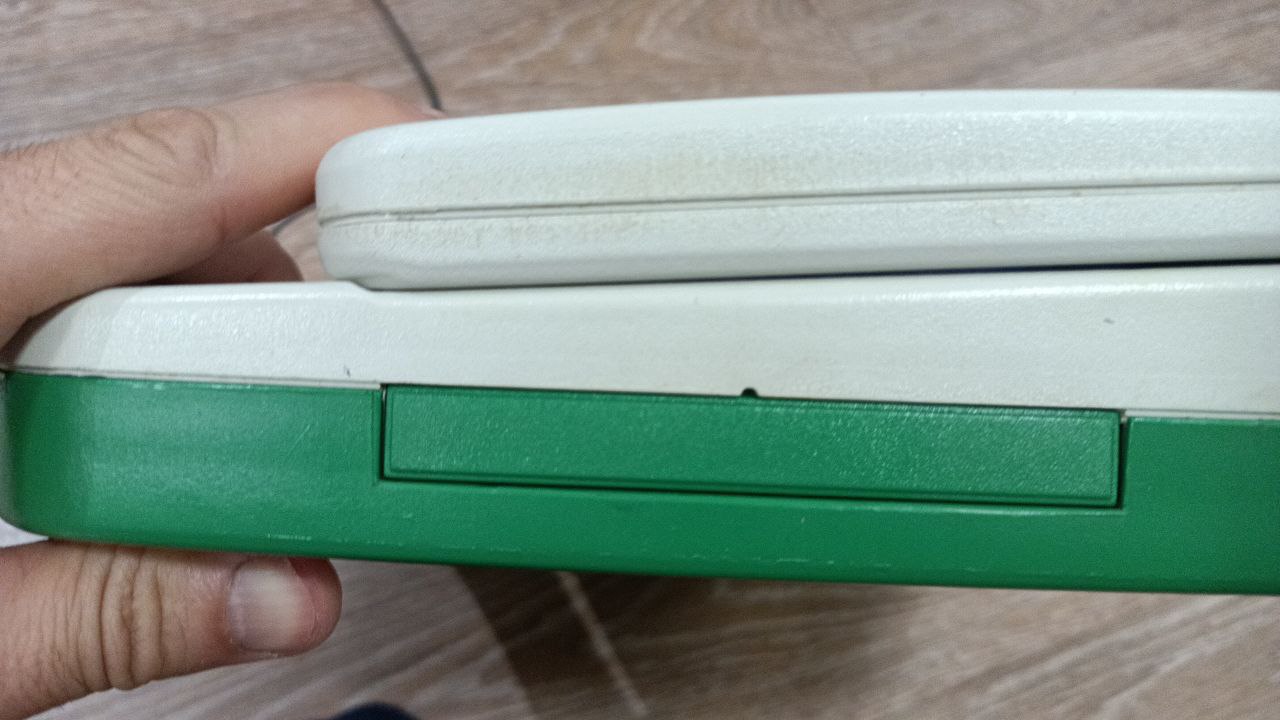

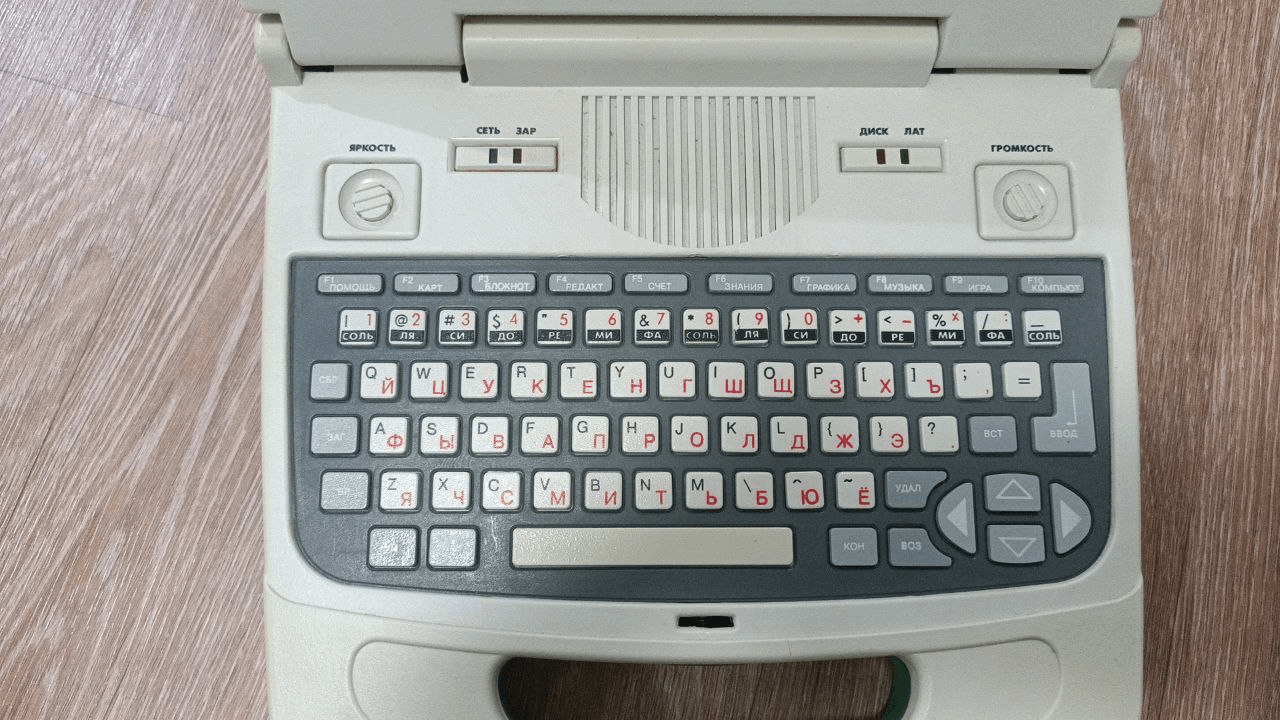

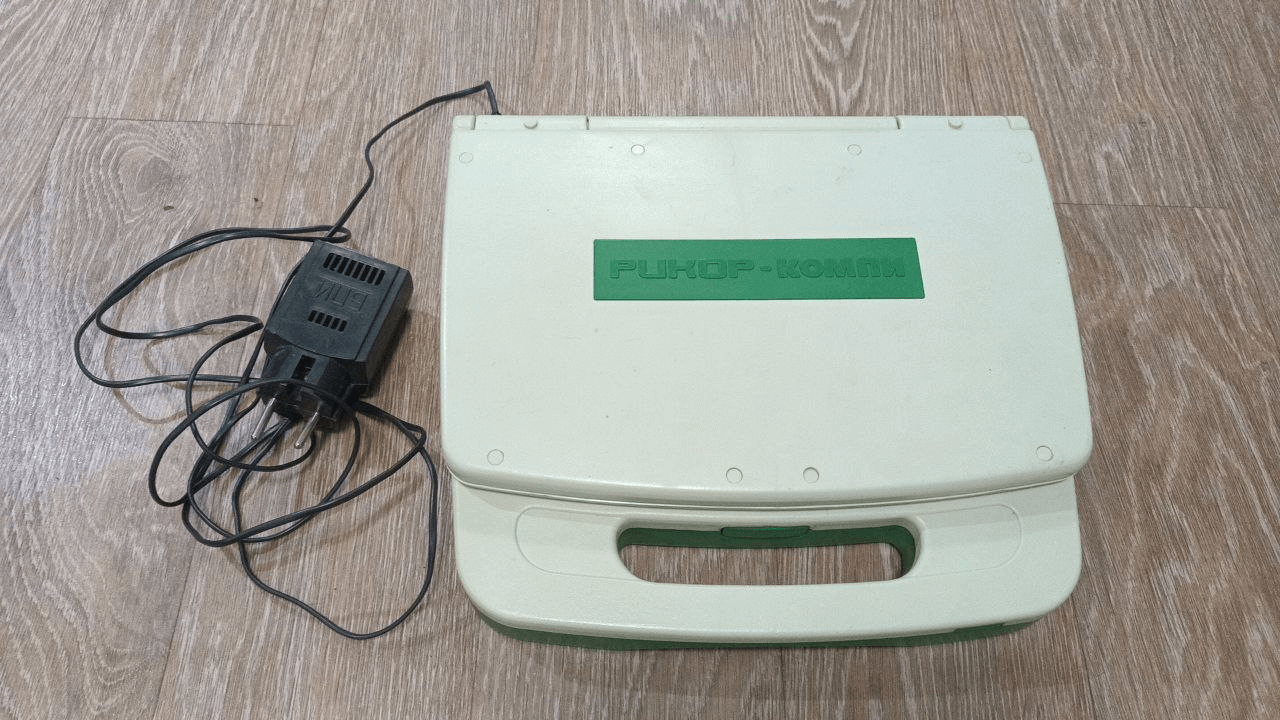

В руки Михаилу попался нерабочий Ricor Compi 100. Вот так он выглядит в сложенном виде + клавиатура. На дне шильдик «Рикор Компи» и цифры 9807035. Его вид отличается от шильдика ноутбука, попавшего в руки проекту «Электроника. Сделано в СССР», где четко и ясно обозначена дата производства (1996.08). Как я лично предполагаю, если следовать той же логике (сначала год, потом месяц и дата), то 9807035 могут означать дату 98.07.03, а 5 относится к заводскому номеру. Получается, ноутбуки были выпущены с разницей в пару лет, и у них заметно отличаются не только шильдики, но и наполнение с внешним видом. Но с датой производства все не точно: поправьте меня, если вы больше понимаете в этом.

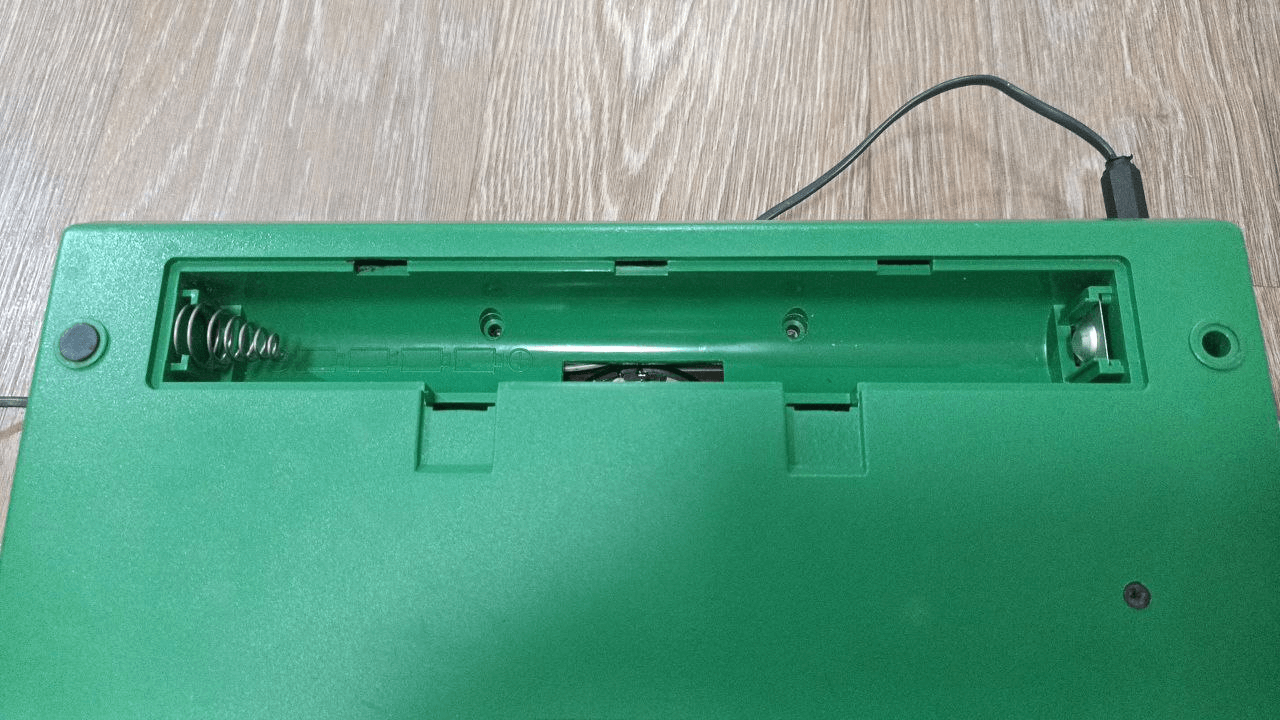

Из того, что первым бросается в глаза — у ноутбука есть зарядное устройство, но сам ноутбук способен работать от батарейки. Первая мысль с непривычки к таким вещам — зачем там разъем и перекидные контакты? :D

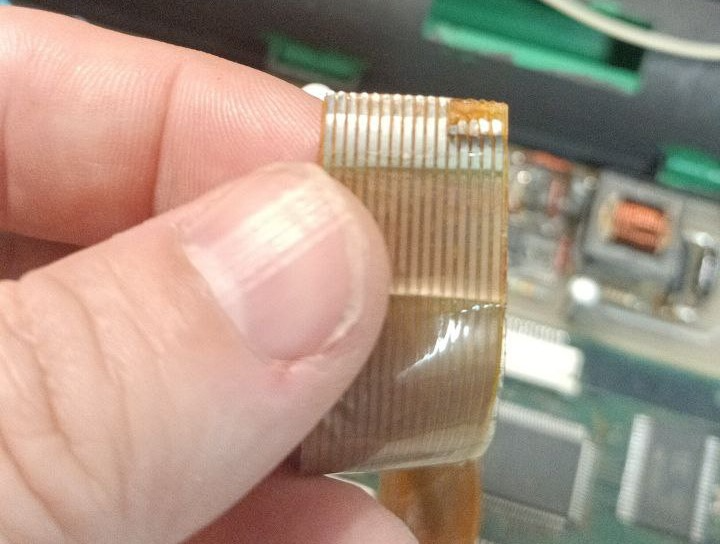

Ноутбук изначально хотели выкинуть, но Михаил уговорил отдать раритет на восстановление. Проблема оказалась максимально простой — кто‑то неправильно вставлял шлейф и погнул часть контактов. С его восстановлением ноутбук снова заработал!

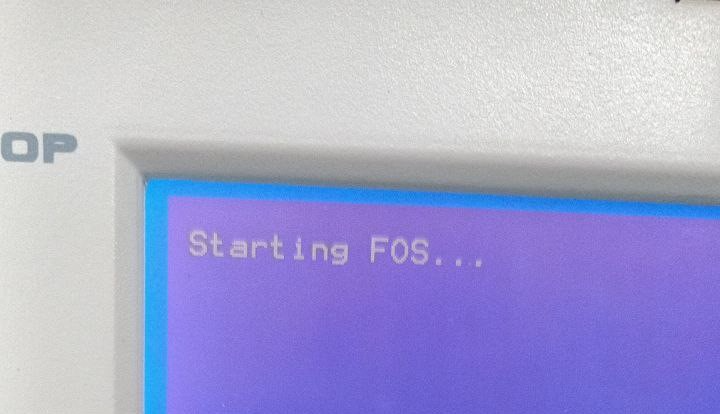

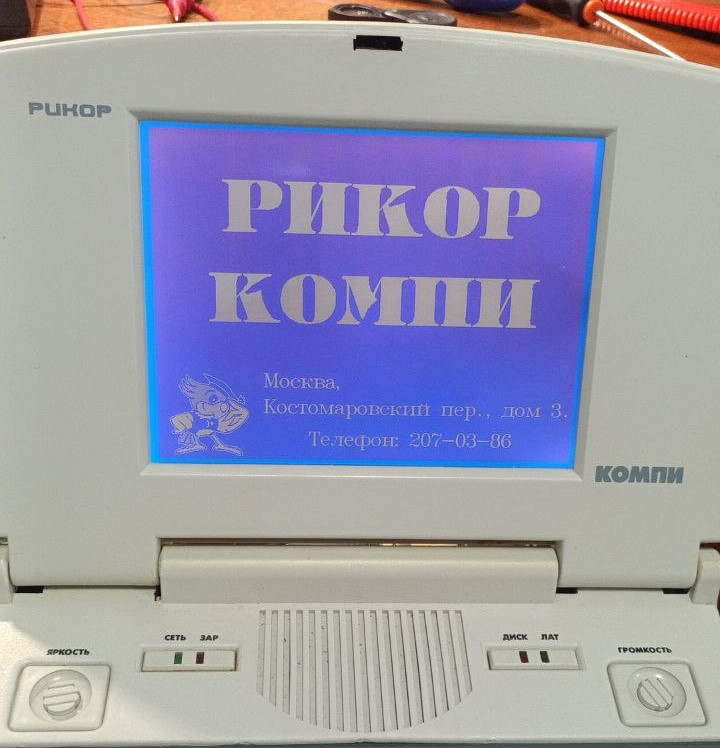

При включении пользователя встречает вот такой экран загрузки. А также «загадочное» Starting FOS.
FOS — это свободно распространяемая микроядерная ОС, судя по описанию разработанная Олегом Федотовым или при его участии. При желании с ОС можно ознакомиться на сайте sourceforge, сайт проекта (http://fos.osdev.ru/), к сожалению, уже не действует. Последнее обновление ОС выходило в 2013 году. Зато есть описание 16-летней давности с Ответы@mail.ru (простите, но что нашлось).
«„FOS“ — свободно распространяемая микроядерная операционная система
Основные характеристики:
— язык разработки C++/GNU Assembler
— среда/средства разработки — GNU/Linux, Emacs, GCC;
— FOS — 32-битная операционная система;
— микроядро (система сообщений с поддержкой очередей для каждого потока в отдельности);
— многопоточность (Аппаратно, на основе TSS. Для хранения TSS используются два дескриптора в GDT);
— менеджер памяти, работающий со страницами;
— Куча на основе распределителя памяти K&R;
— поддержка ELF;
— GRUB FS — ФС, виртуализирующая модули, загружаемые загрузчиком;
— сервера терминала и драйвера работают в режиме пользователя — пользовательские процессы;
— обработка прерываний в режиме пользователя — в данный момент используется в тестовом драйвере клавиатуры;
— сервер имен (namer), аналог VFS, поддерживает древовидный список объектов системы. Позволяет связать конкретный поток с именем в ФС (например, драйвер клавиатуры с /dev/keyboard или драйвер ФС дискеты с /mnt/floppy/) — аналог монтирования в *nix‑системах. Пользовательские потоки могут делать запросы, аналогичные open(), read(), write() в языке Си (при этом, все соединения с серверами происходят без сохранения состояния в ядре — приложение само может решить, как ему хранить смещения в файлах и остальные параметры — не в ущерб безопасности).Работа с драйвером консоли, клавиатуры происходит с использованием именно этой системы (да, монтировать можно не только „каталог“ но и „файл“, хотя, разделения между этими понятиями, с точки зрения namer нет)».

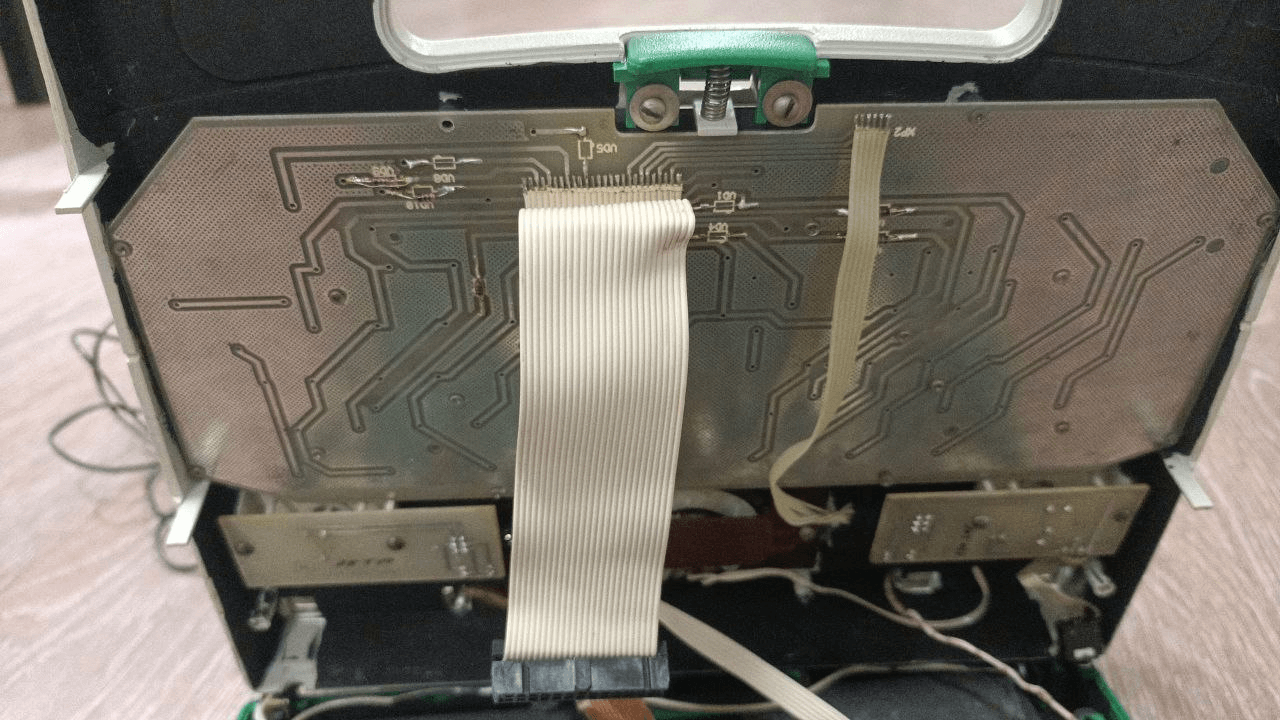

Теперь самое вкусное — внутренности ноутбука. Как я уже говорила, тут все очень отличается от варианта, попавшего в руки к «Электроника. Сделано в СССР». Поскольку это чужой ноутбук, Михаил не стал безжалостно разбирать его. Но мы покажем вам общие фото и коротко расскажем, что внутри.

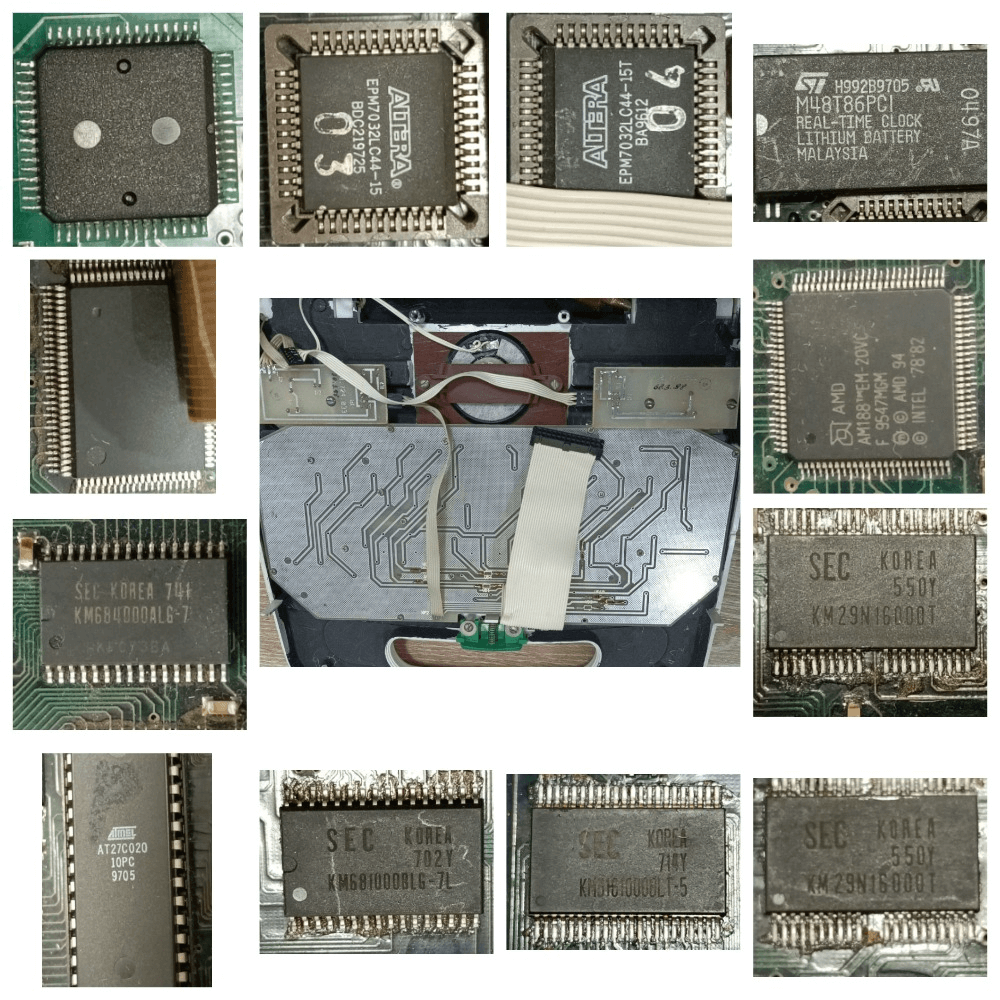

Тут мы видим:
-
память EPROM 2 megabit AT27C020 от ATMEL
-
несколько микросхем программируемых логических Altera epm7032lc44–15
-
несколько корейских микросхем SEC от Samsung
-
микроконтроллер от AMD AM188EM-20VC
-
несколько элементов без маркировки
-
на мониторе никаких маркировок нет
-
порты COM (DB-9M) и LPT (DB-25F)
-
переключатель ПТ83 (его нет в варианте, с которым я сравнивала ранее, зато там есть огромный тумблер. Похоже, там этот тумблер самодельный, может даже потому что заводской ПТ83 сломался).

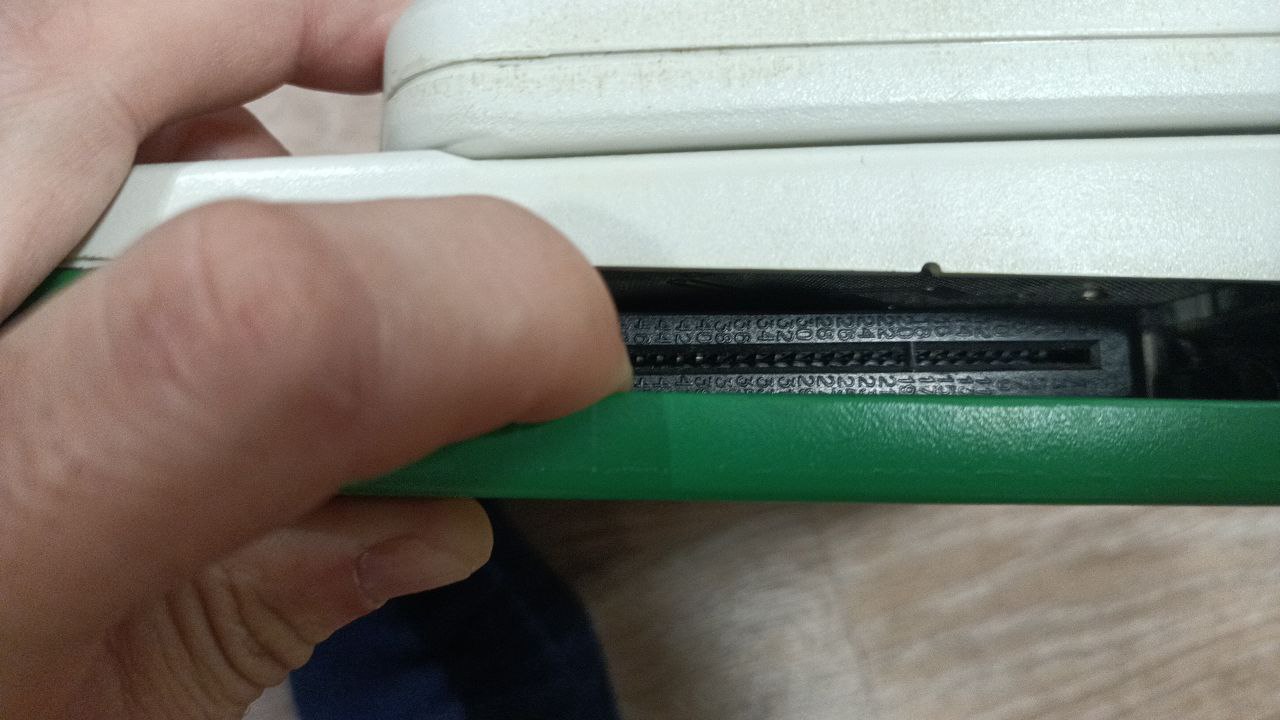

Увы, но в ноутбуке не установлено вообще никаких программ. После запуска FOS мы увидели только меню. По всей видимости, софт загружался с RAM картриджей. Их, к большому сожалению, в наличии нет, поэтому и оценить, как работали все перечисленные программы, не получится. На видео все, что удалось «выжать» из устройства.
Вот такой была неожиданная находка. Жаль, что в интернете так мало информации об этом устройстве. Как правильно сказал Михаил, это уникальный компьютер постсоветского периода, который выпускался малой партией, сохранился в отличном состоянии и до сих пор позволяет с ним поработать. Были бы картриджи...
Делитесь в комментариях, если вам что‑то известно про Ricor Compi 100, что не указано в материале. Будем дополнять историю, чтобы она не канула в Лету.
Автор: Екатерина Анкотир
