В ходе подготовки к очередному семейному празднику — годовищны родителей решил воплотить в жизнь одну замечательную идею — создание уникального фотосветильника с помощью 3D технологий.
Идея пришла не мне, буду честен, увидел реализацию у моего интернет товарища — Николая Ралкова (за что хочу выразить ему отдельную благодарность за идею и помощь в решение возникающих проблем).
Итак, пробежимся по порядку.
Первое, с чего нужно начать, это с описания конструкции:

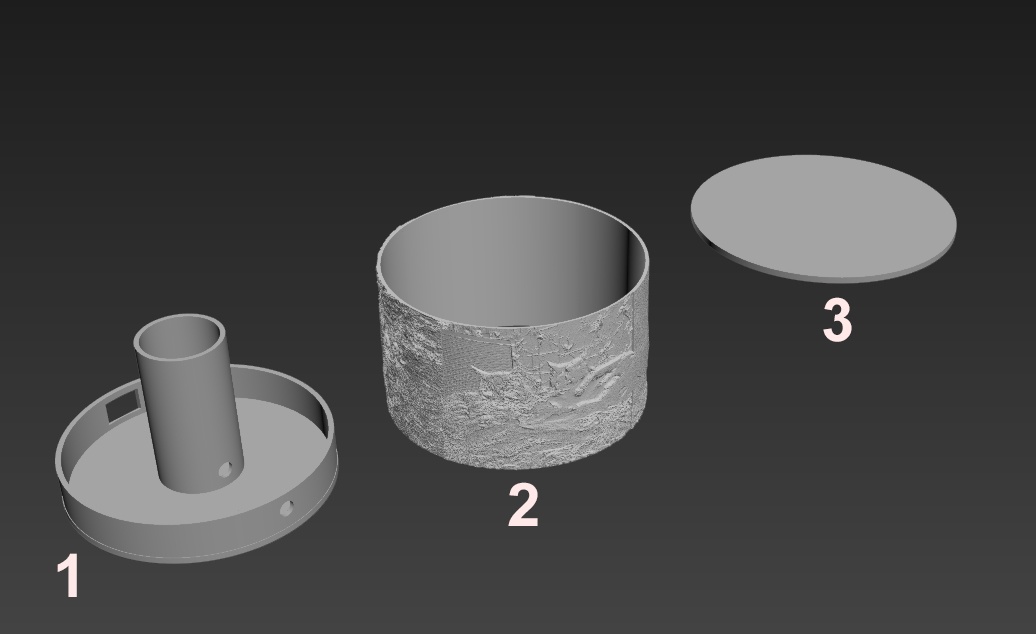

Как видно на изображении, нам нужно спроектировать основу нашей конструкции для её дальнейшей печати на 3D принтере.
1. Это основание, в котором будет закреплен разъем питания и клавиша включения и выключения. В моем проекте я немного усложнил конструкцию, добавив клавишу на 2 рабочих положения, в которых I — режим полного света, 0 — выключено, II — режим половинчатого света (можно сделать любой другой — мигающий, светомузыкальный, либо вообще вставить только 1 светодиод).
2. Это тело модели, через которую будет проходить свет. Обязательным требованием для неё в дальнейшем — это изготовление её из матового материала, например ABS пластик (PLA, PETG или SBS не подходят для этой задачи — проверено).
Готовить её будем из 4 изображений — фотографий, которые мы подгоним под один формат по размерам и выполним небольшую обработку в программном пакете для работы с растровыми изображениями, к примеру, всеми любимом Adobe Photoshop.
Подготовленные модели проходят перегонку и дальнейшую подготовку к работе в 3D редакторе. Об этом не буду подробно расписывать, лишь укажу ссылку на сайт, в котором растровое изображение будет преобразовано в рельефную плитку и сохранено в формате STL.
Сайт для изготовления плиток из растровых изображений.
Об этом очень подробно рассказываю в следующем видео:
3. Это крышка нашего изделия. Она копируется из основания или видоизменяется по вашему усмотрению. В идеале, подготовить в ней отверстия для крепления винтами крышки к телу изделия. Это необходимо для дальнейшего вмешательства в конструкцию, в случае возникших неполадок или ремонта.
После того, как вы изготовили модель, её необходимо отправить на печать — это самый длительный процесс всей нашей затеи и длится он порядка 1,5-2 суток, в зависимости от точности печати и модели вашего принтера.
В дальнейшем, когда детали будут у нас готовы, нам понадобится подготовить электрические составляющие для нашего проекта. Собирать будем следующую схему:
Нам понадобится:
- Светодиодная лента. Длина, мощность и кол-во на ваше усмотрение. Но важно помнить, что мощность и длина ленты подбирается соизмеримо с блоком питания. В моем случае общая длина ленты мощность 9,6 Вт/метр не превышает 1 метра для блока питания 12В 1А — 12Вт.
- Блок питания.
- Клавиша включениявыключения
- Разъем питания под разъём вашего БП
- Провода и комплект для пайки + само паяльное оборудование
- В проекте ещё был использован 1 диод
- Немного терпения и энтузиазма
Подробно сборку конструкции я изложил в видео. Это наглядно и подробно.
<iframe width="560" height="315" src="https://www.youtube.com/embed/6PfXwSGHu6Y" frameborder="0" allow="accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture" allowfullscreen></iframe>Единственное, что хочется добавить, нижнюю и верхнюю часть детали можно обработать и покрасить. Останется только просушить и собрать изделие.
Искренне надеюсь, что идея вам понравилась и кому-то она будет крайне полезна, как возможность создать уникальный и запоминающийся, а главное, памятный подарок близким и дорогим людям! Всем добра!
