Обсуждение Cubietruck (от создателей Cubieboard)

Первый open-source-hardware продукт команда Cubieteam разработала еще в августе 2012 года. В течение 2012, и в начале 2013 года команда не представила ни одного продукта. Но один из разработчиков команды Cubieteam, сказал что проект уже вышел на новый технологический уровень сопоставимый с промышленными решениями. Это уже не тот небольшой проект предназначенный сугубо для любителей техники. Мы сделали массовый продукт для рынка, который распространяют крупные поставщики.

Каждый шаг команды Cubieteam очень сложен и труден, но команда очень рада успехам. Cubieteam — небольшая команда, с несколькими молодыми людьми, у которых нет опыта ведения бизнеса, умения управления компанией, но очень любит современные технологии. Команда Cubieteam объедена общей мечтой: «Создание дешевого мини-компьютера и обмен технологиями с гиками со всего мира».
Для нас было большой неожиданностью, когда мы получили более чем 90000$ для начала производства Cubieboard. Эти деньги мы получили от энтузиастов, друзей, и желающих получить заветную плату, путем предоплаты. За прошлый год множество людей связывалось с нами для изменения продукта, что делало изготовление продукта не легким делом. Команда Cubieteam ограничена в возможностях делать больше проектов, но не хочет разочаровывать поклонников, и не смотря на все трудности продолжает работу.
Каждый год технологии встраиваемых решений улучшаются (embedded SOCs). Мы горды, быть на пике современных технологий. И основываясь на предложениях в форумах, от клиентов, команда Cubieteam решила разработать второй open-source hardware продукт. Это другая PCB модель платы, названая CubieTruck.

Возможности CubieTruck:
Процессор: SoC AllWinner A20 ARM® Cortex™-A7 Dual-Core(двухъядерный процессор)
GPU ARM® Mali400MP2, Complies with OpenGL ES 2.0/1.1, HDMI 1080p@30fps или 720p@60fps
Оперативная память: 1GB/2GB DDR3 @480MHz
Пользовательская память: NAND память + MicroSD или TSD+ MicroSD или 2*MicroSD
SATA: поддержка дисков от 2T до 2.5T размером 2.5'
Питание: 5V постояного тока в 2.5A, при подключенном диске SATA, поддержка Li-ion батареи и RTC(часы реального времени)
Сеть: 10/100/1000 Ethernet, Wi-Fi+BT с антенной на плате
Разъемы: два порта USB 2.0 HOST, и один порт USB 2.0 OTG, один SPDIF, один IR, четыре LED индикатора, наушники, три программируемые кнопки
Операционная система: Ubuntu Desktop 12.04, Android 4.2.2
Размер: 11 см x 8 см x 1.4 мм

На плате разведено 54 контактов подключения: I2S, I2C, SPI, CVBS, LRADC x2,UART, PS2, PWMx2, TS/CSI, IRDA, LINEIN&FMIN&MICIN, TVINx4

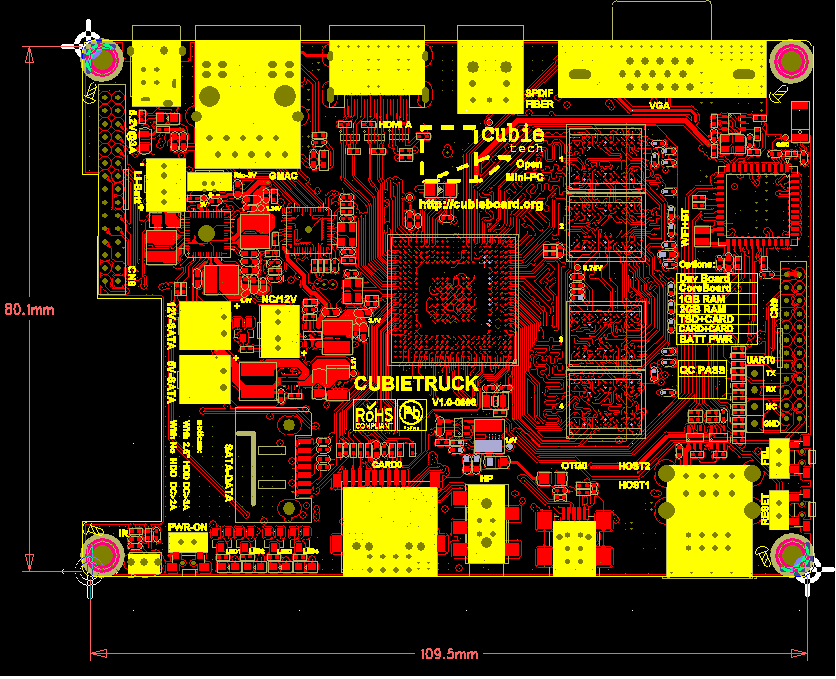

Топология печатной платы:

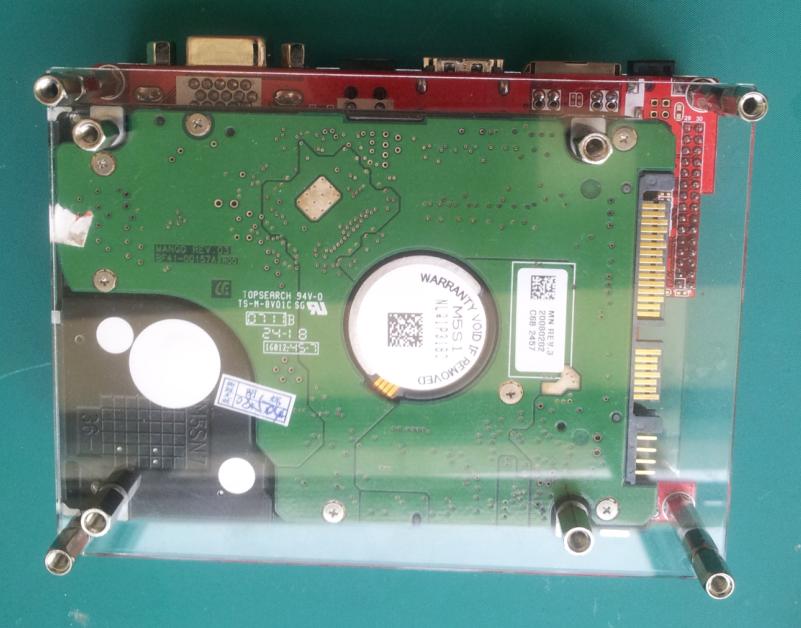

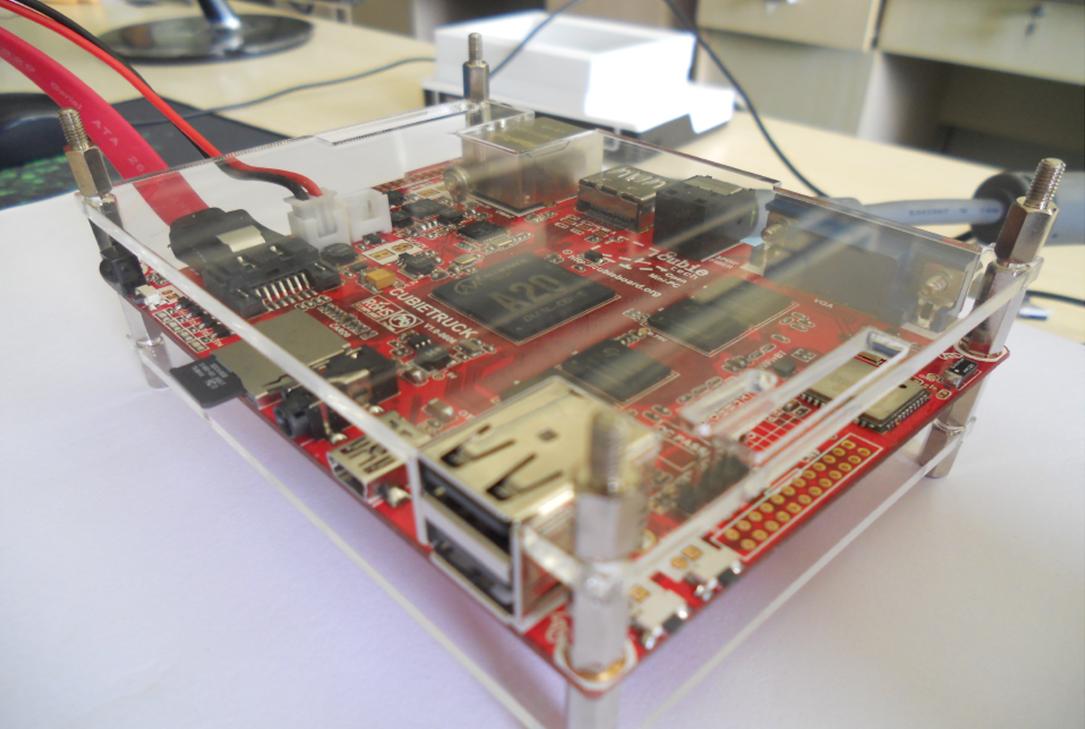

Фотографии:

Ссылка на оригинальную статью The 2nd PCB model cubietruck discussion.

Автор: devzona
