Разбираем и тестируем блок питания XPG Fusion 1600Вт — Gan, планарный трансформатор, и мощность на грани разумного

Блок питания — зачастую достаточно несложное и даже скучное устройство, но не в этом случае. XPG Fusion 1600W Titanium выпущен компанией XPG (дочерняя компания ADATA), а построен инженерами Delta Electronics с использованием передовых технологий в виде GAN мосфетов, планарного трансформатора, цифрового управления с софтом для компьютера и применением топовых компонентов. В обзоре проведём тесты и, конечно же, заглянем внутрь столь технологичного девайса!

Интересные ощущения начались сразу с получения коробки. Коробка вполне себе обычная, картонная, красивого красного цвета, с анимешным персонажем Mera. Но что совсем необычно, так это размер и вес! Она гигантская, в её габариты можно вписать пару ITX компьютеров, и ещё останется, а вес составил более 4 кг!
Сзади можно обнаружить основные характеристики блока питания XPG Fusion, а также список кабелей, входящих в комплект поставки.

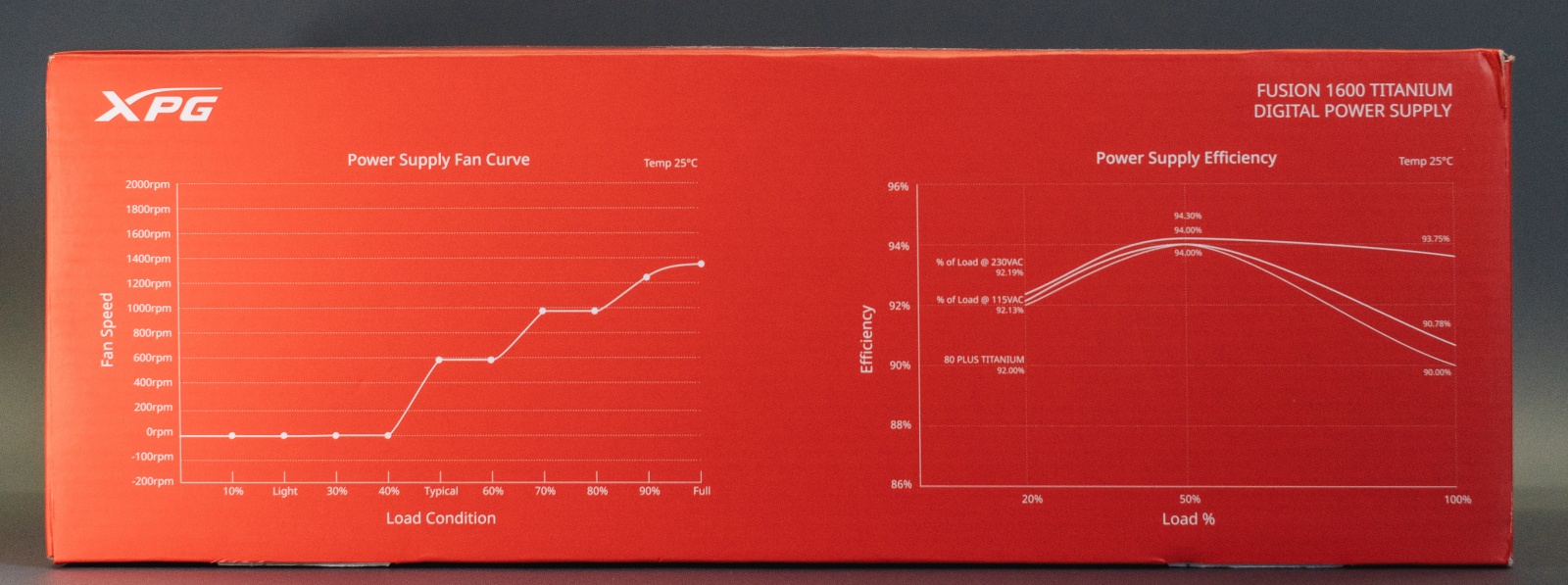

На торцах указан график зависимости КПД от нагрузки, а также зависимость оборотов вентилятора от уровня нагрузки на блок питания.

Внутри коробки лежит сам блок питания, защищённый пенопластовыми противоударными проставками, а также ещё одна картонная коробка с проводами.

В коробке находится мешочек со всеми проводами, 6 толстых Velcro стяжек для проводов и 4 винта крепления.

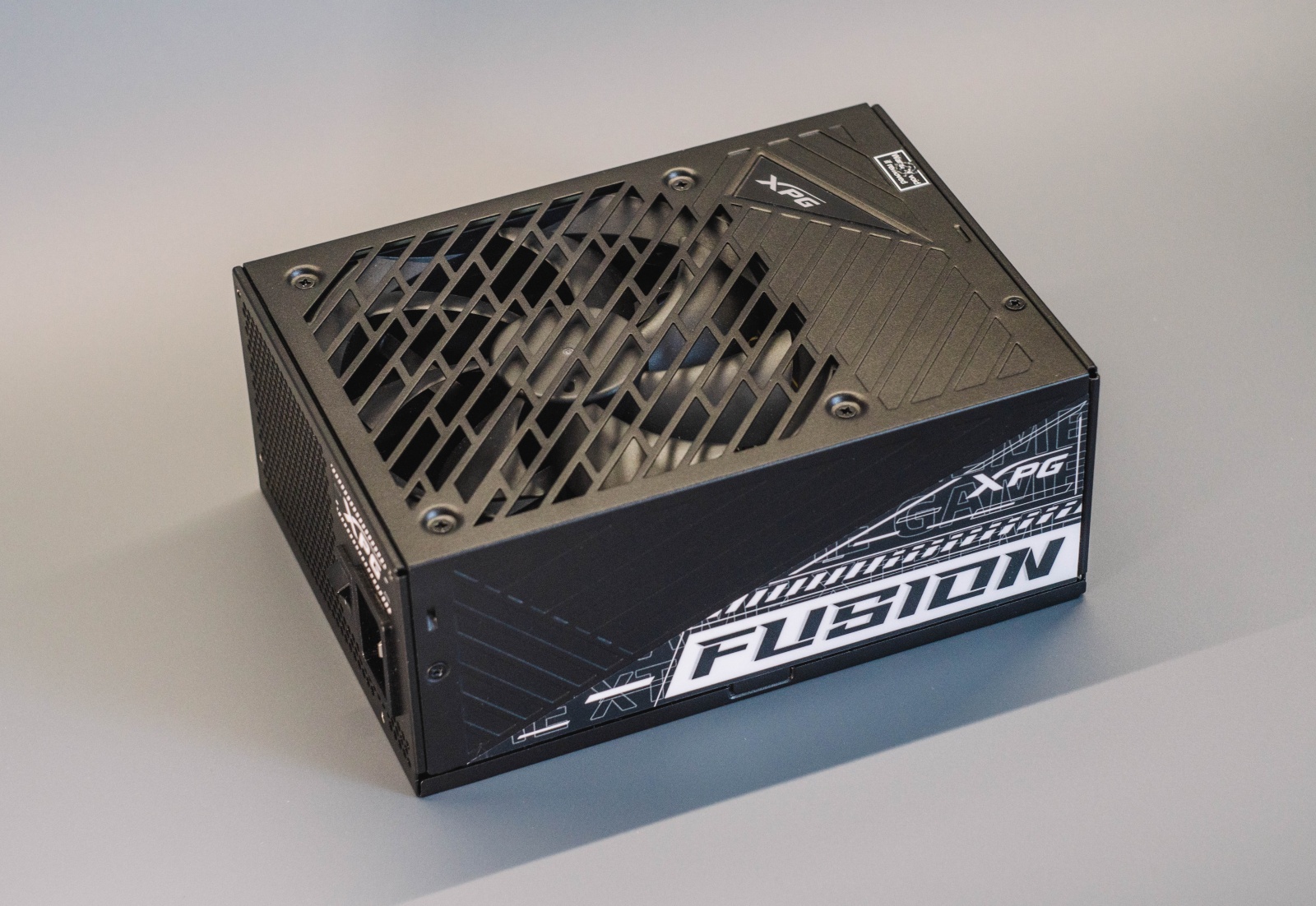

К проводам мы ещё вернёмся, а сейчас посмотрим на сам блок. Его размеры составляют 21 х 8,6 х 15 см. Размеры вполне себе стандартные для ATX блока, кроме, конечно же, длины. Она больше, чем у классических блоков меньшей мощности, и этот факт надо учитывать, выбирая корпус под сборку с блоком питания XPG Fusion. В большинстве современных корпусов, где БП убран под кожух снизу, для установки придётся снять корзину с HDD дисками.

Внимательный читатель уже заметил нестандартный для наших краёв порт питания. Вместо IEC 320 C13, который способен пропустить до 10 А при 250 В, тут установлен порт C19, способный пропустить до 16 А при 250 В. Видеть его где-то вне сервера или PDU для серверной стойки достаточно необычно. В России, правда, никаких бонусов от этого нет, так как этот коннектор больше рассчитан на страны с напряжением 115 В, при котором требуется больше тока, отчего повышаются требования к коннекторам и проводам.

С обратной стороны расположены модульные разъёмы. Все провода у данного блока могут быть отстёгнуты и убраны. Из интересного можно отметить пару нативных 12VHPWR разъёмов для видеокарт NVIDIA.
Тут же есть PRIME PORT, который позволяет управлять блоком питания из операционной системы, и OC LINK коннектор, который позволяет подключить несколько блоков питания XPG Fusion для их одновременного запуска!

На торцах нет ничего лишнего, просто глухие стенки с наклейками и выштамповкой с геометрическими узорами.

![[Pasted image 20250110131116.jpeg]]

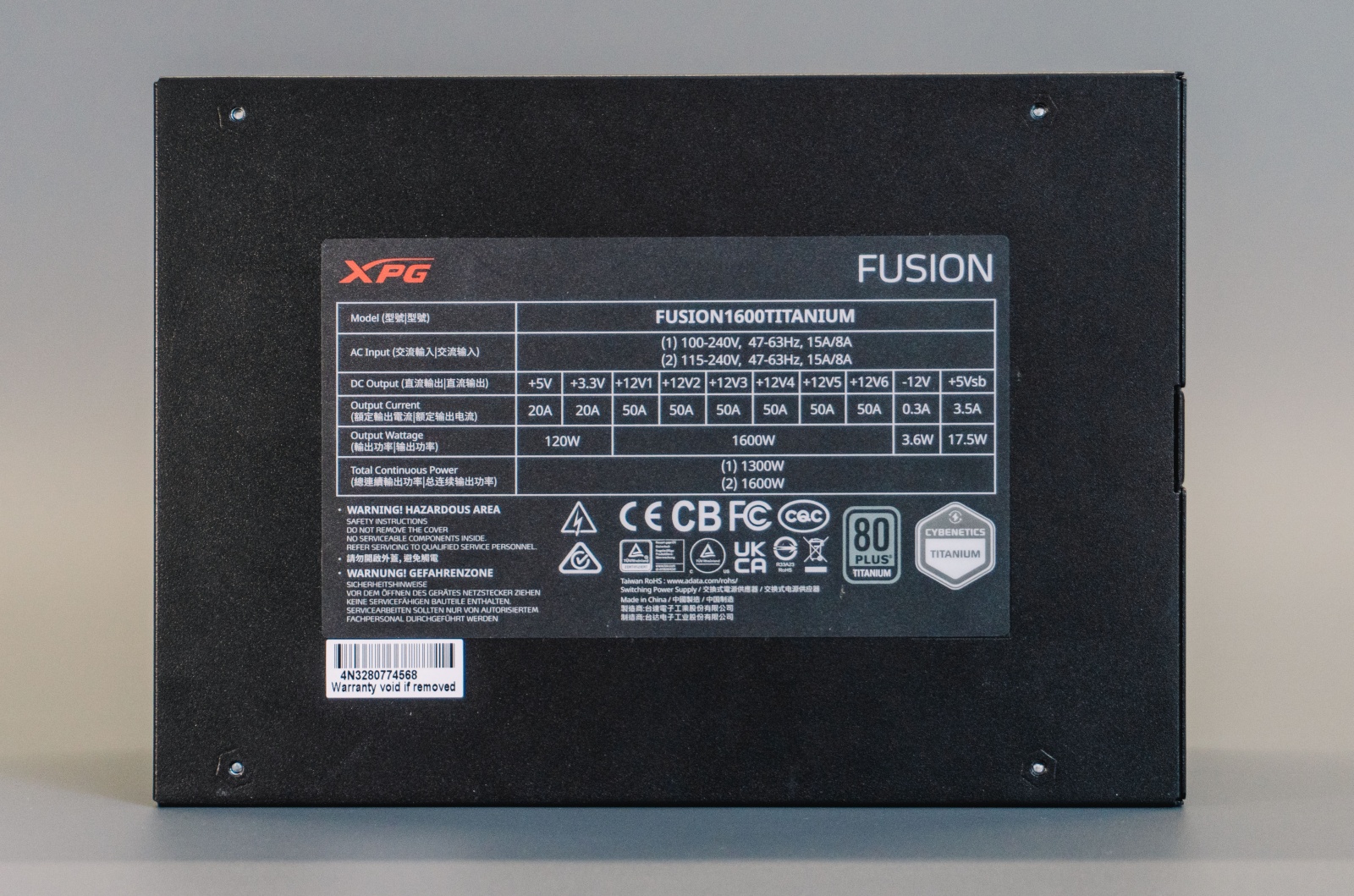

Сверху же можно найти подробные характеристики.

Насчёт проводов. Всего их 23 штуки:

Такой набор позволит подключить топовую материнскую плату с парой 8pin коннекторов для процессора. Я бы, наверное, хотел увидеть не 2, а 4 таких коннектора для работы с мощными двухпроцессорными серверными платами, которые вполне себе могут встретиться в мощных рабочих станциях, для которых этот блок будет особенно полезен.

Модульные коннекторы для видеокарты и CPU имеют идентичную распиновку, и при большом желании можно заказать пару кастомных кабелей для питания CPU.

Для современных видеокарт с PCIE5.0 HPWR коннектором есть аж 2 провода. Таким образом, можно нативно подключить аж 2 видеокарты типа RTX 5090 или 4090! Но если ваша видеокарта имеет более старые PCIE коннекторы питания, то не беда, ведь тут аж 14 проводов 6+2pin для подключения PCIE устройств! На практике провода с разветвителями на конце имеют 12VHPWR коннектор со стороны блока питания. Таким образом, максимум можно иметь 14 коннекторов PCIE 6+8pin, либо два 12VHPWR коннектора и 6 коннекторов 6+2pin.

Это позволяет подключить аж 4 видеокарты 4090, используя 2 нативных 12VHPWR коннектора, и ещё несколько 4090, используя переходники 3x6+2pin на 12VHPWR. И такое чудо можно было увидеть в рамках демостенда ADATA на CES 2023.

(Источник: i2hard.ru/publications/32991)

Тестирование

КПД

Мой тестовый стенд рассчитан на 1 кВт, поэтому для нагрузки блока XPG Fusion пришлось усилить его тестером аккумуляторов Yarst на 75 А, а также дополнительной резисторной нагрузкой общей мощностью в 600 Вт. Для забора данных от сети я использовал умную розетку Shelly 1PM Plus c калиброванным значением резистора для точности до 1,5 %.
Казалось бы, зачем столько нагрузок, если блок питания 1,6 кВт? Ответ прост: блок на деле способен отдать немного больше, чем заявленные 1600 Вт.

Результат тестов отличные.
Цифры вполне умещаются в сертификат 80+ Titanium если учитывать точность в 1,5 % на ваттметрах. И цифры, честно говоря, удивили. 90+ % КПД даже на минимальных нагрузках — это очень радует и часто недостижимо для бюджетных блоков большой мощности.

Пик КПД пришёлся на 50 % и составил 95,7 %, а при полной нагрузке блок питания рассеивал чуть более 100 Вт тепла.

Нагрев

В компьютерном софте заранее выставлена стандартная кривая для оборотов вентилятора.

Я нагрузил блок на 1600 ватт и оставил его работать на 15 минут. Результат оказался неинтересным, так как блок не прогрелся выше 50 °C ни в одном узле.

Я решил поступить по-другому. Нагрузил блок на 1700 Вт, что немного больше его максимальной мощности, и оставил его работать на 5 часов при температуре 24 °C. По окончании теста результат стал интересным.

Из всего блока как-либо серьёзно прогрелся только трансформатор, и то до вполне приемлемой температуры в 79 °C.

Второе место занял PFC модуль, нагревшись до 46,4 °C.

А остальные части блока не прогрелись выше 38 °C.

Про шум блока много сказать нельзя. Где-то до 40 % оборотов я просто не слышал работу вентилятора, при 60 % появился небольшой гул и лёгкое шуршание воздуха, а при перегрузке вентилятор вышел на максимальные обороты и шумел ощутимо. Если корпус компьютера имеет хорошую продувку, а сам ПК стоит под столом, то я бы назвал уровень шума приемлемым. Если же слушать этот блок в метре на рабочем столе, то становится некомфортно как от шума, так и от количества тепла, которое выпускают электронные нагрузки (1700 Вт + более ста ватт тепла из самого блока).

Пульсации

Для тестирования я использовал осциллограф с частотой пропускания до 50 МГц, на щуп был установлен конденсатор на 10 мкФ для подавления иголок, которые не относятся к пульсациям блока питания, а замер производился со стороны резистивной нагрузки (линия 12VHPW, 500 W нагрузки).

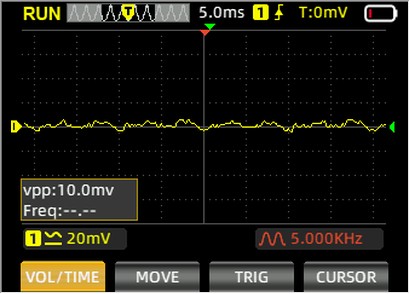

На нагрузке 50 % пульсации составили 10 мВ.

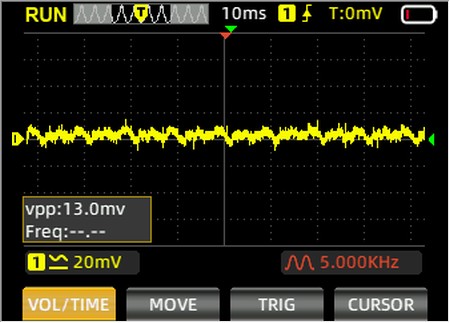

А на полной нагрузке в 1600 Вт, по 12 В пульсации составили всего 13 мВ!

Результаты просто потрясающие, особенно порадовал небольшой рост при повышении нагрузки. Итоговая цифра в 9 раз ниже, чем требует того стандарт ATX по линии 12 В. Я не мог поверить своим глазам и на всякий случай провёл тесты 2 раза и сравнил с другими блоками, но результат был стабилен, пульсации этого блока питания действительно на очень низком уровне!

Короткое замыкание

Для теста я поочерёдно замыкал линии 3,3, 5, 12 В, замеряя скорость срабатывания защиты и её пик, а далее сравнивая с эталонными значениями в стандарте ATX.

Никаких проблем не выявлено, при КЗ блок сразу отключается и уходит в защиту. После того как КЗ ушло, блок можно перезапустить, переключив сигнал PSON, и он без проблем стартует. Холодный старт под нагрузкой 100 % блок также переживает без проблем.

Разборка

Это самая длинная и самая интересная часть обзора. Все уже привыкли к платформам блоков питания, и все прекрасно знают про CWT и очередной хороший Seasonic. Да даже многие прошлые блоки XPG делались на вполне знакомых платформах, тот же Core Reactor 850, например, собран на CWT платформе. Но в этот раз ADATA выкатила что-то действительно интересное, ведь для изготовления XPG Fusion они скооперировались с Delta Electronics! Кажется, что эту компанию мы видим нечасто, а если и видим, то на вентиляторах и не более. Но люди, которые хотя бы чуть-чуть связаны с серверным железом, уже прекрасно поняли, что тут происходит и насколько высоко решила прыгнуть XPG, делая свой самый лучший блок.

Delta Electronics — это де факто стандарт для серверного охлаждения, а также блоков питания. Это один из крупнейших OEM поставщиков, но самый интересный факт заключается в том, что они делают инхаус-дизайны с очень высокой производительностью и не пренебрегают новыми технологиями.

Для разборки достаточно открутить 4 винта. Один из них под пломбой, поэтому при разборке мы теряем гарантию в 12 лет.

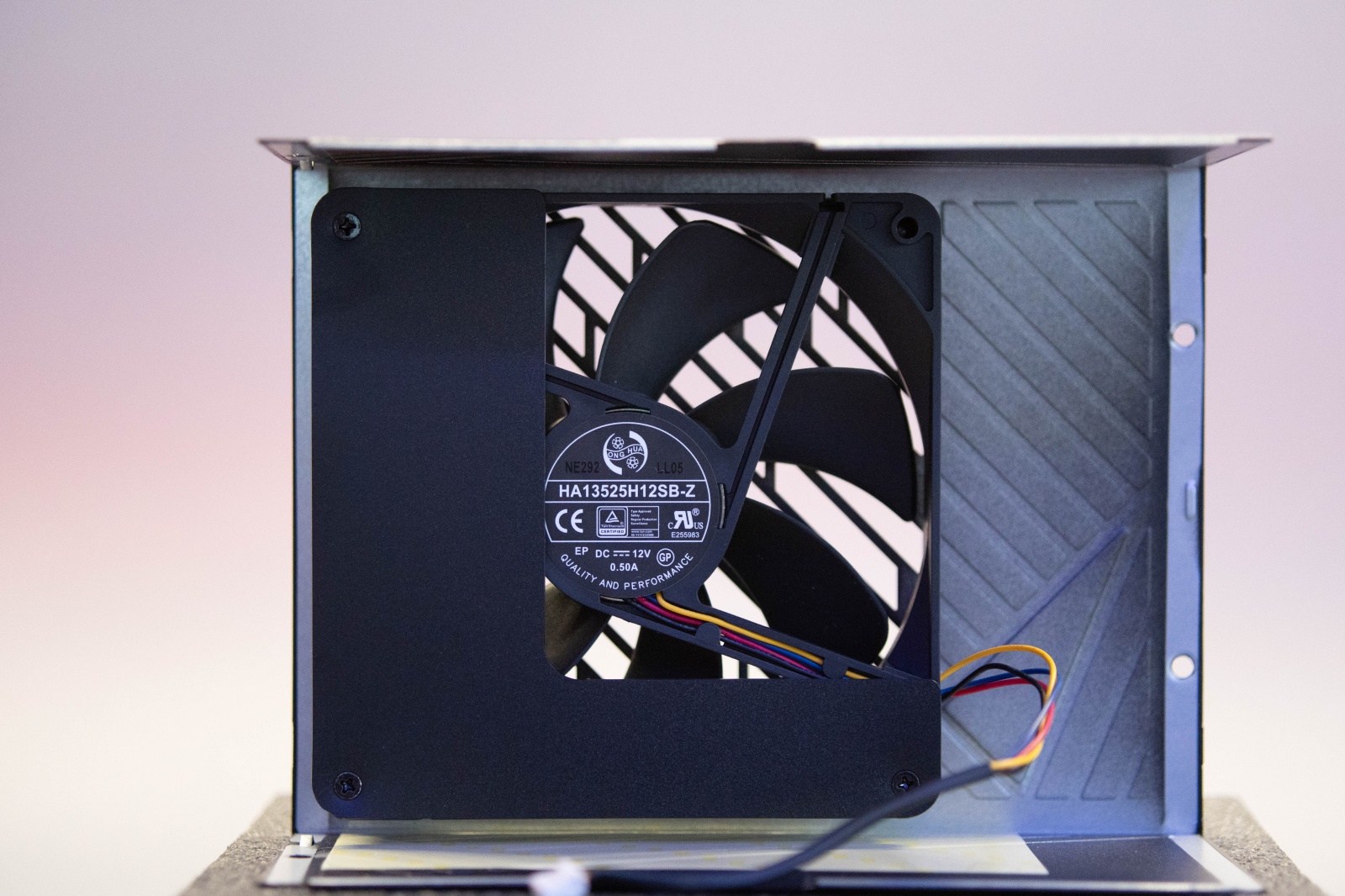

Под крышкой установлен вентилятор HA13525H12SB-Z от HongHua. Это тихий вентилятор с PWM управлением и шарикоподшипником. Вентилятор неплохой, немного необычно видеть именно его, смотря на более бюджетные XPG CYBERCORE блоки, в которых установлены Nidec Gentle Typhoon. Но в тестах данный вентилятор показал себя отлично как в охлаждении, так и в уровне шума, поэтому у меня к нему претензий никаких нет.

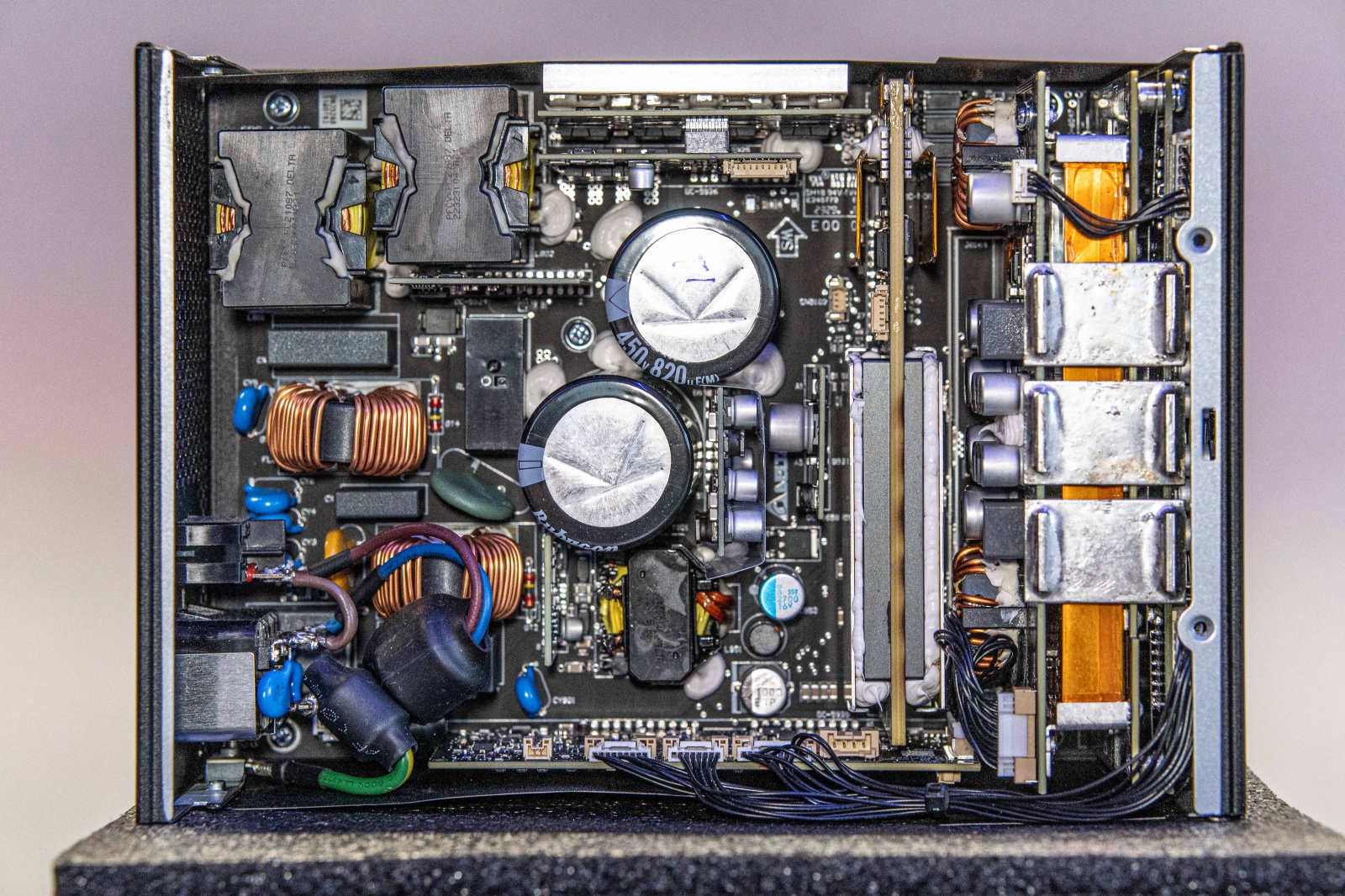

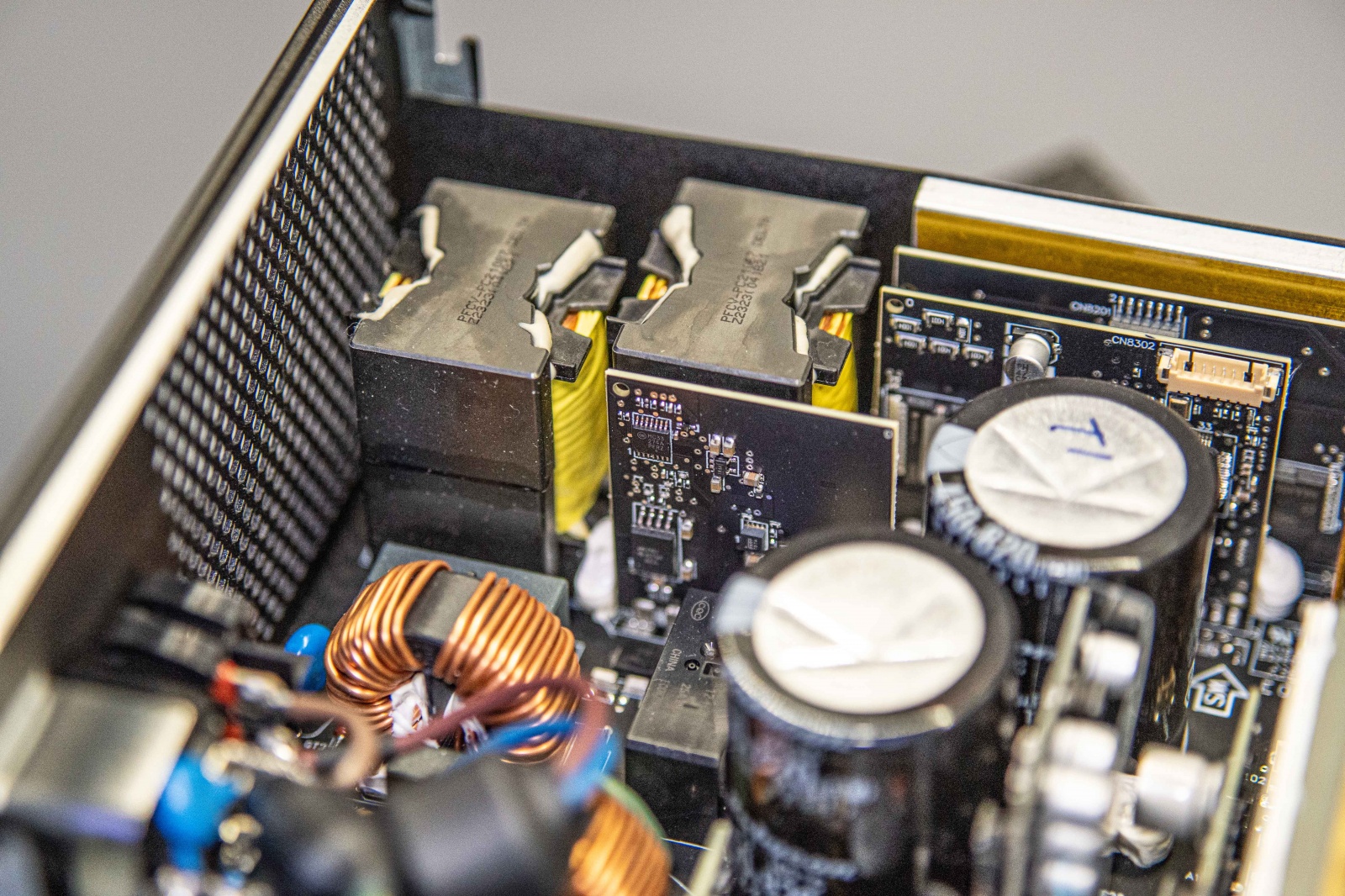

Общий вид на внутрянку такой. Компоновка плотная, но достаточно просторная для движения воздуха. В глаза сразу же бросается PFC модуль, который имеет сразу 2 трансформатора, большая зона сетевого фильтра, ну и главное нововведение в виде планарного трансформатора.

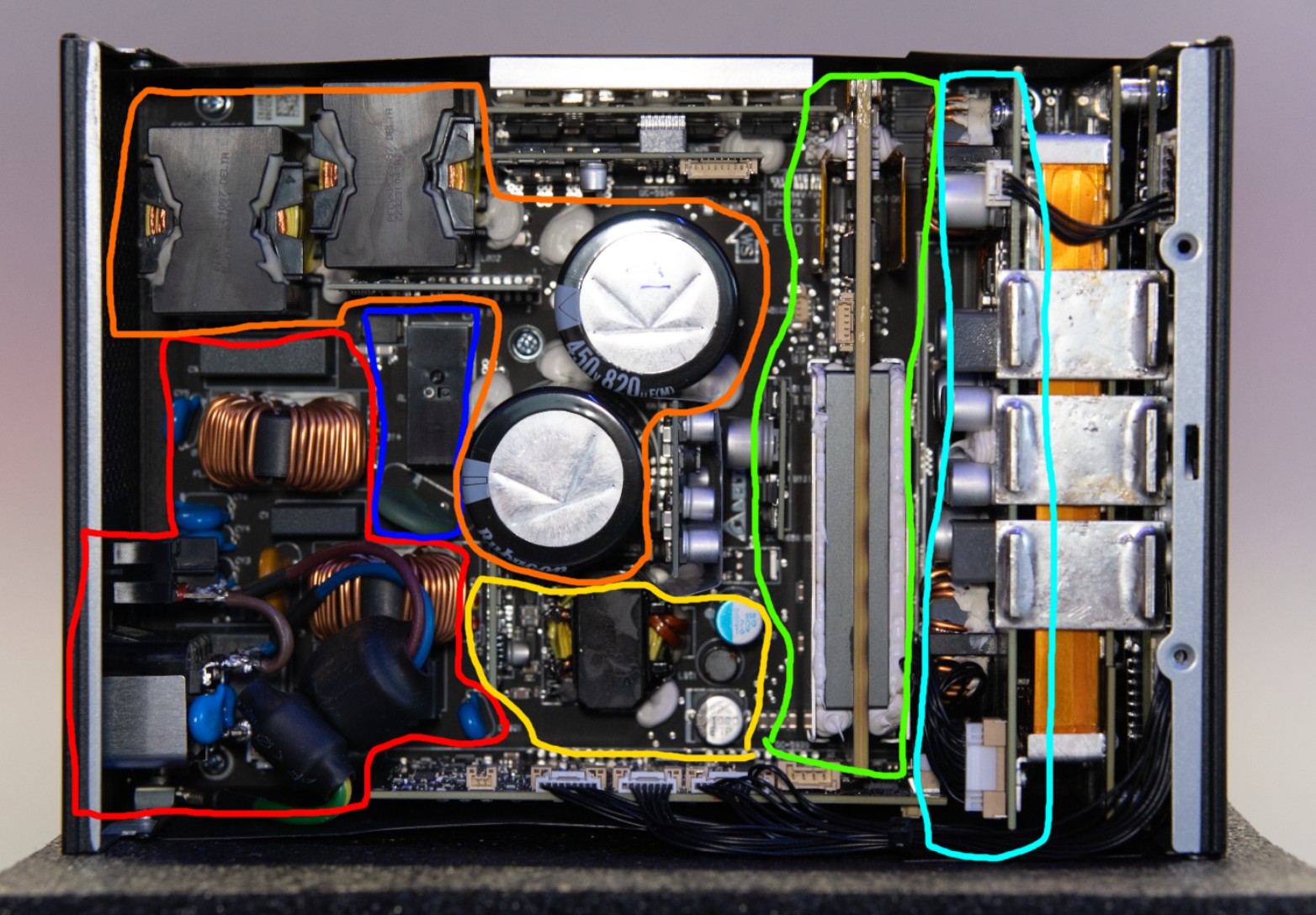

Структура блока вполне себе стандартная:

— Красный — входной фильтр.
— Синий — реле и термистор.
— Оранжевый — PFC и сетевые конденсаторы.
— Жёлтый — дежурный БП.
— Зелёный — силовой трансформатор и выпрямитель.
— Голубой — Преобразователи линий 3,3 V и 5 V.

Хочется отметить большое количество проводов и дочерних плат.

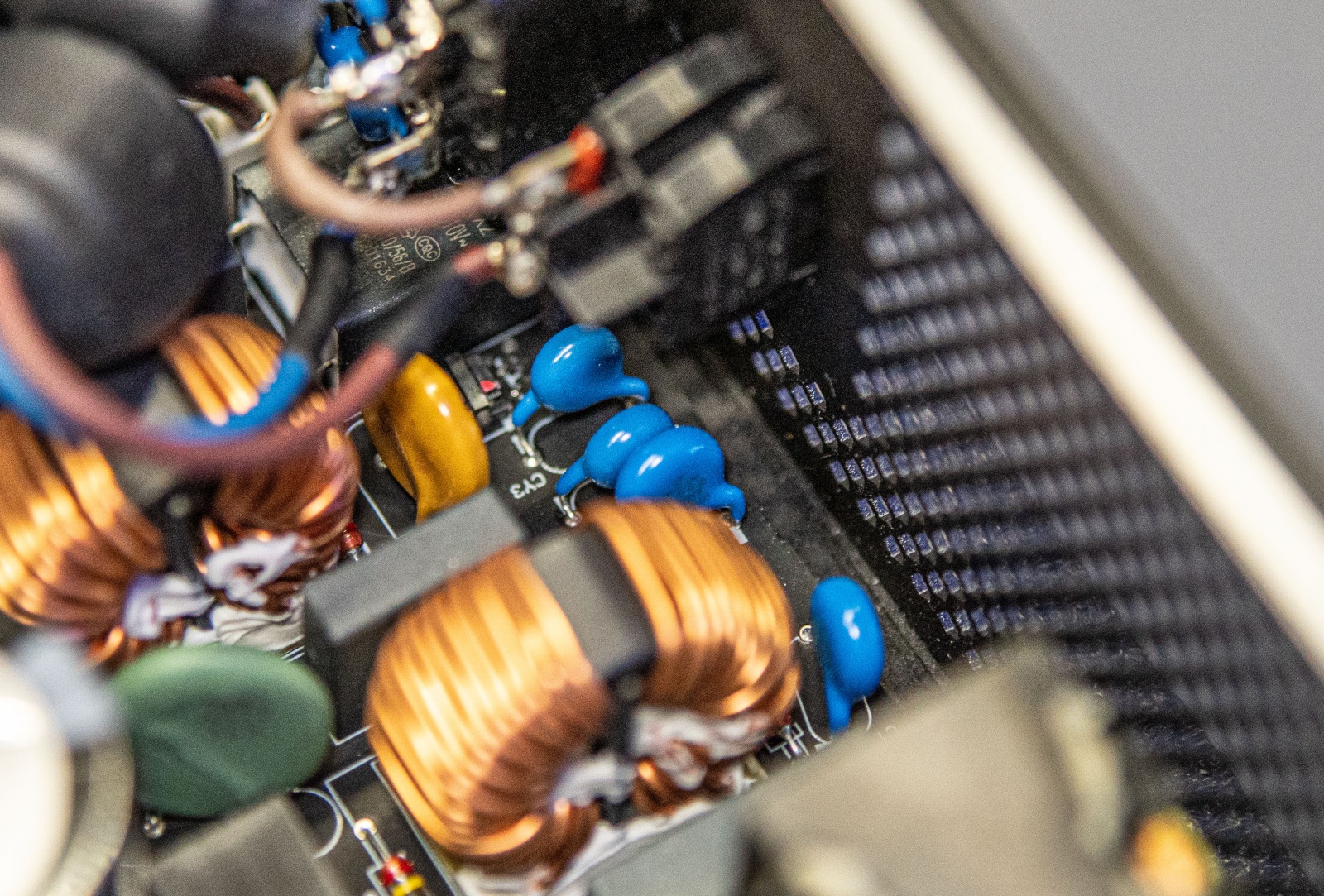

На входе установлен массивный фильтр. Одних только Y конденсаторов 7 штук. Сетевые провода идут через ферритовое кольцо от помех и имеют разъём для лёгкого отсоединения от платы.
После фильтров можно обнаружить термистор SCK-0512, а также реле для его шунтирования.

Выпрямитель и модуль PFC в данном случае являются одним целым узлом.

В данном узле используется топология Totem Pole. Если говорить очень кратко, то её плюсы — это очень высокий КПД (от 98 %) и очень хорошее соотношение размер/мощность в сравнении с классическими PFC модулями. Тут же можно найти GAN мосфеты IGT60R070D1 на 600 В при 20 А.

Gan технология требует отдельного обсуждения. Но так как это обзор блока питания, а не докторская работа по мосфетам, я лишь отмечу ключевые плюсы данного решения. В отличие от классических мосфетов, у GAN банально выше частота работы, а также сильно выше КПД при большей толерантности к высокой температуре. То есть можно собрать всё тот же классический PFC модуль, но при этом его можно греть немного сильнее, его КПД будет выше, а размер и требования к охлаждению ниже. Минус только один — цена.

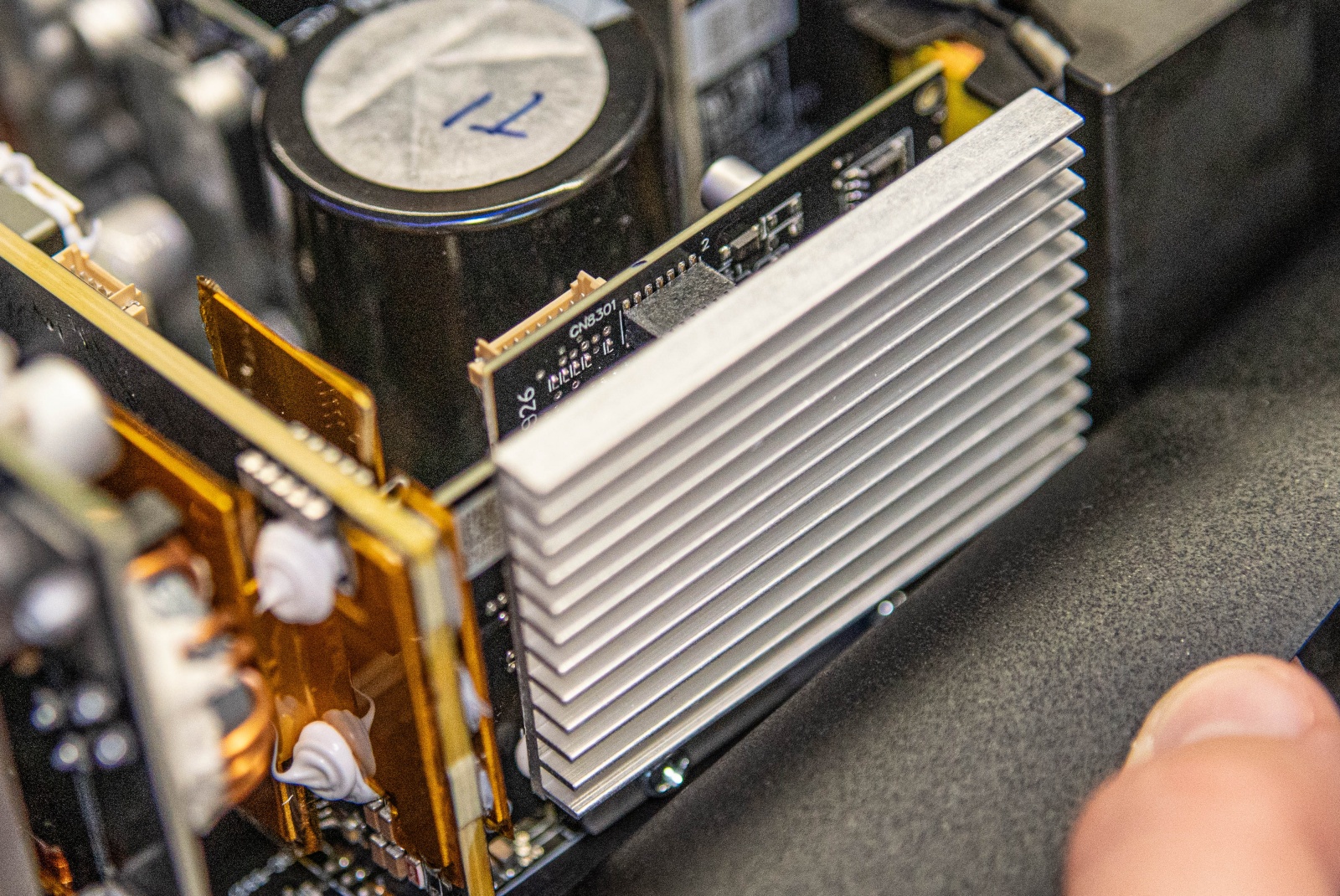

В итоге для охлаждения силовых мосфетов контроллера достаточно небольшого радиатора и лёгкого обдува, и это всё на мощности 1600 Вт!

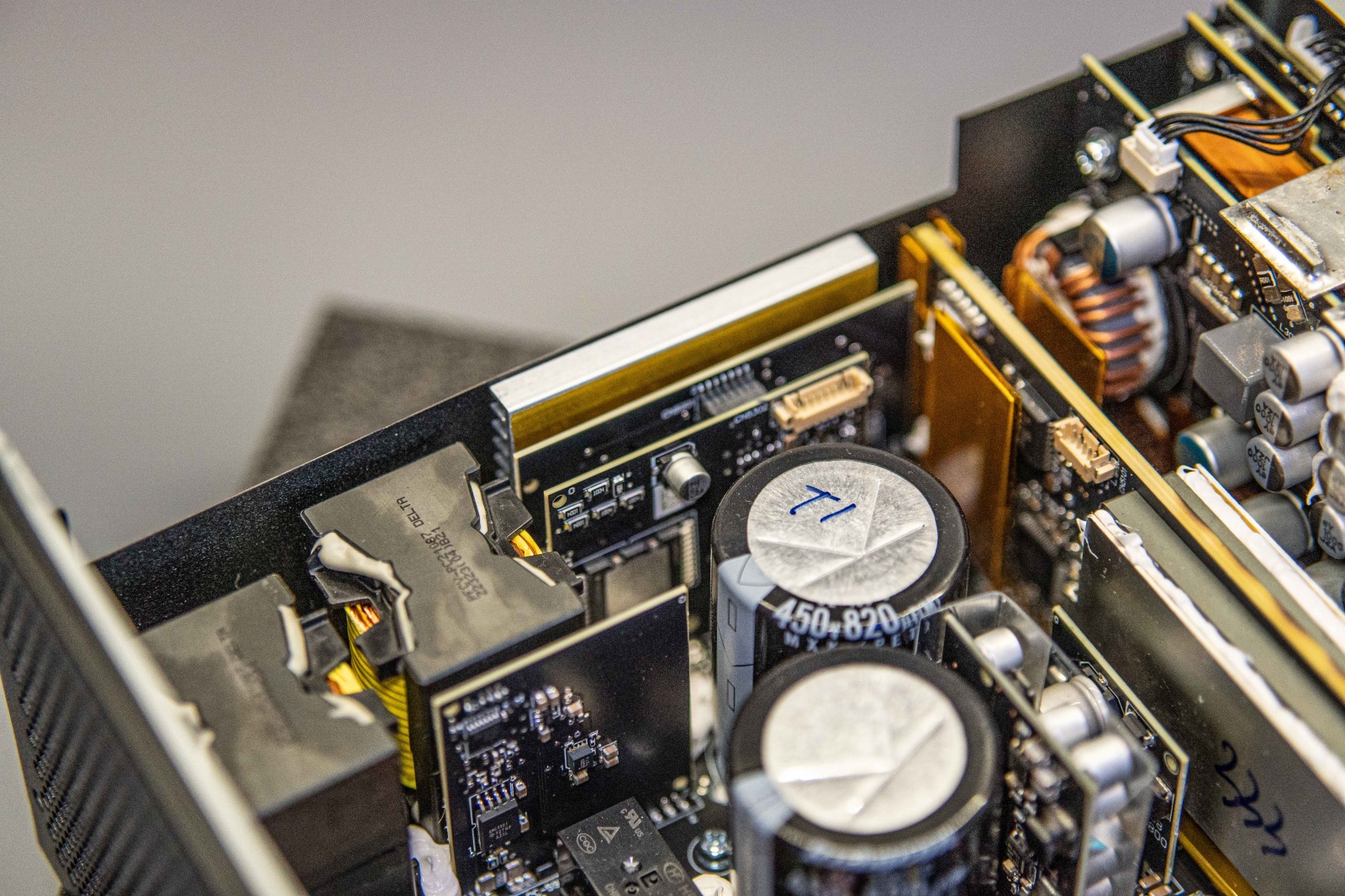

После выпрямителя можно обнаружить пару сетевых конденсаторов. И это действительно качественные Rubycon с рабочим напряжением 450 В и ёмкостью 860 мкФ. Общая ёмкость таких конденсаторов составит 1640 мкФ, что более чем достаточно для данного блока питания.

Дежурный блок построен на микросхеме LD5762E, примечательно исполнение данного узла, а также контроллер с полноценным внешним мосфетом. Заявлено до 17 Вт на линии 5VSB, но я не удивлюсь, если данный узел может в 2, а то и в 3 раза больше, а ограничение программное.

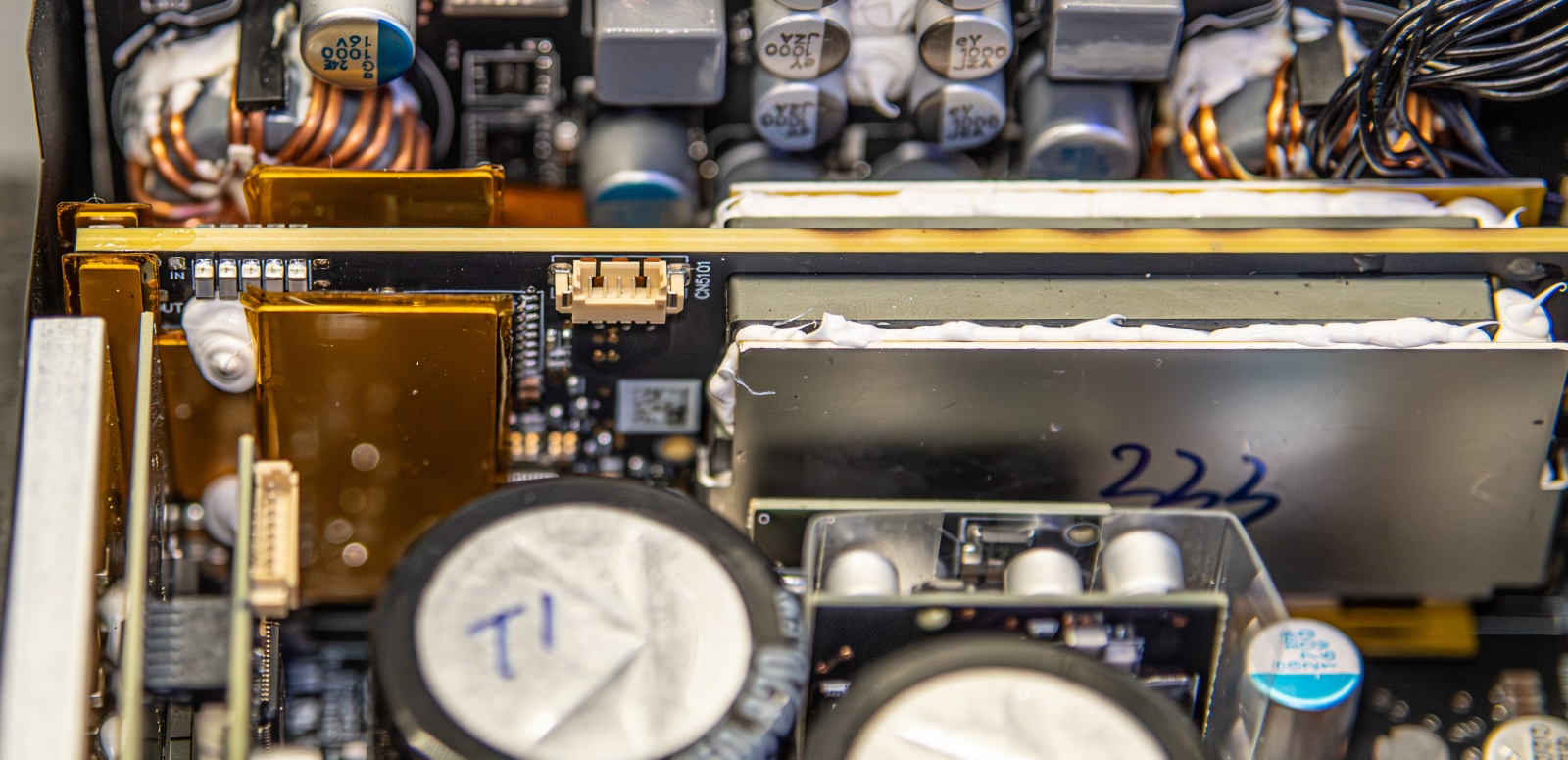

Наконец добрались до самого интересного по моему мнению узла — трансформатора!

Казалось бы, трансформатор такой, как и везде, но нет. Тут установлен не простой намотанный проволокой трансформатор и даже не намотанный шиной, а полноценный ПЛАНАРНЫЙ трансформатор!

Если говорить очень простым языком, то обмотки этого трансформатора выполнены в виде дорожки на очень толстой и многослойной плате. Такая техника имеет колоссальную точность изготовления обмотки, за счёт чего удаётся получить очень высокий КПД, очень компактные размеры, хороший теплоотвод, более высокую частоту работы и, конечно же, применить невозможные ранее инженерные решения (как выпрямитель прямо на плате преобразователя).

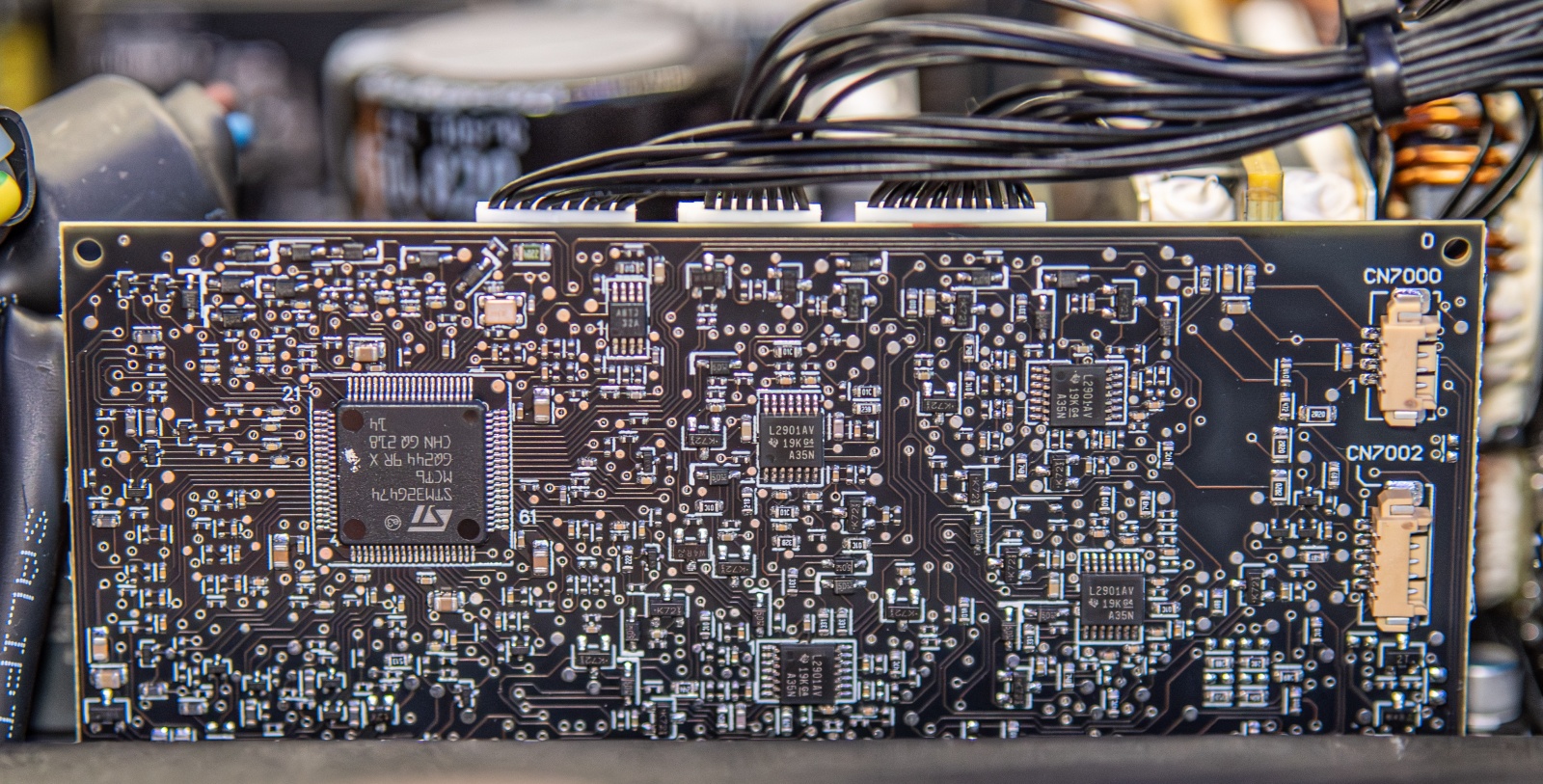

Умные функции и управление блоком производится за счёт контроллера STM32G474, который расположился на отдельной плате. Необычно видеть ARM совместимый чип на частоте 170 МГц в обычном блоке питания. Но, учитывая обширность настроек с компьютера, выбор такого контроллера неудивителен.

Софт

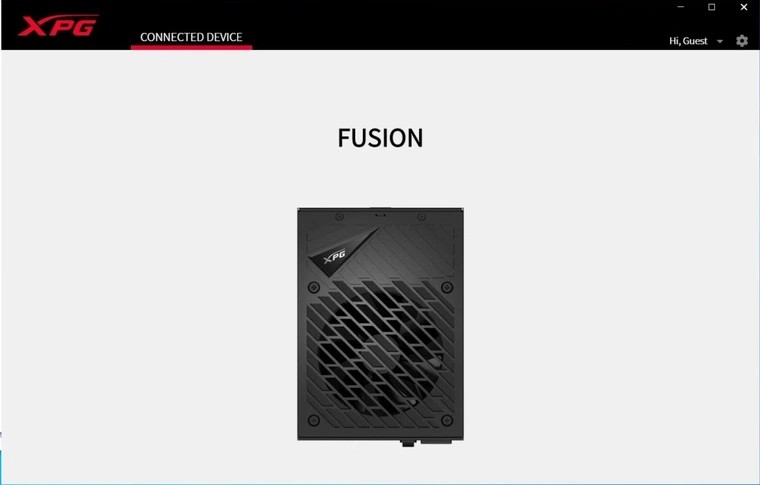

Отдельного пункта стоит софт, и нет, вы не ослышались, у данного блока питания действительно есть управляющая программа, позволяющая менять настройки блока питания, а также следить за его показателями.

Софт имеет название XPG PRIME, а скачать его можно по [этой ссылке](https://prime.xpg.com/).

Весит программа 250 МБ и занимает 300 МБ оперативной памяти, если подключить один блок питания. Программа поддерживает русский язык, но перевод неполноценный.

Настройки блока питания распределены по четырём категориям.

Настройки — Основные

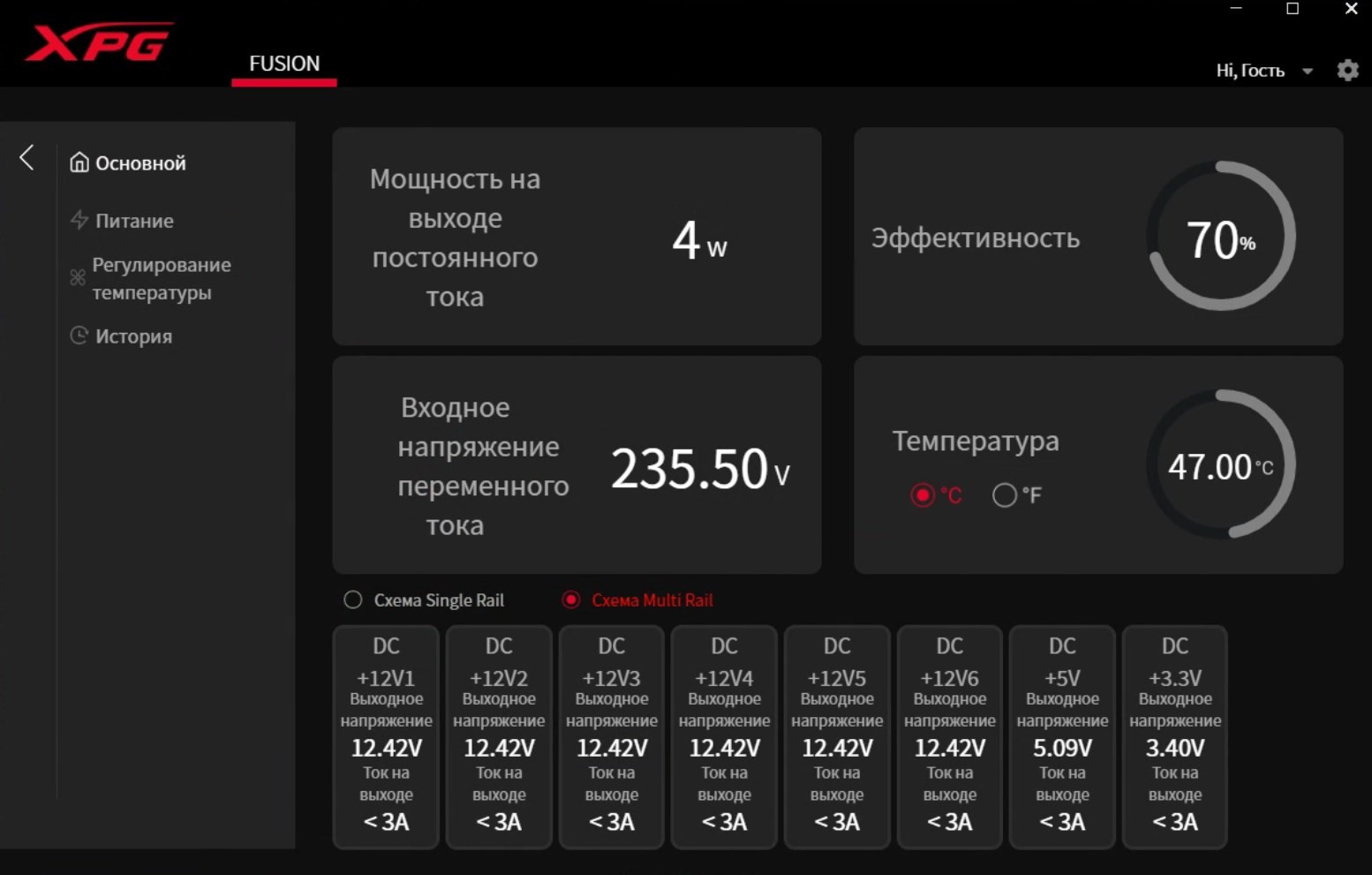

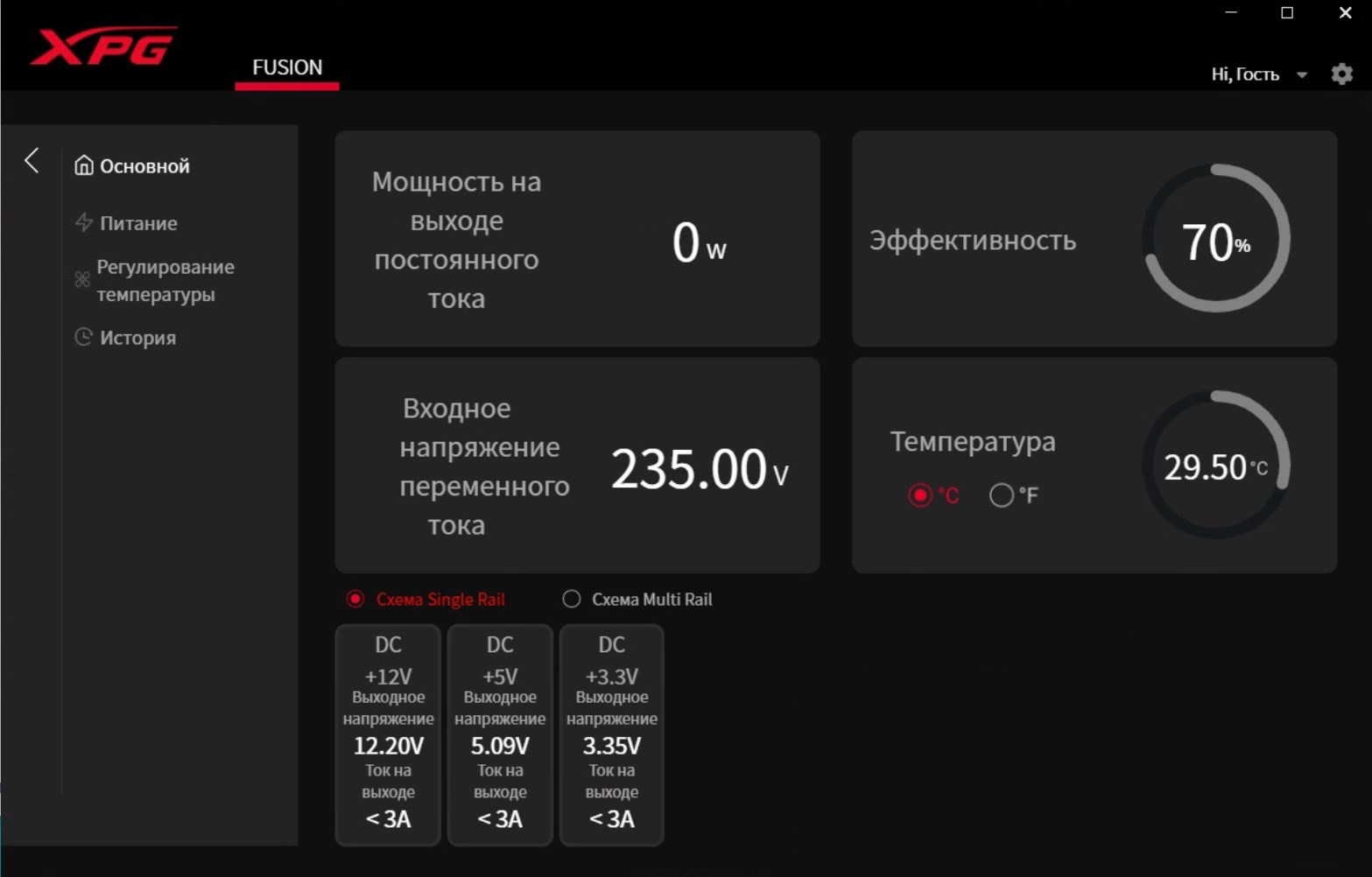

На первой странице можно посмотреть выходную мощность (общую), КПД блока питания, входное напряжение, а также температуру.

Из настроек тут есть переключение блока питания из однорельсового в многорельсовую схему. Линий 12 В тут аж 6 штук, и по каждой можно смотреть выходную мощность и напряжение. Минимальный ток права 3 А, и всё, что ниже него, софт просто не показывает.

Настройки — Питание

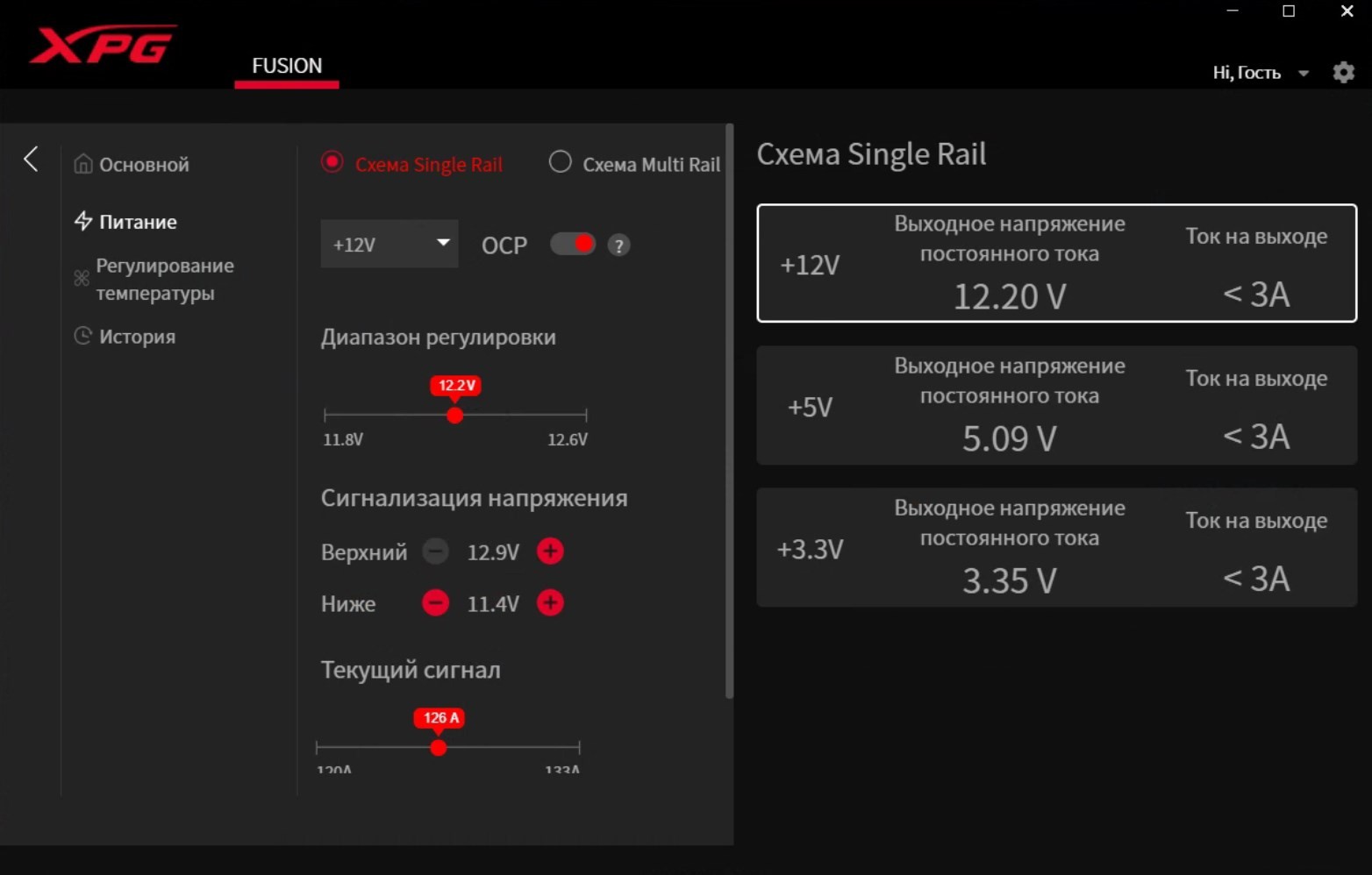

Вторая страница «Питание» позволяет выбирать одну или несколько линий питания, а далее настраивать её параметры.

Если включить многорельсовый режим, то данное меню позволит регулировать каждую линию питания, например немного подняв напряжение на линию видеокарты для компенсации падения напряжения под нагрузкой.

Для линии 12 В можно включить или выключить OCP (Over current protection), на практике это выключение не защиты, а сигнализации перегрузки. Стандартное значение каждой из линий — 45 А, рамки регулировки от 40 до 50 А при многоканальном режиме и 120–133 А при одноканальном режиме. А это конвертируется в диапазон от 480 до 600 Вт по одному каналу либо 1440–1596 Вт на все каналы.

Остальные настройки доступны как для линий 12 В, так и для 3,3 В / 5 В. Каждое из напряжений можно регулировать в небольшом диапазоне, а также выставить рамки напряжений при выходе, из которых приложение пришлёт уведомление.

Настройки — Регулирование температуры

Вкладка регулировки температуры имеет отображение температуры блока питания и установки порога, при котором приложение пришлёт уведомление. Здесь же можно посмотреть текущие обороты вентилятора, а главное — выбрать ручную настройку и подкрутить график оборотов в зависимости от нагрузки.

Настройки — История

Последний пункт «История» хранит в себе исторические данные таких параметров, как:

— Эффективность.
— Входное напряжение.
— Выходная мощность, Вт.
— Температура блока питания.
— Напряжение по всем шести линиям 12 В, а также 3,3 В и 5 В.
— Ток по всем шести линиям 12 В, а также 3,3 В и 5 В.

Данные записываются раз в час, но для этого программа XPG Prime должна работать в фоновом режиме.

Выводы

С технической стороны блок питания XPG Fusion 1600W прекрасен. Современные, но обкатанные технологии, лучшие компоненты и решения на рынке, прекрасные показатели в тесте КПД и пульсаций, и всё это от Delta Electronics, которая отлично знает свою работу. Вкупе с 12 годами гарантии (для которых желательно брать блок питания у крупного продавца на рынке), этот блок может стать интересной инвестицией в будущее мощной рабочей станции. По факту техника ADATA/XPG всё ещё поставляется в РФ официально и имеет полноценную гарантию, в отличие от многих конкурентов.

Небольшие минусы всё же есть. Хотелось бы больше проводов питания процессора в комплекте, всё же продукт для рабочих станций и энтузиастов, и в этой нише двухпроцессорные системы вполне себе обычное дело. Вентилятор охлаждения тихий, но можно лучше, особенно с таким бюджетом. Компоновка могла бы быть более удачной для лучшего охлаждения.
