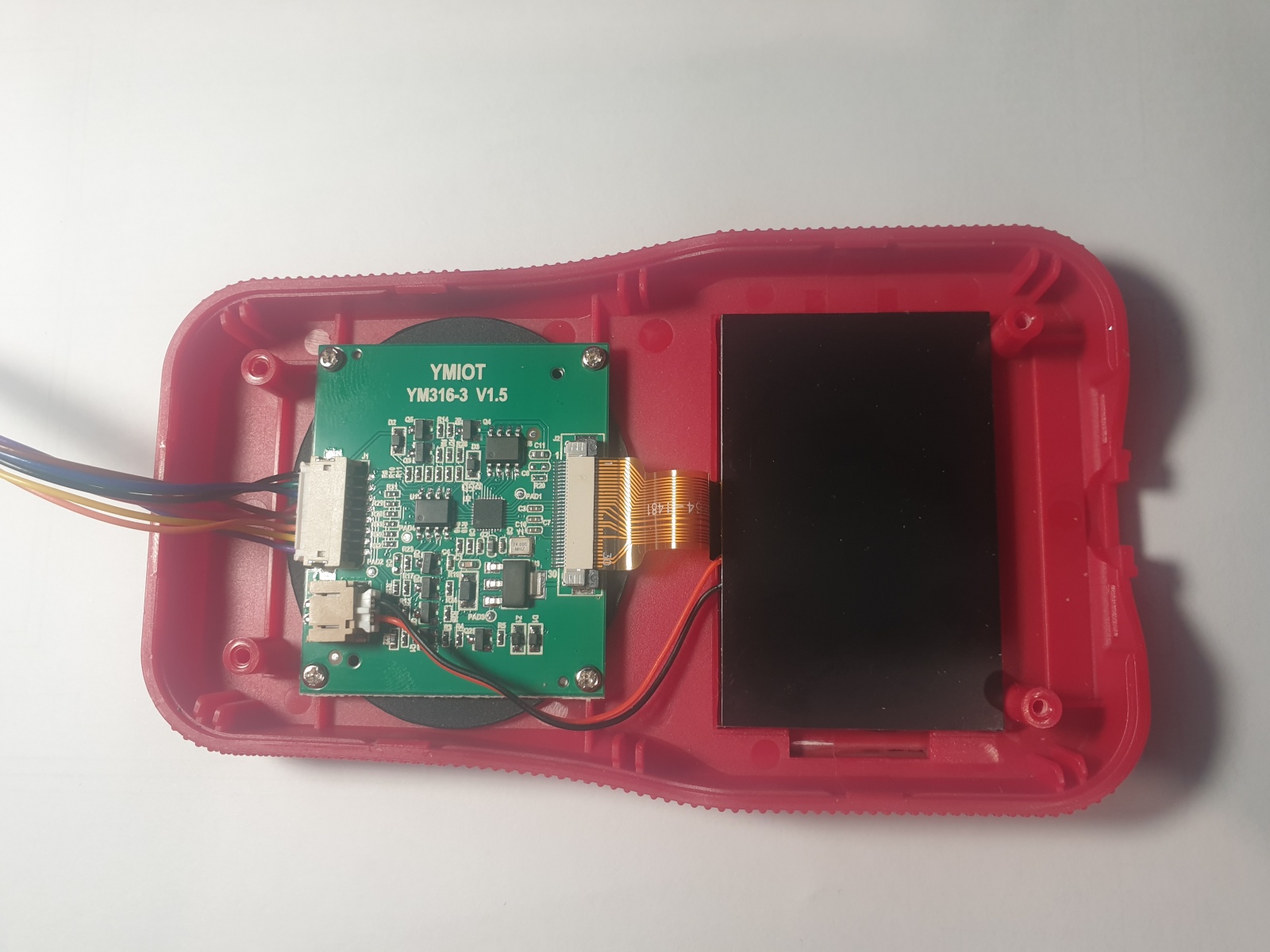

Для своих целей был приобретен на общеизвестном Али-базаре девайсик с экраном, кнопками и кабелем, только для этого и был нужен. Естественно, был вскрыт и изучен. Ну как изучен... попытка была предупреждена китайскими разработчиками.
Собственно, вдруг кто-то помочь сможет с определением микроконтроллера.

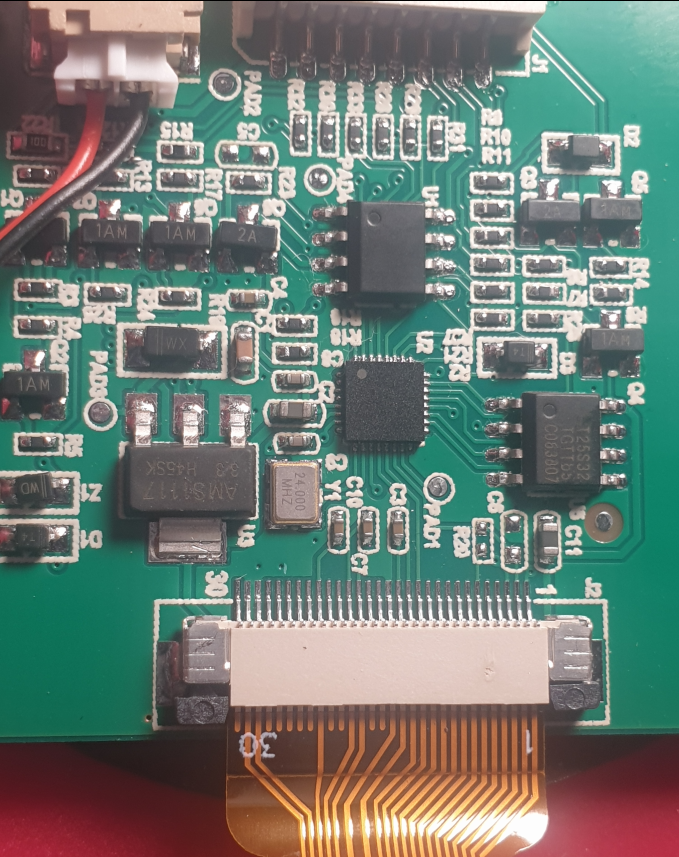

Микроконтроллер:
исполнение QFN32
маркировка спилена, 1й нарисован, но может быть и перемарком, если верить имеющейся маркировке, то имеем:
8 GND
3, 5 +3.3v
9, 10 XTAL
24, 25 CAN rx, tx
CAN трансивер:
8 пинов, но ни фига не совместим с классическими 1050, 2551 и т.п.
4 GND
8 +3.3v
3,5 CAN
2,7 RX, TX

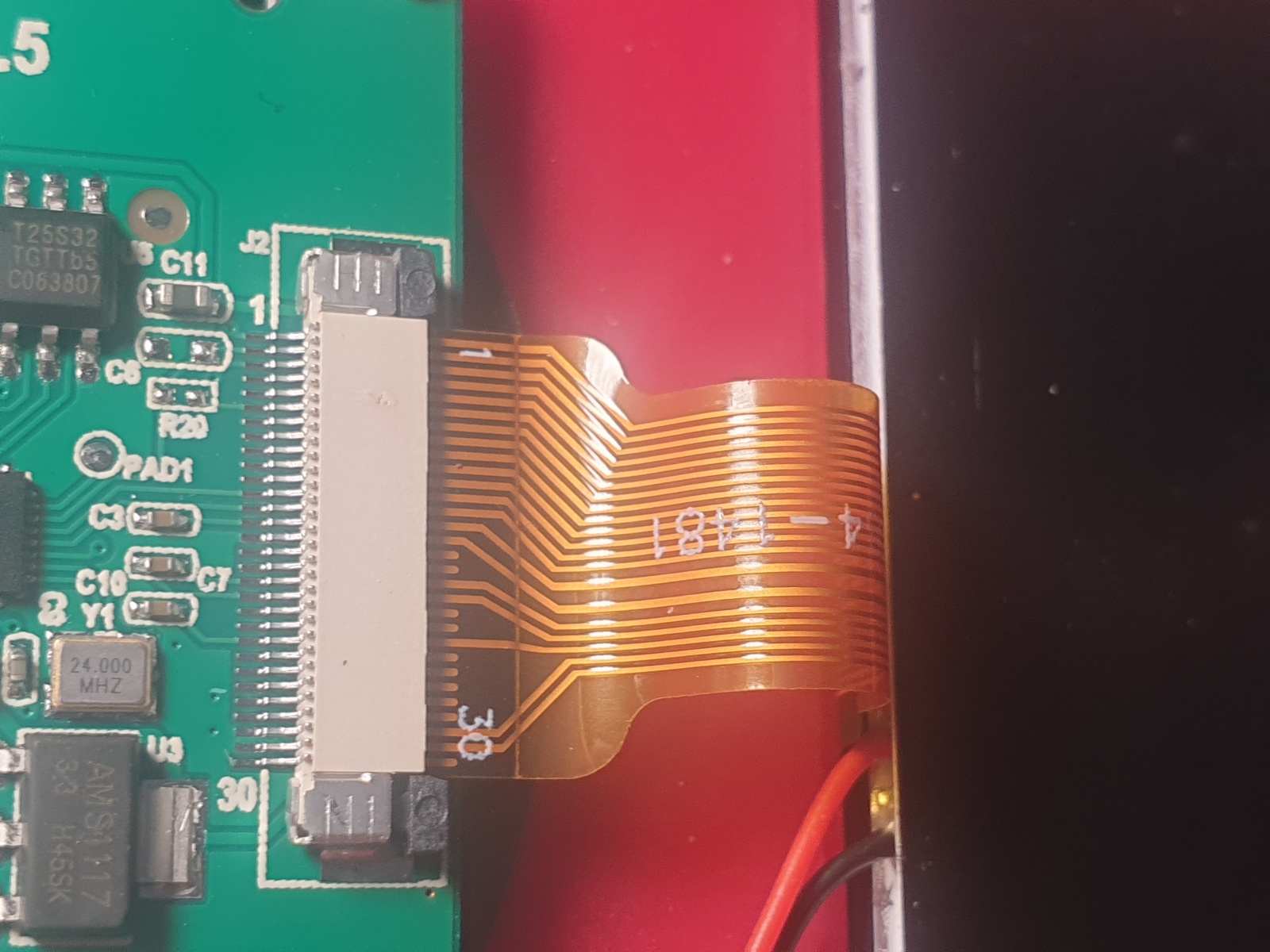

Дисплей 128х64 с подсветкой, 30 пинов, задействованы 20. На шлейфе маркировка LM12864-1481 На базаре такого же не нашел.
Какой-то прям секретный объект за 3 копейки.
Собственно, хотелось бы понять какой микроконтроллер используется, тогда можно было-бы его просто перепрограммировать. Иначе, свою плату делать придется ))
Автор: vitecd
