Каждый разработчик приложений САПР рано или поздно сталкивается с проблемой хранения в чертеже вспомогательной неграфической информации. Это могут быть атрибуты отдельных графических элементов, атрибуты отдельных листов, или же настройки всего чертежа. В отличие от атрибутов блока, эта информация не видна пользователю и применяется для программной обработки чертежей.
На сегодняшний день существует ряд традиционных способов решения задачи: это добавление XData к элементам чертежа, использование XRecord и создание собственных неграфических объектов.

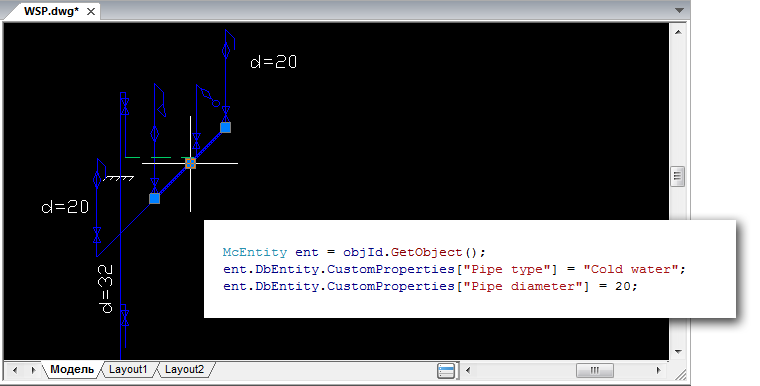

По сравнению с традиционными, механизм создания и хранения неграфической информации в MultiCAD.NET API гораздо компактней и удобней в использовании. Кроме того, он универсален и может быть одинаково применен для различных типов данных в чертеже: графических элементов, листов или самого чертежа. В качестве дополнительной информации могут использоваться данные различных типов.
Как это работает и как применяется на практике, смотрите под катом.
Читать полностью »
