Xiaomi Zigbee Gateway Hack
В этой статье я хочу поделится с Вами своими наработками и достигнутыми успехами в разборе Xiaomi шлюза (Версия с евровилкой с беру.ру). Расскажу как установить на него альтернативное ПО, как восстанавливать шлюз с затертым софтом и даже оживлять шлюз с затертым u-boot.
---------МНОГО КАРТИНОК-------------
В первую очередь расскажу как подключится к плате шлюза и получить рут.
Для начала немного подробностей про шлюз.
В данной статье рассматривается версия шлюза построенная на процессоре imx6ull.
Немного технических характеристик платы:
- Wifi RTL8723BS — драйвер от него почему то подгружается отдельно.
- CPU IMX6ULL
- RAM 256 mb
- ROM 256 mb
- Модуль ZIgbee на базе JN5169.

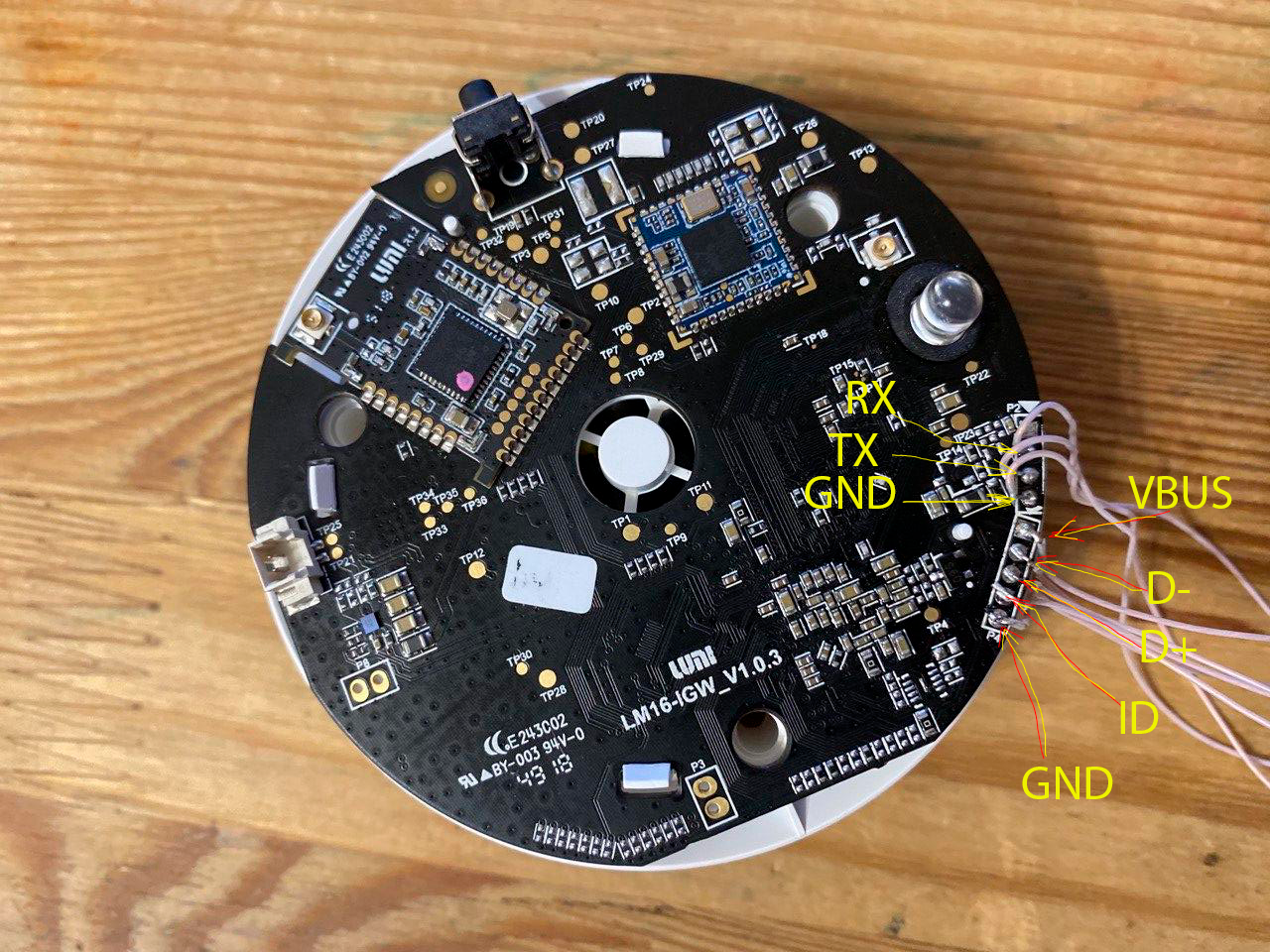

На плате выведены служебные пятаки, P2 и P4. В идеале они сделаны под погопины, но к ним проще подпаятся.
P2 — это уарт 0 процессора куда выводится вся служебная информация, бутлог uboot и управление системой, можно использовать любой usb-uart адаптер.
P4 — USB OTG, который используется для заливки прошивки в nand. (Как полноценный OTG до конца я не смог его запустить, при подключении устройство определяется, но видимо чего то еще не хватает).

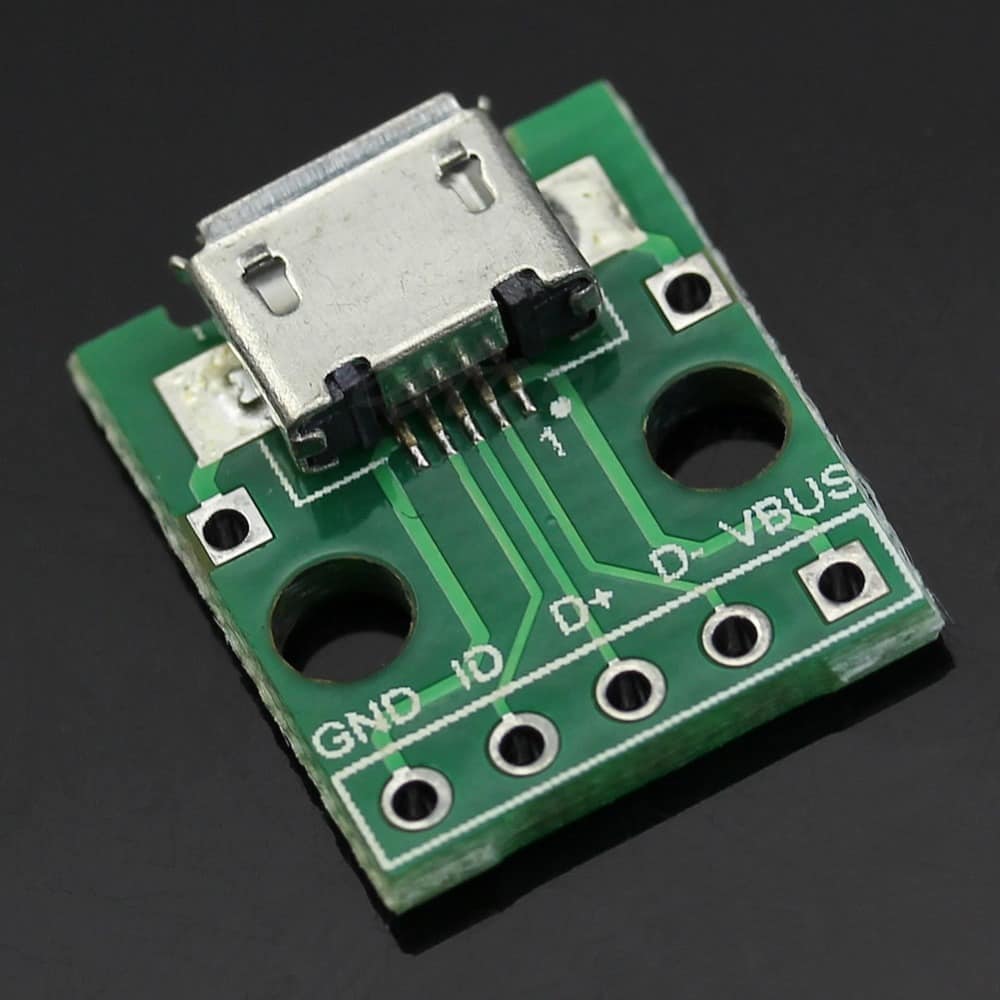

К пятакам P4 идельно подходит китайская плата usb переходника.
После того как все распаяно и подключено в первую очередь нужно получить root.
Я делал по этой инструкции (ссылка на мануал) но с небольшими уточнениями после пункта 5 необходимо набрать команду boot иначе система сидит и ждет команду, инструкцию видимо писали с надеждой что все разбираются в линуксах.
SSH сервер тоже по инструкции почему то не включился и включался только запуском вручную, команда для запуска /etc/init.d/dropbear start
Следующим этапом после получения рута я скопировал содержимое системы с помощью WinScp (при создании подключения выбираем режим SCP).
Дальше по хорошему нужно выполнить бэкап полной системы, на случай если эксперименты приведут к печальным последствиям (как у меня и произошло, а бэкап я не сделал)

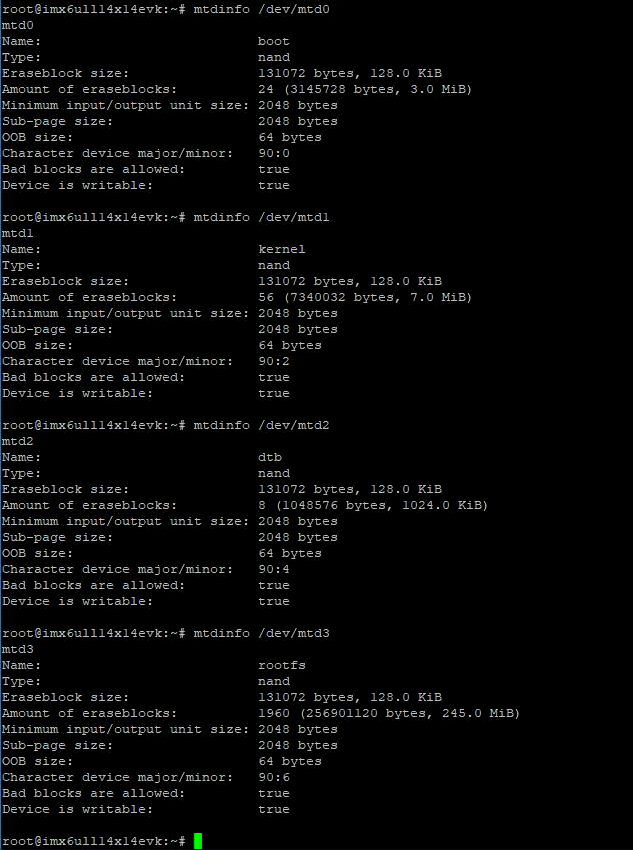

Флеш память шлюза разбита на 4 раздела.

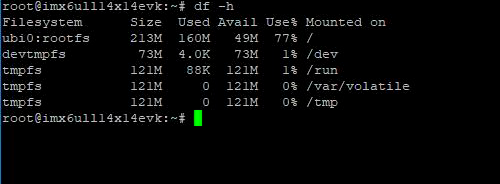

Свободного места как оказалось тоже не очень много, при этом в памяти очень много различных дубликатов файлов.
Поигравшись пару часиков я что-то изменил в софте и шлюз перестал загружаться :)
Теперь давайте разберемся как оживлять данную железку и заливать в нее все что угодно.
Выполнять действия только в том случаем если у вас кирпич!
Процессор Imx6ULL содержит всю информацию в открытом виде, все датащиты и референс мануалы доступны на сайте производителя после регистрации.
U-boot у меня еще грузился… Но пока я пытался восстановить случайно скопировал лишнюю команду и затер целиком нанд. А u-boot как оказалось находился в нанде. И получил кирпич.

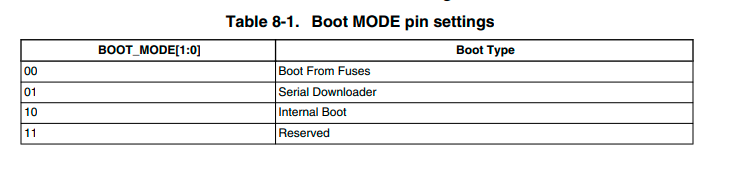

Процессор поддерживает различные режимы загрузки. В референс мануале они все описаны.

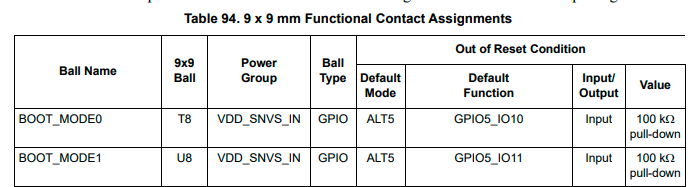

На девелоперских платах обычно ставят переключатели, но тут ничего подобного нет. В датащите описано какие это конкретно пятаки процессора.
И тут китайцы сделали тоже очень приятный подарок. Они вывели их в очень удобное место и почти подписали )

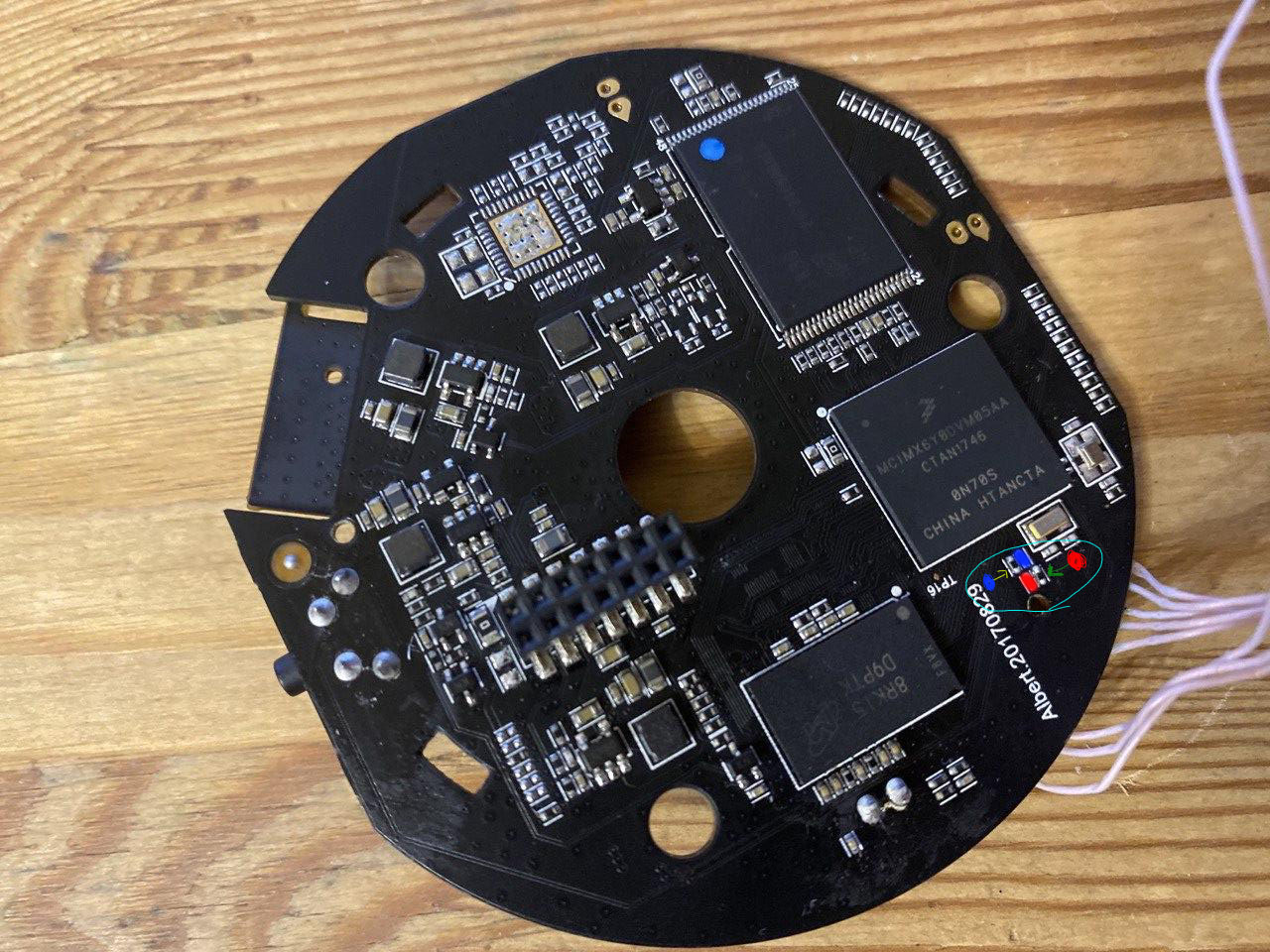

На плате рядом с процессором распаяно два резистора, куда как раз подходят пины boot-mode.
Эти два резистора как раз и являются переключателями boot режимов, по умолчанию стоит на нанд, но сдвинув каждый из них в бок мы получим режим сериал бута.
Свой шлюз я перевел в сериал бут моде, в некотором роде этот режим удобнее тестировать различные прошивки.
Для заливки прошивки используется фирменная утилита от NXP mfgtools. Единственное в ней требуется подготовить профиль под процессор.
Скачиваем mfgtools. В архиве уже подготовленная версия со всеми необходимыми настройками.
Подключаем шлюз по USB. В serial boot режиме шлюз будет пытаться загрузить прошивку через USB интерфейс и на компьютере появится новое устройство HID.

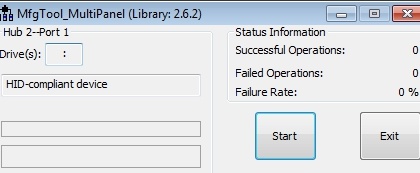

Mfgtools в свою очередь сообщит что видит новое устройство.
Иногда компьютер его не видит, с чем именно связано сказать не могу.
После того как утилита его увидила нажимаем Start, и начнется процесс загрузки прошивки.
Утилита отформатирует нанд, зальет новый убут, ядро, дтб и рутфс. Рутфс входящий в архив был собран товарищем Aleksandr Faronov, он собрал чистую сборку линукса на Yocto. Разделы U-boot, Kernel, DTB были выдернуты из родной прошивки шлюза.
В этой сборке линукса загрузится только чистая система, больше там ничего не будет (зигби тоже пока не работает).
После того как утилита отработает в моем случае шлюз ничего делать не будет и грузится тоже, потому что как мы помним процессор в сериал бут моде.
Поэтому ему нужно дать загрзочный образ U-boot. В архиве с mfgtools лежит дополнительная утилитка uuu которая выполняет загрузку U-boot в Ram платы, перейдем в папку ее содержащую.
Закрываем mfgtools и переподключаем шлюз по новой, устройство HID снова должно определится, после выполняем команду.
uuu u-boot-small.imx
Плата начнет загружаться, но так как env у нее нет то встанет после загрузку U-boot. В консоли шлюза выполняем две команды, прописываем ENV для загрузки.
setenv bootargs 'console=ttymxc0,115200 ubi.mtd=3 root=ubi0:rootfs rootfstype=ubifs cma=96M mtdparts=gpmi-nand:3m(boot),7m(kernel),1m(dtb),-(rootfs)'

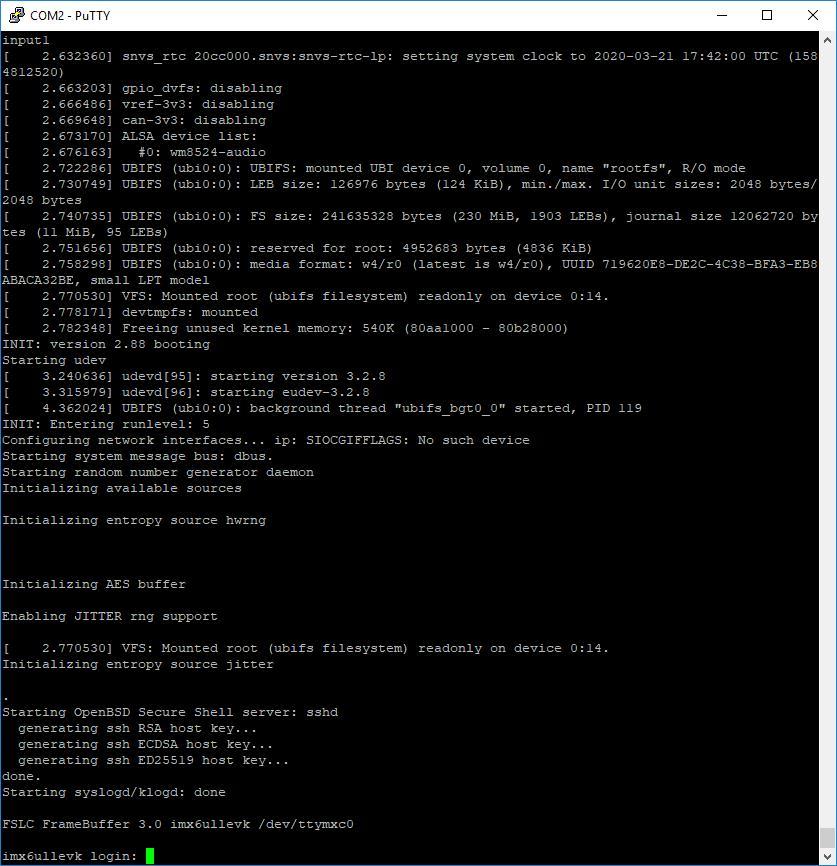

и стартуем загрузку boot начнется загрузка шлюза с нанда и с той прошивки которую мы залили.

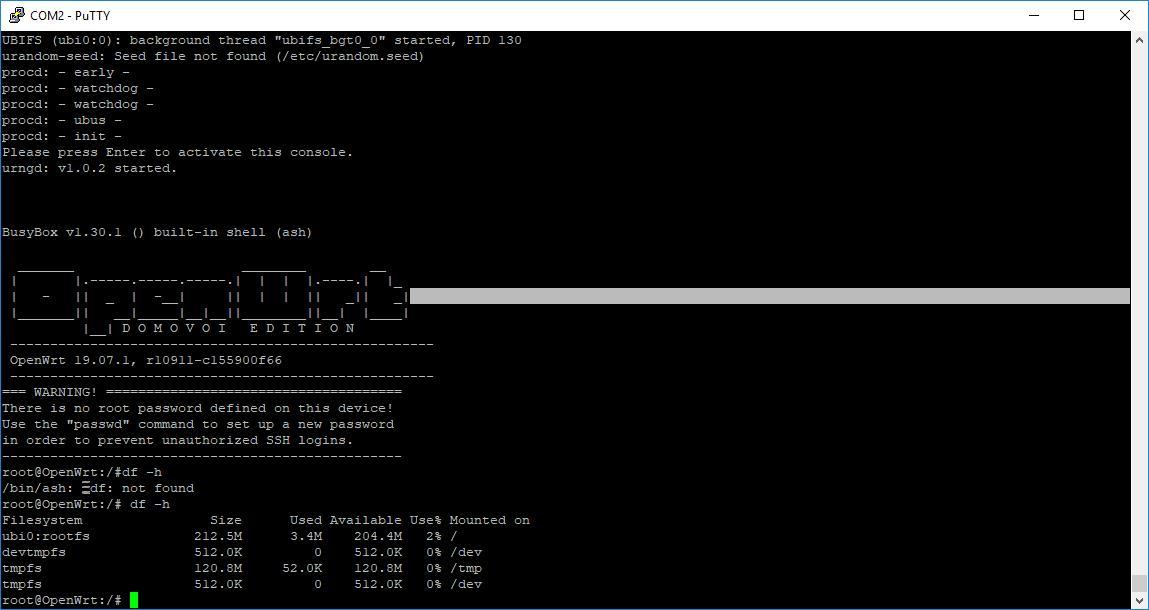

По большому счету на этом все. В mfgtools в папке ProfilesLinuxOS Firmwarefiles лежат все файлы прошивки, подменив которые можно загружать любую совместимую систему. Я пробовал загружать openwrt.
Система грузится, но я до конца не разобрался как подсунуть нужное ядро, и где его взять.
Надеюсь совместными усилиями мы все таки доведем данный шлюз до логического завершения )
Бэкап директорий шлюза. Телеграм для обсуждения.
Автор: Ленар Махмутов
