Карта с проекциями из Proj4js на Canvas

Идея

Решил написать пост о популярном нынче Canvas из HTML5 и о своем проекте dbCartajs, его использующем. Почему Canvas? Немного истории. Прежде для создания изображений, иллюстрирующих различные расчетные модели (например, вывод окружности по радиусу и центру в координатах, вывод многоугольника с количеством вершин N и площадью S, вывод окружности на сферу и т.д.), я и мои коллеги по работе в институте использовали различные элементы управления из разных сред разработки: PictureBox их VB6, QPainter и QCanvas из Qt, Canvas из Tk и, наконец, создание изображений по mapfile из MapServer. Позже после знакомства с возможностями HTML5 я решил перейти на использование Canvas и Web-разработку с JavaScript. Удобно — для отладки и разработки нужен лишь браузер. Собравшись с силами и вооружившись документацией от W3C, я переписал часть функционала компонентов, которые мы используем в работе, на JavaScript, оформив это в проект dbCartajs на GitHub. Код реализован в виде объекта dbCarta, чтобы использовать его как виджет на страницах без копирования частей исходного кода.

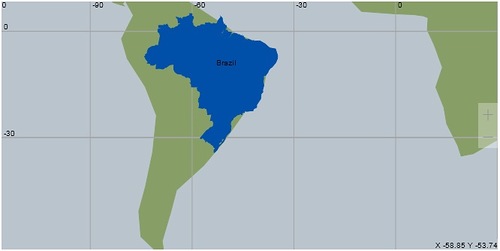

Виджет с dbCarta.

Собственно идейно dbCartajs портирован из проекта dbCarta на googlecode ^[1], реализованном на Python и Tkinter.

Как это работает

dbCartajs использует Canvas для вывода объектов по координатам (долгота, широта в градусах) или пойнтам (points). В проект включена библиотека Proj4js, реализующая пересчеты картографических проекций. Из нее на использование настроены несколько проекций — это сферические nsper, ortho, laea и меркатор (как у популярного Google Maps — Google Mercator). По умолчанию используется холст с соотношением сторон ширина-высота 2:1, что соответствует плоской проекции longlat из Proj4js. Если proj4js-combined.js подгружен, то доступны другие проекции через интерфейсы changeProject или initProj объекта dbCarta.

Конечно, не все возможности Canvas реализованы в dbCartajs, но некоторым я постарался уделить внимание. Первое, это шрифты. При масштабировании они не меняются. Второе, это использование метода isPointInPath, позволяющего реализовать аналог использования элементов MAP, AREA и IMG. И третье, это возможность совмещения объектов из разных проекций. В демо StarrySky для вывода границ Земли, контуров материков используется сферическая проекция nsper, для вывода звезд, орбит космических аппаратов — плоская проекция longlat. Для смены проекций используются методы initProj (с указанием параметров проекции для Proj4js) или changeProject (без параметров).

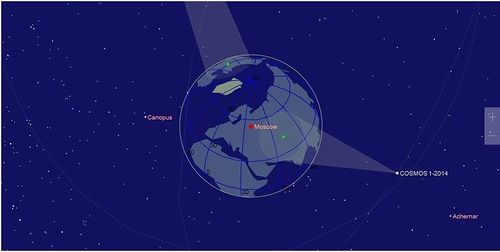

Совмещение проекций в StarrySky.

Про управление

Перемещение по карте доступно по клику (по клику центрируется точка в пределах карты). Масштабирование карты осуществляется через интерфейс scaleCarta или по кнопкам ±, расположенным справа. В сферических проекциях вращение глобуса осуществляется через интерфейс initProj.

Где посмотреть

Примеры проекта можно посмотреть на сaйте dbcartajs.appspot.com ^[2]. Исходники доступны в GiHub проект dbCartajs ^[3].

Автор: egaxegax
