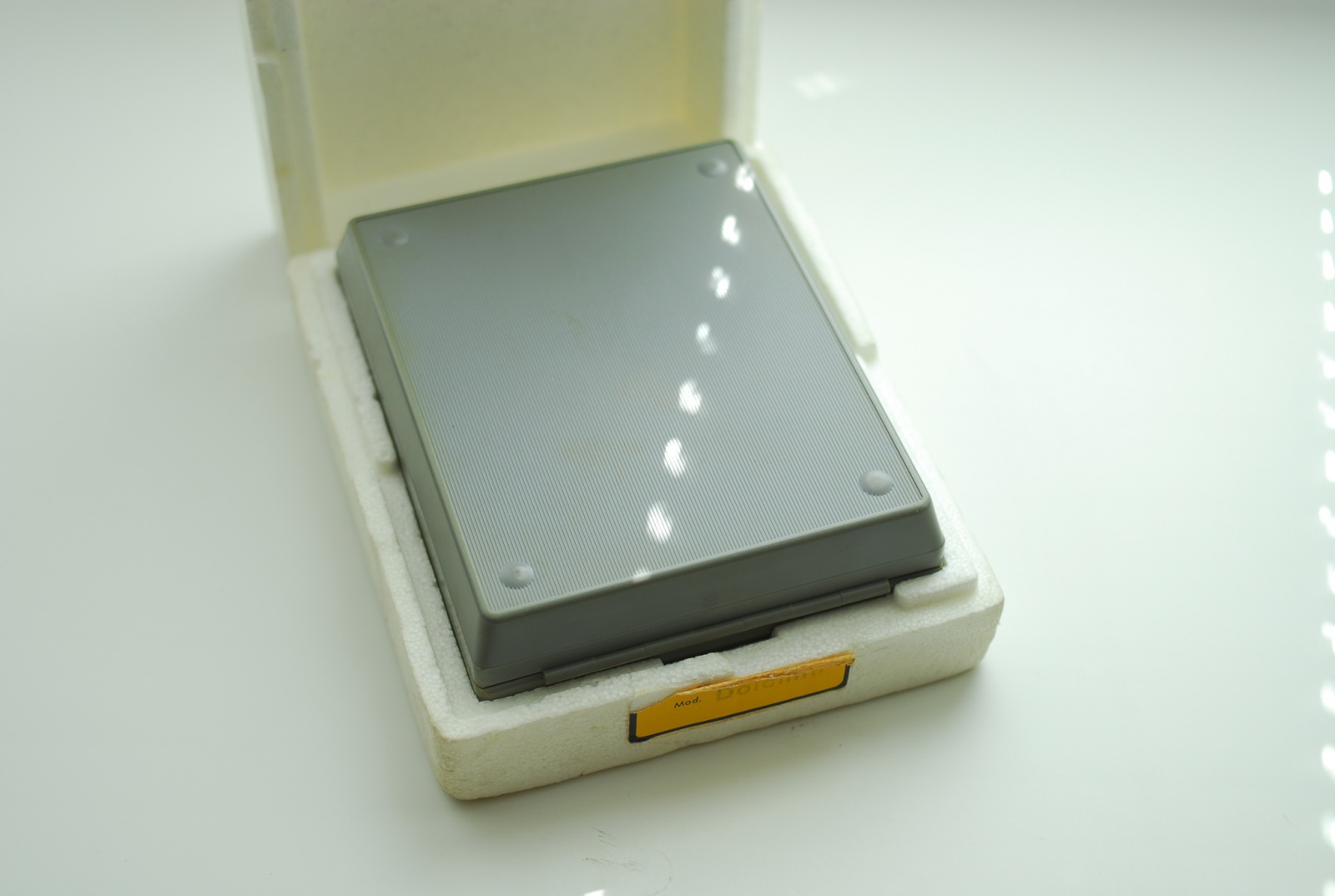

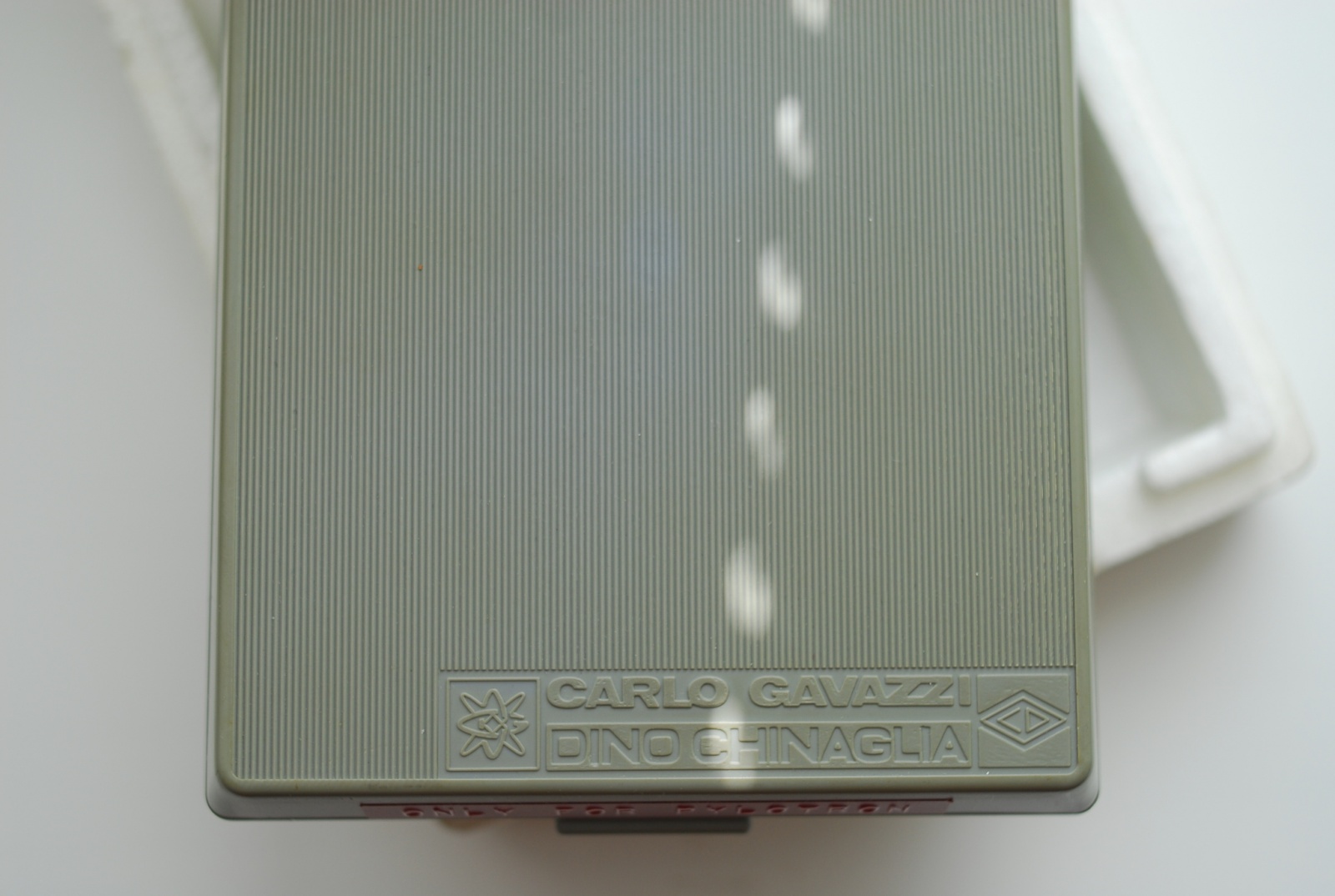

Прибор достался в состоянии нового, даже транспортировочный бокс из твёрдого пенопласта сохранился. Внутри бокса находится пластиковый футляр из серого пластика с двумя отлитыми логотипами Carlo Gavazzi и Dino Chinaglia.


Те же логотипы мы видим на шкале прибора. Слева виднеется название Dolomiti, видимо, в честь Южных Известняковых Альп. Массив располагается в северо-восточной части Италии, на территории провинции Беллуно, в которой располагался производитель электроизмерительных приборов Chinaglia Dino Elettrocostruzioni.

Честно говоря, брендирование данного прибора меня весьма озадачило, так как в инструкции встречается ещё и третье название — Pantec (подразделение Carlo Gavazzi). Такая путаница, возможно, возникла из-за слияния фирм или ошибки маркетинговой стратегии. Но тем и интереснее данный прибор, потому что в сети находятся только экземпляры с маркировкой Pantec.

Хочется особенно подчеркнуть повсеместное использование шрифтов Helvetica, которые и сегодня, спустя 65 лет, выглядят современно. На минутку отойдём от темы повествования и окунёмся в эстетику итальянской электроники тех лет.

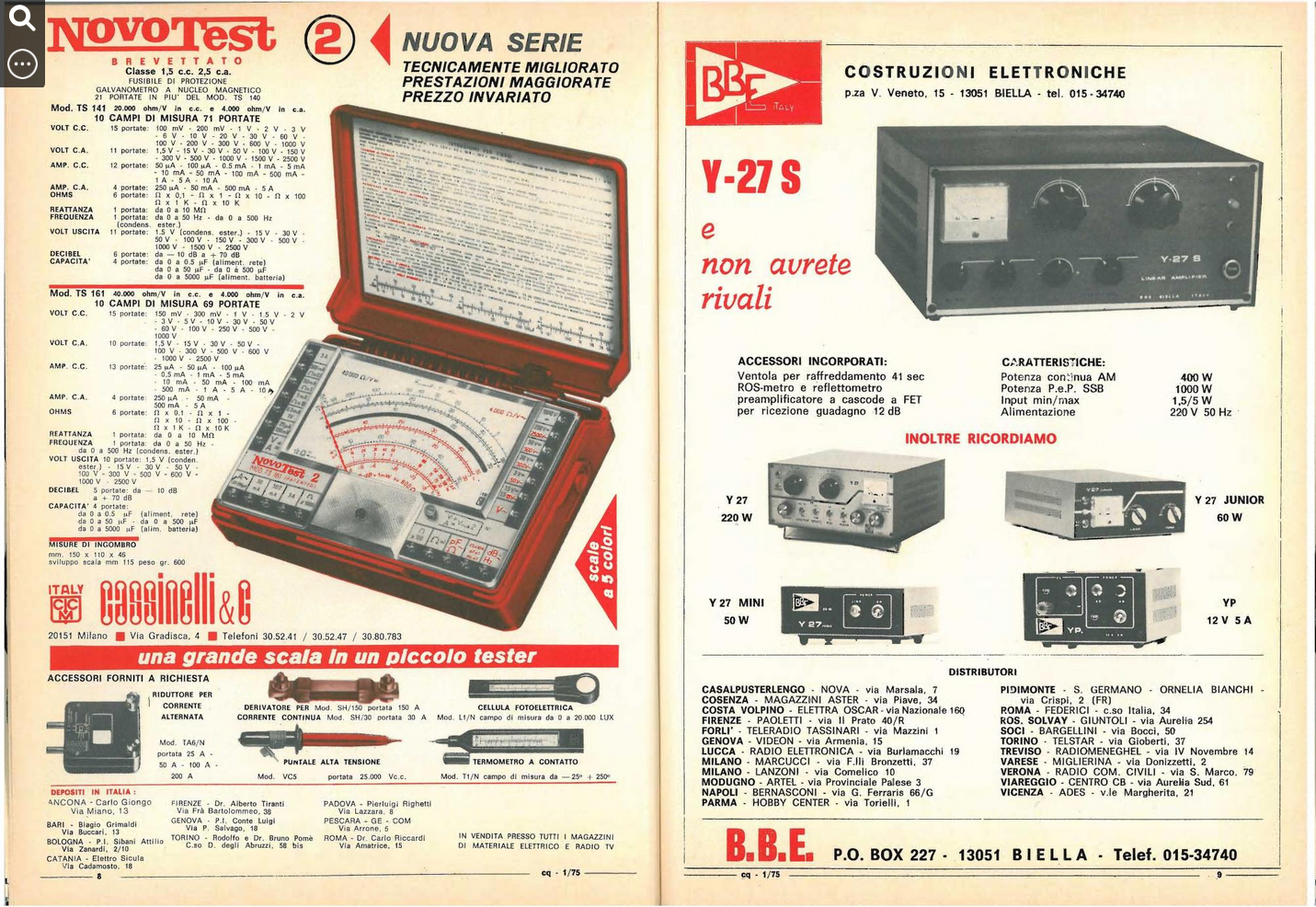

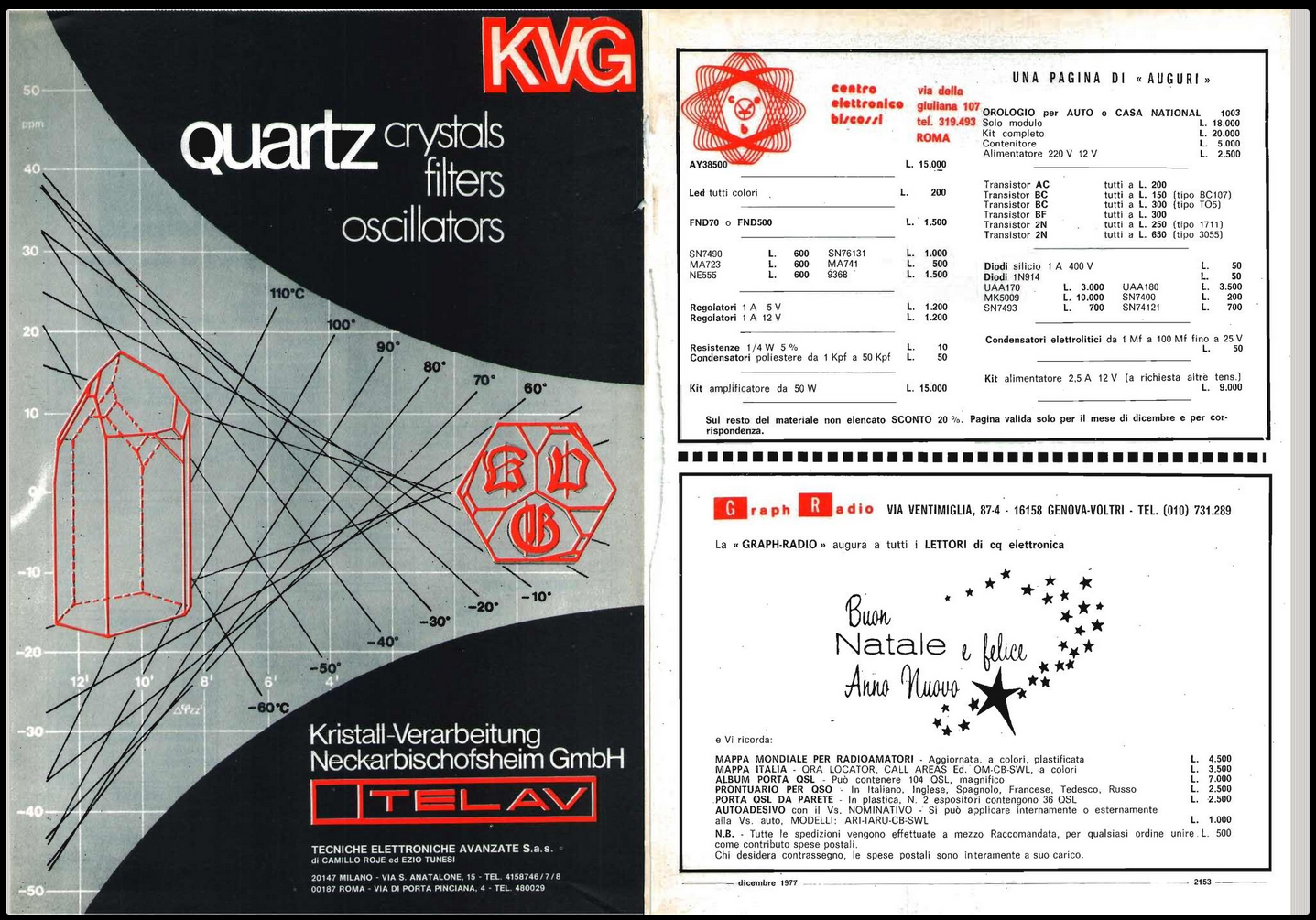

Скриншоты из журнала CQ Elettronica семидесятых годов вогнали меня в странное, смешанное состояние щемящей ностальгии по временам, в которых я никогда не жил, но которые мне кажутся утерянным раем на Земле. Видимо, сказалось влияние итальянских фильмов на мою детскую психику :)

Fondo Paolo Monti. Автомобили на улице Милана, 1970.
Не откажу себе в удовольствии опубликовать несколько фотографий Италии из той самой эпохи.

Fondo Paolo Monti. 1980.

Fondo Paolo Monti. 1970.

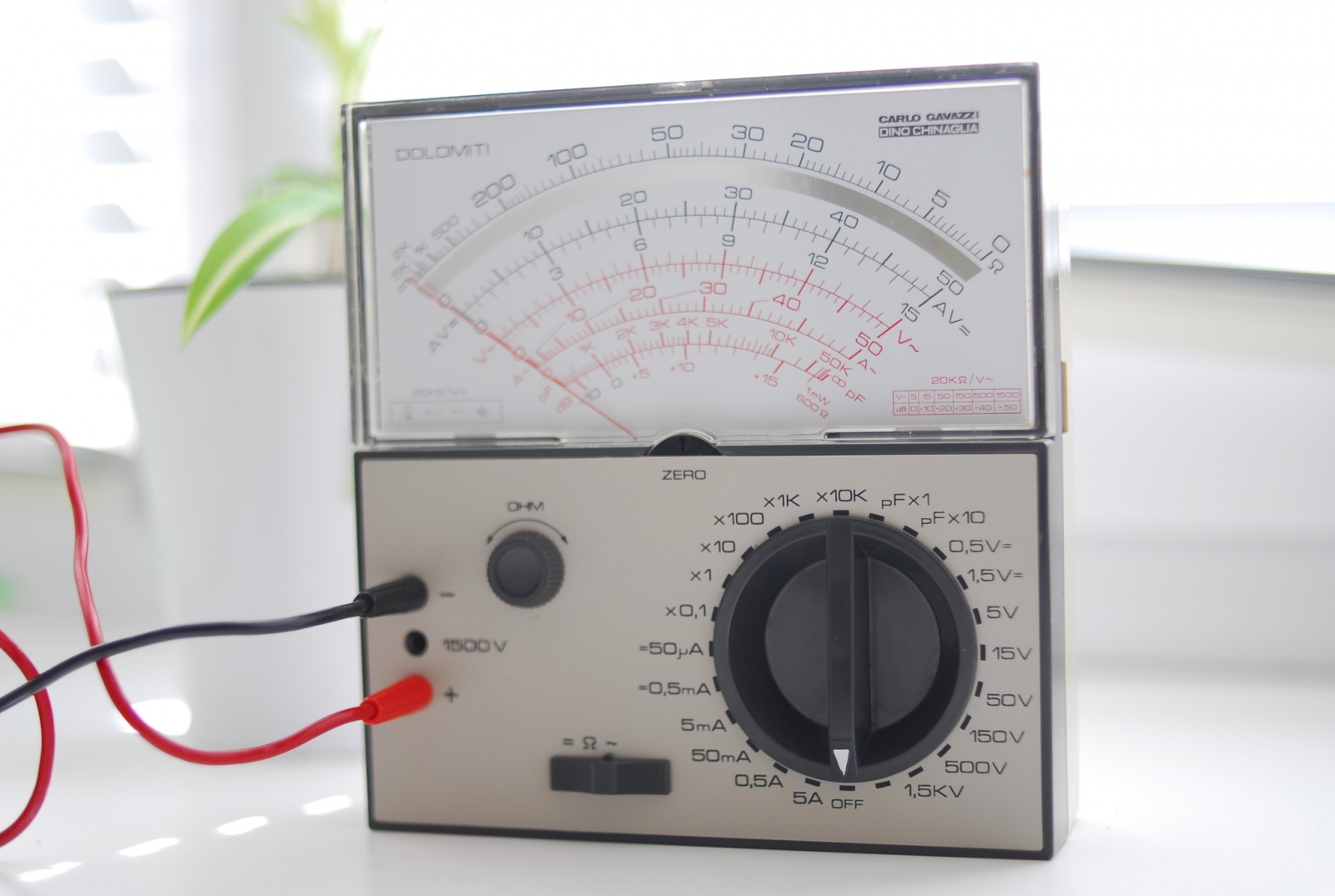

Но вернёмся к прибору. Внутри футляра находится вот такое чудо промышленного дизайна. Прибор сделан из пластика и имеет крупную шкалу с зеркалом, уточняющим съём показаний. (Пояснение для тех, кто не знает, для чего оно нужно. Из-за того, что стрелка находится на некотором расстоянии от шкалы, при взгляде может возникнуть параллакс, а зеркало позволяет точно перпендикулярно позиционировать глаз. Для этого нужно совместить её с отражением.)

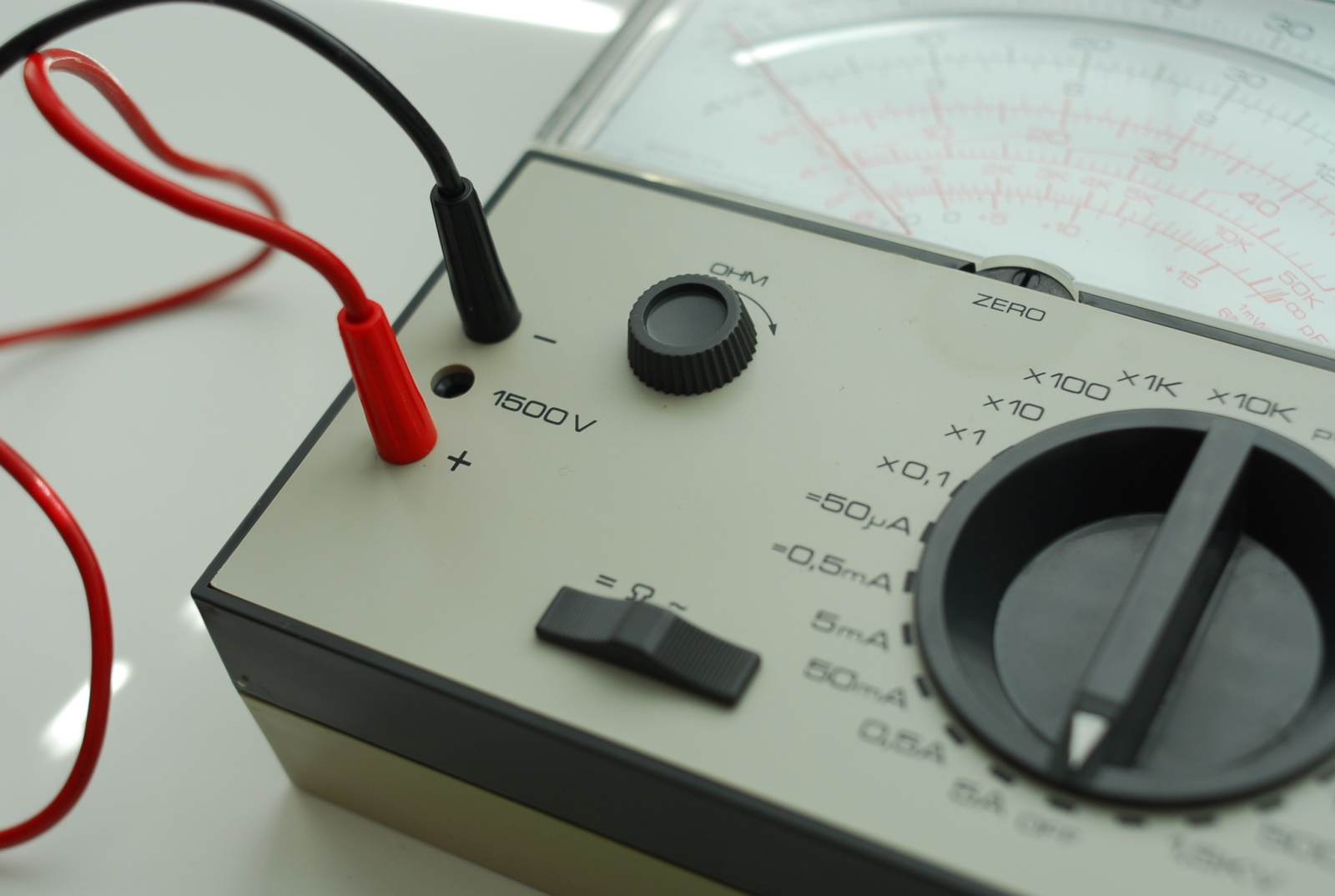

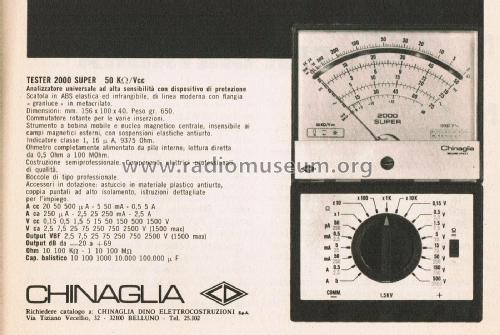

Судя по фотографиям, найденным в сети, фирма Dino Chinaglia выпускала приборы с похожим дизайном и прежде, и данная модель не была радикальным шагом в сторону миниатюризации и визуального «облегчения». Но мне кажется, что дизайнеры немного перегнули, потому что рукоятка установки нуля омметра кажется крошечной даже для моих тонких, почти детских пальцев. А гнёзда штекеров щупов и сами щупы кажутся какими-то игрушечными.

Ещё один минус прибора — оргстекло, которое легко царапается и электризуется, притягивая стрелку. Из-за этого может возникнуть значительная погрешность измерения.

Как видно из подписей у поворотного переключателя, прибор может измерять постоянное и переменное напряжение до полутора киловольт и ток до 5 ампер, а также сопротивление и ёмкость. Внутри прибора есть простой двухтранзисторный генератор переменного напряжения и выпрямитель.

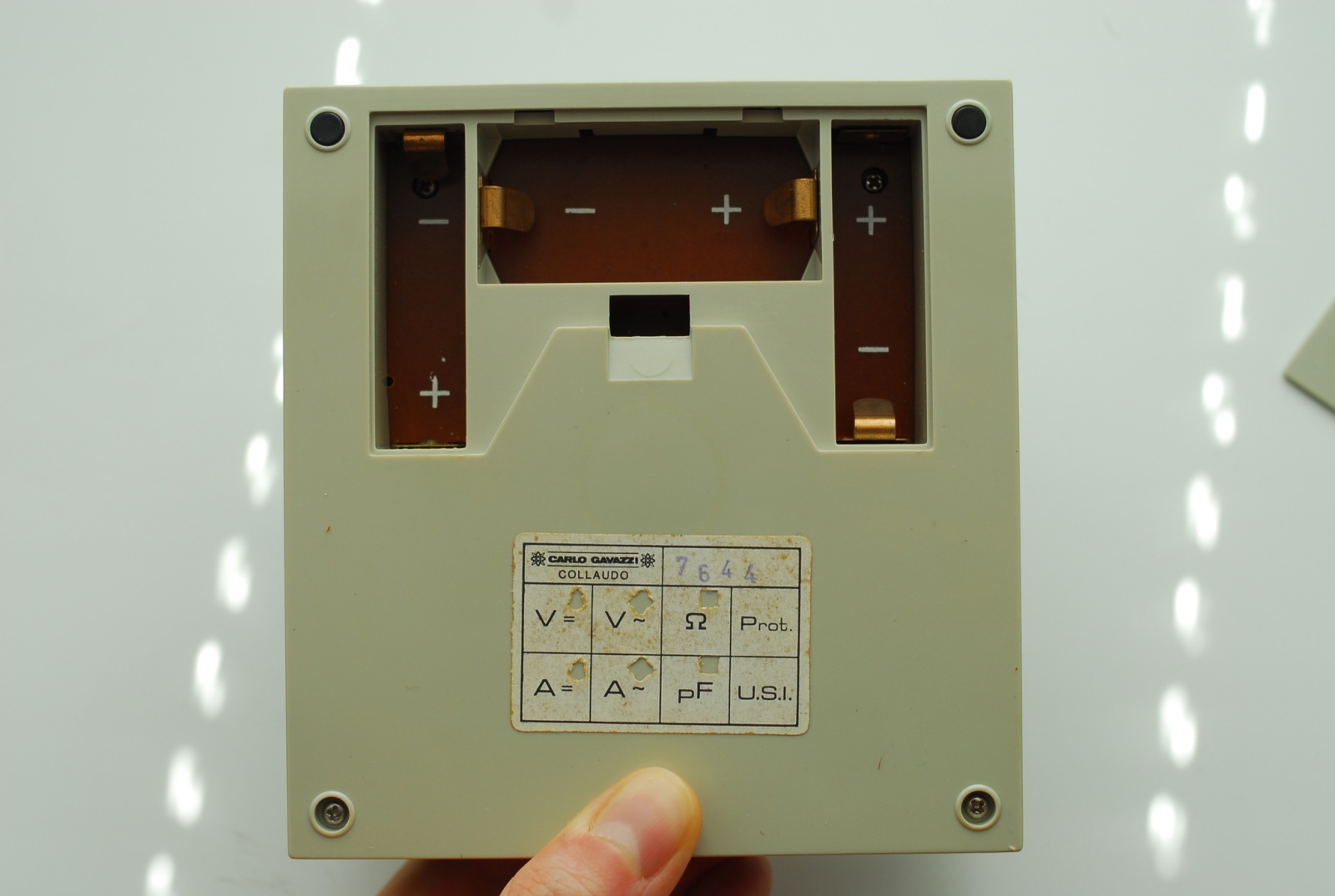

Сзади имеется крышка и полость для батареек: две по 1,5 вольта и одна на 22,5 вольта, предположительно формата 412.

На наклейке сзади не упомянут Dino, только Carlo. Забавно, отверстия на наклейке имеют разную форму. Видимо, это такие отметки прохождения отдела контроля. На неё же нанесён серийный номер.

Как уже упоминалось, гнёзда щупов на приборе — не привычные многим «бананы», а тонкие штекеры, как на советском ТТ-1.

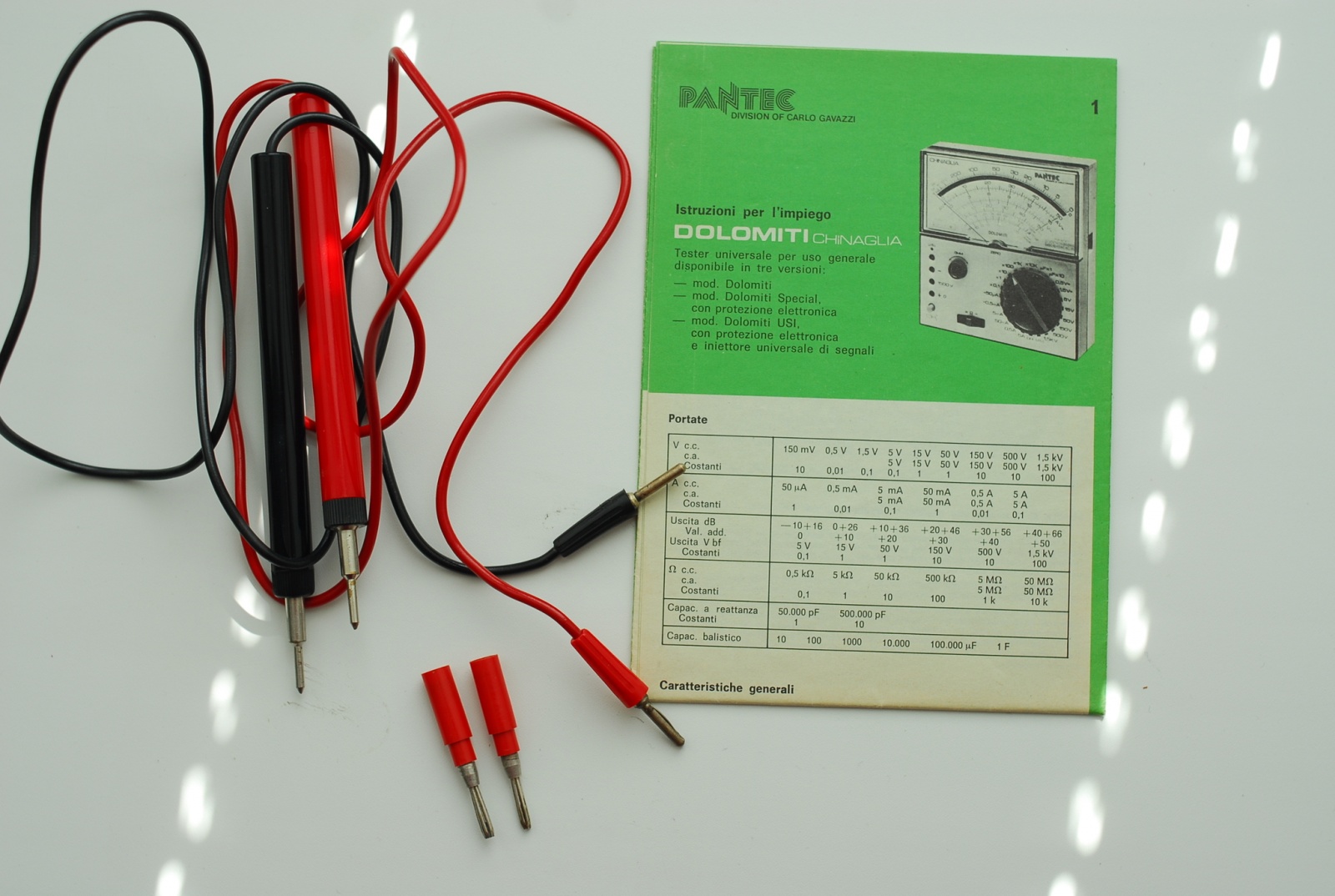

В комплекте идут два переходника для щупов со штекерами стандартного диаметра. У них весьма интересная конструкция в виде пучка посеребрённых проволочек. Красиво.

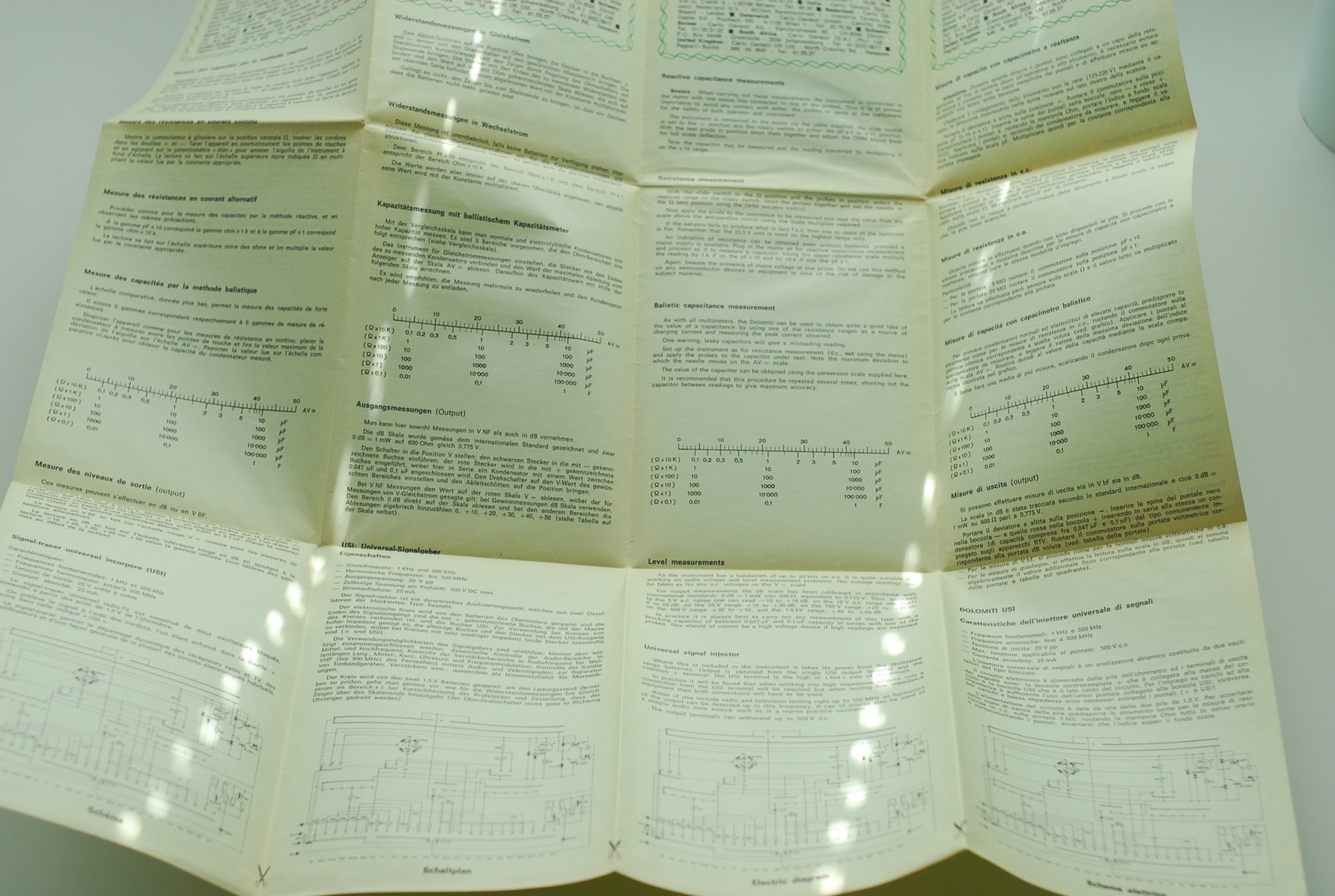

Инструкция свёрстана на большом сложенном листе на четырёх языках: английском, немецком, итальянском и французском.

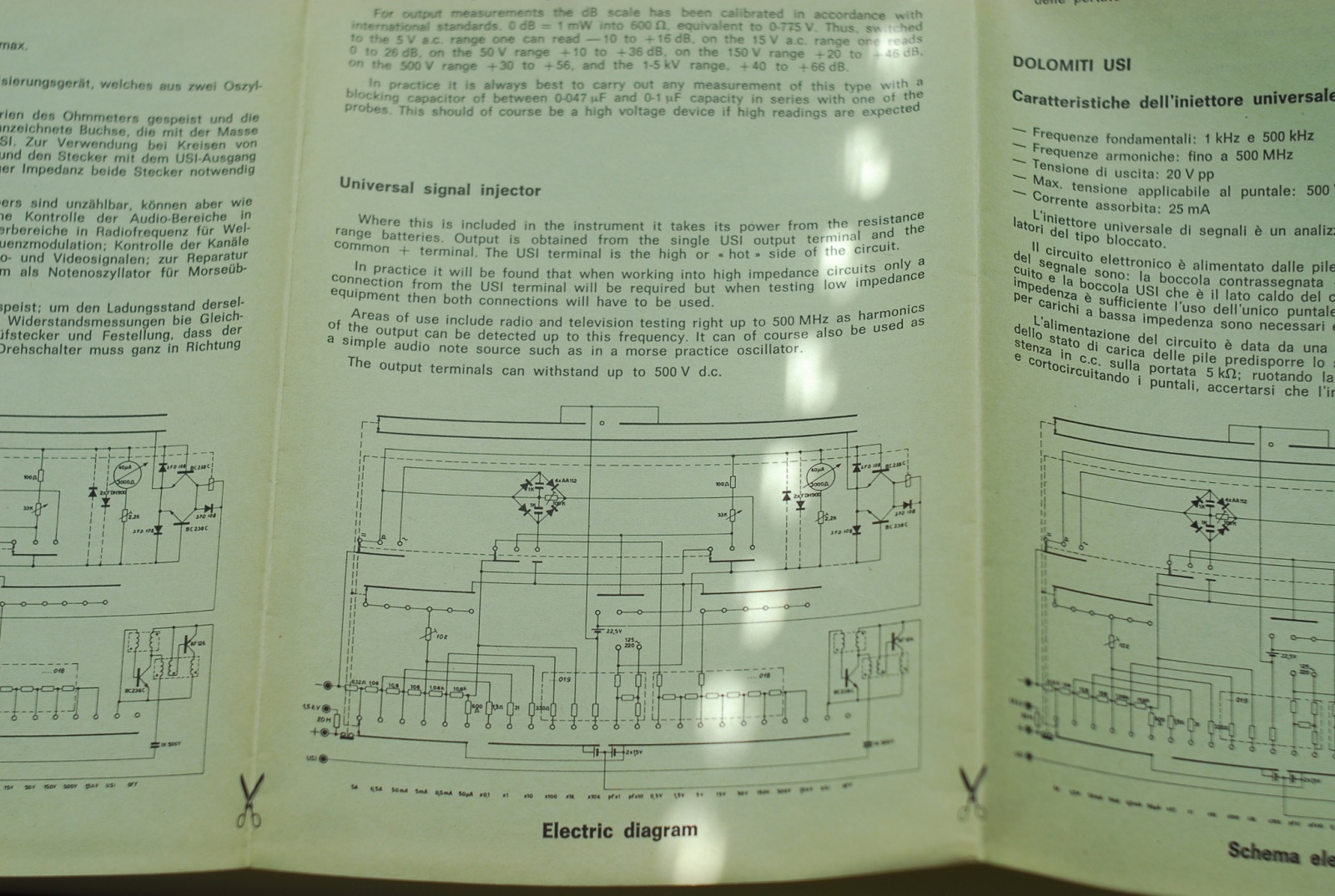

Вопреки распространённому мифу о том, что якобы только в СССР приборы имели в инструкциях принципиальную электрическую схему, это не так. Лично видел схемы в инструкциях приборов Италии и США.

Пожалуй, это самый странный прибор из моей коллекции. Но он замечательный, и мне он очень нравится как экспонат и техноартефакт эпохи и культуры другой страны.
Спасибо за внимание.
