Визуализация NFS-трафика с помощью elasticsearch+kibana

2016-04-02 в 21:49, admin, рубрики: elasticsearch, Go, golang, kibana, nfs, packetbeat, визуализация данных, системное администрирование, системное программирование

По долгу службы, мне часто приходится анализировать NFS-трафик. Wireshark является моим основным инструментом и для него я даже создавал расширение на lua. Но чего-то не хватало. И вот две недели назад я наткнулся на новый для меня инструмент Packetbeat. К сожалению, paketbeat ~~не поддерживает~~ не поддерживал NFS, но этот недостаток мне удалось исправить.

Packetbeat

Paketbeat — это один из инструментов из комплекта beats от создателей elasticsearch, logstash и kibana. Это отправитель (shipper) данных в elasticsearch, который слушает сетевой трафик, конвертирует его в json-записи и посылает в elasticsearch. Если вы используете Kibana4, то есть стандартные панели для визуализации собранного трафика. На данный момент, packetbeat распознаёт TCP, UDP, DNS, ICMP, HTTP, memcache, MongoDB, redis, PostgreSQL, MySQL, thrift и, теперь уже, NFS. Где-то внутри, packetbeat использует libpcap.

Как добавить свой протокол

Packetbeat написан на go. Код находится на гитхаб и содержит файл с инструкцией как добавить новый протокол. Что отсутствует, так это 'желаемый' формат создаваемого json объекта.

Обработка NFS трафика

Обработка NFS (как и наверно всего остального) трафика происходит по следующей схеме:

собираем tcp-пакеты, пока сообщение не полностью получено
разбираем rpc-заголовок
если это запрос, создаём новую запись и кладём её в специальный кеш.
ключом в кеш-е используется xid (идентификатор rpc-транзакции)
если это ответ, берём соответствующую запись из кеш-а, добавляем
информацию из ответа, добавляем время, которое потребовалось серверу
на обработку запроса и отправляет запись в elasticsearch.

Созданная запись выглядит так:

{
  "@timestamp": "2016-03-28T06:18:18.431Z",
  "beat": {
    "hostname": "localhost",
    "name": "localhost"
  },
  "count": 1,
  "dst": "127.0.0.1",
  "dst_port": 2049,
  "nfs": {
    "minor_version": 1,
    "opcode": "GETATTR",
    "status": "NFSERR_NOENT",
    "tag": "",
    "version": 4
  },
  "rpc": {
    "auth_flavor": "unix",
    "call_size": 200,
    "cred": {
      "gid": 500,
      "gids": [
        491,
        499,
        500
      ],
      "machinename": "localhost",
      "stamp": 4597002,
      "uid": 500
    },
    "reply_size": 96,
    "status": "success",
    "time": 25631000,
    "time_str": "25.631ms",
    "xid": "2cf0c876"
  },
  "src": "127.0.0.1",
  "src_port": 975,
  "type": "nfs"
}

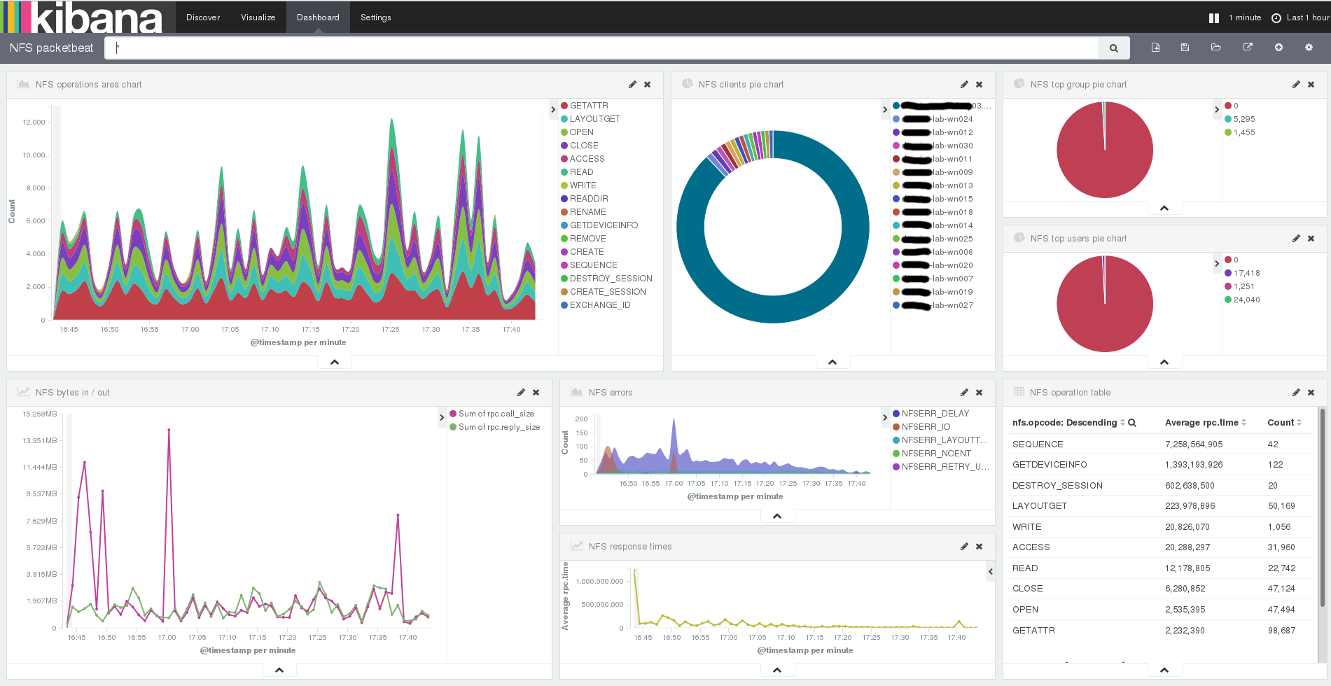

Имея эти данные можно получить следующую информацию:

количество разный запросов
количество и тип ошибок
топ N клиентов
топ N юзеров и групп
время отклика сервера

(ваши варианты)

Прослушивание трафика

Самым простым вариантом будет запустить packetbeat на NFS сервере. Если такая возможность отсутствует, то можно использовать port mirroring на свиче. Подробно об этом можно прочитать тут.

Packetbeat имеет конфигурационный файл, где нам нужно сказать, что он должен делать:

interfaces:
  device: any
protocols:
  nfs:
    ports: [2049]
logging:
  level: info
output:
  elasticsearch:
    hosts: ["elasticsearch.node.name:9200"]

Указывается конфигурационный файл ключом '-c'.
