Лабораторный источник питания: зачем он нужен ремонтнику и как выбрать хороший ЛИП

Привет! Сегодня поговорим о лабораторном источнике питания (ЛИП)  — без него невозможно диагностировать неисправности, тестировать компоненты и сами ноутбуки, смартфоны и другие девайсы после починки. В посте расскажу, как ЛИП помогает мне в работе, поделюсь реальными кейсами и объясню, почему этот инструмент должен быть у каждого мастера. Текст будет интересен начинающим энтузиастам-электронщикам, но если вы профи — делитесь в комментариях своим опытом и кейсами, буду рад!

Диагностика неисправностей

Причин поломки может быть много, а осмотр устройства или его платы дает результат далеко не всегда. Что потом делать? Вот несколько примеров, как можно быстро найти проблему при помощи ЛИП.

Короткое замыкание на плате

Однажды мне принесли ноутбук, который не включался. Владелец жаловался, что устройство просто «умерло» после попытки зарядить его от неоригинального блока питания. Первое, что я сделал, — подключил ЛИП с переходником к разъему питания. Я установил обычное для лэптопов напряжение в 19,5В, ограничив ток до 500 мА. Включил и стал наблюдать за поведением платы.

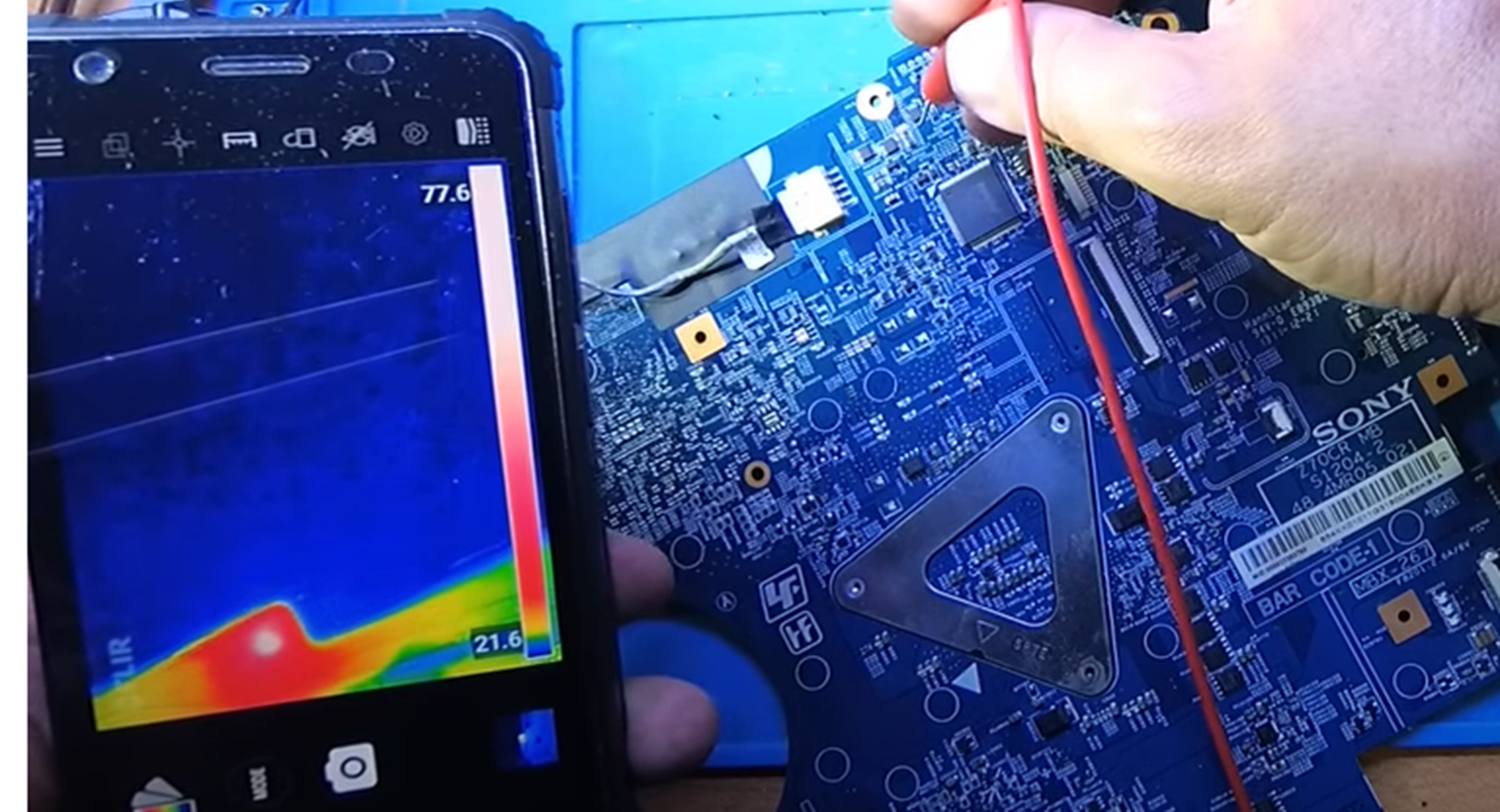

Долго ждать не пришлось — потребление резко и сразу подскочило до установленного предела и не менялось. Это типичный признак короткого замыкания. Я разобрал лэптоп, снял материнку и снова подключил ее к ЛИП. С помощью тепловизора я обнаружил нагревающийся компонент — это был пробитый MOSFET-транзистор в цепи зарядки. Его я заменил, это минутное дело, и вернул ноутбук к жизни.

Еще один случай — с другим лэптопом, пример более сложный. Девайс не включался и не заряжался. Потребления от ЛИП не было никакого. Поэтому я подключил контакты источника питания к линии уже после входных мосфетов, ограничив напряжение 5 В, а ток в 1 А. Как и в первом случае, потребление сразу же подскочило до лимита и не падало.

На этом фото — мой ЛИП, который помогает верой и правдой вот уже пару лет. Модель хорошо видна, это DS310S. Тепловизор быстро помог выявить проблему. Ею оказался керамический конденсатор. Он вышел из строя и стал причиной короткого замыкания на плате.

Инфракрасная камера нужна далеко не всегда — обнаружить греющийся элемент можно, намочив «подозреваемого» спиртом. При нагреве он за пару секунд полностью испаряется с виновника неисправности. Но тут проблема в том, что сначала нужно что-то заподозрить, а потом уже смачивать спиртом. В этом случае помогают наши собственные пальцы — щупаем плату, находим нагревшееся место и уже там смотрим, что греется больше всего. Будьте осторожны: можно обжечься, компоненты иногда нагреваются до 70–100 градусов и выше.

Я заменил керамический конденсатор, виновником был именно он. Ноутбук ожил при включении.

Подключение устройства к ЛИП позволяет не только найти короткое замыкание, но и диагностировать другие проблемы. Так, если при подаче напряжения ток отсутствует, это может указывать на обрыв цепи или неисправность входных цепей, каких-либо компонентов.

Еще один случай — ремонт смартфона, который не заряжался. Подключив ЛИП к цепи зарядки, я увидел, что ток отсутствует. Оказалось, что проблема была в поврежденном разъеме питания, причину я не заметил при первом осмотре и начал подозревать саму плату. Но нет, ларчик просто открывался. Немного отпаялся один из контактов разъема, поэтому питание не поступало. Подпаял, и устройство снова начало заряжаться. Тут, конечно, нужно было быть внимательнее, ведь именно разъемы питания — первое, что подлежит осмотру.

Похожих примеров у меня миллион, и о некоторых из них я уже рассказывал на Хабре. Постепенно буду выкладывать и другие истории ремонта, показывая, как применять ЛИП для диагностики.

Тестирование компонентов: как не поставить «кота в мешке»

Перед установкой новых деталей я всегда проверяю их с помощью ЛИП. Так, при замене светодиодов в подсветке телевизоров я подаю на них напряжение и измеряю ток. Это помогает убедиться, что светодиоды исправны и не перегорят сразу после включения. Однажды я столкнулся с ситуацией, когда новый компонент, купленный у непроверенного поставщика, оказался некачественным. При подаче напряжения он начал греться и быстро вышел из строя. Благодаря ЛИП я избежал повторного ремонта и сэкономил время.

Есть и еще примеры тестирования:

• Проверка работоспособности микросхем. Например, если ремонтируешь блок питания и заменяешь ШИМ-контроллер, можно подать на него штатное напряжение и убедиться, что он работает, а не греется и не уходит в защиту.

• Тестирование электромоторов и приводов. Иногда неисправность в моторе не очевидна — он может стартовать при высоком напряжении, но не работать на низком. С помощью лабораторного блока питания можно увидеть реальную картину.

При проверке микросхем или транзисторов используйте ЛИП с функцией ограничения тока. Это защитит компоненты от повреждения в случае их неисправности.

Безопасное включение после ремонта: как не сжечь все снова

После починки я всегда подключаю устройство через ЛИП, а не штатный адаптер. И постепенно увеличиваю силу тока. Это помогает избежать повторного короткого замыкания и повреждения платы.

Однажды я ремонтировал материнку ноутбука, на которой был заменен контроллер питания. Вроде все ок, но при подаче напряжения через ЛИП заметил, что ток потребления резко возрастает. Оказалось, что один из конденсаторов я установил неправильно. Устал уже, всякое случается, когда много часов сидишь над платой. Но именно благодаря ЛИП я вовремя обнаружил проблему и избежал серьезных повреждений.

Как выбрать ЛИП

Выбор лабораторного источника питания (ЛИП) — это не просто покупка инструмента, а инвестиция. Если вы ремонтируете ноутбуки, смартфоны или другую электронику, ЛИП станет вашим незаменимым помощником. Этот инструмент будет вам служить многие месяцы, если не годы. Как не ошибиться с выбором? Вот несколько советов, на что обращать внимание.

Основные параметры: напряжение и ток

Для ремонта большинства ноутбуков и смартфонов достаточно ЛИП с выходным напряжением до 30 В и током до 5 А. Но важно понимать, что эти параметры зависят от ваших задач:

• Напряжение (V): штатный показатель большинства ноутбуков — 12–20 В, а смартфонов — 3,7–5 В. Если вы планируете работать с более мощными устройствами (например, мониторами или серверным оборудованием), стоит рассмотреть модели с напряжением до 60 В.

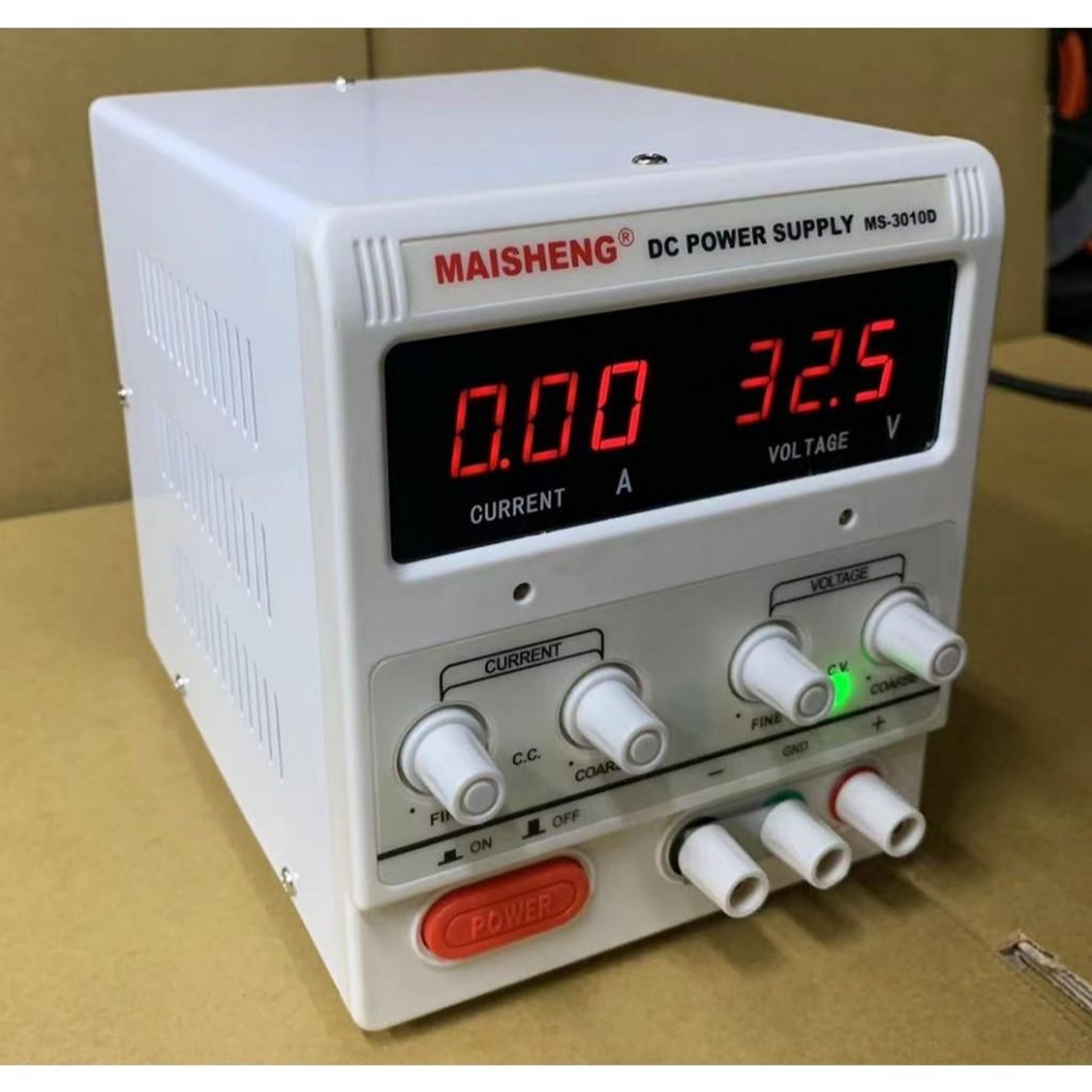

• Ток (A): 5 А подходит для большинства задач. Однако если вы работаете с мощными устройствами (например, игровыми ноутбуками), лучше выбрать ЛИП с током до 10 А. Однажды я ремонтировал игровой лэптоп, который потреблял до 8 А при включении. У моего старого ЛИП предел был 5 А. Так что пришлось использовать штатный адаптер для проверки результатов работы. После этого я решил обновить свой арсенал и купил модель с током 10 А.

Точность регулировки: почему это важно

Параметры напряжения и тока — один из главных критериев качества лабораторного источника питания.

• Точность напряжения: ищите модели с погрешностью не более 0,1%. Это особенно важно при работе с чувствительной электроникой, где даже небольшое отклонение напряжения может привести к повреждению компонентов.

• Точность тока: погрешность по току должна быть не более 0,5%. Это важно для безопасного тестирования элементов и поиска коротких замыканий.

Функция ограничения тока (CC mode)

Позволяет установить максимальный ток, который дает ЛИП. Если устройство потребляет больше, ЛИП сохранит ограничение, чтобы избежать повреждений. Это то, о чем я говорил в первом разделе, когда рассказывал о разных ремонтах. Функция крайне важна, но, к счастью, сейчас большинство источников питания, даже самых недорогих, ее получает.

Дополнительные возможности

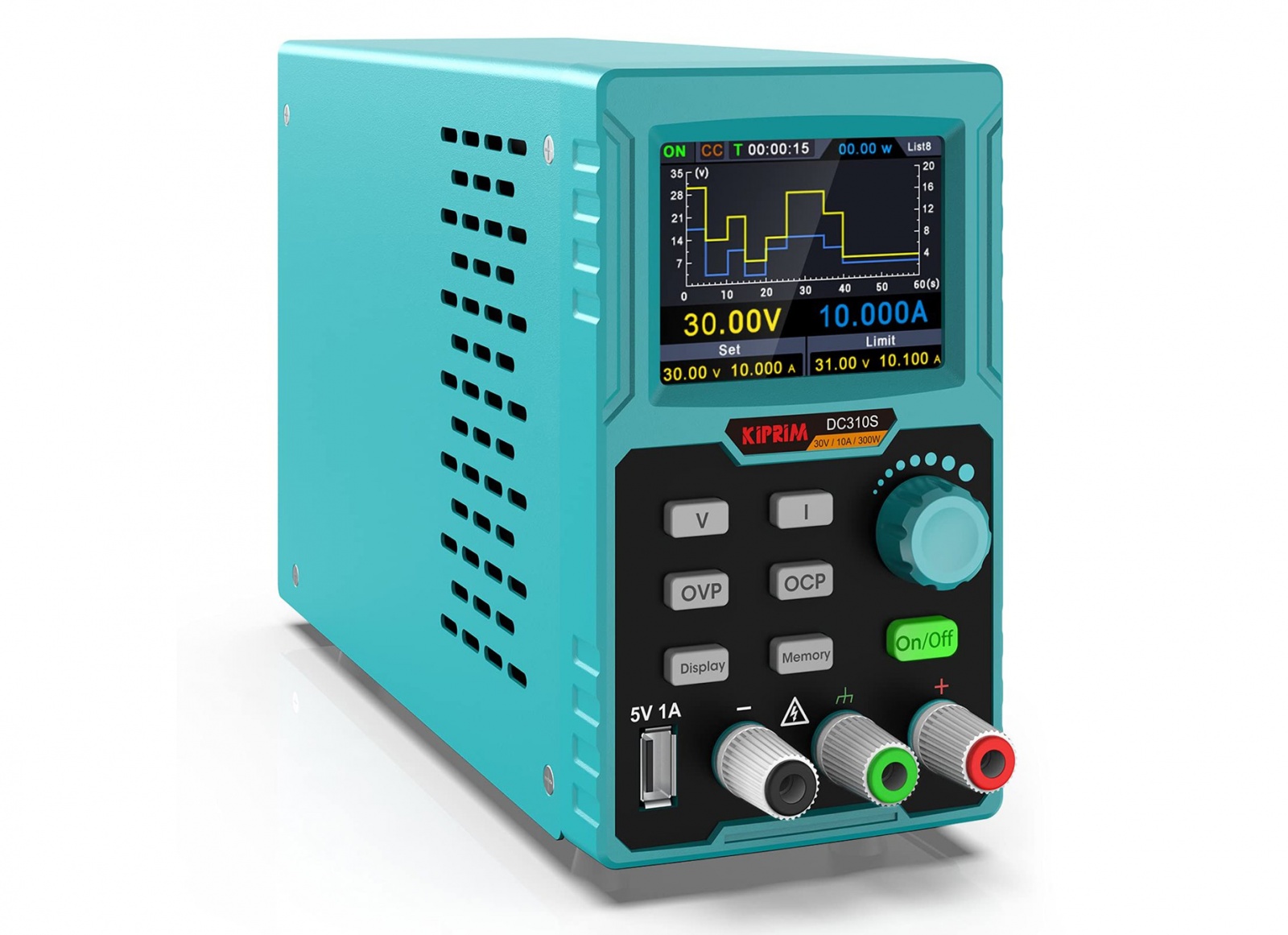

Современные ЛИП часто оснащены полезными функциями, которые упрощают работу:

• Память: позволяет сохранять используемые параметры напряжения и тока для разных сценариев.

• Защита от перегрузки: автоматически отключает выход при превышении установленных лимитов.

• Дисплей с отображением потребления тока: хорошая функция, предоставляет четкую и понятную информацию о текущих настройках и состоянии работы подключенного девайса.

Если вы планируете использовать ЛИП для разработки или настройки устройств, обратите внимание на модели с возможностью программирования. Например, создание сложных сценариев изменения напряжения и тока.

В качестве заключения скажу, что если вы серьезно занимаетесь ремонтом, инвестируйте в ЛИП — он окупится с лихвой. Если вы даже не зарабатываете на починке техники, это ваше хобби, как у меня, нормальный источник питания позволит не сжечь плату или отдельные компоненты.

Еще дам совет: начните с простой модели и постепенно осваивайте ее возможности. Если их станет не хватать, покупайте более продвинутый вариант.

Если у вас есть вопросы или интересные кейсы из практики, делитесь в комментариях! Буду рад обсудить и помочь советом.
