Привет! Это Антон Комаров, я пишу для команды спецпроектов МТС Диджитал. Сегодня расскажу, как меняю процессоры у ноутбуков, игровых консолей и других устройств. Сразу скажу, что здесь очень много нюансов, самые важные постараюсь раскрыть. Пост не теоретический: покажу, как менять маленький, средний и большой процессор на разных платах. Микроскоп тоже будет — думаю, многие читатели любят смотреть на фотографии многократно увеличенных резисторов, конденсаторов, контроллеров. Что ж, поехали!
Зачем вообще менять процессоры
Тут есть две основные причины. Первая — с процессором или видеочипом что-то случилось. То ли он ушел в короткое замыкание (например, из-за пробития линии питания чипа током с другой линии), то ли контакты отошли от платы, то ли кристалл треснул.
Если замыкание, то ремонт может оказаться просто нерентабельным, поскольку в этом случае выходят из строя и другие компоненты. У меня, правда, была пара вариантов, когда «поплохело» лишь процессору из-за пробития одного из мосфетов. Оказались неисправными при этом сам мосфет и чип. Заменил дефектные компоненты — и все «заколосилось». Но это я ремонтировал для себя, а вот если подобное делать в сервисном центре, то починка может оказаться буквально золотой.
Во втором варианте иногда хватает рефлоу — это простой прогрев процессора до момента плавления шариков-контактов. Во многих случаях отвалившийся от контакта платы шарик становится на место, и снова все работает. Это я иногда делаю для быстрой диагностики, чтобы проверить, в контактах ли дело. Такой ремонт недолговечен и непредсказуем. У меня был ноутбук, которому подобное помогло на два года, что ли. А случалось и так, что прогрева хватало лишь на несколько дней, а то и часов.
Надежнее реболлинг, то есть полное снятие чипа с платы, очистка контактов процессора и материнки. Затем накатка шаров и установка чипа по-новой на плату.

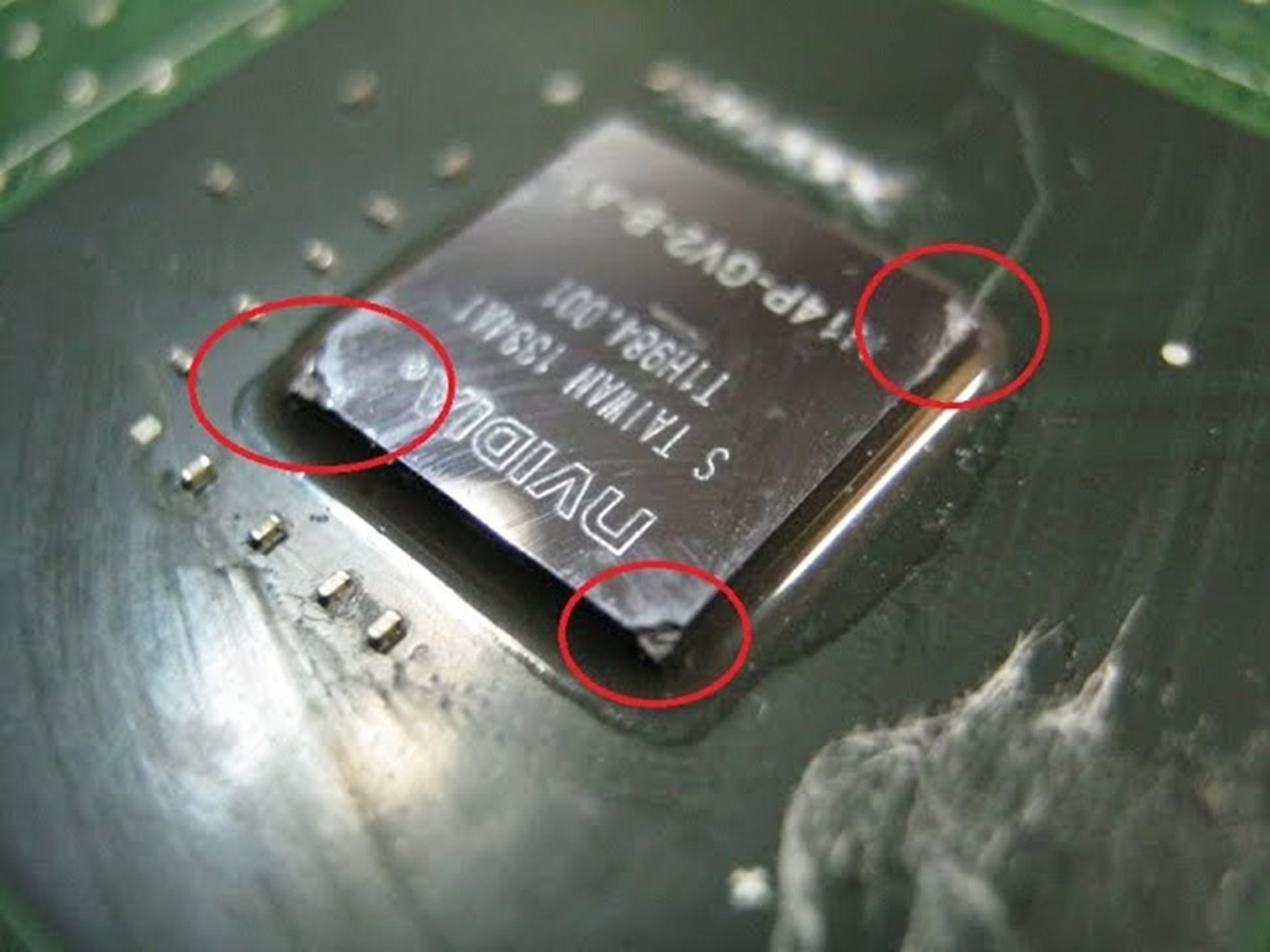

Третий вариант, когда трескается кристалл, тоже дорого обходится владельцу устройства, поскольку нужен новый процессор. Это может случиться по разным причинам, но часто — просто неаккуратность хозяина девайса. Например, менял термопасту и уронил на кристалл что-нибудь тяжелое — отвертку, молоток, теплоотвод чипа или что-то еще.
Второе — для апгрейда, чтобы убрать рабочий, но более слабый процессор или видеочип и заменить его более мощным. Такой вариант практикуется несколько реже, потому что и дорого это, и гарантию на результат мало кто дает. В ходе замены может случиться всякое, и не все сервисные центры этим занимаются.
Как поменять процессор в домашних условиях
Скажу сразу, что лучше всего это работает с чипами малого и среднего размеров, а также большими, но квадратными. Если в ноутбуке установлен вот такой процессор, как ниже, его в домашних условиях без ИК-станции не заменишь.
Почему? Посмотрите, как он выглядит снизу. Чуть что-то перегреешь, сдвинешь, и все — работать не будет. Дело даже не в шариках-контактах, а в компонентах посередине. Что-то из них сдвинется или отвалится — и привет. Ноутбук работать не будет, дорогой чип испорчен.
К тому же такие процессоры очень тонкие. Они легко деформируются под действием высокой температуры, и не все контакты чипа прилегают к контактам на плате. Итог такой же — работать ничего не будет.
Поэтому мой совет: если менять и реболлить, то только простые процессоры, маленькие или средние. Как это делать, сейчас покажу.
Маленькие чипы
Здесь вообще никаких проблем. Их можно снимать при помощи обычного термофена. Например, того, что я уже описывал в предыдущем посте. Берем плату с небольшими чипами.
По всем сторонам процессора (здесь это Intel Atom x5-Z8350) наносим флюс. А затем греем термовоздушным феном минуту-полторы. Я использую 400 градусов и 70% скорости потока. Пинцетом очень легко дотрагиваемся до одной из сторон чипа, чуть надавливаем. Если двигается, время снимать — тем же пинцетом или вакуумной ручкой.
Вот результат:
Ниже — плата уже без чипа. Показано отмытое от флюса посадочное место. Все контакты в порядке, ничего не сорвано.
Потом берем новый процессор с «Алиэкспресса» (они уже «ошарены», т. е. на контакты напаяны шарики), ставим на свое место и нагреваем феном. Вообще полагается посадочное место очистить от припоя, и я всегда это делаю, если процессор побольше или вижу, что контакты очень отличаются по размеру. Но если ситуация как выше и уже есть опыт такого ремонта, то можно и без промежуточных операций. Если нет, то лучше очищать (как именно, я покажу ниже, для другого чипа).
При должной сноровке чип устанавливается без проблем. Ориентируйтесь по белым линиям. При прогреве тоже понемногу «покачивайте» процессор, чтобы понять, расплавился припой или нет. Поверхностное натяжение жидкого металла контактов платы притянет шарики чипа, и тот станет ровно и красиво.
Повторюсь, такое работает лишь с карликовыми Intel Atom и им подобными. А еще с чипами ОЗУ и некоторыми другими компонентами. Но в любом случае рекомендую очищать посадочное место. Сейчас посмотрим, как именно.
Процессор Nintendo Switch Light
Я несколько раз сталкивался с ремонтом этой консоли. В одном из случаев проблема была в том, что при включении экран девайса сразу становился синим. Это так называемый blue screen of death для Switсh.
Неисправность возникает, если отваливается один или несколько контактов процессора приставки. Если она часто падает (особенно этим грешат дети), то рано или поздно этот экран смерти придет и к вашему девайсу. Для ремонта нужен реболл процессора. То есть снятие чипа, очистка посадочного места, замена шариков и перепайка. Вот материнская плата сломанной приставки.
Все работы тоже можно провести при помощи фена. Для начала требуется закутать материнку в фольгу, чтобы не перегреть нежные пластиковые коннекторы и другие чувствительные к температуре участки платы. А затем уже нагревать. Я использую 380 градусов и 100 потока — все закрыто фольгой, ничего не сдует.
Принцип тот же: легонько толкаем в процессе нагрева одну из сторон чипа, когда «поплыл», снимаем пинцетом или вакуумной ручкой. На фото ниже и выше полно дыма от флюса, поэтому выглядит нечетко.
Когда снимаем, очищаем посадочное место при помощи паяльника и медной оплетки до вот такого состояния.
Потом очищаем от олова процессор, он тоже должен стать чистеньким и блестящим. На фото один из контактов чипа сорван. Но это «пустышка», один из контактов для лучшей фиксации процессора на посадочном месте. Он ни на что не влияет. Если бы сорвал «рабочий» пятак, чип был бы испорчен. «Пустышки» обычно легче отрываются. Ремонт — дело тонкое, ага.
Не трогаем посадочное место, но процессор «ошариваем», т. е. делаем на его контактах шарики олова. Без сторонних инструментов такое не сделаешь, нужны специальные трафареты (stencils на английском). Есть как универсальные, так и заточенные под определенный тип чипа. Я приобрел специализированный для Nintendo Switch.
Кладем процессор «лицом» на специальную подставку — продается вместе с тем самым трафаретом.
Сверху накладываем шаблон с дырочками, совпадающими с контактами чипа. Подставка — очень сильный магнит, так что шаблон плотно прилегает.
И промазываем паяльной пастой до равномерного слоя. Излишки снимаем так, чтобы паста осталась лишь в отверстиях трафарета. Это не очень просто, нужно потренироваться.
В итоге все это должно выглядеть вот так:
Теперь, аккуратно придерживая пинцетом, нагреваем. Я использовал температуру в 300 градусов и 40 процентов потока. Если перегреть, трафарет может деформироваться и вся работа пойдет прахом.
На фото выше часть шариков сформировалась, часть — только в процессе плавления. Ниже — финал процесса:
Теперь ждем, пока остынет, пару минут, снимаем аккуратно трафарет. И любуемся результатом. На фото ниже — чип сразу после операции и уже отмытый спиртом.
Это не все. Теперь с теми же показателями температуры и скорости потока проходимся феном по готовым шарикам. Они снова плавятся, прилегают к контактам уже как надо. Получается очень красиво:
Здесь хорошо виден тот самый сорванный пятак — повторюсь, это нулевка, он ни на что не влияет. Но все равно на душе осадочек остался.
Прежде чем положить чип, нужно пальцем промазать посадочное место специальным флюсом. Почему именно пальцем? Чтобы стереть остатки, кисточка в любом случае оставит слишком много флюса, а его слой должен быть микронным. Если наложить его больше, то в процессе нагревания он закипит, и чип сместится из-за образующихся в жидкости пузырьков.
Кладем процессор на материнку, аккуратно выравниваем и снова нагреваем.
Следующий этап — оставляем плату остывать и проверяем, ровно ли все лежит. Если есть сдвиг хотя бы на долю миллиметра, работать не будет, замкнутся какие-то контакты под чипом.
Ну и теперь точно все. Проверяем, все ли работает, и отмываем плату от флюса. Потом окончательно собираем консоль и радуемся.
Аналогично меняются процессоры среднего размера и в ноутбуках. Алгоритм: снять, очистить от припоя чип и посадочное место, «ошарить», смазать посадочное место, прогреть. Но тут нужна практика.
Пока все. В следующий раз поговорим о том, как менять процессоры при помощи ИК-станции. Будет много интересного, обещаю!
