Команда cubeiboard анонсировала две занятных вещицы — cubietruck plus и HDD-RAID shield
Cubieboard5/Cubietruck Plus

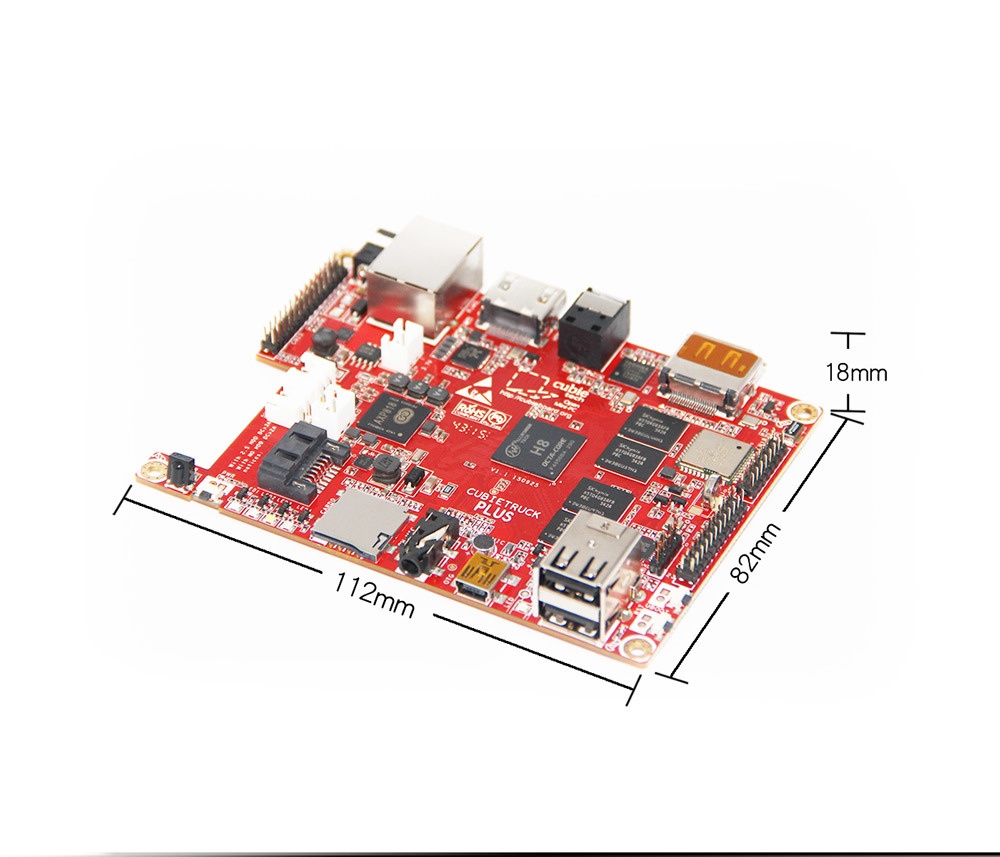

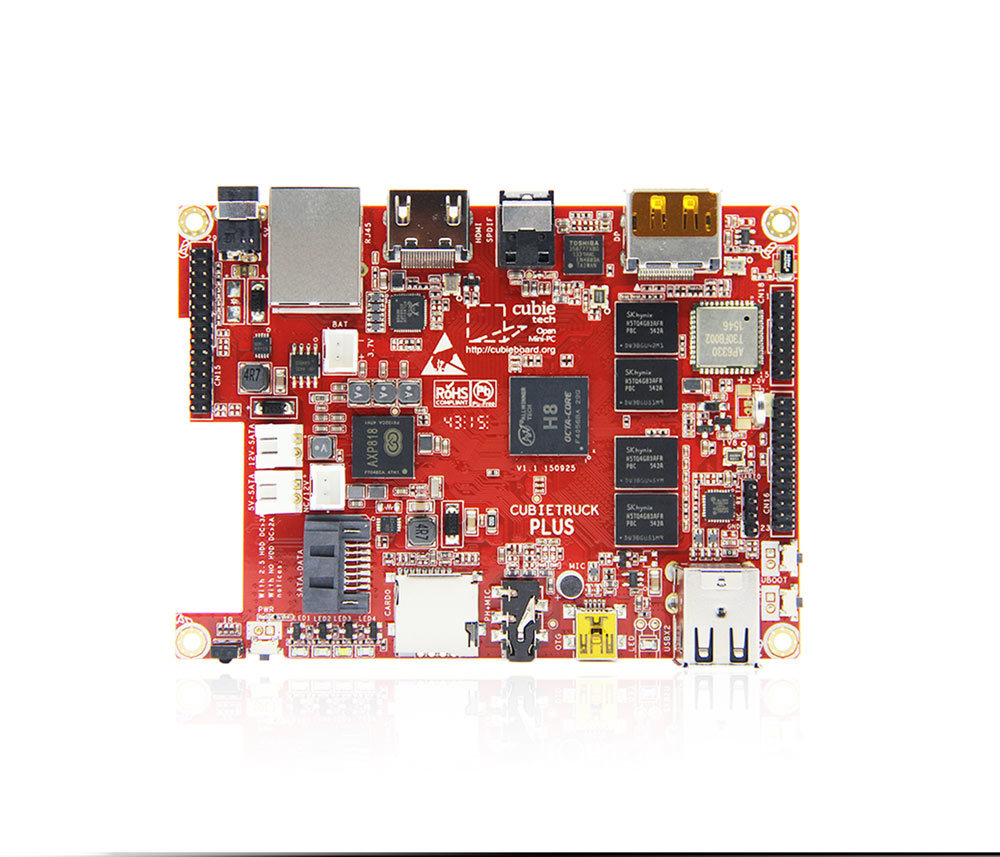

Команда Cubieboard анонсировала новую обновленную версию Cubieboard 3 / Cubietruck, под названием Cubieboard 5 или Cubietruck Plus (для упрощения далее я его буду называть СВ5).
Давайте посмотрим что же они сделали:

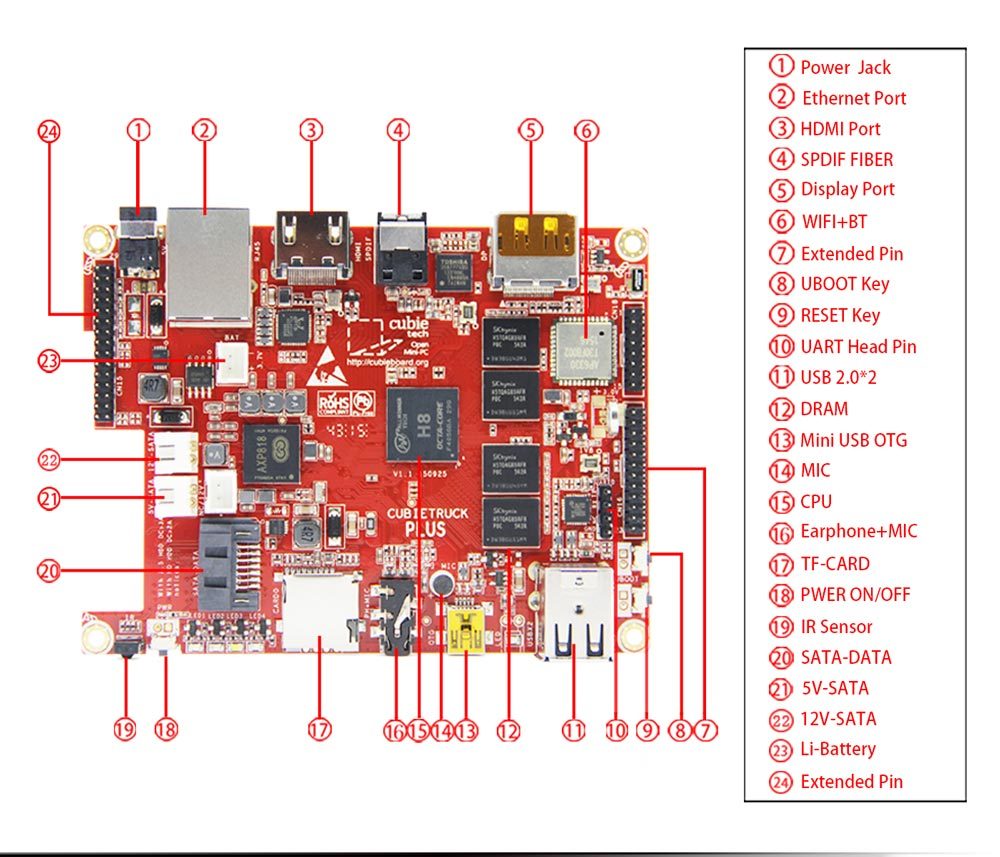

Сравнение версий 5 и 3
Cubieboard 5 / Cubeitruck Plus | Cubieboard 3 / Cubeitruck |
---|---|
AllWinner SOC H8, ARM Cortex-A7 Octa-Core, PowerVR SGX544 GPU @ up to 700MHz Supports OpenGL ES 2.0/1.1, OpenCL 1.1, DX 9_3 | AllWinner SOC A20, ARM Cortex-A7 Dual-Core, ARM Mali400 MP2 Complies with OpenGL ES 2.0/1.1 |

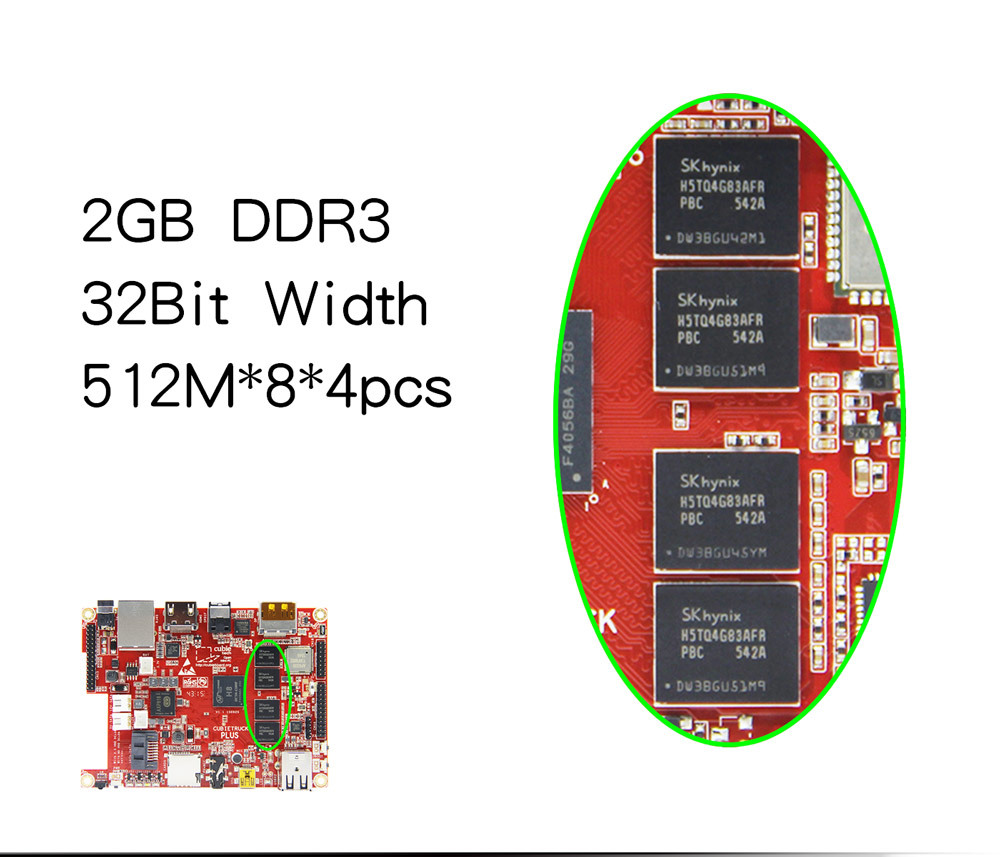

1GB/2GB DDR3@480MHz (960MTPS), 2GB Default | 1GB/2GB DDR3@480MHz (960MTPS) |
HDMI&DP 1080P@60Hz display output | HDMI&VGA 1080P@60Hz display output |
100M/1000M Ethernet RJ45 | 100M/1000M Ethernet RJ45 |
Broadcom AP6330 Wifi+BT4.0 wireless connection with antenna on-board1 | Broadcom AP6210 Wifi+BT4.0 wireless connection with antenna on-board |

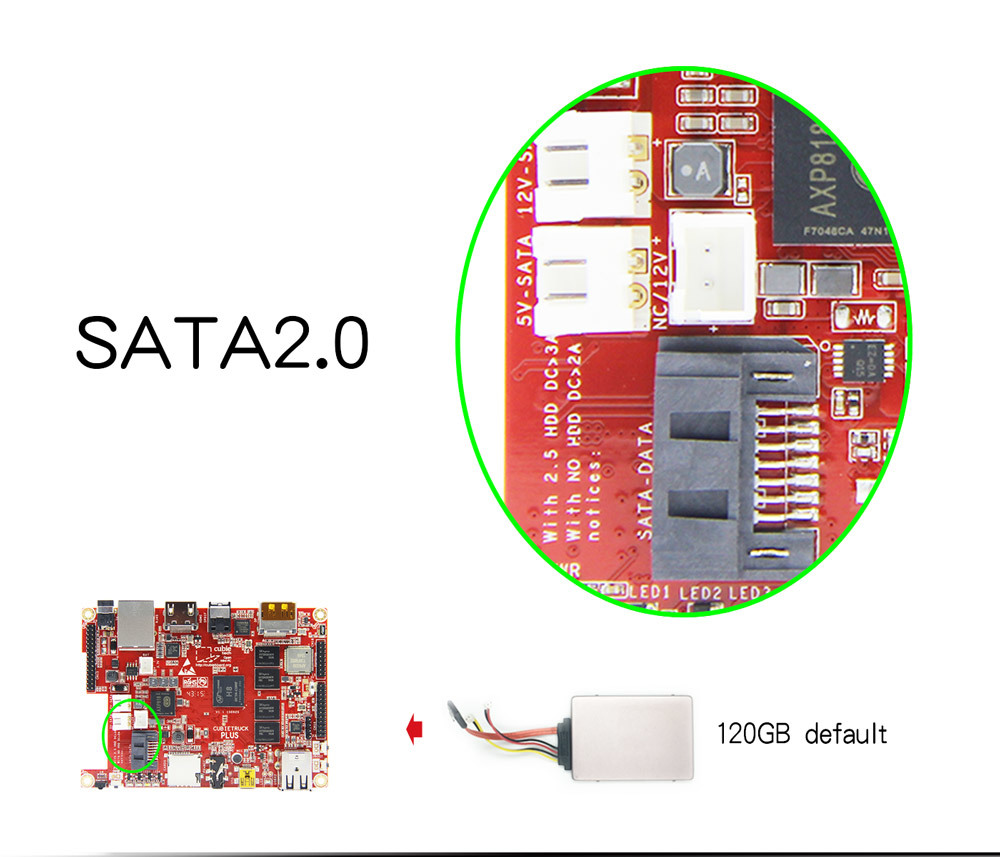

SATA 2.0 interface support 2.5’ HDD, (for 3.5’ HDD, need another 12V power input) | SATA 2.0 interface support 2.5’ HDD, (for 3.5’ HDD, need another 12V power input) |
Storage solution: NAND Flash +MicroSD card slot / TSD + MicroSD card slot / 2*MicroSD card slot | Storage solution: NAND Flash +MicroSD card slot / TSD + MicroSD card slot / 2*MicroSD card slot |
2 x USB HOST, 1 x OTG, 1 x Toslink (SPDIF Optical), 1 x IR, 4 x LEDs, 1 Headphone, 3 x Keys | 2 x USB HOST, 1 x OTG, 1 x Toslink (SPDIF Optical), 1 x IR, 4 x LEDs, 1 Headphone, 3 x Keys |

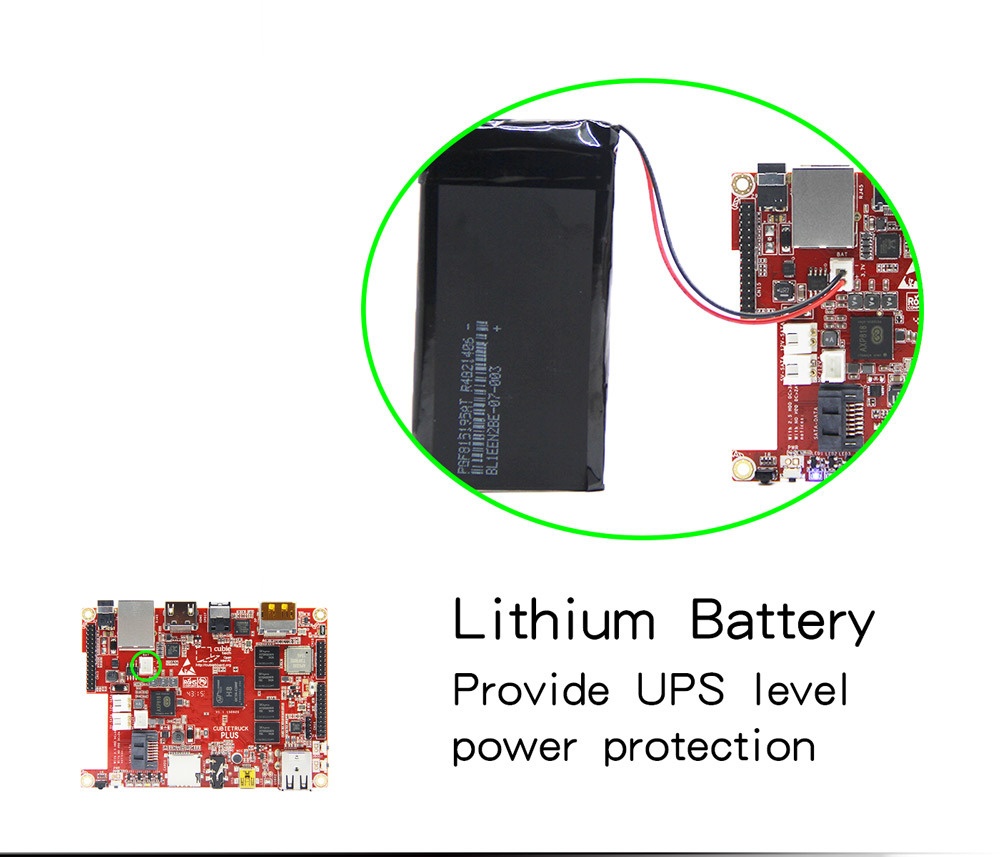

Power:DC5V @ 2.5A with HDD,support Li-battery & Real Time Clock battery | Power:DC5V @ 2.5A with HDD,support Li-battery & Real Time Clock battery |
70 extended pins including I2S, I2C, SPI, CVBS output, Low Resolution ADC x2,UART, PS2, PWMx2, TS/CSI, IRDA, LINEIN&FMIN&MICIN, TVIN analog video signal input x4 with 2.0mm pitch header pins | 54 extended pins including I2S, I2C, SPI, CVBS output, Low Resolution ADC x2,UART, PS2, PWMx2, TS/CSI, IRDA, LINEIN&FMIN&MICIN, TVIN analog video signal input x4 with 2.0mm pitch header pins |



















Как видим, в целом модели идентичные, есть изменения но не революционные, а скорее эволюционные.
Изменения внутри:
- Заменили Allwinner A20 (двухядерный) на Allwinner H8 (восьмиядерный), хорошо это или плохо — решать вам!
- Вместе с SoC улучшилось и видеоядро, было Mali 400MP2, стало PowerVR SGX544, что должно положительно сказаться на работоспособности всей видеоподсистемы. Тем более что производитель позиционирует SoC H8 как основу для домашних развлекательных центров
- Обновили микросхему Wi-Fi+BT была AP6210 стала AP6330. Добавился режим 802.11а и, что не указано в обновлениях, но есть в даташите на микросхему AP6330, есть FM приемник. Теперь радио будет сделать проще )
Перефирия:

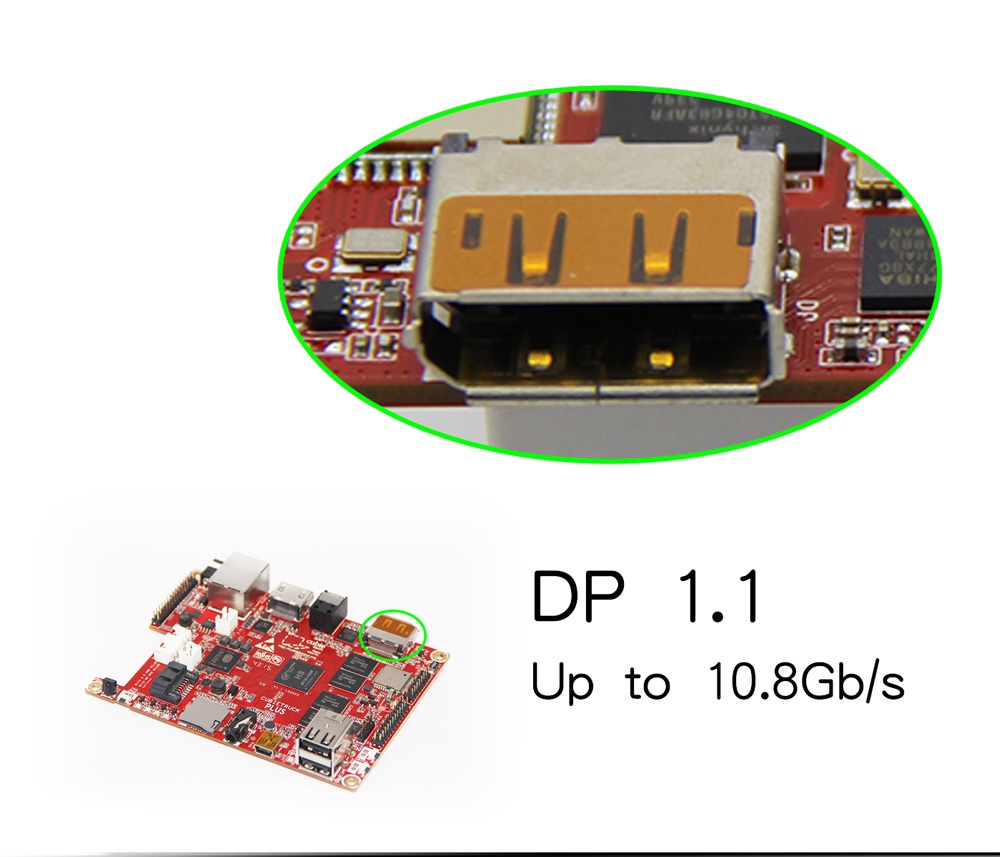

- Видео: Вместо VGA теперь у нас будет DisplayPort. HDMI никуда не делся и теперь можно подключать два монитора, правда они будут показывать одинаковую картинку

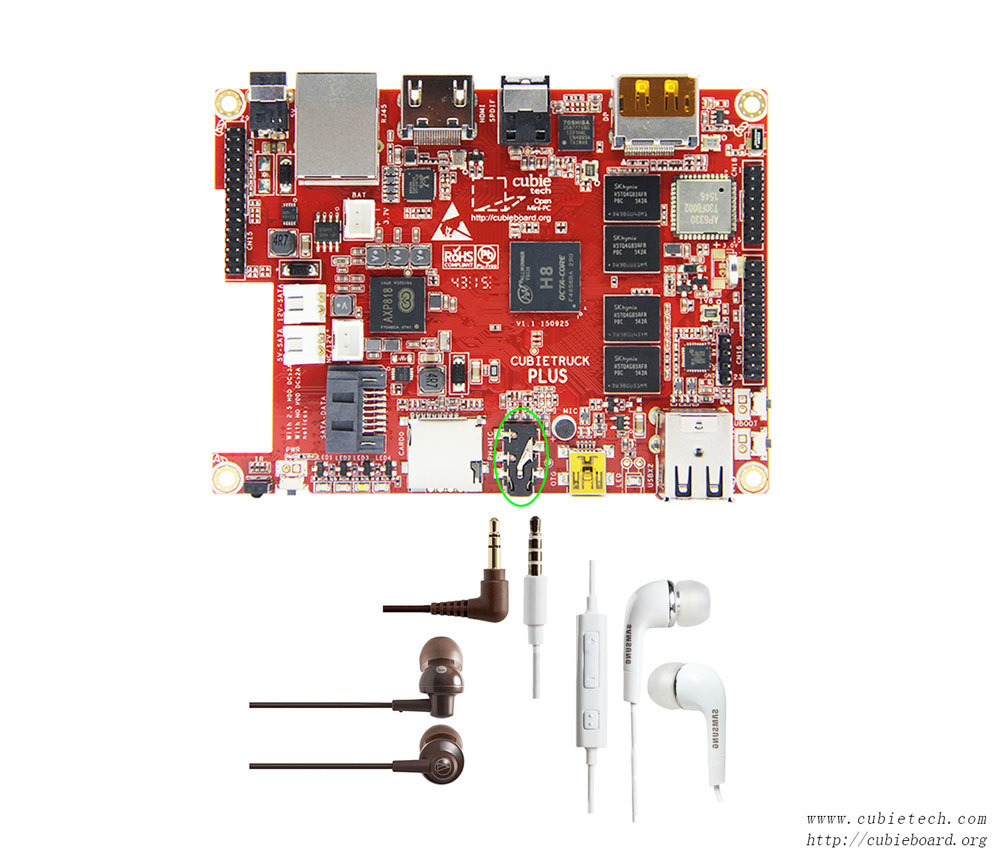

- Аудио: В разъем для наушников добавили вход под микрофон

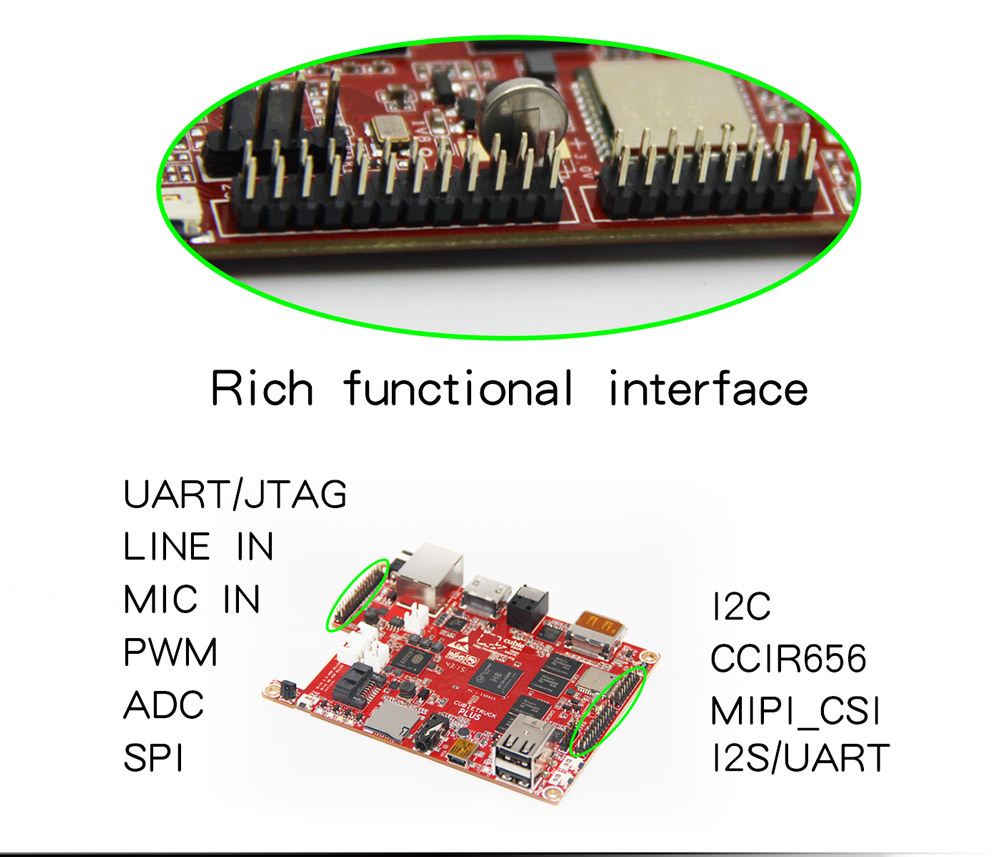

- Подключение: вместо 54-пинового разъема — теперь 70 пинов. 54 пина совместимы с СВ3. Несовместимые пины вынесены на отдельный коннектор
Как и для СВ3, для СВ5 заявлена полная поддержка Android 4.4.4 и Ubuntu Linaro 14.04 (как напомнили в комментарии для СВ3 есть проблема с аппаратным ускорением видео в linux, надеюсь тут это побороли). Но никто не запрещает пользоваться другим дистрибутивами (например www.armbian.com)
HDD-RAID+USB3 Shield

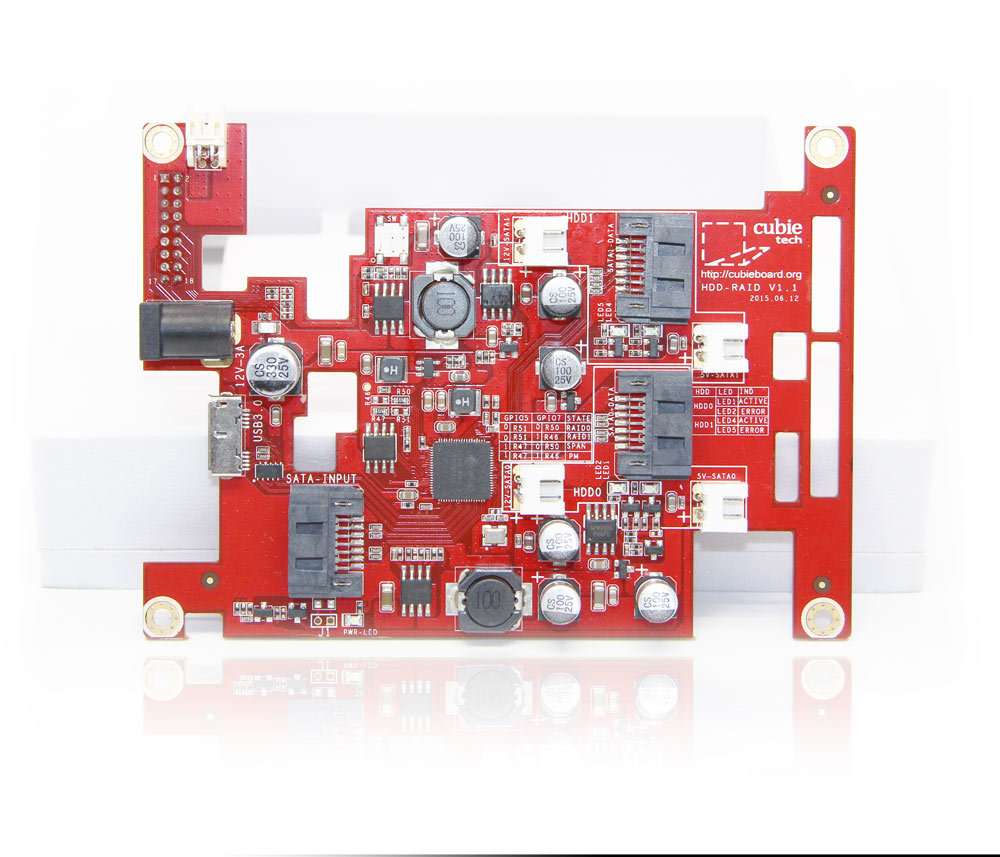

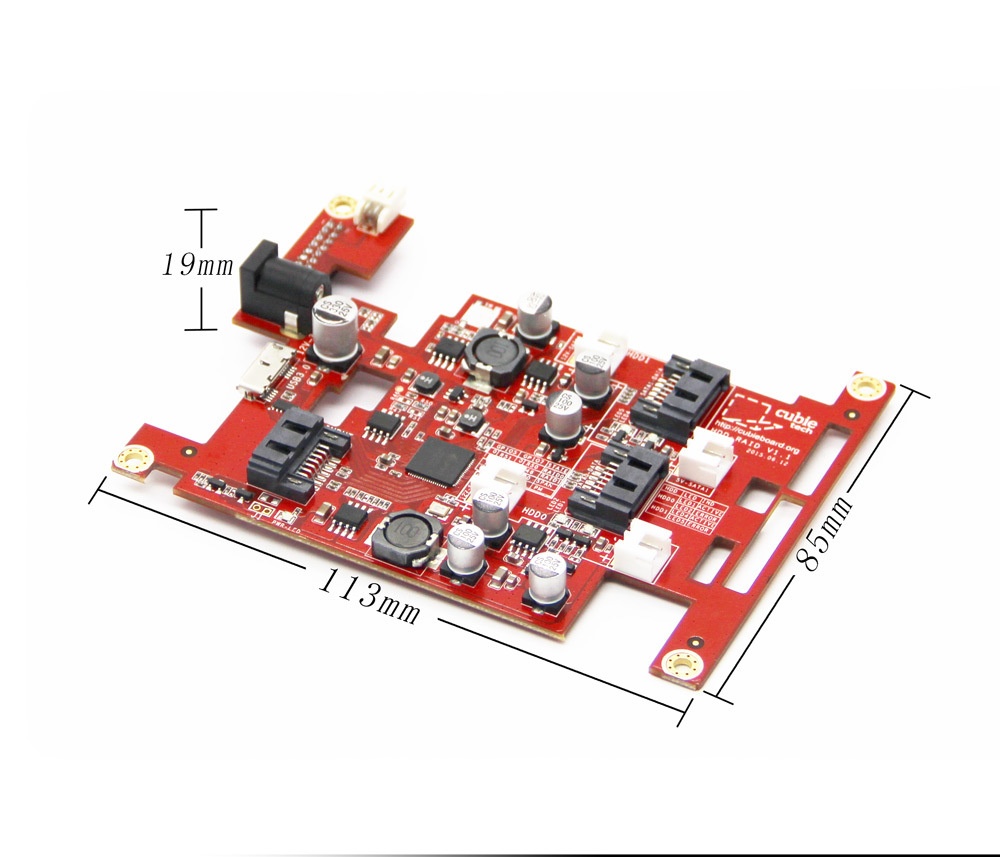

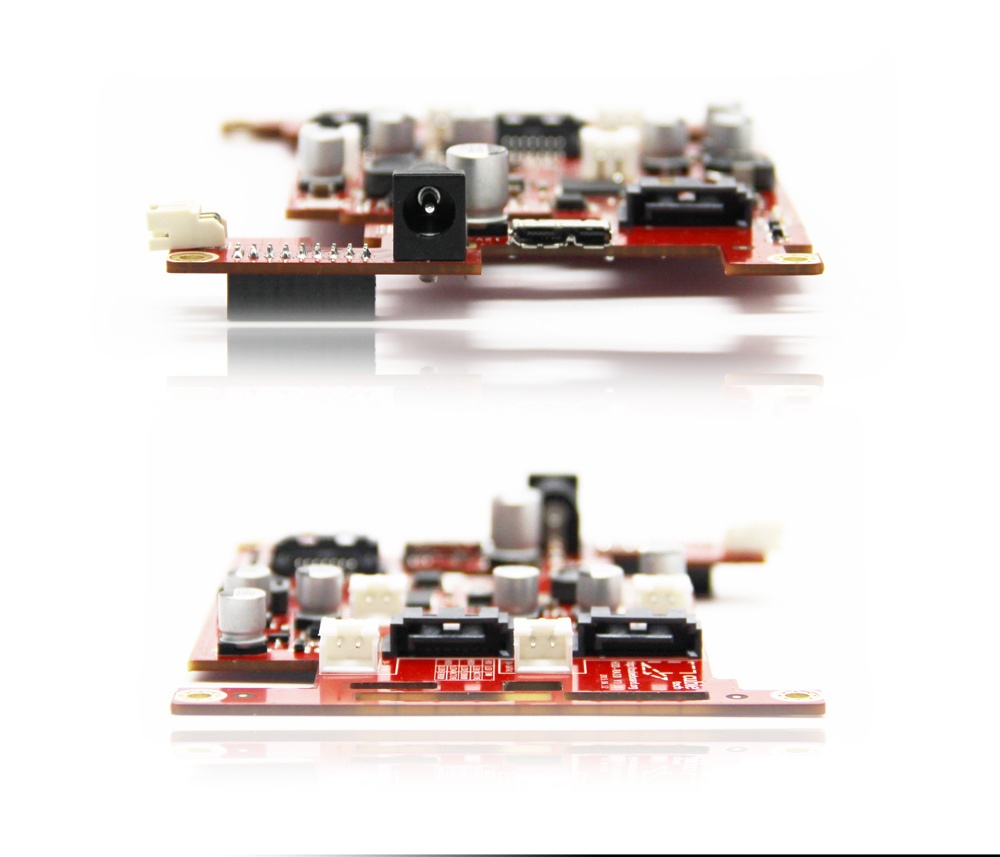

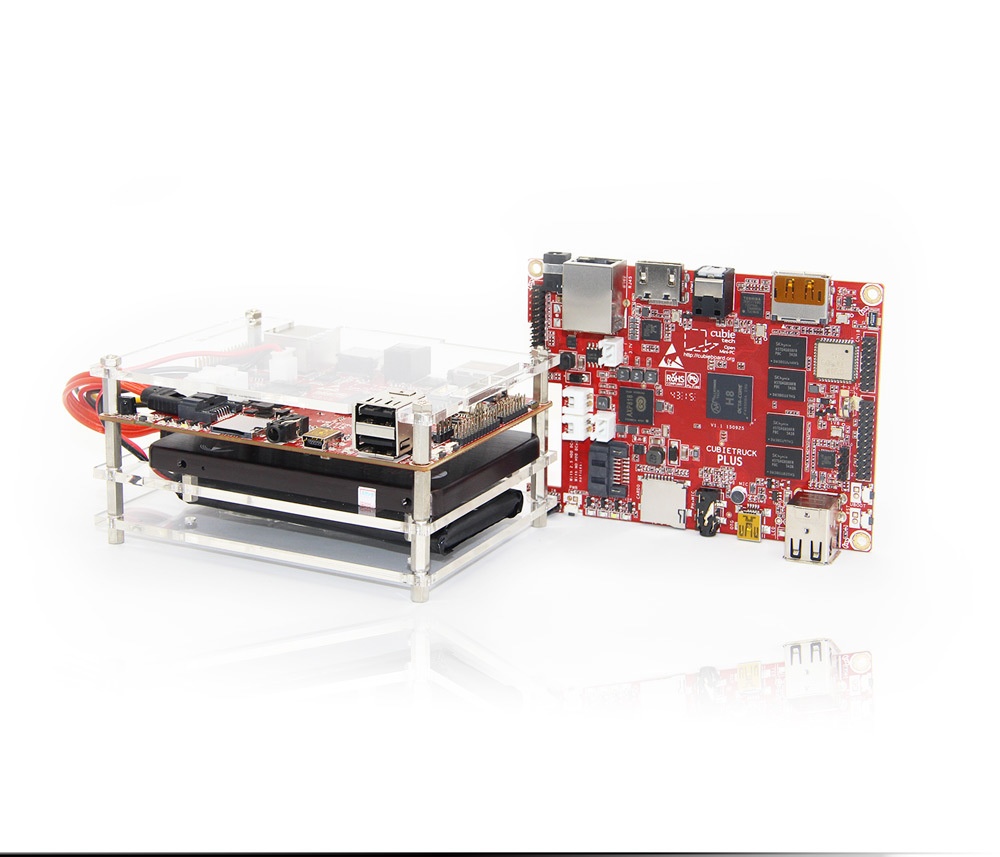

Но это еще не все, т.к. вместе с СВ5 производитель анонсировал плату расширения HDD-RAID

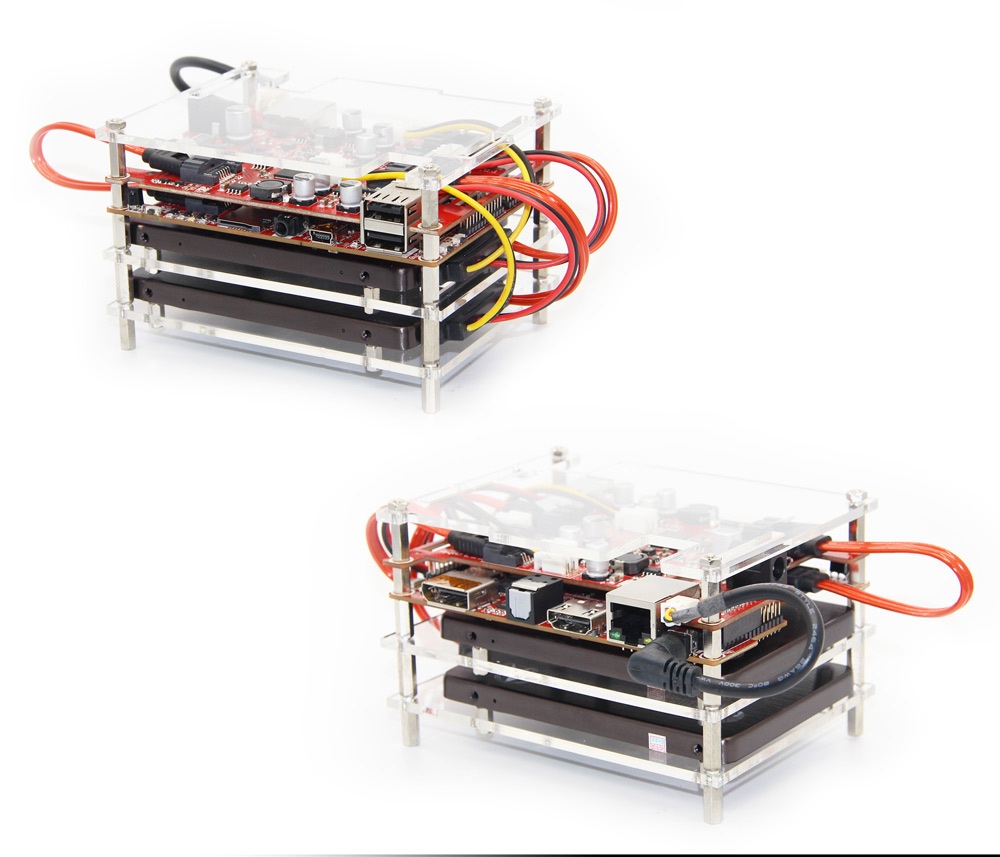

Через эту плату можно подключить дополнительный SATA диск и объединить их в RAID (возможные вариации RAID0, RAID1, JOBD, PM).

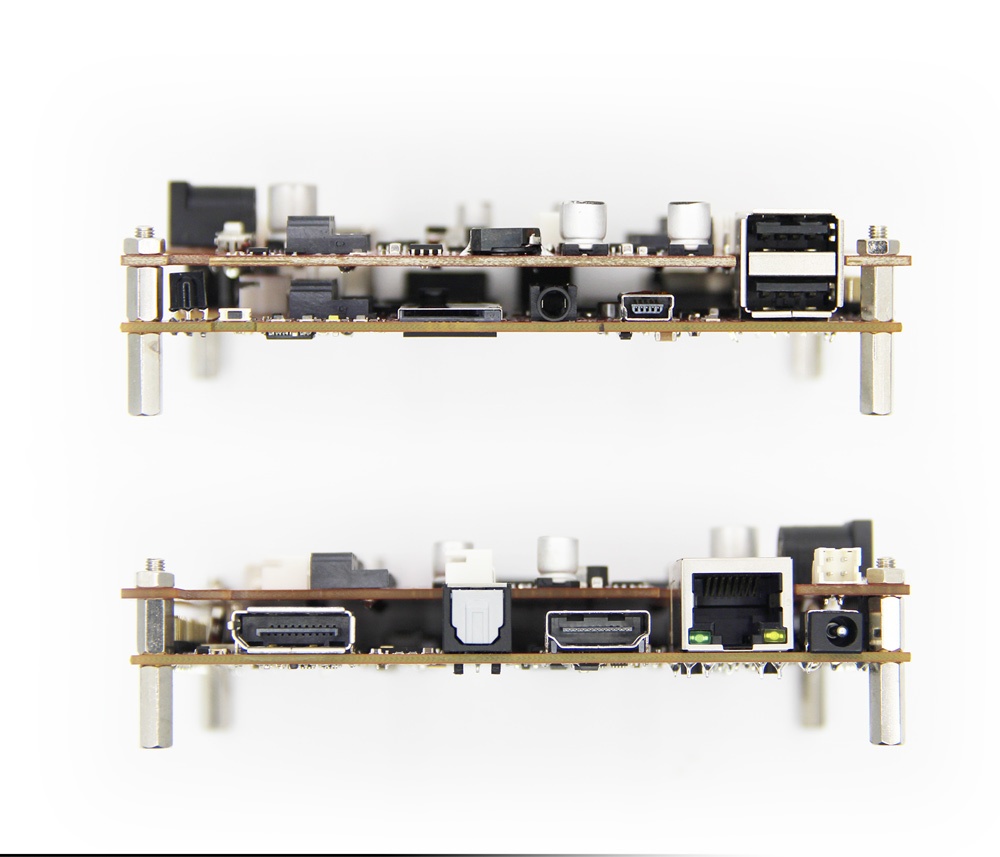

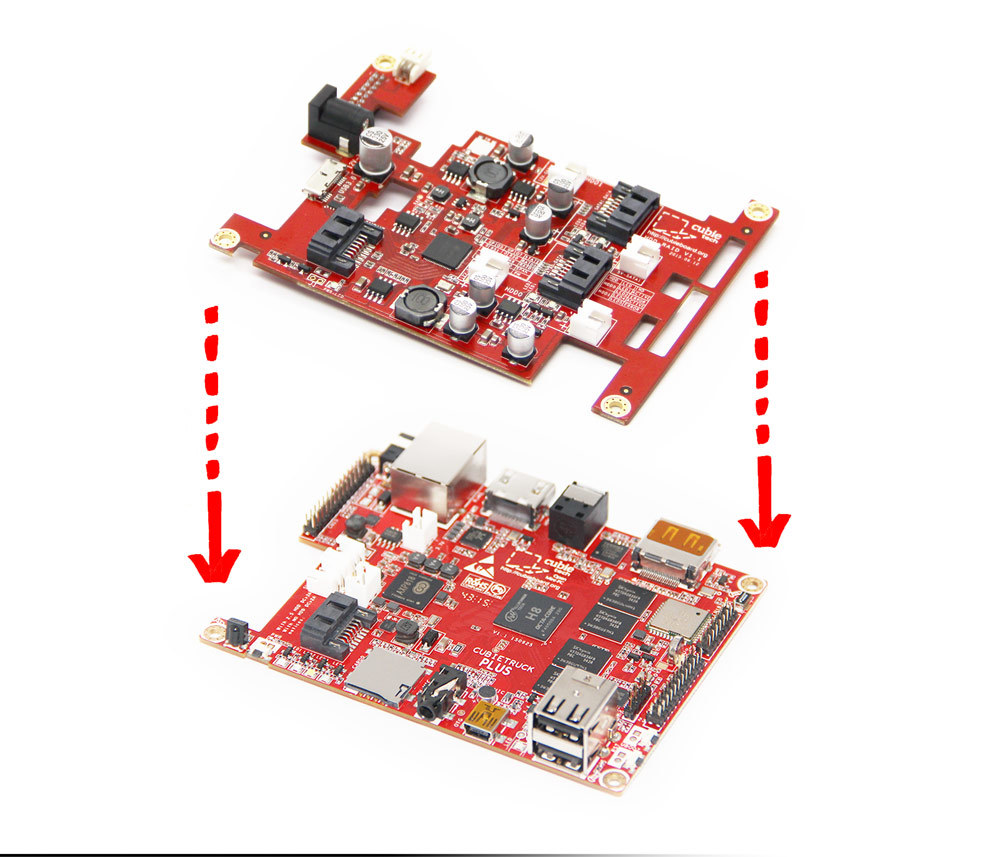

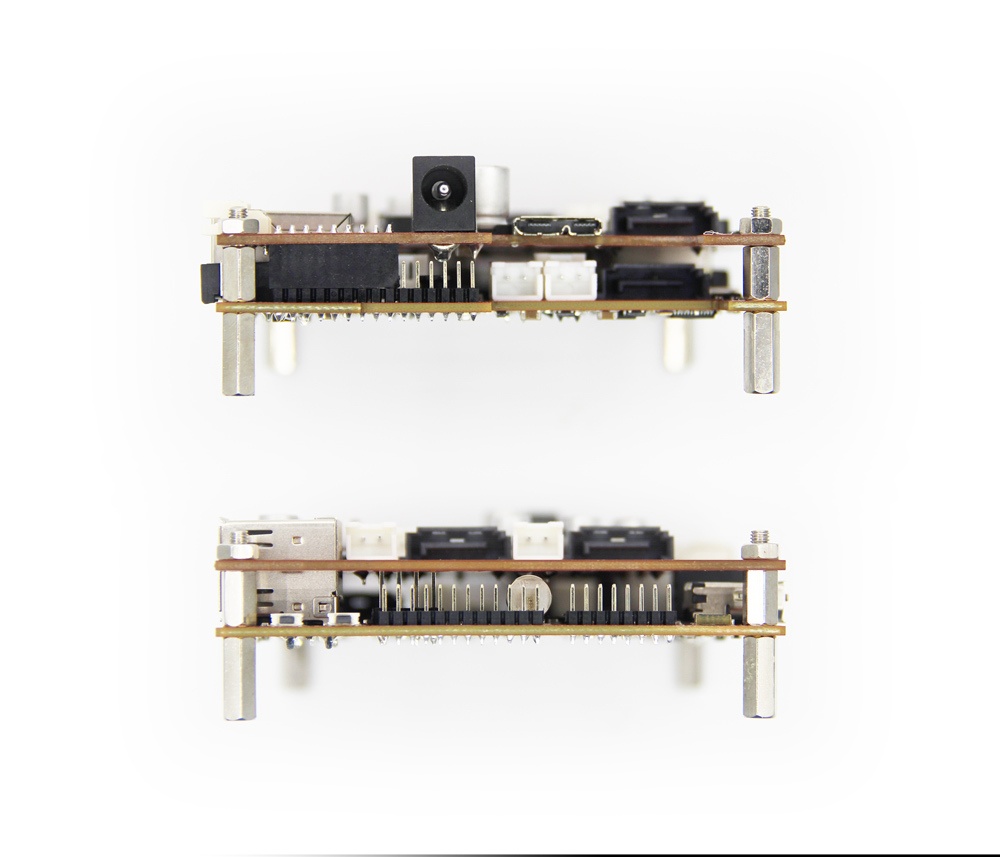

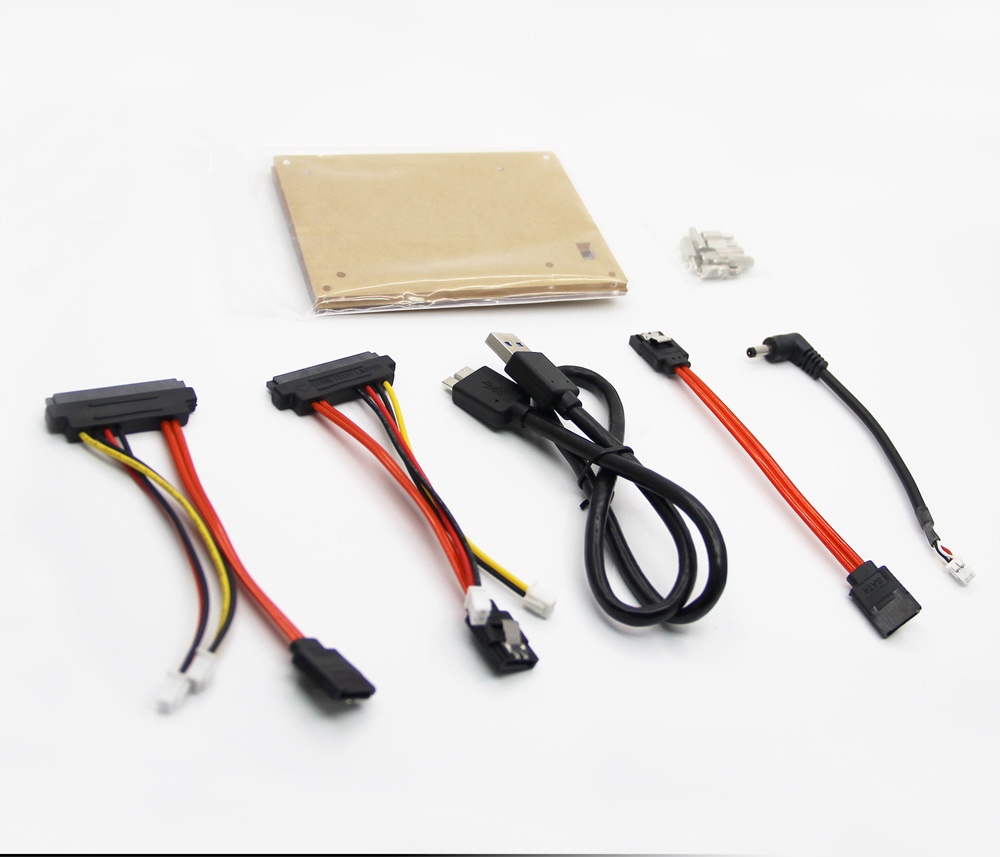

По сути вы подключаете два диска к этой плате а межплатным проводом соединяете шилд и CB3/CB5 (и да, производитель заявляет о совместимости с Cubieboard3/Cubietuck, чему я, как обладатель CB3, рад.)
Также эта плата несет на себе разъем USB 3.0, что так-же не может не радовать.










P.S. Меня как пользователя cubieboard3 очень радует то, что производитель после выпуска cubieboard4 — все-же вернулся на путь истинный и не стал развивать линейку плат без аппаратного SATA. Т.к. по моему мнению добра без sata и так хватает (всякие малинки, апельсинки и т.п.)
P.P.S. Увидели неточность? Есть замечание? Пишите! Буду рад помощи.
Автор: yadem
