Добрый день уважаемые читатели. Сегодня мы с вами продолжаем крушить радиодетали во имя науки и сегодня к нам на стол попал вот такой безногий дедушка - керамический высоковольтный конденсатор К15-5

Конденсатор довольно крупный и пузатый, надеюсь в нем будет много интересного для вас с вами =) Конкретной информации по материалам выводов данного конденсатора мне не удалось найти в интернете, но судя по внешнему виду остатков, они были выполнены из латуни, и далее залужены. Данные выводы соединены с обкладками конденсатора. В качестве диэлектрика в данном конденсаторе выступает керамика. Снаружи данный конденсатор покрыт прочным компаундом для его герметизации и защиты от механических повреждений. Давайте попробуем его разобрать. Из за его конструкции я думаю это будет сделать довольно не просто, поэтому воспользуемся варварским методом, возьмем молоток и начнем обстукивать данный конденсатор.

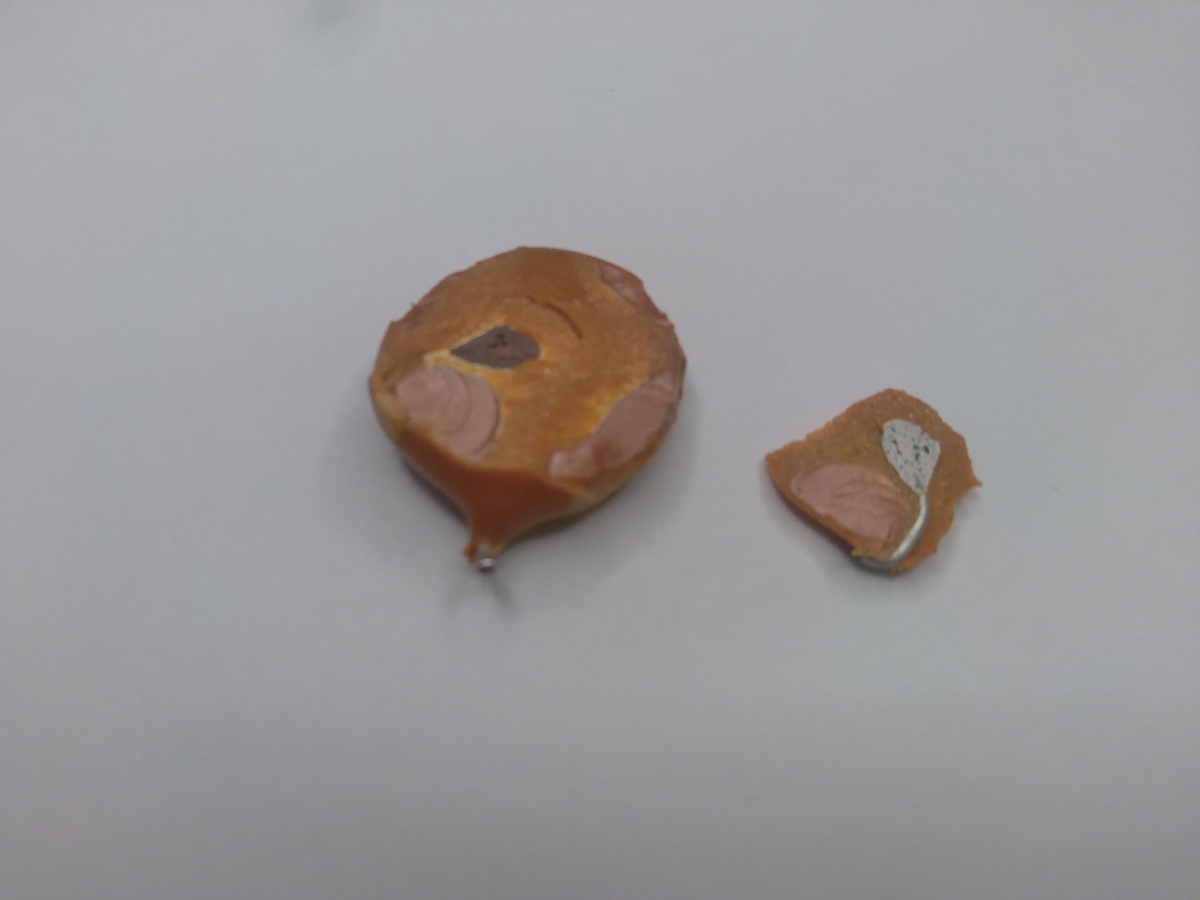

После того как от конденсатора отвалился первый кусок я был немного удивлен. Неужели это все что есть в конструкции данного конденсатора, и вот эта соплюшка на конце вывода и есть го обкладка? Я продолжил далее оббивать данный конденсатор при помощи молотка.

Отколов противоположную часть конденсатора я увидел что она выглядит плюс минут также как и его первая часть. Вывод был подключен аналогичным образом.
Далее я попробовал раскрошить среднюю часть конденсатора, в надежде найти еще хоть что то, как то мне слабо верилось, что то что на фото и есть обкладки данного конденсатора.

Разбив центральную часть конденсатора я не обнаружил ничего более чем осколки керамики. Видимо вот такая простая конструкция у данного конденсатора. Вот такие небольшие обкладки и так много керамики. Возможно это и является обыденным для высоковольтных конденсаторов, так как конденсатор такого типа мне приходится разбирать впервые.
На сегодня у меня все, если вы можете что то добавить по конструкции данного конденсатора - пишите, буду рад пообщаться на данную тему.
Бонусом данное видео в формате видео:
P.S.: Уже позже я благополучно узнал, что в качестве обкладок данного конденсатора в данном случае выступает тонкий токопроводящий слой. Вы можете его заметить на фото, по изменению цвета материала в районе входа выводов в конденсатор. И его я благополучно разломал в труху при разборке данного изделия =)
Автор: Netza
