Увидев однажды пост про свое приложение, решил написать небольшую статью, описав все возможности разработки. Думаю, многим будет интересно..

По роду своей деятельности (занимаюсь ремонтом бытовой электроники) часто приходится идентифицировать тип сгоревшего электронного компонента (диода, транзистора, микросхемы и т. д.) по его буквенному наименованию на корпусе.

Еще 10–15 лет назад сложностей при распознавании не было. На любой микросхеме был указан ее тип. Например, для линейного стабилизатора L78L33ACZTR в корпусе TO-92 была нанесена маркировка L78L33A, по которой с легкостью можно найти datasheet и, следовательно, все ее характеристики, включая наиболее важные такие как распиновку, выходные напряжение и ток. Однако, в связи с миниатюризацией элементной базы, полное наименование элемента наносить на корпус стало невозможно. Производителям пришлось маркировать определенный код (markcode), состоящий всего из нескольких букв и цифр, никак не связанный с названием микросхемы. К примеру, микросхема LM2736YMK в корпусе SOT23–6 имеет буквенное обозначение SHBB.

Установив пару приложений с GOOGLE PLAY и попробовав несколько интернет ресурсов для «опознания» кодов микросхем, я был разочарован, т.к. они не смогли определить типы многих популярных элементов.

В связи с этим у меня и родилась идея по созданию приложения, в котором бы содержалась обширная база наиболее популярных кодов SMD‑компонентов. Благо имелся небольшой опыт разработки приложений на базе ANDROID.

И вот такое приложение SMD CODES для смартфонов на базе операционной системе ANDROID было разработано и размещено в магазине приложений PLAY MARKET.

https://play.google.com/store/apps/details?id=com.zedevstuds.smd_finder

Иконка приложения

Иконка приложения

Начало работы

После запуска откроется главное окно приложения.

Главное окно программы

Главное окно программы

Для удобства поиска приложение содержит следующие разделы:

  • 2 PINS –  элементы, имеющие 2 вывода. К таким относятся диоды, стабилитроны, супрессоры и т.д.;

  • 3 PINS –  элементы, имеющие 3 вывода. В данную группу входят диодные сборки, транзисторы, стабилизаторы питания и т. д.;

  • 4 PINS –  элементы, имеющие 4 вывода. В этом разделе содержатся все выше перечисленные элементы;

  • 5 PINS –  элементы, имеющие 5 выводов. В данной группе содержатся импульсные DC-DC преобразователи, стабилизаторы напряжения, супервизоры питания и т.д.;

  •  6 PINS и более  –  элементы, у которых  6 и более выводов.  Представлены транзисторные и диодные сборки,  DC-DC преобразователи, стабилизаторы, аналоговые и цифровые микросхемы и т.д.

  • ВСЕ - поиск элемента по всей базе приложения, которая содержит более 230 000 позиций.

  • Ω РЕЗ.  – расшифровка номинала для резисторов поверхностного монтажа.

  • Лого – данный раздел предназначен для определения производителя микросхемы по логотипу, нанесенному на корпусе.  Может пригодиться  в тех случаях, когда маркировка нечитаемая или же отсутствует вовсе.

Выбрав нужный раздел приложения, запустится окно со строкой для ввода данных. Также доступен и обратный поиск — по названию элемента. Для переключения достаточно кликнуть по полю «ПО КОДУ».

Окно поиска компонентов

Окно поиска компонентов

Для большинства элементов в базе присутствуют краткое описание, фото и размеры корпуса, а также распиновка. Имеется возможность сохранения элемента в «ИЗБРАННОМ», кликнув по значку в правом верхнем углу приложения.

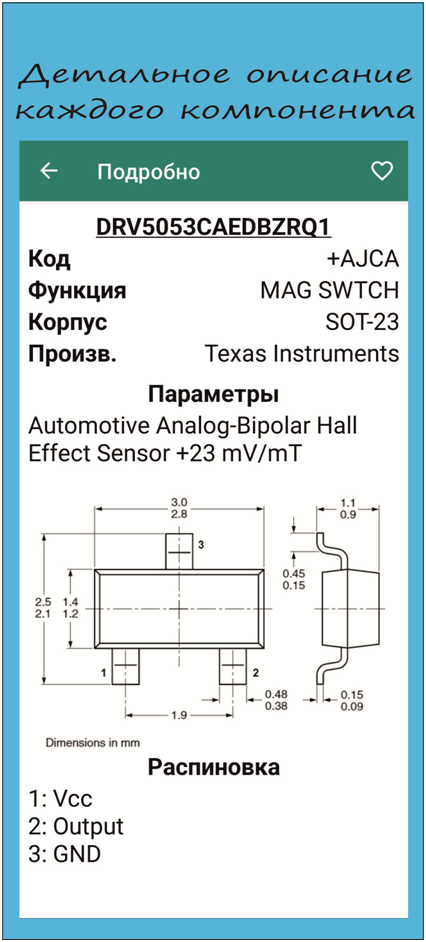

Описание компонента

Описание компонента

Базу компонентов периодически пополняю.

Жду предложений по улучшению проги в комментариях. Всем заранее спасибо!

Автор: GOUST2000
