Жизнь самодельного аркадного автомата

Лирическое введение

Я просто обожаю эстетику кнопочек, джойстиков и больших экранов.
В детстве в моем родном городке был зал с аркадными автоматами на базе Сеги, и, не смотря на то, что у меня у самого была Сега, я постоянно бегал туда играть. А ведь тогда я еще не знал всех прелестей Галаги, Донки Конга и Пакмана.

Моя первая коробка

Год назад я решил сделать аркадный автомат вместе со своим другом. Оказалось, что в России толковый автомат не купить вообще, а заказывать из Америки или Китая очень дорого. Было принято волевое решение купить компоненты, сделать 3D модель и отдать чертежи на лазерную резку.

Компоненты купить в интернете было просто и не так уж и дорого:

• Начинать нужно было с игровой платы и мы взяли ту, которая отвечала нашим требованиям по цене, количеству игр и количеству игр на 2 игрока. Мы взяли Happy Fish. У этой платы нет прямого выхода на монитор. Пришлось брать плату конвертации видео. Вторая железка пошла в корзину.
• Игровая плата рассчитана на коннетктор Jamma. Это большой разъем на 28 пинов, который соединяется с платой и посылает провода на кнопки и джойстики обоих игроков, на монетоприемник, звук и землю.
• Настало время кнопочек и джойстиков, которые нужно брать с запасом, ведь мы покупаем все в Китае =)
• Затем мы выбираем монетоприемник. Нам достаточно устройства работающего с одним эталоном. Ведь кошельки порой очень приятно с пользой избавить от десятирублевых монет. Но в будущем мы планируем заказать партию уникальных жетончиков.
• Заканчиваем блоком пиная и экраном. Они приобретаются уже в России и ждут заветной посылки из Китая, которая их превратит в нечто большее, нежели привычные БП и монитор.

Я не вставляю картинок на данном этапе, так как по дальнейшим фотография все компоненты будут отчетливо видны и вряд ли вызовут сложности в своей идентификации.

Пока шла посылка, я набросал модель будущего автомата.

Загвоздка выскочила там, откуда мы её не ждали. Вырезать детали из МДФ и орг. стекла, покрасить их и обклеить пленкой с принтами нам оказалось не по средствам.

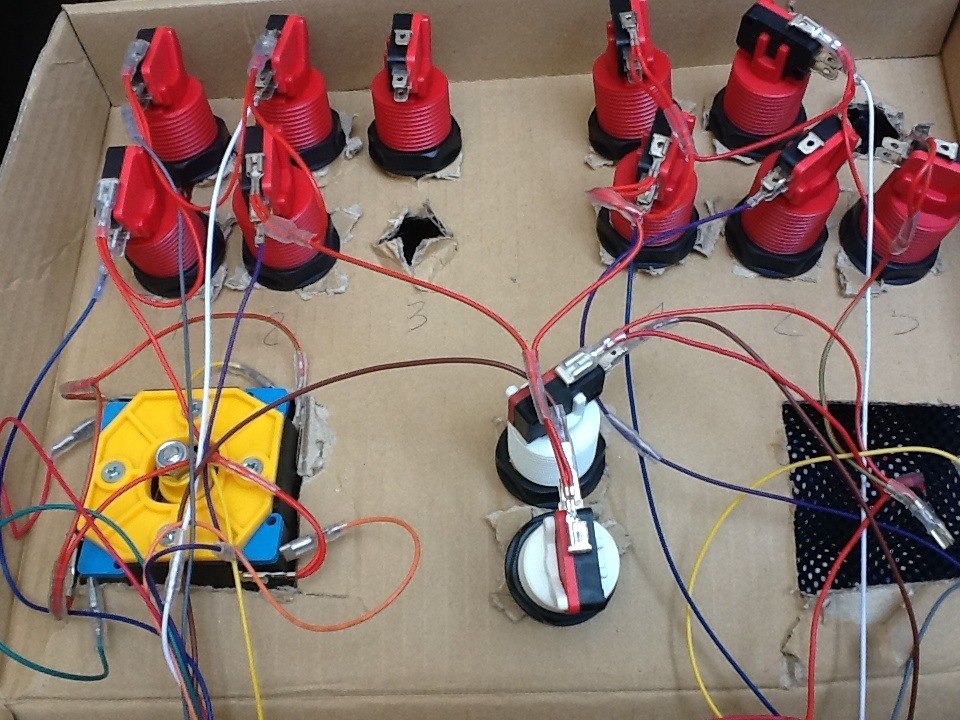

Пока мы искали адекватно работающую контору по резке с адекватными ценами — к нам пришла посылочка из Китая. Мы не могли терпеть и решили собрать автомат на базе первой вещи, попавшейся нам на глаза. Это была картонная коробка. И даже автомат на базе коробки смог убить несколько дней нашей жизни.

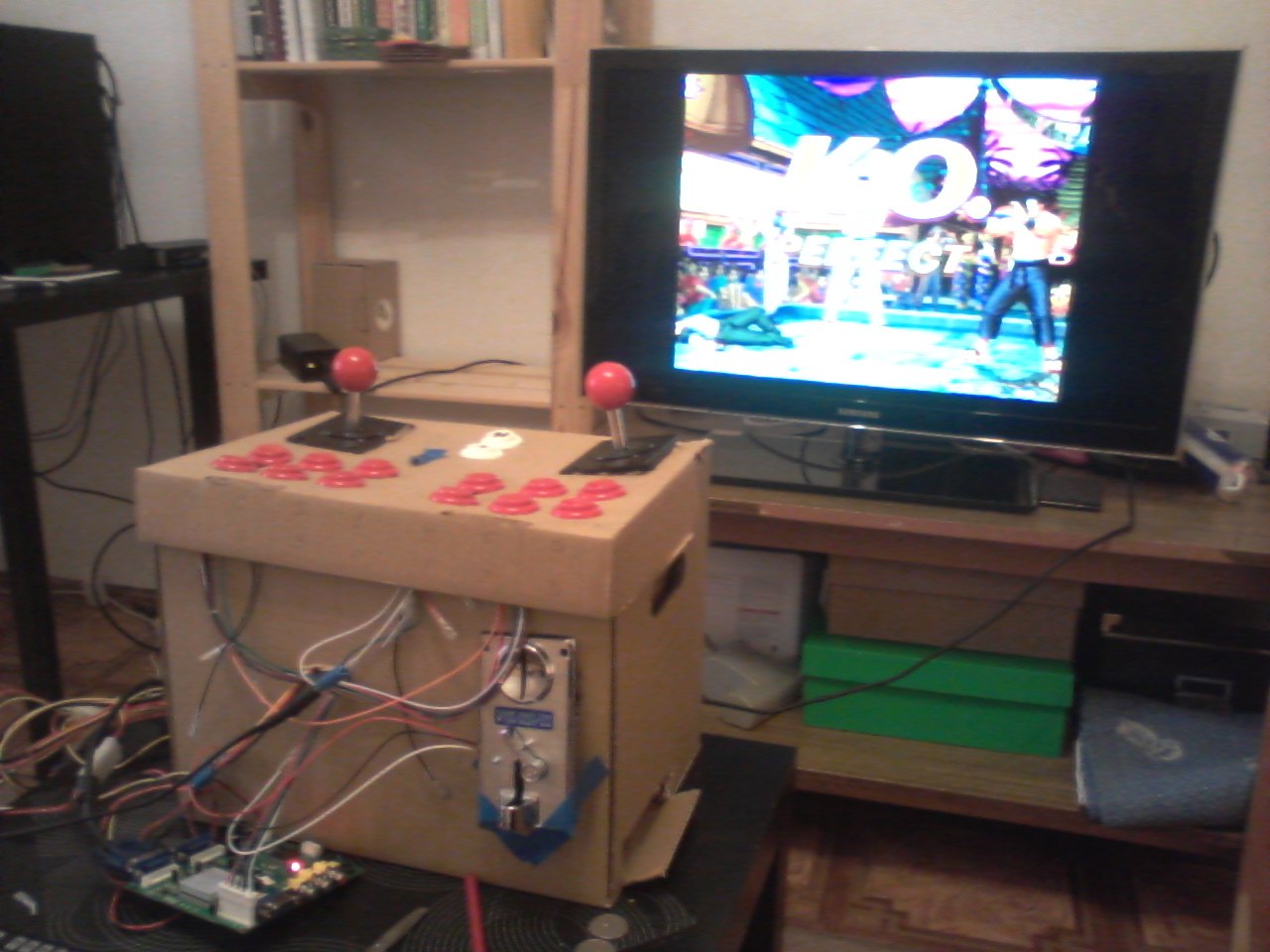

Выглядела она примерно так:

Несколько далеко от первоначального чертежа, не так ли? Да и крепость конструкции оставляла желать лучшего. Пока мы продолжали свои поиски конторы по резке дерева, коробка трепалась все сильнее и сильнее, а ажиотаж к аркадным играм становился все больше и больше.

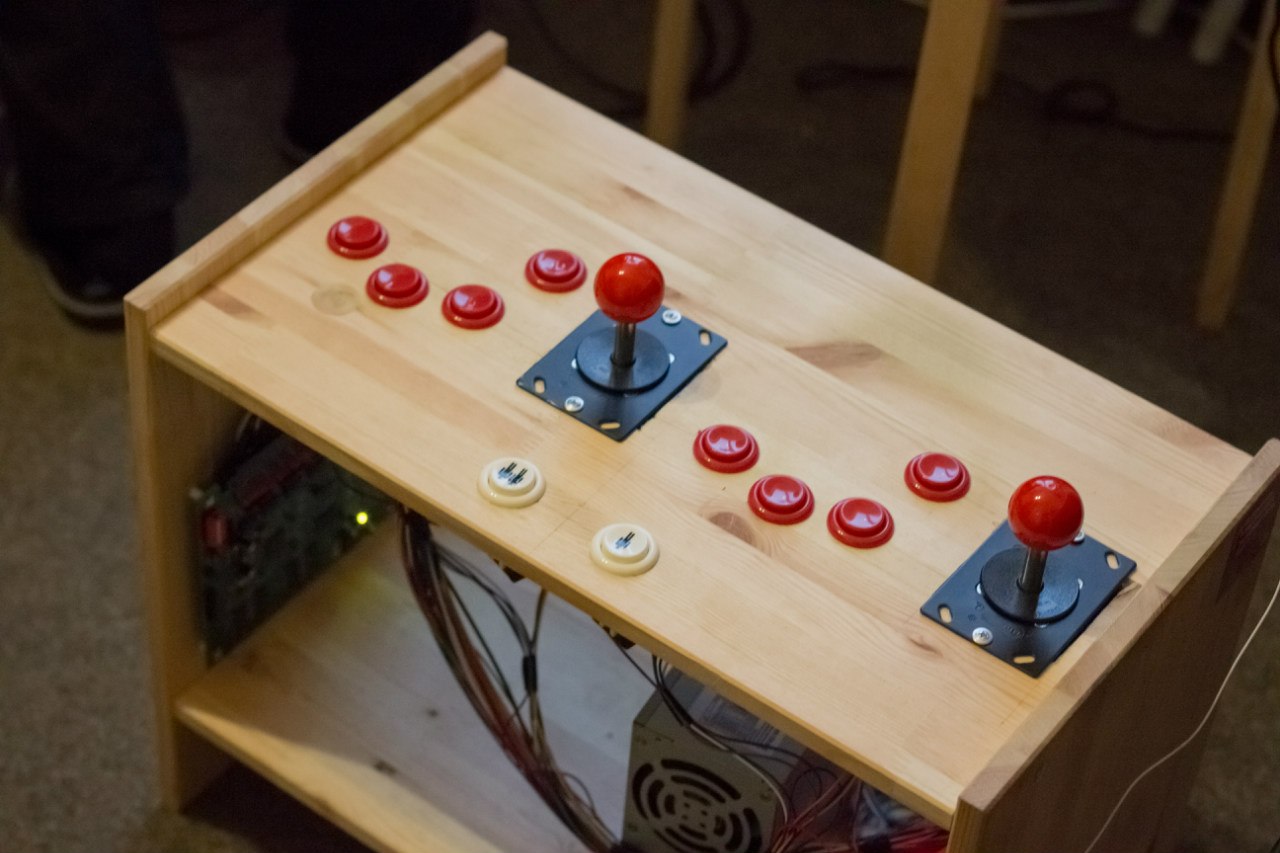

Мы решили усовершенствовать нашу конструкцию, перенеся её на более прочную деревянную основу. На помощь нам пришла Икея со своей самой дешевой тумбочкой, которую каждый может найти в их каталоге.

Аркадные игры для всех

Несколько месяцев наша тумбочка стояла в IT- бар KLЮTCH, об этом можно прочитать в их хабрапосте ^[1], но Китайская плата нас подвела и вышла из строя. Сейчас я пытаюсь её перепаять, пока жду новую от поставщиков из США. Так что, к сожалению, сейчас поиграть на единственном в Питере тру автомате не получится. Надеюсь, что скоро тумбочку опять введу в строй.

Пока «тумбочка» работала мы даже успели провести настоящее аркадное мероприятие с конкурсами, викториной и конечно же турниром по Street Fighter.

На данный момент мы не оставляем надежд, что когда-нибудь доделаем автомат своей мечты. Для этого, скорее всего, будем обращаться к краудфандингу.
