Что из этого получилось, можете увидеть сами.
Желающим узнать детали, добро пожаловать под кат (много фото).
Перед началом работ я сформулировал следующие требования:
- корпус должен надежно фиксировать пять видеокарт (хоть их на данный момент и осталось четыре);
- корпус должен быть открытый;
- стоимость должна быть как можно меньше;
- работа должна быть завершена за 2-3 вечера.
Прикинув на бумажке как все будет выглядеть, отправляюсь в ближайший Leroy Merlin (у меня потребовалось два похода, но в таблице материалов представлена итоговая закупка).
Было приобретено:
Наименование | Количество | Стоимость |
---|---|---|
Профиль алюминиевый квадратный 15*15*1,5, 2 метра | 2 | 228 р. |
Уголок алюминиевый 10*10*1,2, 1 метр | 1 | 22 р. |
Уголок 30*14*1, 12 шт. | 2 | 152 р. |
Заклепки вытяжные 4*6, 100 шт. | 2 | 76 р. |
Итого: | 478 р. |
Что ж, стоимость получилась небольшой. Одно из выдвигаемых требований выполнено. Начинаем работу!
Каркас

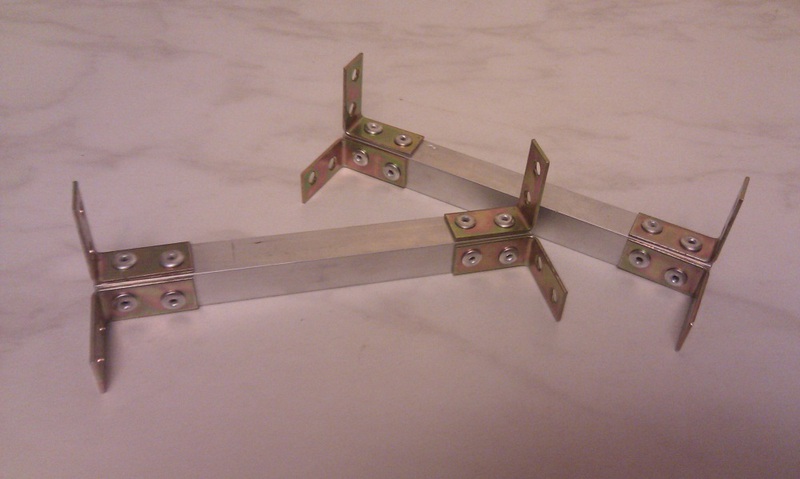

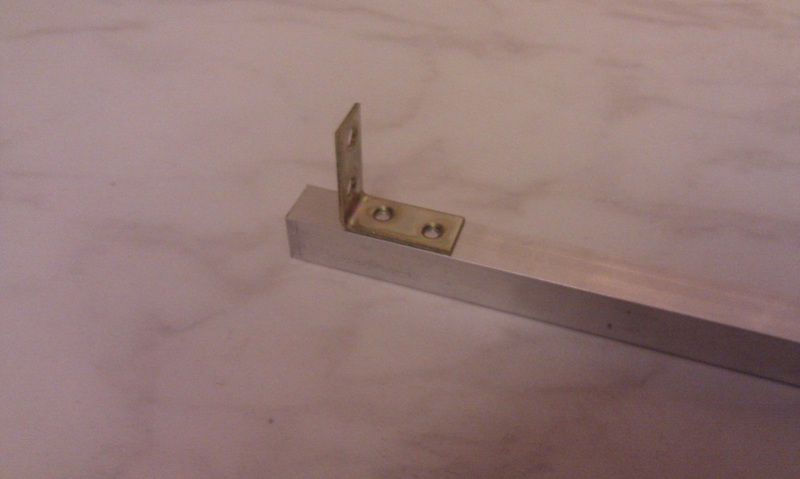

В первую очередь собираем каркас. Походив с линейкой вокруг нынешнего корпуса, посидев с карандашом и листком бумаги, были получены следующие размеры будущего творения: 50*37*18 см. Каркас представляет собой алюминиевый профиль соединенный друг с другом мебельными уголками.
Все соединения заклепочные. Это наиболее быстрый и надежный вариант.
Вначале я планировал на каждый угол ставить по два уголка, но конструкция оказалась неустойчивая, поэтому на каждом углу появилось по три уголка (благо последние были куплены с небольшим запасом).

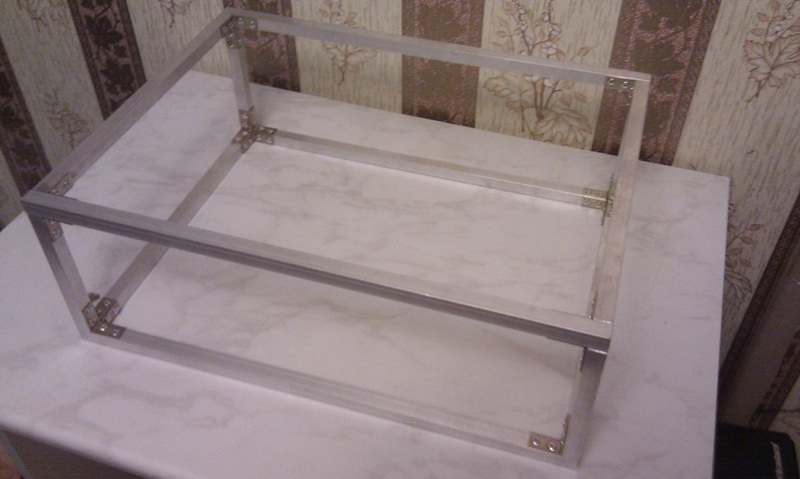

Спустя пару часов работ каркас был закончен.

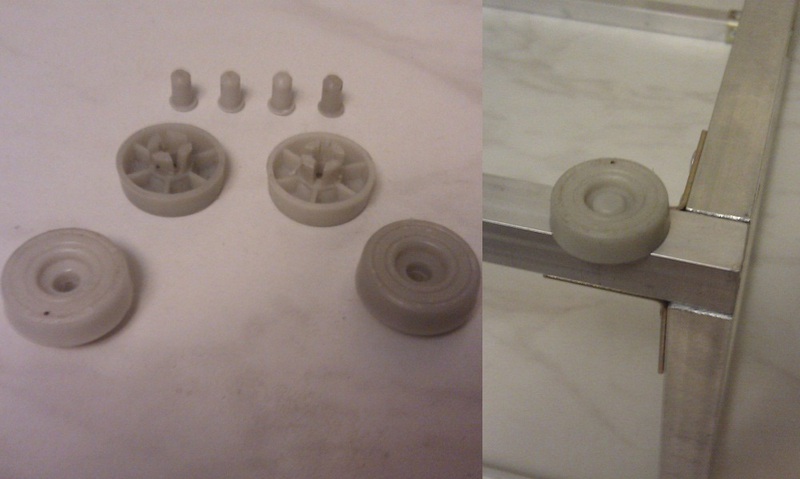

Я уже собирался перейти к следующему этапу, но одна мысль не давала мне покоя: «А король-то голый!», в смысле корпус-то без ножек! Осмотрев квартиру, взгляд пал на старый корпус, который уже готовился стать донором деталей. Ножки были аккуратно извлечены и размещены по углам.
Крепления материнской платы и блока питания
Для крепления материнской платы и блока питания я решил не изобретать велосипед, а воспользоваться плодами цивилизации. Корпус-донор милосердно предложил свои услуги.
К сожалению фото крепления материнской платы полученного из заводского корпуса оказалось смазанным, поэтому отдельно его не представляю.
Высота корпуса в 18 сантиметров была выбрана не случайно. Ширина блок питания составляет 15 сантиметров, что как раз равно высоте корпуса за вычетом высоты профилей. Для размещения блока питания пришлось удалить два внутренних уголка — из-за них блок питания не помещался. При этом жесткость корпуса не пострадала, т.к. пластина крепления взяла на себя часть нагрузки.
Крепление видеокарт

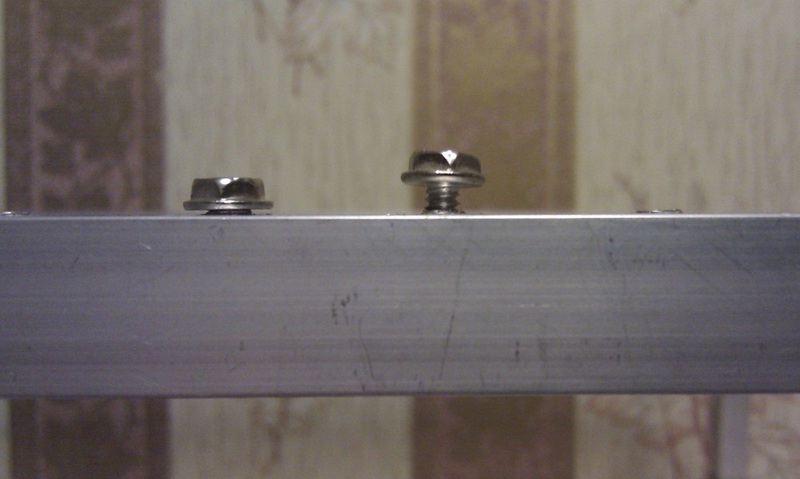

Закреплять видеокарты я решил на верхней грани профиля. Для этого сверлом 2,5 мм были просверлены отверстия. В них насильно закручены стандартные болты. Можно было предварительно нарезать резьбу, но метчик у меня отсутствовал. Поэтому его заменил обычный болт и шуруповерт (отверткой закрутить болт в профиль не получилось). Болт «проложил себе дорогу» и надежно прижал видеокарту к профилю.
Однако попробовав закрепить асусовскую видяшку с медным охлаждением, я понял, что на двух болтиках она долго не провисит. Необходимо закрепить как минимум еще один угол платы.
На ум пришло два варианта: либо на что-то «положить» дальний угол, либо сделать упор нижней стороны. Я пошел по второму варианту (для наглядности сказанного сначала фото). Этот способ показался мне более эстетичным.
Именно тут и возник второй поход в магазин, т.к. подобное крепление изначально не предполагалось. Пополнив запасы алюминиевых уголков, продолжаю работу.

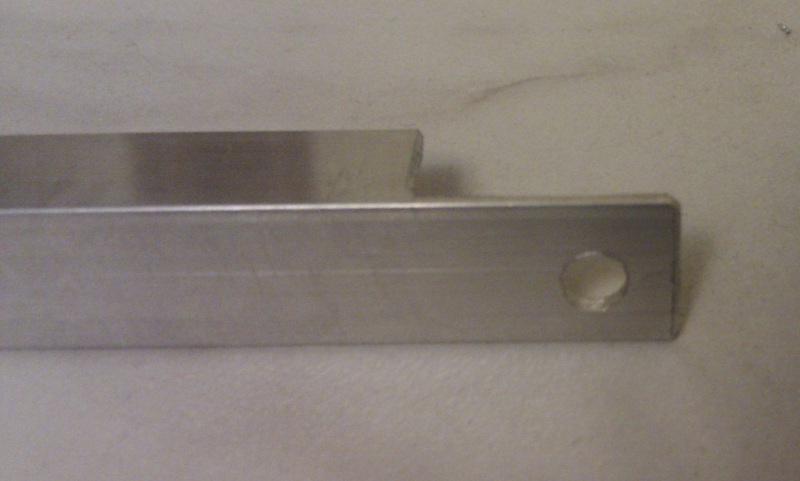

Для крепления уголка к профилю убрал по 15 мм одной грани с каждой стороны.
Далее необходимо выполнить продольные отверстия, в которых и разместится нижняя сторона видеокарты.

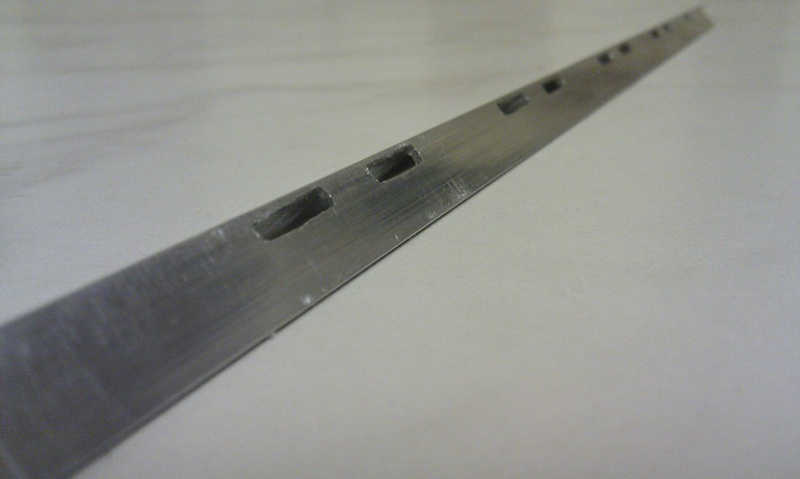

Пазы в уголке выполнялись старым дедовским способом:
- Вначале сверлом на 1,5 мм делаются два отверстия по краям
- Затем между ними максимально близко друг к другу добавляются еще несколько
- После этого ножом, дрелью или любыми другими возможными способами удаляются перегородки
- Ну и для наведения красоты надфилем выравниваются края
Как говориться чем дальше в лес… Последние отверстия выглядят на порядок лучше первого.
Последние штрихи

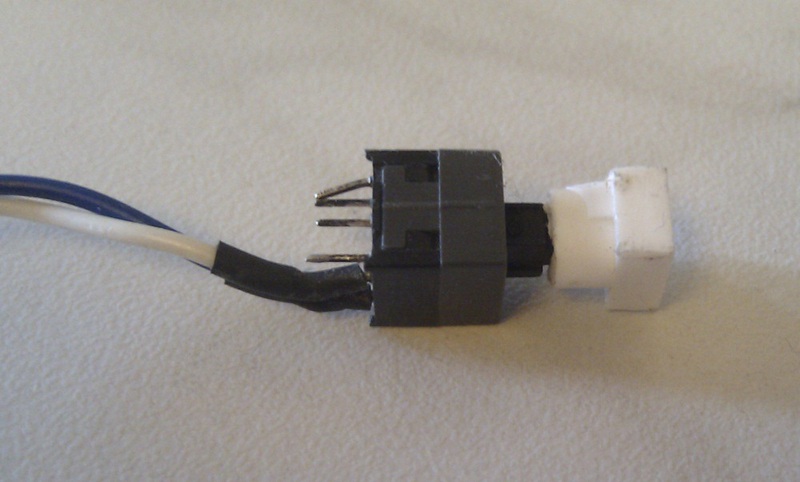

Корпус почти готов. Добавляем кнопки включения и перезагрузки. Я решил разместить их в торце профиля. Чтобы не запутаться, на кнопку включения надел белую пимпочку.
Оба микрика посадил внутрь на термоклей. Кнопку перезагрузки утопил немного глубже, чтобы случайно не нажать.
Бипер магнитом прилепил под пластиной-креплением материнской платы.
Светодиоды убрал за ненадобностью (их все равно не видно, при этом работу компа с 5 видюхами хорошо слышно).
Предвкушая вопрос о корзине с жесткими дисками. Так уж сложилось, что она у меня давно стоит рядом с системным блоком. Идей как ее быстро и красиво разместить в новом корпусе мне не пришло, поэтому пока оставил за пределами каркаса.
Итог
Работа в сумме заняла 3 вечера. Открытый корпус вмещает 5 видеокарт. Стоимость — низкая. Все требования выполнены!

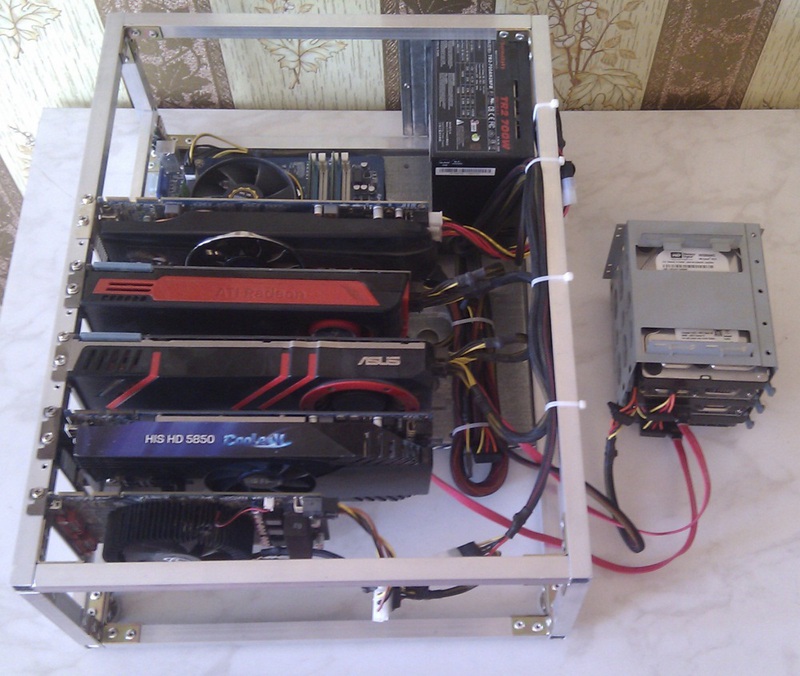

Ну и напоследок несколько фото получившегося корпуса.
На фото выше красуется не подключенная HIS 5850 — неработоспособная жертва падения.

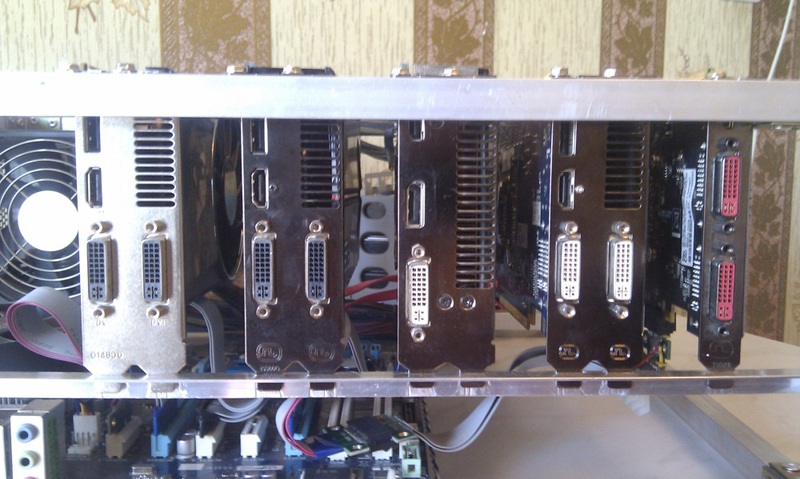

Все видеокарты размещены в нескольких сантиметрах от материнской платы и подключены с помощью удлинителей.

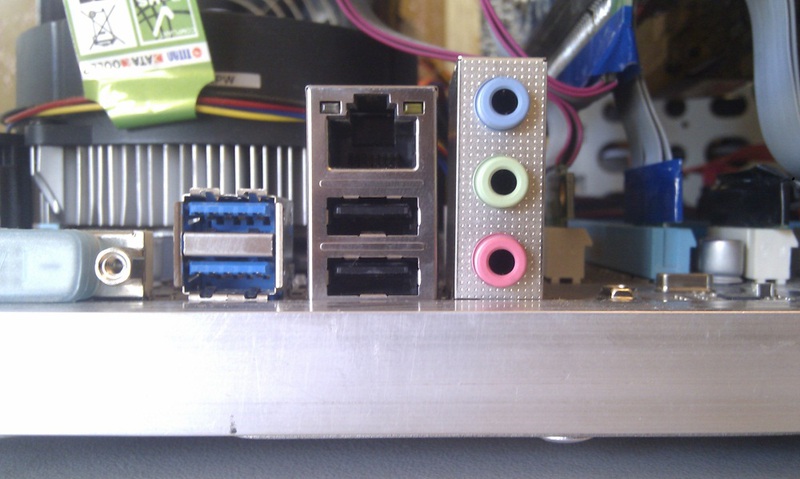

Порты материнской платы как раз над профилем и ничего не мешает ими воспользоваться.

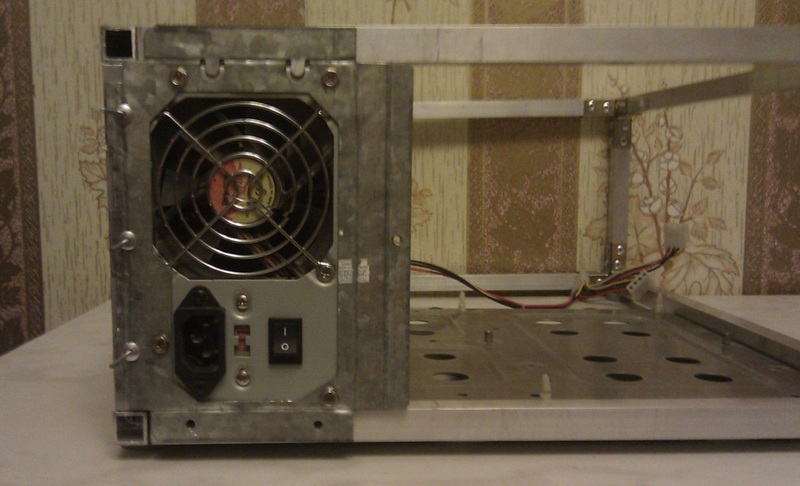

Размещение блока питания.
Надеюсь, статья вам понравилась. Приношу извинения за качество фотографий — все они делались на мой любимый HTC Desire, не предназначенный для качественной съемки.
PS. После включения обнаружил, что температура работающих видеокарт понизилась. Видимо сказалась дополнительная вентиляция под ними.
Автор: csandr
