Это с телефончиком сейчас все просто, производители более-менее пришли к общему знаменателю. Раньше было посложнее:
А у другой техники все до сих пор так, зарядки у каждого своя. И напряжения разные. И по размерам они часто сопоставимы с самой этой техникой. Получается адов кошмар. Надо тащить с собой «ктулху» из зарядок и проводов. Пытаться использовать для всего телефончик - это не про меня. Для фото я использую нормальную зеркалку, для видео - камеру, посмотреть и обработать результат, показать детям мультики - планшет или ноутбук.

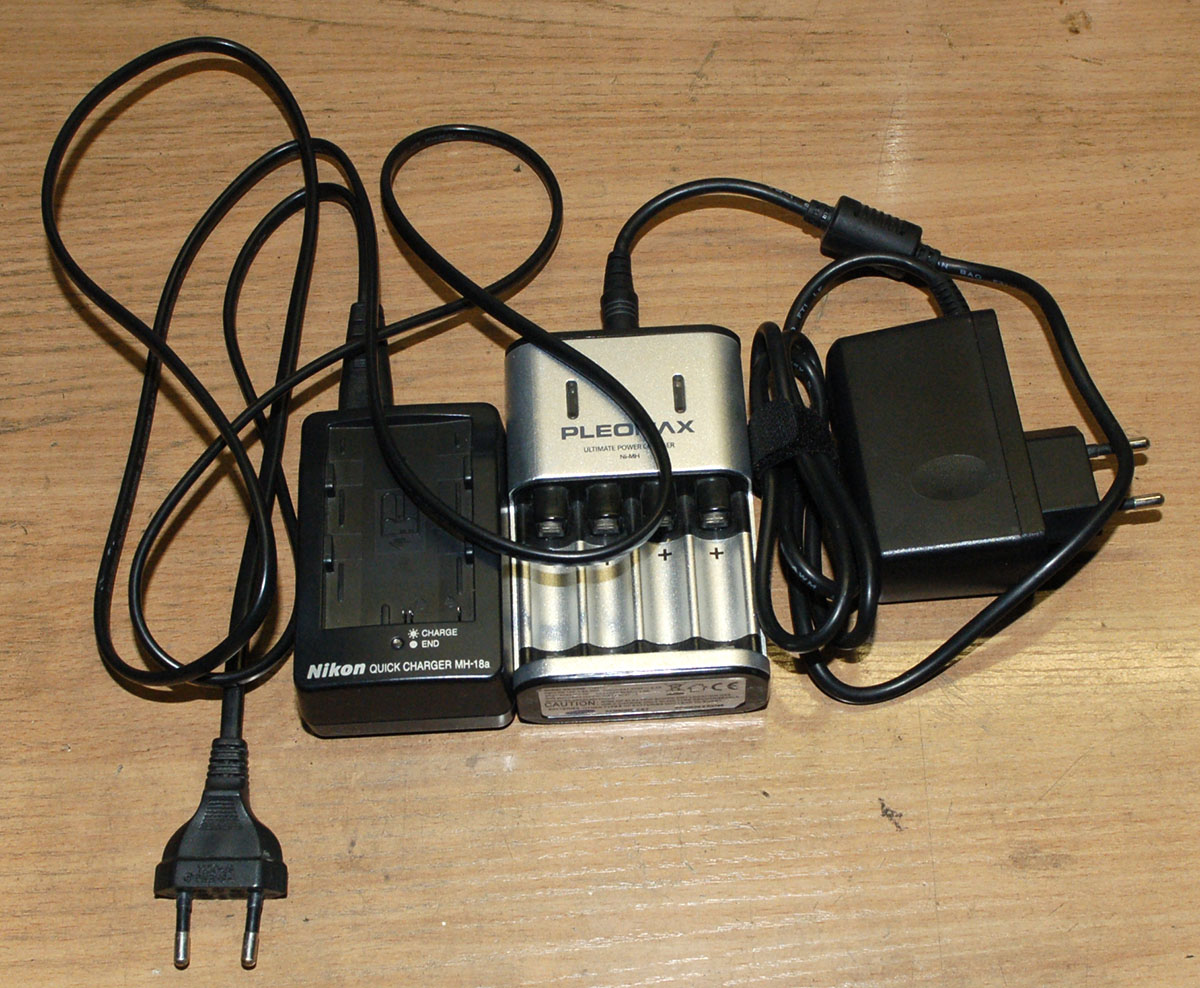

Например, если я хочу заряжать фотоаппарат со вспышкой, то надо брать это:
Если добавим еще телефон и планшет, то:
Ну а если что-нибудь из этого надо заряжать в автомобиле, то ну сами понимаете... Для некоторых видов техники зарядка от авто вобще не предусмотрена или трудно найти.
Электроинструмент — это вообще печальная история. Зарядки для всего разные, они здоровые и часто состоят из 2х блоков и проводов. А я очень люблю инструмент на батарейках. Это очень удобно. Вот только тащить чемоданчик к каждому инструменту не хочется.
Я решил сделать некое универсальное устройство которым можно зарядить практически все что угодно и от чего угодно. Вплоть до экстремальных ситуаций. Если есть электричество в любом виде, или даже просто солнышко, оно будет работать. Пострадать может лишь скорость зарядки некоторых устройств. Но если времени хватает, этим можно пожертвовать.
Я заказал в Китае такую платку:

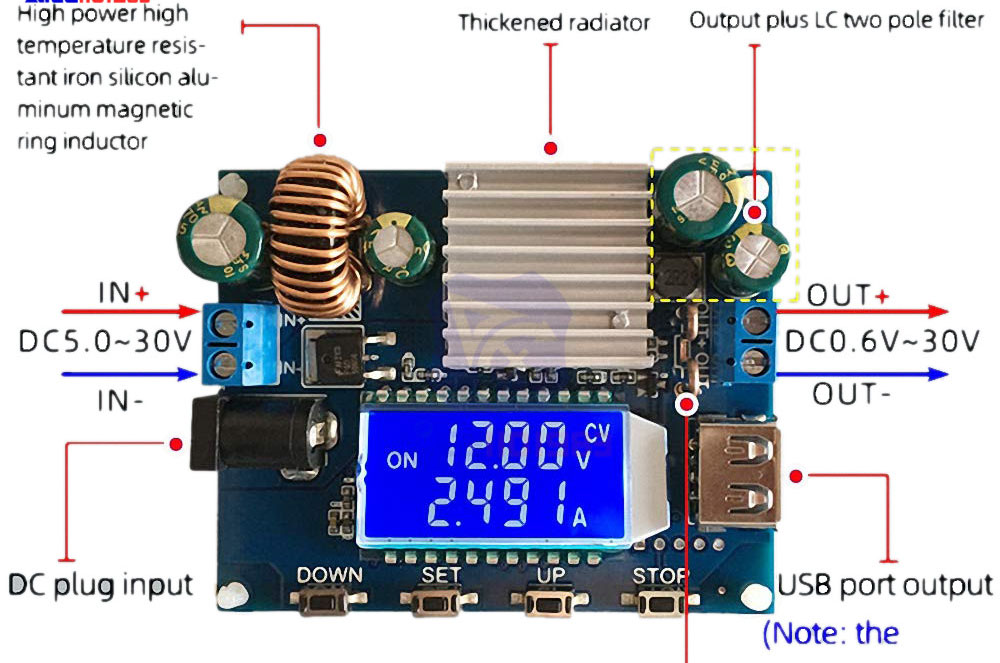

Это понижающе/повышающий преобразователь с контролем тока и напряжения.
Поддерживает на входе 5-30в и до 4А тока. На выходе от 0,6 до 30в.
При 4А и более будет жутко греться, но такие токи мне не нужно.
Есть всякие защиты и лимиты, а еще, он показывает емкость. Так что можно оценить годность заряжаемых батарей.
Ограничение по току и напряжению задаются отдельно, работа по постоянному току и напряжению с автоматическим переходом от одного к другому. (CC, CV). Есть лимиты по емкости, отданной мощности, времени.
Изучив его на предмет защиты от переполярки (а при подключении в походных условиях это более чем возможно), я понял, что по входу такая защита полная (стоит ключик). А вот по выходу стоит просто диодик в параллель и нет предохранителя. Если мы подключим нечто без защиты по току или мощное, диодик испарится и ключики за ним тоже.
Надо приделать предохранитель:
Теперь преобразователь так просто не сгорит. А подключением на вход можно определить полярность неизвестной батареи. Напряжение на входе плата показывать умеет.
Осталось понаделать к нему кучу переходников под все что мне нужно заряжать.
Для запитки этой платы надо подобрать сетевой БП достаточной мощности, сделать переходник на прикуриватель авто, на батареи и повербанки.
Получился вот такой набор:
Я разместил его в коробке из под телефона и сшил чехольчик.
У платы есть клеммники с винтиками, так что можно прикрутить что угодно.

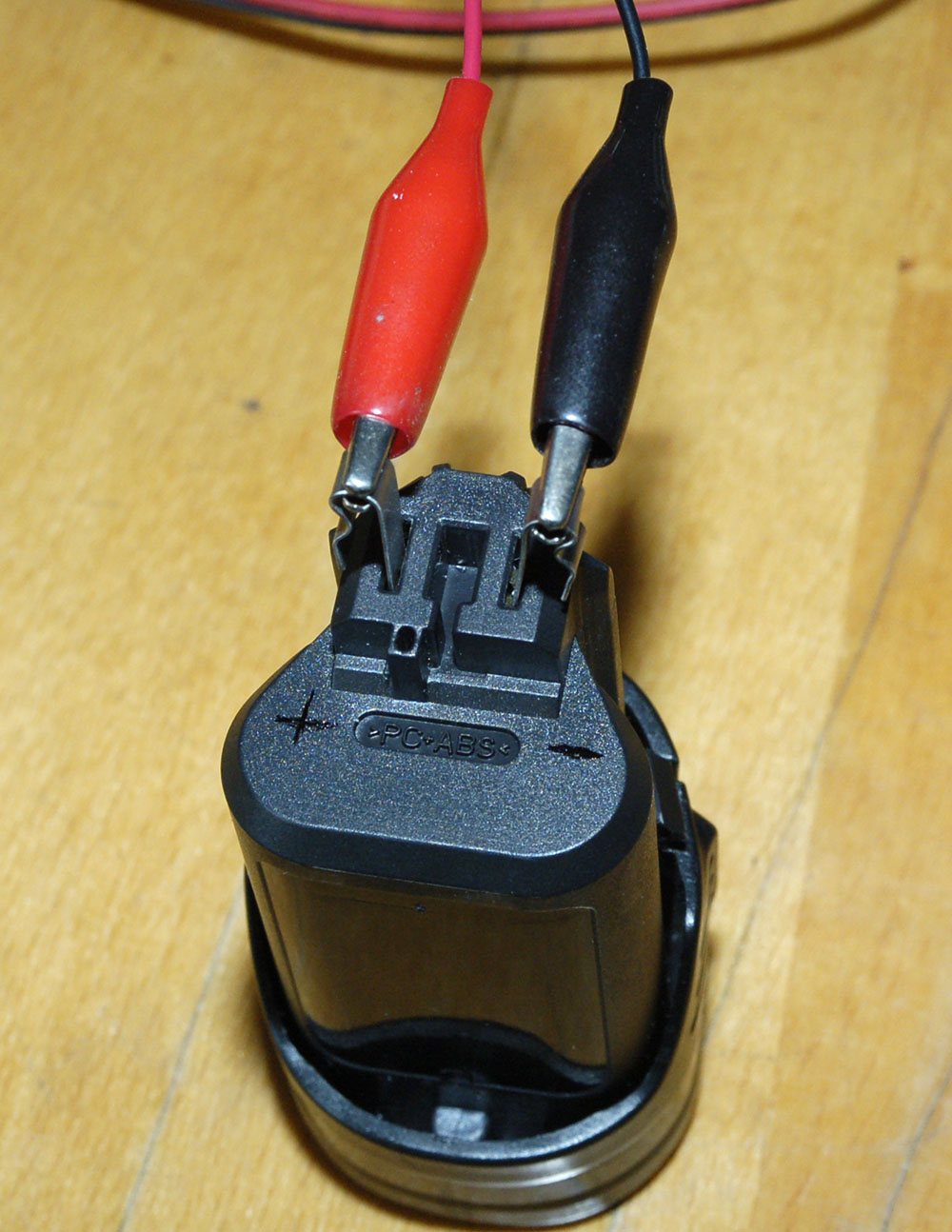

Кроме переходников под распространенные разъемы, я сделал провода с магнитными контактами, с крокодилами и пластинками. Можно подключить любую неведомую батарею. Например, от фото / видео камеры, электроинструмента, любые цилиндрические аккумуляторы и с контактами. Магнитные контакты это очень универсальная и удобная штука. Ну а если у нагрузки контакты не магнитятся, то можно подключить так:

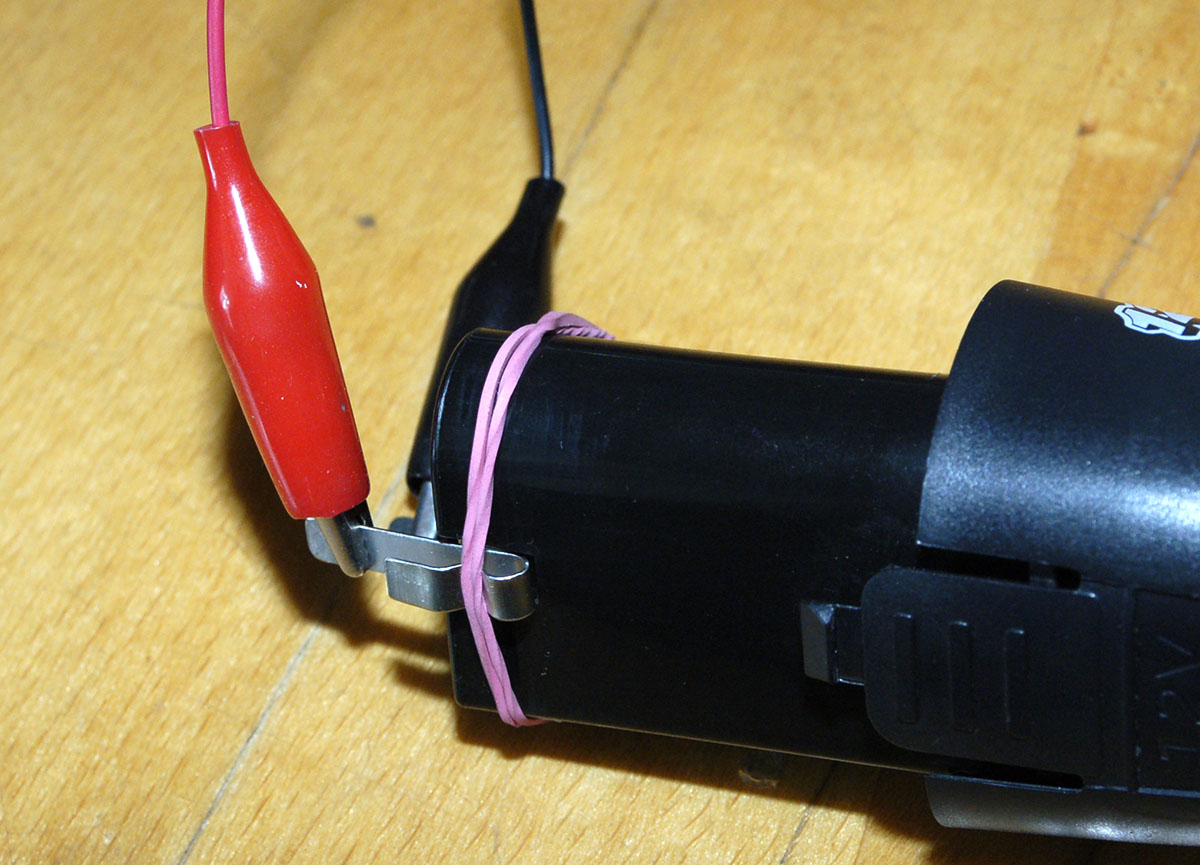

Или вот так:
Хоть 2 проводка примотать и зарядить батарею автомобиля, мотоцикла и даже большого грузовика на 24в. Если позволяет время.
Если я собираюсь путешествовать туда, где розетки нет, то электричество можно взять с собой. Или выработать при помощи солнечной панели. Если появилась розетка или другой источник, то можно "своровать" электричество в "банку" подходящего размера.
Справа повербанк для телефона на 34вт электричества, слева - батарея для походной КВ радиостанции на 110Вт. Повербанк для телефона умеет заряжаться от солнечной панели. Про него я писал в одной из прошлых статей. Повербанк 5в использовать конечно не желательно. Будет двойное преобразование и потери, да и мощность его не велика.
А тут солнечная панель небольшой мощности, повербанк и комплект зарядки:
Теперь если взять вот такой набор, теоретически можно фотографировать природу в дали от цивилизации сколь угодно долго и быть на связи, пользоваться фонариками и т. д.
Понятно, что чудес не бывает, возможности преобразователя ограничены и если надо заряжать нечто мощное и (или) высоковольтное, надо использовать соответствующий источник. Можно конечно и 5в USB поднять до 12в на выходе, но выходной ток будет маленьким, а КПД плохим. В экстренной ситуации когда ничего другого нет, это может помочь. 2s лития можно заряжать спокойно. 1S лития с понижением — еще лучше, а также, Ni-Mh. Так что, для фото или радейки-порташки пойдет. До 20-30в поднять уже совсем не получится. Тут надо брать источник от 10в и выше.
Примеры применения:
Зарядка 18650 li-ion:
Радиостанция порташка:
Тем же способом подключается батарейка фотоапарата и много какого электро инструмента.
4шт AA Ni-Mh:
Эти можно заряжать в цепочке если ток не велик. Магнитики - волшебная штука.
Можно взять с собой повербанк, эту штуку и подзарядить машину если не заводится. Даже капот открывать не надо, воткнул в прикуриватель и всего делов. Кто сказал что прикуриватель работает только на выход? :) Набор переходников можно прицепить в любую сторону хоть на вход хоть на выход практически в любом сочетании. В экстренной ситуации в лесу можно подзарядить телефон от фонарика или фотоаппарата и выйти на связь.
Теперь когда берешь с собой что угодно, не надо думать заряжено оно или нет. Достаточно кинуть в рюкзак одну черную коробочку и все будет в порядке.
Цена вопроса: преобразователь 600р, проводки и крокодилы 200р.
Блок питания взял имеющийся. Думаю, у каждого в хозяйстве есть еще живой блок питания от сдохшего ноутбука, шуруповерта или прочего подобного с напряжением 12-20в и током 3-6А.
Так за цену плохого китайского USB зарядника + немного хоббийного времени на пайку, можно обрести супер крутую зарядку для чего угодно, ну или почти лабораторный блок питания!
Спасибо за внимание, всем хорошего дня!
ПРЕДУПРЕЖДЕНИЕ!!!
Подобные устройства и способы можно использовать только технически грамотным людям. Иначе можно что нибудь упалить, устроить КЗ, пожар и тому подобное!
