О чем эта статья
В этой статье рассказано о принципах построения простейших бестрансформаторных источников питания.Тема не новая, но, как показал опыт, не всем известная и понятная. И даже, некоторым, интересная.
Прошу желающих и интересующихся читать, критиковать, уточнять и дополнять на почту shiotiny@yandex.ru или на мой сайт в раздел «Контакты».
Вступление
Не так давно один мой знакомый влез пальцами в некую схему, которую собирался починить (проводок отвалился — так что просто припаять его надо было на место). И его ударило током. Не сильно ударило, но ему хватило, чтобы удивиться: «как так — тут микроконтроллер стоит, что тут может стукнуть? Он же от 5 вольт питается!».
Его удивление быстро разъяснилось: схема оказалась с бестрансформаторным питанием и без гальванической развязки от сети.
Далее последовали вопросы уже в мою сторону. Сводились они к двум вещам: «А чё? Так можно делать?!» и «А как оно работает?».
Хотя я и не считаю себя экспертом в электронике, но делать подобные блоки питания мне приходилось. Так что пришлось взять ручку и листок и объяснить как оно работает. Благо это совсем не сложно.
Возможно, что и вам покажется интересной тема «бестрансформаторных» источников питания или, сокращённо, БИП. Кому-то для общего развития, а кому-то и для практического применения.
Источники питания от бытовой сети переменного тока
Сразу предупреждаю: я намеренно не коснусь тут импульсных источников питания. Это тема для другого разговора.
Вообще говоря, функции источника питания низковольтной электронной аппаратуры обычно состоят в следующем: обеспечить на выходе источника питания заданное напряжение при заданном диапазоне потребляемого тока. То есть, если выразиться формально, источник питания — это источник постоянного напряжения Uвых, который сохраняет Uвых=const при изменении потребляемого тока от Imin до Imax.
В «классическом» линейном источнике питания это происходит обычно так: входное сетевое напряжение понижается с помощью трансформатора, затем это напряжение выпрямляется и, наконец, стабилизируется с помощью линейного стабилизатора.

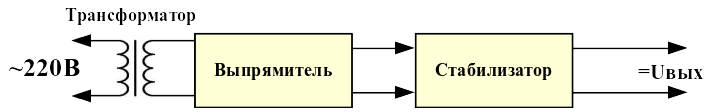

Структурная схема «классического» линейного источника питания показана на рисунке ниже. Одной из самых «неудобных» деталей такого источника питания является трансформатор: он дорогой и громоздкий.
Поэтому, радиолюбители и радиопрофессионалы искали способы — как отказаться от этот громоздкой и дорогой детали — трансформатора или хотя бы уменьшить его габариты и стоимость.

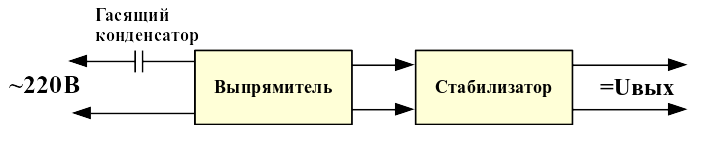

И такое решение нашлось: стали использовать реактивное сопротивление конденсатора Rc для того, чтобы «гасить» лишнее напряжение. Структурная схема «бестрансформаторного» источника питания (БИП) показана ниже.
Как видим, структура БИП почти не отличается от классического линейного источника питания. Разве что вместо трансформатора поставили гасящий конденсатор. Пусть вас не смущает и не обманывает сходство структуры этих источников питания на рисунке: внутри отличий масса.
Достоинства БИП: он относительно компактен, надёжен, дёшев, не боится короткого замыкания по выходу.
Но есть и существенные недостатки: он опасен с точки зрения прикосновения человека к элементам питаемого устройства. Да и максимальный ток, который может обеспечить такой источник питания — всего несколько сот миллиампер. При большем токе габариты конденсаторов велики и проще поставить трансформатор или вообще поставить импульсник.
Исходя из достоинств и недостатков БИП, область его применения — это хорошо изолированные маломощные устройства с питанием от бытовой электрической сети: одиноко стоящие датчики, устройства управления освещением, устройства включения вентиляции и обогрева и другие устройства малой мощности, работающие автономно.
Попробуем понять — как работает реальная схема БИП и как её рассчитать.
Теория практики и практика теории
Пример простейшей практической схемы
Так как раньше, до появления дешёвых «импульсников», БИП были наверное самым доступным способом уменьшить габариты и цену источника питания, то схем БИП в книгах и интернете — вагон и маленькая тележка. Но принцип работы почти у всех схем примерно одинаковый: один или несколько гасящих конденсаторов на входе, выпрямитель и выходной стабилизатор постоянного напряжения.

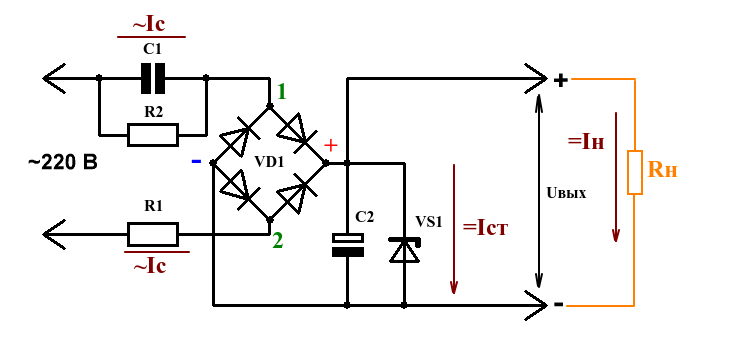

Давайте рассмотрим одну из простейших рабочих схем БИП, что показана на рисунке ниже.
Сразу видны все основные части схемы: гасящий конденсатор С1; двухполупериодный выпрямитель — диодный мост VD1 и сглаживающий конденсатор C2; стабилизатор напряжения — стабилитрон VS1; и, наконец, нагрузка — питаемое от источника устройство Rн.
Забудем о «лишних элементах» или «основная формула БИП»
Для простоты забудем пока о существовании резисторов R1 и R2: будем считать, что R2 отсутствует вообще, а R1 заменён на перемычку. Для всех расчётов это не существенно, а о назначении этих резисторов мы поговорим позже. То есть, временно, схема для нас будет выглядеть так, как на следующем рисунке.
Переменный ток сети питания, ограниченный гасящим конденсатором С1, протекает через точки 1 и 2 диодного моста VD1.
Постоянный ток, получаемый после выпрямления переменного диодным мостом VD1, протекает через стабилитрон и «нагрузку» Rн — питаемое устройство.

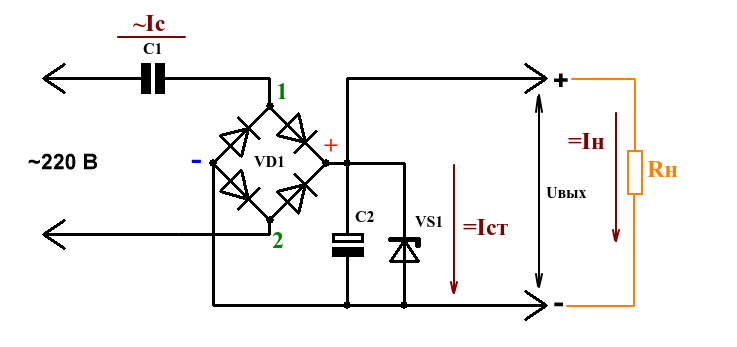

На схеме показано, как протекают все токи: Ic — переменный ток сети, Iн — постоянный ток нагрузки и Iст — постоянный ток стабилитрона.
Хоть я и написал «постоянный» и «переменный» токи — на самом деле это один и тот же ток. Просто диодный мост заставляет его течь через стабилитрон и нагрузку всегда в одну и ту же сторону.
Если считать, что мы измеряем действующее значение тока
, то можно записать основную формулу работы нашей схемы БИП:
Это следует из первого закона Кирхгофа, который гласит, что сумма втекающих в любой узел токов равна сумме вытекающих из него токов и по сути является частной формулировкой закона сохранения массы/энергии.
Из этой формулы следует простой, но важный вывод: при неизменном напряжении сети
, ток, потребляемый от питающей сети
практически не изменяется при изменении сопротивления Rн в рабочем диапазоне токов — это ключевое отличие БИП от линейного источника питания с трансформатором.
Несмотря на то, что блок-схемы источников питания, приведённые в начале статьи очень похожи — работают очень по-разному: понижающий трансформатор в первой блок-схеме является источником напряжения, а гасящий конденсатор во второй блок-схеме является источником тока!
Но вернёмся к нашей схеме. Из последней формулы становится также ясно, что схема стабилизатора по сути является делителем тока между нагрузкой Rн и стабилитроном VS1.
Если нагрузку Rн оторвать совсем — то весь ток потечёт через стабилитрон. Если нагрузку Rн «закоротить» — весь ток потечёт через нагрузку, в обход стабилитрона.
А вот «отрывать» стабилитрон VS1 от схемы ни в коем случае нельзя! Если его оторвать, то все сетевое напряжение может податься на нагрузку Rн. Последствия будут, скорее всего, печальные.
Когда педантичность не нужна
В любом варианте — от полного отключения Rн до его «закоротки» — ток Ic, текущий через гасящий конденсатор C1 будет примерно равен
; где
— напряжение сети, а
— сопротивление конденсатора С1.
Педанты и прочие любители точности могут меня упрекнуть, дескать я не учёл напряжение на диодном мосту (между точками 1 и 2). Поэтому напряжение на конденсаторе C1 будет несколько меньше, чем
— напряжение в розетке.
Разумеется, строго формально, товарищи педанты будут правы. Но смею заметить, что если нагрузка у нас — маломощное устройство с питанием 5В или 12В, а напряжение «в розетке» около 220В, то падением напряжения на нагрузке можно смело пренебречь: разница в «точных» и «приблизительных» расчётах будет не более нескольких процентов.
Что такое сопротивление гасящего конденсатора
? Это реактивное сопротивление конденсатора: оно зависит от частоты напряжения, подаваемого на конденсатор и вычисляется по формуле:
, где f — частота напряжения в Герцах, а С — ёмкость конденсатора в Фарадах. Так как частота сети у нас фиксирована и составляет 50Гц, то для инженерных расчётов можно использовать формулу:
, откуда
. Для педантов опять-таки напоминаю, что ёмкость конденсатора всегда имеет погрешность в несколько процентов (обычно — 5%-15%), поэтому точнее считать смысла не имеет.
Исходя из вышеприведённых формул, можно вычислить ёмкость конденсатора C1:
. Напряжение сети нам известно. А ток
можно посчитать, зная максимальный ток нагрузки и минимальный ток стабилизации стабилитрона VS1 (это справочный параметр).
Это теория. Попробую описать что-то вроде методики расчёта БИП «на пальцах».
Нужен ли нам БИП вообще?
Для начала решим вопрос — а надо ли вообще использовать в конкретном случае БИП?
Если ток нагрузки Rн больше 0.3-0.5А, то лучше БИП не использовать: мороки много, а выигрыша по габаритом и стоимости обычно мизер или нет вообще. Также обычно не стоит полагаться на БИП, если напряжение питания устройства больше, чем 24-27В. И не стоит забывать о безопасности!
Предположим, что нам надо питать простенькую схему на микроконтроллере, которая кушает умеренный ток миллиампер этак 100 при умеренном напряжении 3-6В. Схема изолирована и поэтому безопасна.
Как прикинуть ёмкость С1 и выбрать стабилитрон VS1?
Прежде всего, необходимо уточнить максимальный ток нагрузки Iнmax: рассчитать или измерить.
Затем, надо залезть в справочник и найти там стабилитрон. Да не абы какой, а на нужное напряжение Uвых.
При поиске стабилитрона надо учитывать, что его максимальный ток стабилизации Iстmax должен быть не меньше, чем (Iстmin+Iнmax). Почему так? Да чтобы, если вы оторвали нагрузку Rн, стабилитрон не сгорел. И наоборот — если нагрузка потребляет максимальный ток, то через стабилитрон течёт минимальный ток стабилизации Iстmin. Практически надо выбирать стабилитрон, чтобы его максимальный ток стабилизации Iстmax был больше, чем сумма токов (Iстmin+Iнmax) как минимум на 20%. Не забывайте, что в сети далеко не всегда 220В. Может быть и 250В запросто. Поэтому запас по току — не излишество, а разумная предосторожность.
Далее рассчитываем ёмкость гасящего конденсатора С1. Его реактивное сопротивление будет равно примерно:
, а его ёмкость, соответственно, равна
для сетевого напряжения с частотой 50Гц.
Не забывайте, что предельно допустимое напряжение конденсатора С1 должно быть не меньше 400В для бытовой сети в 220В. И, разумеется, конденсатор С1 не должен быть электролитическим: он работает в сети переменного тока.
Собственно, это самое важное — подбор стабилитрона и расчёт ёмкости конденсатора.
Тем, кому не ясно, что такое Iстmax и Iстmin, поясню подробнее.
Максимальный ток стабилизации стабилитрона Iстmax — это такой ток через стабилитрон, при превышении которого, стабилитрон выходит из строя.
Минимальный ток стабилизации стабилитрона Iстmin — это такой минимальный ток через стабилитрон, при котором напряжение на стабилитроне соответствует паспортным характеристикам.
То есть стабилитрон должен работать в таких условиях, что ток стабилизации Iст, протекающий через него, лежит в диапазоне
.
Значения Iстmin и Iстmax для конкретного стабилитрона можно найти в справочнике и они всегда указаны в описании стабилитрона.
Итак, ещё раз, по пунктам, о том как рассчитать C1 и выбрать стабилитрон VS1.
- Определяем напряжение нагрузки Uвых. Оно нам, как правило, известно.
- Определяем максимальный ток нагрузки Iнmax. Можно измерить или рассчитать.
- Лезем в справочник и ищем стабилитрон на напряжение Uвых, такой, что выполняется условие
. (0.8 — потому что мы хотим 20% запаса по току). - Рассчитываем ёмкость гасящего конденсатора С1 по формуле
Пример расчёта
Предположим, что напряжение питания нагрузки будет Uвых=5В и максимальный ток потребления нагрузки будет Iнmax=100мА.
Лезем в справочник и находим там такой стабилитрон: КС447А. Напряжение стабилизации около 5В. Iстmin=3мА, Iстmax=160мА.
Проверяем. Неравенство
— выполняется, значит стабилитрон подходит по току.
Рассчитываем конденсатор С1:
. Не забываем, что для бытовой сети 220В конденсатор С1 должен быть на напряжение 400В.
Фильтр или конденсатор С2
Диодный мост, как известно, не даёт выпрямленного напряжения: на его выходе напряжение пульсирующее.
Чтобы сгладить пульсации применяется фильтрующий конденсатор С2. Как рассчитать его ёмкость?
Как обычно, можно применить два метода — точный и упрощённый. Точный метод учитывает, что конденсатор разряжается по экспоненте и прочие нюансы. Но помня о том, что конденсаторы выбрать точно на нужную ёмкость нельзя (разброс ёмкости в 10-15% это норма), мы допустим некоторые упрощения, которые на результат практически не повлияют.

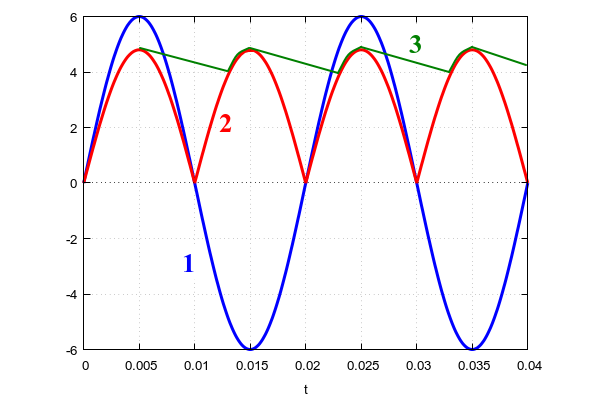

Чтобы понять, как рассчитать ёмкость конденсатора С2, вспомним, что такое выпрямитель. Посмотрим на рисунок ниже. Примерно так выглядят графики зависимости напряжений от времени в нашей схеме, использующей в качестве выпрямителя диодный мост.
Синяя линяя, обозначенная цифрой 1 — это переменное напряжение на входе диодного моста (точки 1 и 2 на схеме БИП).
Красная линия, обозначенная цифрой 2 — это напряжение на стабилитроне VS1, в отсутствие сглаживающего конденсатора С2 или пульсирующее напряжение (представим, что С2 временно «откусили» от схемы). И, наконец, зелёная линия, обозначенная цифрой 3 — это сглаженное выпрямленное напряжение, когда конденсатор С2 подключён.
Нефильтрованное (пульсирующее) напряжение на выходе выпрямителя (линия 2) по амплитуде чуть меньше, чем напряжение на входе выпрямителя (линия 1). Это объясняется просто: на диодах падает несколько десятых долей вольта.
Зелёная линия 3 показывает процесс заряда и разряда конденсатора С2. Максимальное напряжение, на которое способен зарядиться в нашей схеме — это напряжение на стабилитроне VS1. Затем конденсатор начинает разряжаться до тех пор, пока в следующем периоде не начнёт заряжаться вновь.
Амплитуда пульсаций — это напряжение, на которое успел разрядиться конденсатор С2 за один период пульсирующего напряжения на выходе выпрямителя (линия 2).
Посчитать приближенно амплитуду пульсаций несложно, если принять ток разряда за константу — это будет максимальный ток потребления нагрузки Rн, который мы обозначили Iнmax.
По основной формуле конденсатора
можно приблизительно посчитать, что:
, где
— это амплитуда пульсаций, a
— период времени один период пульсирующего напряжения на выходе выпрямителя (линия 2).
На рисунке наглядно видно, что период
равен половине периода напряжения питающей сети, или
, где f — частота напряжения питающей сети (50Гц).
Таким образом, подставив одну формулу в другую, получим:
или
.
Теперь самое сложное — выбрать, а какая же амплитуда пульсаций нас устроит? Если в нагрузке есть свой линейный стабилизатор, то в принципе достаточно, чтобы амплитуда пульсаций была на уровне 10-20%. Например, часто в самой нагрузке Rн есть какой-то стабилизатор — 7805 или AMS1117 или ещё что-то подобное.
Если же предполагается питать цифровую схему прямо от нашего БИП без дополнительной стабилизации — то коэффициент пульсаций более 5% лучше не задавать.
Предположим, что схема у нас питается от 5В и имеет максимальный ток потребления 100мА. Коэффициент пульсаций задан 5%. Это значит, что
будет равна 5% от 5В или 0.25В. Частота сети — 50Гц.
Отсюда находим ёмкость конденсатора С2 —
. Нехилая такая ёмкость! Тем более, что ближайшая бОльшая ёмкость 4700мкФ. Это довольно габаритный конденсатор даже на напряжение 10В.
Если же схема имеет внутри линейный стабилизатор, например AMS1117, то уровень пульсаций можно выбрать в 20%, при этом ёмкость конденсатора С2 будет всего около 1000мкФ.
Резисторы R1 и R2 — нужные и важные
Вернёмся к резисторам R1 и R2, о которых мы временно забыли.
С резистором R2 всё просто — он нужен для безопасности человека. То есть для того, чтобы конденсатор C1 разряжался после отключения схемы от питания. Иначе, если R2 не поставить, то конденсатор C1 будет довольно долго сохранять свой заряд после отключения питания от схемы. И если к нему прикоснуться — то вас ударит током. Очень неприятно. Резистор R2 можно не рассчитывать, а просто поставить любой сопротивлением 0.5 — 1 МОм. При таком сопротивлении ток через этот резистор будет мизерным и на работу схемы не повлияет.
С резистором R1 все сложнее. В процессе работы БИП он вроде бы не нужен. И это действительно так.
Но есть ещё момент включения БИП в сеть. И если в этот момент напряжение сети близко к амплитудному значению — то схема может сгореть. Даже почти наверняка сгорит.
Дело в том, что в момент включения, конденсатор С1 разряжен. А разряженный конденсатор на какое-то время (пока достаточно не зарядится) является по сути проводником. То есть все сетевое напряжение окажется на диодном мосту, нагрузке, стабилитроне и токи при этом будут просто огромны.
Поэтому и ставят резистор R1, функция которого — ограничить ток в момент включения. Например, если поставить R1 сопротивлением всего 10 Ом, то ток включения будет ограничен в самом худшем случае величиной около 30А. А такой ток в течении нескольких микросекунд уже вполне под силу выдержать большинству стабилитронов, не говоря уж о выпрямительных диодах диодного моста.
Обычно этот резистор так выбирают в пределах 10-30 Ом. Только имейте ввиду, что его мощность должна быть не меньше, чем
. Например, если общий ток, потребления схемы 150мА, то мощность резистора R1 сопротивлением 27 Ом должна быть не менее
.
Рекомендуется ставить резистор R1 не «впритык» по мощности, а с запасом. Например, в нашем случае — это 1.5 — 2Вт. Греться будет меньше.
Кроме того, заметьте, что резисторы R1 и R2 должны быть рассчитаны на пиковое напряжение не менее 400В: напряжение сети в момент включения полностью подается на R1, в рабочем режиме почти все напряжение сети подается на R2, подключенный параллельно конденсатору C1.
Заключение
Надеюсь, что после прочтения, у читателей появилось понимание, что такое БИП и как оно работает.
Статья получилась несколько длиннее того, что хотелось бы. Но на самом деле тут рассмотрены только азы из азов. Если расписывать дальнейшие модификации БИП — то выйдет, наверное, брошюра или даже книга.
Прошу извинить за некоторые неточности и упрощения, которые, несомненно, бросятся в глаза опытным электронщикам.
Те, кто увидит ошибки или что-то, что стоит исправить и дополнить в разумных пределах — прошу не стесняться и писать в комментарии, на почту shiotiny@yandex.ru или на мой
сайт в раздел «Контакты».
Заранее спасибо за отклики.
Автор: shiotiny
