Вслед за статёй о контроле температуры, хочется еще немного рассказать о контроле электричества. Конечно, его интереснее контролировать, когда у Вас 3 фазы.

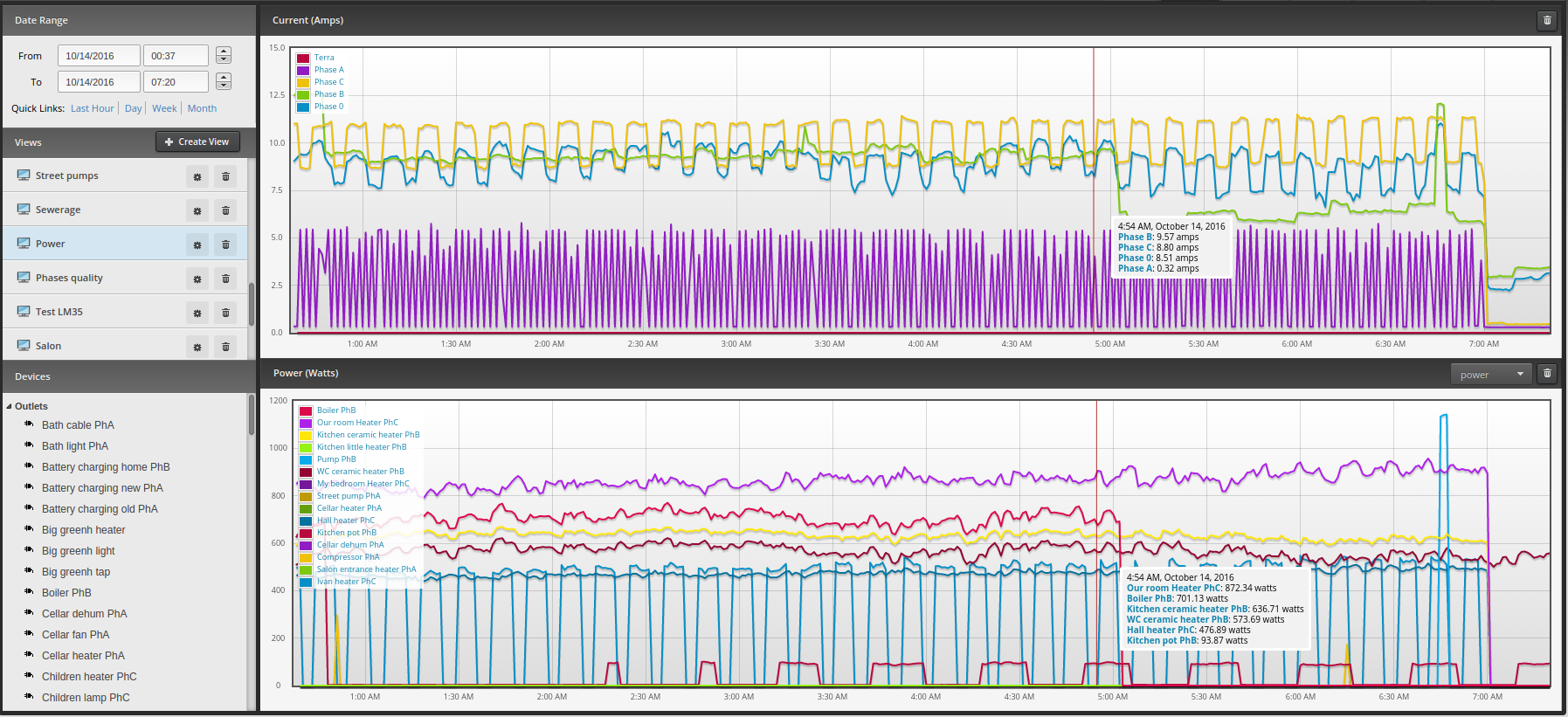

Тут много уже есть статей про измерение качества электричества. Обычно предлагаются дискретные измерения с помощью клещей, например. Не видел графиков, на которых отображаются важные характеристики электричества во времени: напряжение на фазе, нагрузка на фазу, напряжение на нуле и на защитном заземлении, потребление по приборам и др. С помощью таких графиков можно было бы вовремя заметить перекосы фаз, низкие-высокие напряжения на фазе, токи утечки в землю, анализировать причины отключения фаз и др.
Автор статьи не является электриком и не претендует на профессиональную подачу информации. Хотя с ПЭУ и оборудованием заземляющего контура пришлось плотно ознакомиться.
В моем случае (так уж вышло), сделана не совсем правильная схема TN-C-S, я разбил PEN на PE и N уже после счетчика (он на опоре). Но, несмотря на это, все же очень интересно, куда и как ходит электричество по 3-м фазам и 5 проводам. Эту систему можно даже использовать как учебное пособие для начинающих, наблюдая за поведением нуля при загрузке разных фаз. В частности, интересно, что в нулевом проводе всегда есть напряжение (относительно земли). Думаю, в садоводстве, а также в квартирах, полного нуля на рабочем нулевом проводнике вообще не может быть. Соответственно, с нуля в контур заземления практически всегда уходит часть электричества. Начинаешь понимать, что зануление в квартирах и на садовых участках опасно для жизни.
