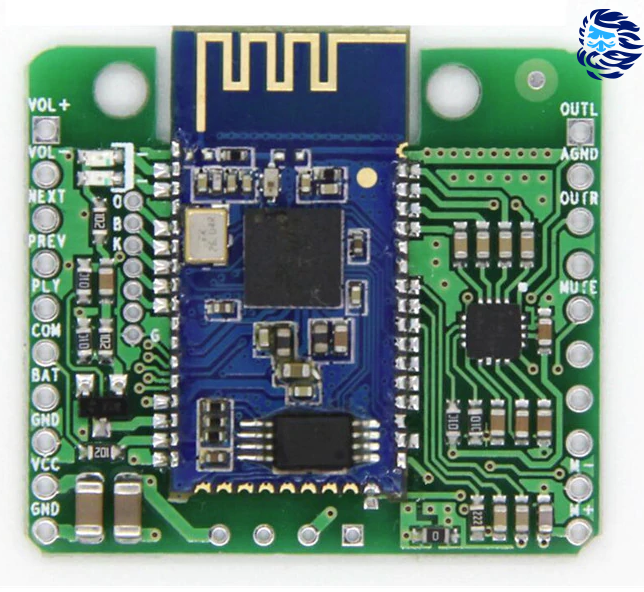

Имеем Nissan Murano 2005 года выпуска. Американец. Ни блютуза ни, уж тем более, цифровой приборной панели, а хочется. Если с блютузом проблема решается прикручиванием устройств подобных этому:
…то оцифровать приборную панель уже будет посложнее. Однако, глаза боятся, а руки делают.
Для экспериментов я приобрел приборку от европейца, но принципиально она ничем от американца не отличается, кроме как расположением кнопок одометра и стоп-сигнала, и настройками тока для стрелочки спидометра (а еще она не такая жирная и не пытается найти у меня нефть). Дело в том, что у европейца и американца отличается максимальная скорость на спидометре, соответственно при 240км/ч на американце, европеец покажет приблизительно 210. Таким образом, графическая накладка не взаимозаменяемая:
Далее, согласно документации на приборную панель (файл Приборка.pdf, все архивы оставлю в конце) подключаем питание к приборке. Контакты 22, 23, 24 черные провода, на схеме обозначены буквой «B» подключаем к минусу (один или все вместе неважно), и контакты 21«Y/R» — желтый с красной полосой и 20«O» — оранжевый (оба сразу) к + 12 вольтам. Контакт 15«R/W» красный с белой полосой это освещение приборки, то же 12 вольт, но подключать не обязательно. Важное замечание: фактический номер контакта может отличатся от указанного в схеме, ибо инженеры нисан – японцы на всю голову и менуют номер контакта по японскому! То есть на плате три штекера — один основной для подключения к тачке и два для подключения кнопок стоп-сигнала и сброса одометра. Так вот вместо того, чтобы обозначить в каждом штекере контакты от 1 и до максимального, они объединили номера всех трех штекеров в одну группу, таким образом первый по номеру контакт находится на первом штекере, а последний на третьем. Короче ориентируйтесь по цветам и моим картинкам. Вот фото задней части:
