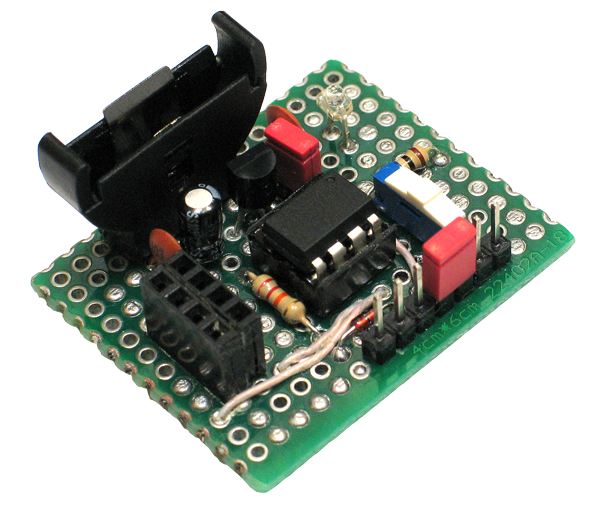

Обычно, для перехода от идеи к реализации, необходим прототип устройства, удобный для проверки и отладки на месте, что особенно важно для мобильного устройства. Далее постараюсь максимально подробно разобрать процесс создания прототипа беспроводного сенсора на базе ATtiny85.
Цель — создать сенсор работающий, условно говоря, в коробке с искусственным освещением и передающий температуру и статус освещения с немедленной реакцией на изменение освещения: включилось, отключилось, мигнуло. Сенсор решено было сделать мобильным и питать от элемента CR2032, иначе говоря, при разряде до 2.7V (предел для датчика TMP36), можно рассчитывать на 200mAh.
Микроконтроллер ATtiny85 имеет всего 5 портов ввода/вывода и возможность отключить RESET в пользу дополнительного порта. Данный бюджет был распределён следующим образом:
- 3 порта — радиомодуль NRF24L01+, спецификация требует пять портов, но в данном случае это не приемлемо и будет использована 3-х пиновая конфигурация;
- 1 порт — датчик освещения на базе фототранзистора BPW17N;
- 2 порта — температурный датчик на базе TMP36, второй порт нужен для подачи питания, чтобы иметь возможность отключать датчик при необходимости.
Элементная база определена, можно приступать к проектированию.
