Продолжение. начало в первой части.
Российские шинопроводы и корейские преобразователи (слева) в здании магнитных конверторов.
2020 год отметился передачей с производства на монтаж сразу нескольких важнейших компонентов международного токамака. Речь идет про первый сектор вакуумной камеры, сразу несколько магнитов тороидального поля, первую катушку полоидального поля, основание криостата и множество более мелких, но от этого не менее важных элементов.
Читать полностью »
Прошедший год, безусловно, сильно выделяется силе слома привычного течения вещей и по количеству внезапно возникших проблем. Особенно сильно эти проблемы могли бы проявиться для большого индустриального проекта, раскинутого на 35 стран и зависящего от государственного финансирования. Тем не менее, можно сказать, что ИТЭР прошел пандемические ограничения и трудности с честью.
Строительство, монтаж, производство, координация и связь участников из разных стран — все это быстро перестраивалось по мере изменения обстановки, и в итоге прогресс проекта в 2020 году вышел весьма впечатляющим. Везло проекту и с финансированием, так, главные отстающие — США, в 2020 финансовом нарастили вливания в проект даже выше своих прямых обязательств, покрывая накопленные за предыдущие годы долги. Все это привело к впечатляющему техническому прогрессу, в который мы и окунемся.
Читать полностью »
Добро пожаловать на брифинг по готовности ИТЭР к первой плазме! Напомню, что у нас есть справочная информация по проекту. Могу отметить, что у нас сегодня хорошие новости — конгресс США принял бюджет на 2020 финансовый год с резко увеличенным финансированием американской части ИТЭР — 257 млн долларов. После нескольких лет недофинансирования это отличная новость! В целом, к концу 2019 мы можем констатировать выполнение уже более 65% плана работ до первой плазмы. Но впереди — самая сложная треть.

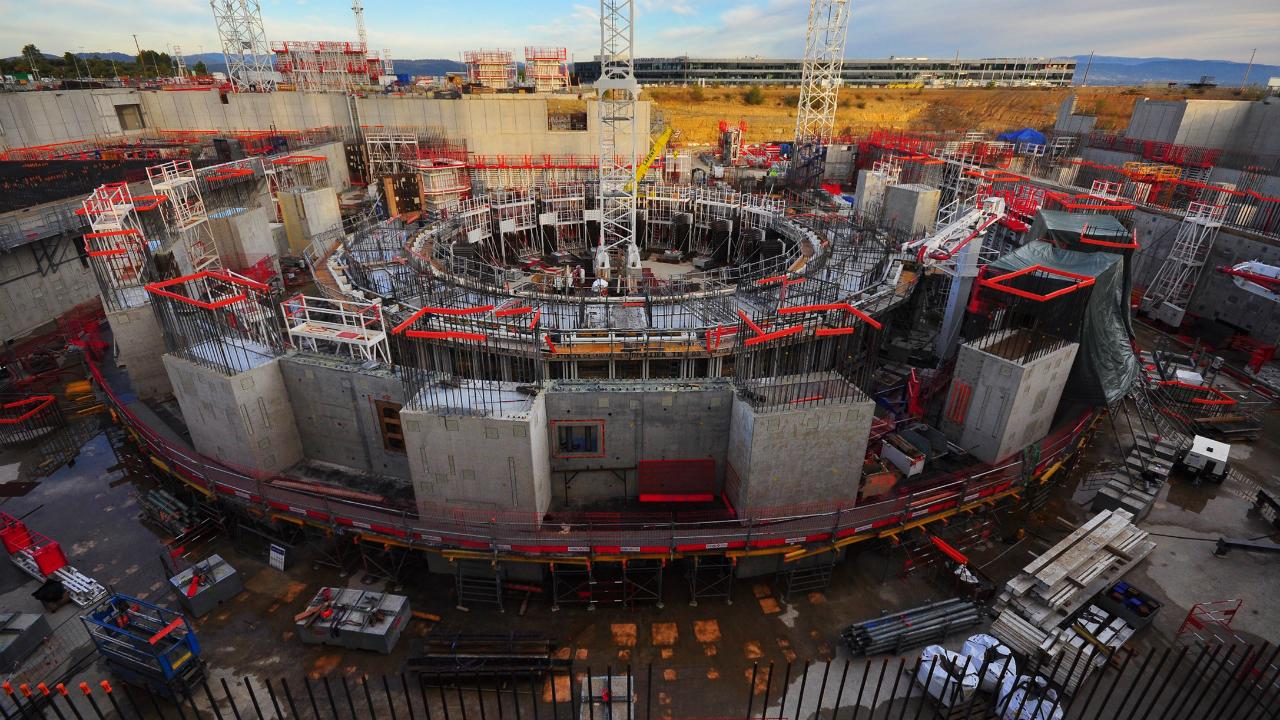

Площадка ИТЭР в октябре 2019 года. Обратите внимание на белое колечко на заднем плане возле серого здания. Это 30 метровая (в диаметре) секция криостата — вакуумного сосуда, в котором будет находится реактор ИТЭР.
Теперь посмотрим на эти пункты в деталях
Читать полностью »
Прошедший год для Международного Экспериментального Термоядерного Реактора ИТЭР (о проекте) стал, для внешнего наблюдателя, наверное, одним из самых спокойных за все годы строительства (с 2009 года). Для меня же лично этот год был отмечен посещением площадки ИТЭР в сентябре 2018 года, поэтому этот ежегодный отчет будет разбавлен личными впечатлениями и фотографиями.
Три года назад у проекта официально сменился директор — им стал энергичный француз Бернар Биго. Осознавая сложное положение, в котором ИТЭР находился в момент начала его правления (нарастающее колоссальное отставание графика и перерасходы ставили вопрос о закрытии), Биго предпринял несколько важных управленческих решений, в том числе — создание “всеобъемлющего плана сооружения”. Как известно, графики такого масштаба точно соблюдаются только в момент создания/обновления, и за 2 прошедших года можно констатировать, что 100% следования даже новому графику нет. Однако, ситуация явно лучше, чем было в период 2009-2015 годов, и отставание на сегодня составляет 6-9 месяцев, тем более, что появляются варианты “уплотнения” планов сборки реактора. Величина в пределах года не слишком критична для такого проекта, вопрос в основном — что будет с динамикой отставания дальше?
Читать полностью »
Как метко выразился один человек, «В проекте ИТЭР, если в зале стоит табуретка, то седушка у нее обязательно из гафния со внутренними каналами охлаждения, а ножки из сплава тантала, причем одну везут из Японии, а три других — из США». Этот проект словно создан для того, что бы любое оборудование было рекордным и поражающим воображение.
Электрическая разводка системы электропитания магнитов ИТЭР, включая коммутационное оборудование.
Сегодня — небольшой рассказ о системах, которые будут быстро подключать и отключать сверхпроводящие катушки ИТЭР и об очередной инженерной сложности, тем более, что в марте месяце прошли квалификационные испытания устройств, выполняющих эту задачу.
Для начала — немножко об электрике магнитной системы ИТЭР. Международный токамак будет иметь 48 сверхпроводящих магнитов, а именно:
Читать полностью »
Проект
Если 2015 год для проекта международного термоядерного реактора ITER был полон драматизма и борьбы за спасение проекта, то про 2016 на его фоне сказать особо и нечего. Строительство 39 зданий и сооружений ИТЭР, по сути, стартовало именно в 2015 и продолжилось хорошим темпом в 2016. Расширяется производство компонентов будущего реактора. Отгремели баталии в парламентах Европы и США по поводу утверждения финансирования на 2017 год — помог именно заметный прогресс в управлении проектом в 2015. Все идет по плану.
Однако, даже на обзорном уровне, в 2016 году произошло несколько важных событий, которые стоит упомянуть.
Q: Что такое ITER?
A: ITER (ИТЭР, International Thermonuclear Experimental Reactor) — экспериментальный термоядерный реактор на базе концепции токамака. Проектирование в несколько подходов (разных вариантов) шло с 1992 по 2007 год, сооружение — с 2009 по настоящее время (и продолжается). Токамак ИТЭР будет примерно вдвое больше предшественников по всем размерам, примерно в 10 раз объемнее и тяжелее, в 15 раз дороже, и в 25 раз мощнее с точки зрения термоядерной мощности.
Q: Какие у него цели?
A: Набор основных задач ИТЭР можно ранжировать так
Продемонстрировать возможность управляемого термоядерного синтеза с временем горения и мощностью промышленного масштаба.
На практике столкнуться и решить инженерные вопросы создания термоядерного реактора промышленного масштаба — при всей банальности это одна из важнейших и сложнейших задач ИТЭР, без которой невозможно понимание перспектив развития термоядерных электростанций в целом.
Исследовать оставшиеся вопросы физики плазмы токамаков, в т.ч. возможно найти какие-то ее особенности, которые упростят создание промышленных термоядерных реакторов.
На практике разработать и опробовать технологию размножающих тритий бланкетов — совершенно необходимая деталь для токамаков, ориентирующихся на термоядерную реакцию слияния дейтерия и трития.
Накопить опыт организации строительства и эксплуатации термоядерных реакторов/электростанций
Q: А какая мощность у ИТЭР?
Читать полностью »
Спросите себя, “почему ИТЭР строится так долго”? Если вы честно читали мои заметки по этому проекту, то первое что приходит в голову — “это запредельно сложная установка”.
Одна из двух десятков диагностических сборок реактора ИТЭР о которых сегодня пойдет речь
Сложность инженерных сооружений — трудноизмеримая субстанция, в отличии, к примеру, от алгоритмов. Исторически, человечество непрерывно усложняло свои сооружения, машины и системы, и боролось с возрастающей сложность как путем декомпозиции на более мелкие работы и выполнения их параллельно, так и стандартизации полученного опыта. Первый подход можно проиллюстрировать, например вот так: здание проектируется не путем отрисовки готовых кусочков со всеми элементами (структура, электрика, вентиляция, фасады, водяные коммуникации и т.п.), а параллельно из общей концепции разными людьми. Второй подход проявляется в использовании стандартных компонентов, проработке готовых алгоритмов и решений (“для медного провода проводки используется максимальное значение тока 8-10 ампер/мм2” — не надо каждый исследовать вопрос, какой ток не вызовет пожара, это уже положено в нормы и правила разработчика).
Во Франции продолжается строительство первого полномасштабного термоядерного реактора ИТЭР. Реактор строят усилиями 36 стран (в этом году добавился Иран). Ключевые участники проекта — Китай, Евросоюз, Индия, Япония, Россия, Корея, Швейцария и США. У проекта долгая история: первые договоренности по нему были достигнуты еще Михаилом Горбачевым в бытность его генсеком КПСС и президентом США Рональдом Рейганом.
До 2015 года строительство велись очень медленно. Постоянно срывались сроки, складывалось впечатление, что проект вот-вот просто закроют. Но после того, как проект возглавил француз Бернар Биго, работы удалось активизировать.
Читать полностью »
2015 год стал знаковым для проекта международного термоядерного реактора. Новый руководитель ИТЭР Бернар Биго (сменивший в 2015 Осаму Мотоджиму) сумел переломить тренд постоянного роста отставания от сроков и ощущения, что проект развалится не дойдя до запуска. В ушедшем году волевым усилием нового директора были закончены чертежи зданий комплекса и переданы строителям, что помогло тем в разы нарастить темп работ на площадке. Тем временем, долго разворачивавшаяся промышленность, в 2015 году вышла на крейсерскую скорость, и первые элементы гигантской машины достигли площадки в Кадараше. Наконец, третий важный компонент проект — разработка сверхвысокотехнологичных элементов машины к настоящему моменту показывает успех по большинству направлений, и снимает все больше рисков того, что производство упрется в технологические тупики.
Читать полностью »
