Рубрика «ccna» - 4

Сегодня мы подведем итоги нашего обучения и рассмотрим, что будем изучать в оставшихся сериях видеоуроков. Поскольку мы пользуемся учебными материалами Cisco, то посетим сайт компании, расположенный по адресу www.cisco.com, чтобы увидеть, сколько мы изучили и сколько ещё осталось до завершения курса.

Примечание переводчика: с момента размещения данного видео 28.11.2015 в дизайне сайта Cisco и содержании экзаменов произошли изменения, поэтому на следующих снимках экрана показан вид сайта по состоянию на 13.04.2019, а в текст лекции внесены актуальные правки.

Для того, чтобы просмотреть материалы учебного курса, нужно щелкнуть по ссылке Learning Locator и перейти на страницу Training & Events.Читать полностью »

Перед тем как приступить к уроку, хочу сказать, что на нашем сайте nwking.org вы сможете найти не только информацию по изучению курса CCNA, но и множество других тем, полезных для сетевого специалиста. Мы публикуем там интересные сведения о продукции других производителей и обзоры различных программ.

Сегодня мы обсудим два важных вопроса: медленные соединения и функцию обеспечения безопасности портов свитчей Port Security.

Когда вы приступите к выполнению обязанностей сетевого специалиста Cisco, одними из важнейших проблем, которые вам придется решать, станут медленные соединения. К вам может обратиться сотрудник компании, который пожалуется, что Интернет тормозит, имеет место медленный доступ к серверу, медленно осуществляются голосовые звонки IP-телефонии и так далее. Эта проблема очень распространена в офисных сетях и может возникать по самым разным причинам, например, когда в какой-то день резко увеличивается объем трафика, что существенно замедляет соединение. Читать полностью »

Сегодня мы продолжим рассмотрение VLAN и обсудим протокол VTP, а также понятия VTP Pruning и Native VLAN. В одном из предыдущих видео мы уже говорили о VTP, и первое, что должно прийти вам на ум, когда вы слышите о VTP, это то, что он не является протоколом транкинга, несмотря на то, что называется «протоколом транкинга VLAN».

Как вы знаете, существует два популярных протокола транкинга – не используемый сегодня проприетарный протокол Cisco ISL и протокол 802.q, который используется в сетевых устройствах различных производителей для инкапсуляции транкинг-трафика. Этот протокол также применяется в свитчах Cisco. Мы уже говорили, что VTP – это протокол синхронизации VLAN, то есть он предназначен для синхронизации базы данных VLAN во всех свитчах сети.

Мы упоминали о различных режимах VTP – server, client, transparent. Если устройство использует режим сервера, это позволяет вносить изменения, добавлять или удалять VLAN. Режим клиента не позволяет вносить изменения в настройки свитча, вы можете настроить базу данных VLAN только через VTP-сервер, и она будет реплицирована на всех VTP-клиентах. Свитч в режиме transparent не вносит изменений в собственную базу данных VLAN, а просто пропускает через себя и передает изменения следующему устройству, находящемуся в режиме client. Этот режим похож на отключение протокола VTP на конкретном устройстве, превращающее его в транспортировщика информации об изменениях VLAN. Читать полностью »

Сегодняшний урок мы посвятим настройкам VLAN, то есть попробуем проделать всё то, о чем говорили на предыдущих уроках. Сейчас мы рассмотрим 3 вопроса: создание VLAN, присваивание портов VLAN и просмотр базы данных VLAN.

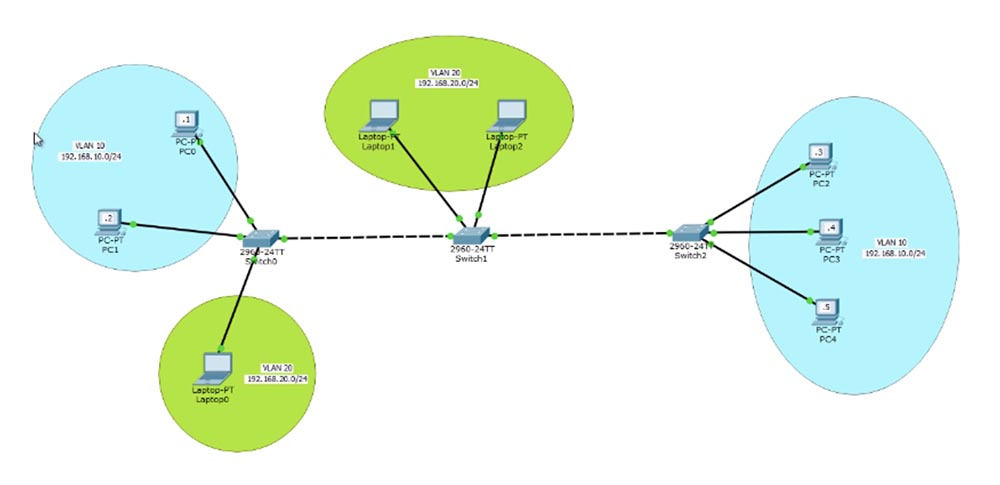

Откроем окно программы Cisco Packer tracer с нарисованной мною логической топологией нашей сети.

К первому свитчу SW0 подключены 2 компьютера PC0 и PC1, объединенные в сеть VLAN10 с диапазоном IP-адресов 192.168.10.0/24. Соответственно, IP-адреса этих компьютеров будут 192.168.10.1 и 192.168.10.2. Обычно люди идентифицируют номер VLAN по третьему октету IP-адреса, в нашем случае это 10, однако это не обязательное условие обозначение сетей, вы можете назначить любой идентификатор VLAN, однако такой порядок принят в крупных компаниях, потому что облегчает настройку сети.

Далее расположен свитч SW1, который подключен к сети VLAN20 с IP-адресом 192.168.20.0/24 с двумя ноутбуками Laptop1 и Laptop2.Читать полностью »

Сегодняшний урок мы посвятим продвинутому изучению VLAN. Прежде чем начать, напомню еще раз, чтобы вы не забывали делиться этими видео с друзьями и ставить лайки на нашем канале YouTube и в группе на Facebook. Сегодня мы изучим три темы: Native VLAN, VTP (VLAN Trunk Protocol) и функцию VTP Pruning. Сначала вспомним, что представляет собой транкинг, и затронем темы из двух последних видеоуроков.

Итак, транк – это соединение, которое мы используем для связи одного свитча с другим свитчем. VLAN – это технология, которая применима только в отношении свитчей, однако любое устройство, говорящее на языке инкапсуляции и связанное со свитчем по протоколу .1Q, понимает всё, что касается VLAN. Компьютеры ничего не знают об этой технологии.Читать полностью »

Прежде чем мы приступим к основам VLAN, я бы попросил всех вас поставить это видео на паузу, нажать на иконку в нижнем левом углу, где написано Networking consultant, зайти на нашу страничку Facebook и поставить там лайк. Затем вернитесь к видео и нажмите на иконку King в правом нижнем углу, чтобы подписаться на наш официальный канал на YouTube. Мы постоянно добавляем новые серии, сейчас это касается курса CCNA, затем мы планируем начать курс видеоуроков CCNA Security, Network+, PMP, ITIL, Prince2 и публиковать эти замечательные серии на нашем канале.

Итак, сегодня мы поговорим об основах VLAN и ответим на 3 вопроса: что такое VLAN, зачем нам нужна VLAN и как её настроить. Я надеюсь, что после просмотра этого видеоурока вы сможете ответить на все три вопроса.Читать полностью »

Итак, мы рассмотрели, как настроить сеть на компьютере. Что же касается свитча, напомню, что он является устройством 2 уровня модели OSI, а мы должны сконфигурировать IP-адрес, который относится к 3-му уровню. Для этого мы используем управление IP-адресом и переходим к интерфейсу VLAN1. Мы рассмотрим VLAN подробно в одном из следующих видеоуроков, пока что просто запомните, что у нового свитча «из коробки» все порты настроены на использование VLAN1. Поэтому, чтобы присвоить свитчу IP-адрес 10.1.1.10, мы обращаемся к этому интерфейсу.

Если мы хотим назначит IP-адрес шлюза по умолчанию, то должны использовать команду ip default gateway 10.1.1.100.Читать полностью »

В прошлом видеоуроке мы говорили о настройке свитчей, а сейчас рассмотрим, как они взаимодействуют с другими устройствами и как на практике соединяются друг с другом. Не будем тратить время и сразу же перейдем к теме сегодняшнего урока. В первую очередь я хочу рассказать о топологии: у нас имеются две различных топологии – физическая и логическая.

Разница между ними очень проста, и существует одна важная вещь, о которой вы должны узнать, прежде чем погрузиться в реальный мир нетворкинга. Разрешите мне взять ручку и нарисовать на этой карте маршрут из Дубая в Нью-Йорк. То, что я нарисовал – это не наземное путешествие, а авиаперелет. Логически вы просто совершаете путешествие из Дубая в Нью-Йорк, но физически все не так просто – сначала вы должны отправиться в аэропорт и взять билет. Вы можете забронировать его онлайн или купить в кассе, можете использовать для покупки кредитную карту или наличку, вы можете отправиться в аэропорт на такси или на собственной машине и оставить её в аэропорту. Затем ваш билет должны проверить, вы должны пройти таможенный контроль, то есть вам придется проделать множество разных вещей, прежде чем попасть на борт самолета. После этого вы перелетите в Нью-Йорк, и там повторится похожая процедура – прохождение контроля, получение багажа, вы можете нанять такси или попросить друзей, чтобы они забрали вас из аэропорта, чтобы наконец добраться до пункта назначения. Вот так можно представить разницу между логической и физической топологией сети. Читать полностью »

Сегодня мы рассмотрим ответы на часто встречающиеся вопросы, которые касаются предыдущих видеоуроков. С момента первой публикации прошло уже около года, и множество людей оставили свои комментарии под моими видеоуроками на канале YouTube. Я внимательно читал все ваши комментарии, но сегодня буду показывать скриншоты комментариев, поступивших только за последний месяц, так как невозможно рассмотреть все вопросы, появлявшиеся на протяжении этого года.

(примечание переводчика: данное видео было опубликовано 18 октября 2014 года)

На этом скриншоте представлен один из последних комментариев, в котором пользователь Скотт Розалес просит размещать ещё больше видео.

Он пишет, что только что посмотрел все 8 видео и понял намного больше того, чему обучал его преподаватель в школе на протяжение нескольких последних месяцев, и что мои уроки очень ему помогли.Читать полностью »

Прежде чем мы начнем сегодняшний видеоурок, хочу поблагодарить всех, кто способствовал популярности моего курса на YouTube. Когда я начал его около 8 месяцев назад, то не ожидал такого успеха – на сегодня мои уроки просмотрели 312724 человека, у меня 11208 подписчиков. Мне и не снилось, что это скромное начинание достигнет таких высот. Но не будем терять время и сразу перейдем к сегодняшнему занятию. Сегодня мы восполним пробелы, которые имели место в последних 7 видеоуроках. Хотя сегодня только 6 день, день 3 был разбит на 3 видеоурока, так что фактически сегодня вы посмотрите восьмой видеоурок.

Сегодня мы будем заниматься 3 важными темами: DHCP, передача TCP и наиболее употребительные номера портов. Мы уже говорили об IP-адресах, и одним из важнейших факторов конфигурации IP-адреса является DHCP.

DHCP расшифровывается как «протокол динамической настройки узла», это протокол, который помогает динамически настраивать IP-адреса для хостов. Итак, все мы видели это окно. При нажатии на параметр “получить IP-адрес автоматически” компьютер ищет DHCP-сервер, настроенный в одной подсети и отправляющий различные пакеты и запросы для IP-адреса. Протокол DHCP имеет 6 сообщений, из которых 4 имеют решающее значение для назначения IP-адреса.Читать полностью »
